RegistrerenCd100 (Gezocht)
door KarelWagema
, Beverwijk, 31-10-2010, 14:12 (5138 dagen geleden)
Ik heb een clasieke defecte Philips CD100 speler.
Helaas is dit apparaat defect.
Nu ben ik op zoek naar onderdelen en vooral de saa7020.
De adres line A10 van dit ic is defect.
Een sloop speler in de serie cd100, 104, 150 is allemaal ook welkom.
Mijn vraag wie heeft er wat liggen.
Bij voorbaat dank.
Met vriendelijke groet,
Karel.
Cd100
door Maurice
, Dordrecht, 31-10-2010, 14:32 (5138 dagen geleden) @ KarelWagema
Ga eerst eens alle solderingen na.
Bekend euvel.
Gewoon veel nieuw solderen.
Cd100
door KarelWagema , Beverwijk, 31-10-2010, 14:44 (5138 dagen geleden) @ Maurice
Helaas de saa7020 is defect.
Er komt in de verte geluid uit als je de muiting van de saa7000 los haald.
De adres line A10 staat een pulse van 1 volt tt op.
Bij een werkende cd150 met de zelfde schakeling is dit keurig 5volt tt.
De rest van de adres lijnen zin A0 t/m A9 zijn keurig 5volt tt
Uiteraard alles gecontroleerd en natuurlijk de defecte voedings condensatoren vervangen.
Cd100
door soundman2 , Wouw, 31-10-2010, 21:23 (5138 dagen geleden) @ KarelWagema
Volgens de datasheet hebben de adresoutputs TTL levels en een fanout van 1.
De outputschakeling van een adreslijn is mij (nog) niet bekend, maar zou een externe pull-up weerstand nog wat kunnen verbeteren? Het is een lapmiddel, maar ik heb er ooit eens een keertje succes mee gehad in een andere schakeling. Ik ga er wel van uit dat je RAM (die wordt geadresseerd), geen probleem heeft met de desbetreffende ingang, waardoor het de adreslijn te zwaar zou kunnen belasten. De adreslijnen van de SAA7020 zijn volgens de sheets kortsluitvast.
Het ic kan ik je niet aan helpen
Henk Roovers
Cd100
door KarelWagema , Beverwijk, 01-11-2010, 20:18 (5137 dagen geleden) @ soundman2
Tja heb daar idd aangedacht.
Het ram wat er aan hangt heb ik de betreffende pin los gehaald.
Enne de uitput nog steeds 1 volt tt.
Geluid overigens ook geen verandering maar dat was te verwachten.
Het gekke is dat hier geen saa7020 inzit maar iets totaal anders.
Er zijn op het internet wel soort gelijk cd100 te vinden maar geen schema.
Er is ook een modificatie met twee ic ????
Heb een mogenlijkheid om de philips ic te vinden ff afwachten.
Dan zal ik hem in de orspronkelijke philips staat bouwen enne het resultaat bekent maken.
Cd100
door Maarten Bakker , Haarlem/Delft, 01-11-2010, 22:35 (5137 dagen geleden) @ KarelWagema
Gewijzigd door Maarten Bakker, 01-11-2010, 22:37
Totaal iets anders, dat zou een preproductietype van het betreffende IC kunnen zijn,met eventueel bijbehorende wijzigingen elders op de print. Vast wel in de documentatie terug te vinden, onder de betreffende revisiecode (eerste 4 tekens van het serienummer, de volgende 3 gaan over de productiedatum, maar opzich is het gehele nummer ook interessant). Welk IC zit er bij jou eigenlijk in? Voor eventuele kenners kan een foto'tje ook leuk zijn.
Cd100
door doktordirk , Noordbeemster, 04-11-2010, 18:50 (5134 dagen geleden) @ KarelWagema
Hallo Karel,

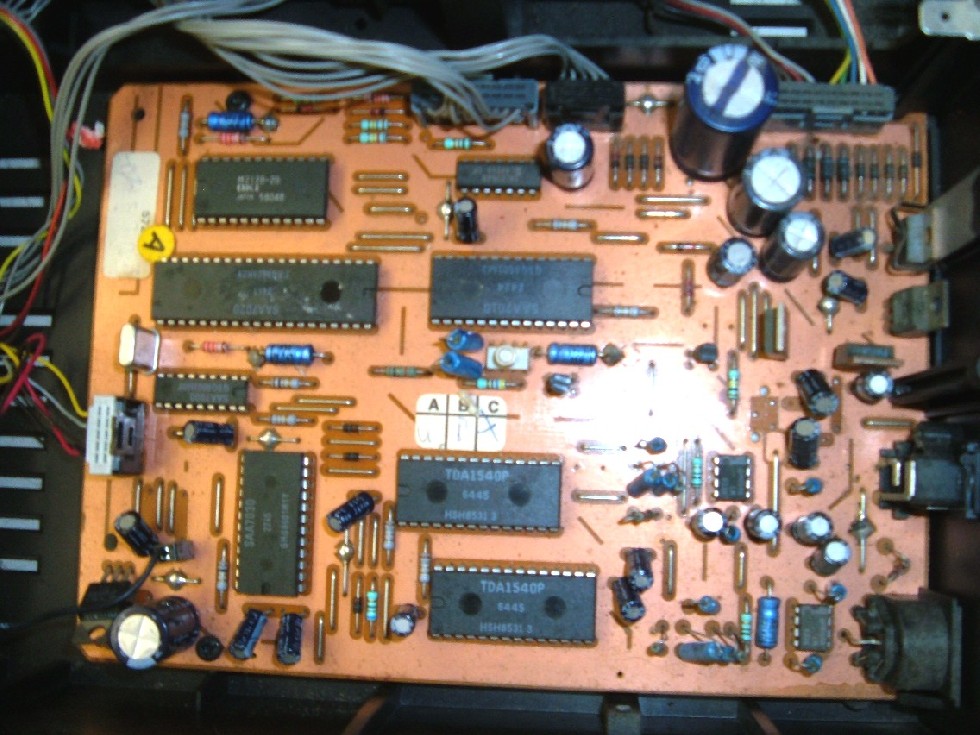

Is dit ongeveer wat je zoekt?
![[image]](images/uploaded/201011041941464cd2fe6a3b9ef.jpg)
Dit is een cd150.
Met een geladen cd geeft het apparaat een ERR melding, dit komt volgens mij vaak door een laserfout en is de rest van de electronica nog wel bruikbaar.
Als je hem gebruiken kan hoor ik het wel hier of via mail.
Groeten Dirk.
