Hallo Forumlezers,

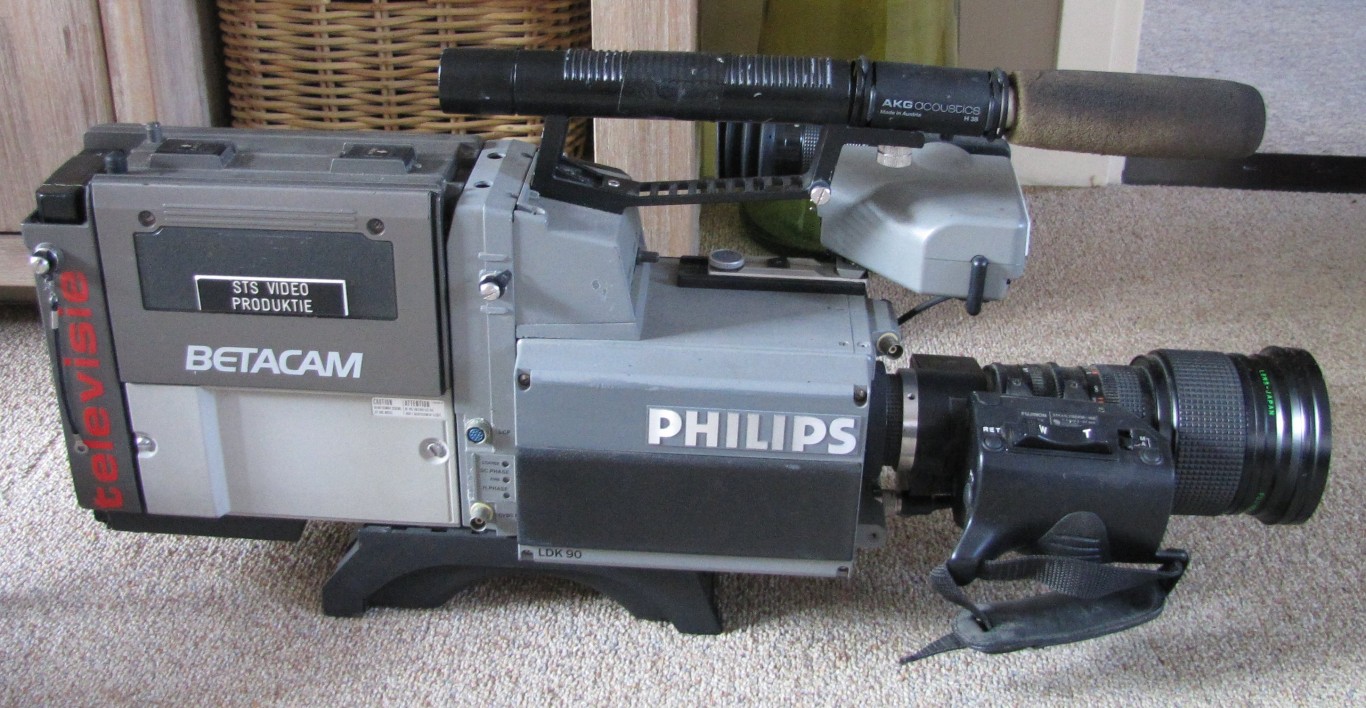

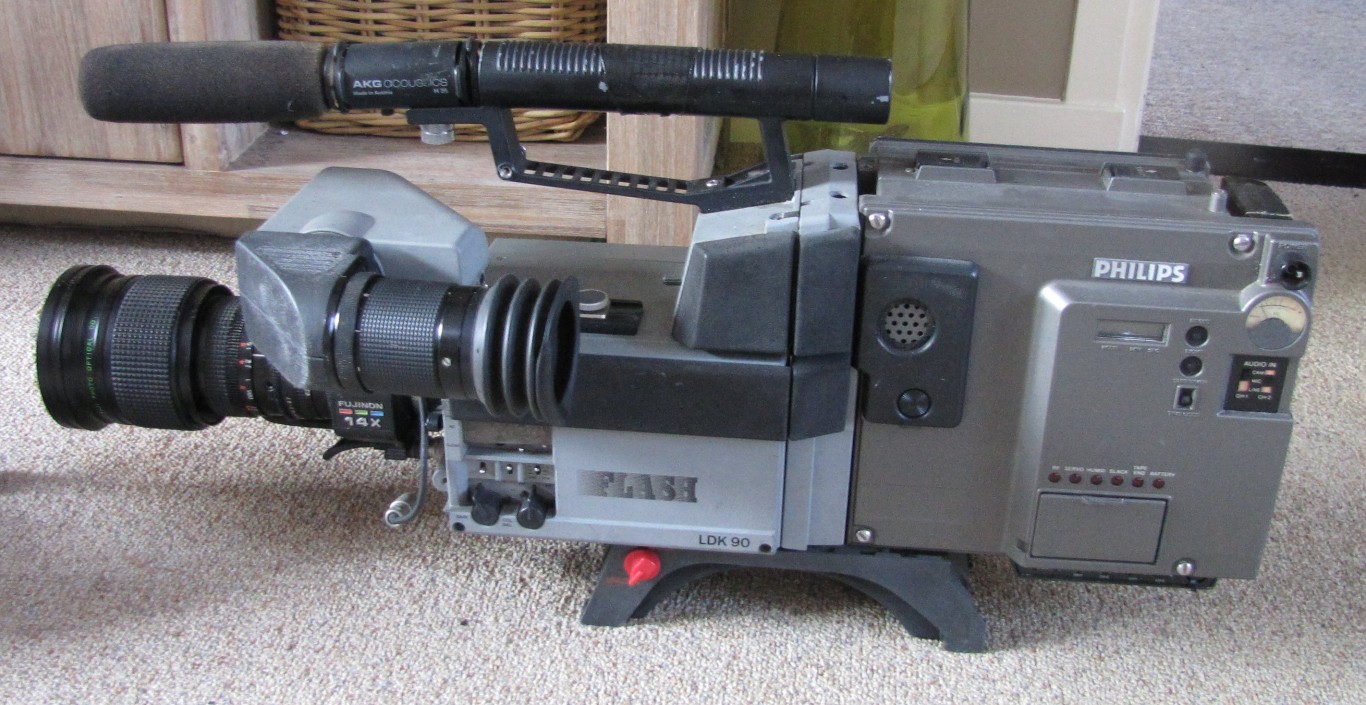

2 zondagen naar de verkoping geweest in Rotterdam en thuis gekomen met deze PHILIPS LDK-90 camera, een van de eerste met drie CCD opnamechips, het is een broadcast camera.

[image]

[image]

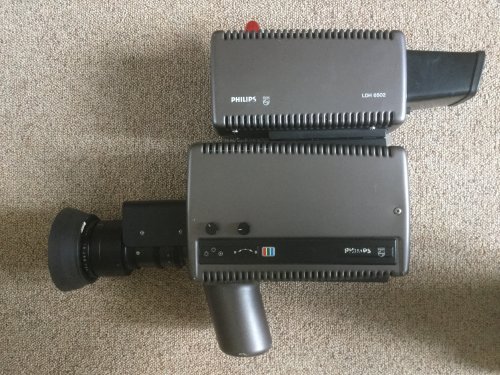

Vandaag thuis gekomen met deze PHILIPS LDH-6500 met gezien het ''handvat'' drie opname buizen. Handvat wat geen handvat is want is niet voor hand gebruik maar huisvest de blauwe opname buis, tenminste, dat is mijn opvatting.

[image]
Een 90cm. z/w vieuwfinder monitor er boven, voor institutioneel gebruik

Verder nooit gezien....

[image]

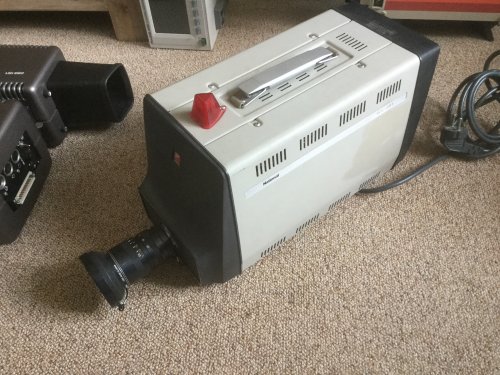

Deze NATIONAL VW-361 z/w camera eveneens voor institutioneel gebruik.

[image]

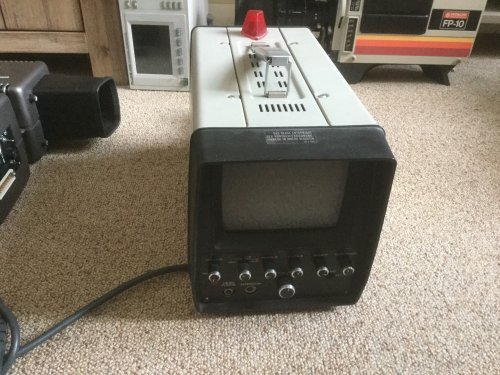

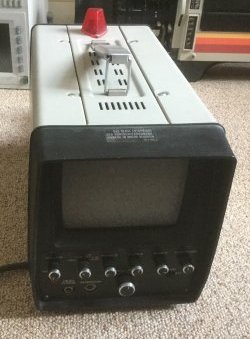

Met grote vieuwfinder monitor en voeding in een behuizing.

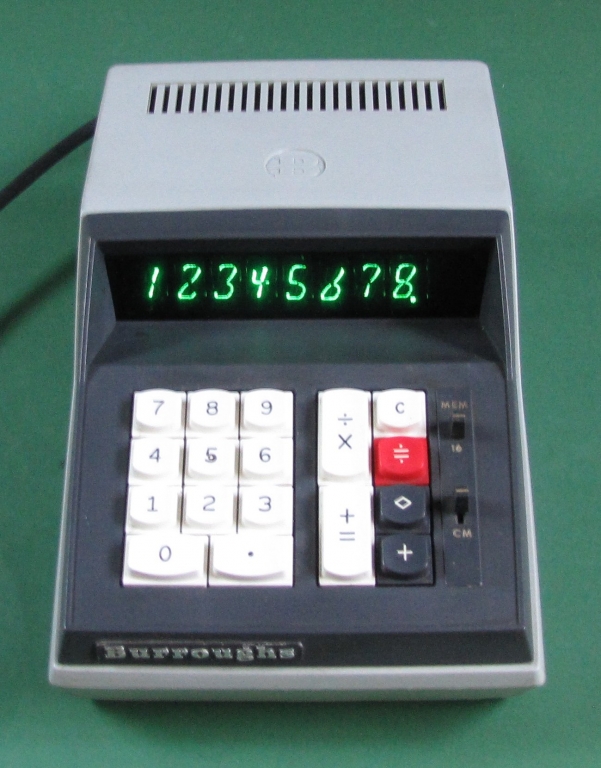

Ik nam ook nog dit leuke rekenmachientje mee met 9 vfd buisjes (9e met + en - licht nu niet op) die niet de cijfers in het aller daagse 7 segmenten weergeven maar een soort handwriting in 8 segmenten, (nooit gezien).

[image]

[image]

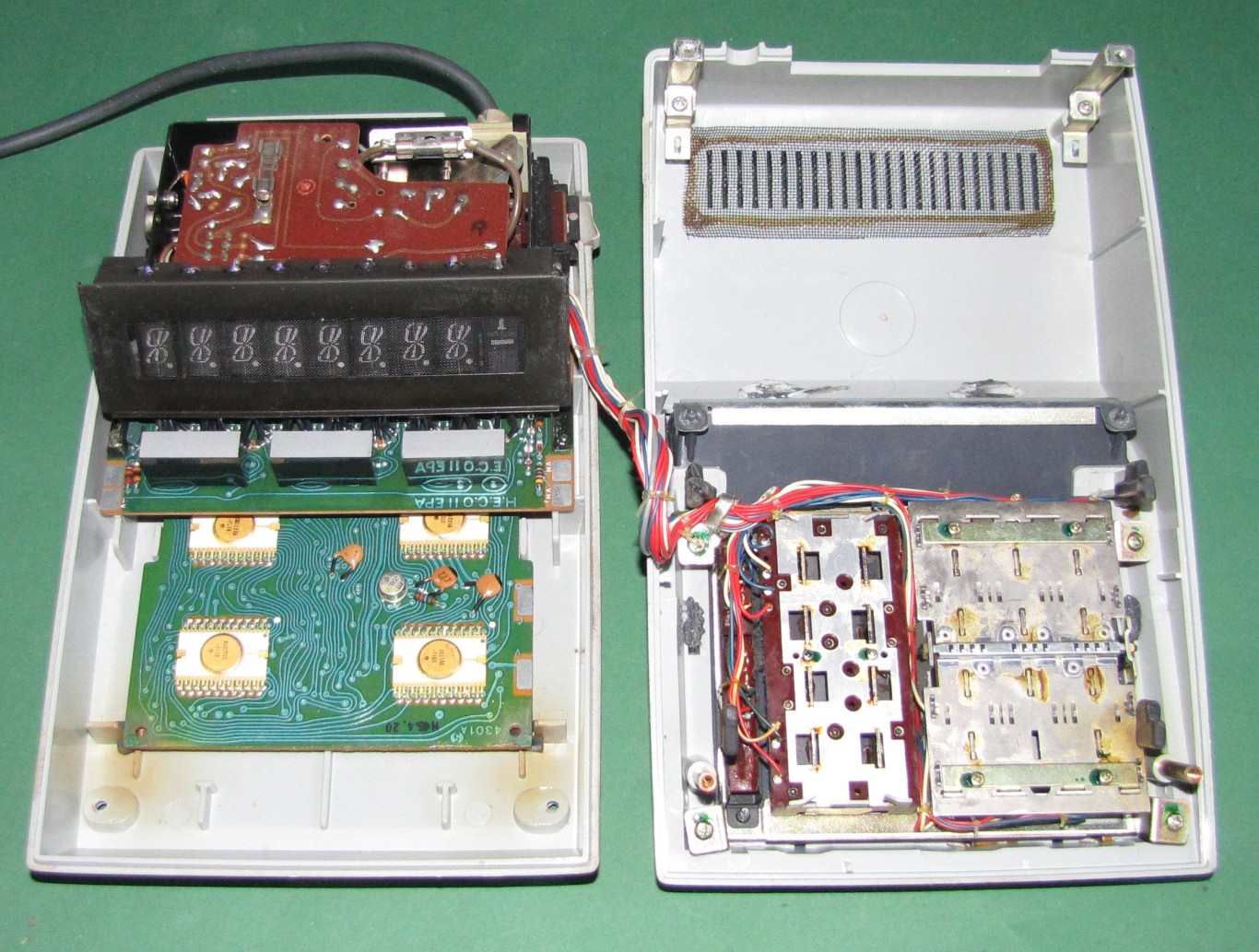

Hier een kijkje binnen in met ceramische IC's en degelijk mechanisch toetsenbord.

Zomaar.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

3836 keer gelezen

Allemaal leuke vondsten! Jammer (of eigenlijk maar goed ook) dat ik er niet ben geweest.

Vandaag thuis gekomen met deze PHILIPS LDH-6500 met gezien het ''handvat'' drie opname buizen. Handvat wat geen handvat is want is niet voor hand gebruik maar huisvest de blauwe opname buis, tenminste, dat is mijn opvatting.

Ik verwacht een beetje dat LDH6500 de behuizing of eventueel de monitor is. De camera is wel erg klein voor een kleurenmodel maar er staat wel een RGB-logo'tje op... Ben benieuwd naar het typenummer dat mogelijk onderop of achter een klepje ofzo staat.

Reageer op dit bericht

3582 keer gelezen

Het is wel degelijk een kleuren camera Maarten. Ik zie (nog) geen typeplaatje ergens. Hij is behoorlijk zwaar maar zeker niet voor in de hand wat het zogenaamde handvat doet vermoeden want zit waarschijnlijk de opnamebuis voor blauw in achter prismablok.

[image]

Ik maak hem komende week even open en maak foto’s, ik kom er op terug.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

3531 keer gelezen

voor een driebuizencamera is hij echt wel klein.

kleurencamera's van die afmetingen deden het meestal met één buis. (en een zgn stripe filter op de target). ben benieuwd..

Reageer op dit bericht

3512 keer gelezen

Vergis je niet in de grootte Kris, hij is over de lens gemeten zonder de lichtkap van de vieuwfinder erbij 47 cm. lang. Hij lijkt de grootte te hebben van een super 8 filmcameratje.

Zoals ik eerder schreef komt komende week de foto’s van de binnenkant.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

3494 keer gelezen

Ben benieuwd.

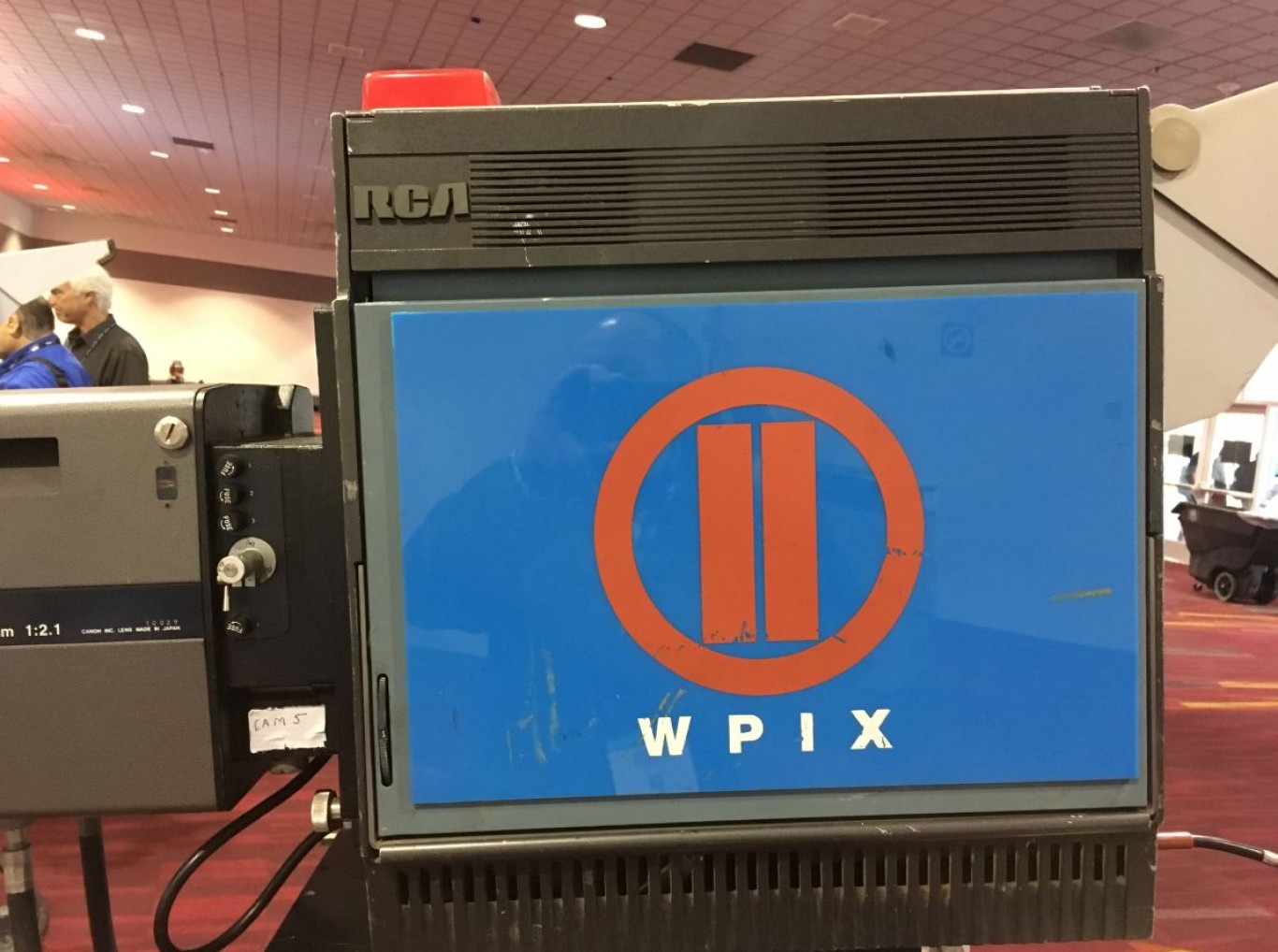

3 buizencamera's zijn meestal veel groter... tenzij de allerlaatste generaties, die hadden 2/3 inch plumbicons, saticons..of een andere con, whatever :-) en dat werd stukken compacter dan onderstaande jongen uit 1972 met drie plumbicons van 1 inch (as ik me niet vergis)

[image]

Reageer op dit bericht

3493 keer gelezen

Er zijn ook nog 1/2 inch Plumbicon buizen geweest, toch weer kleiner als de 2/3 inch.
Ik heb een Bosch KCF1 in collectie en die heeft 1/2 inch Plumbicon buizen, zover ik weet
waren deze camera´s de kleinste op broadcast gebied tijdens de jaren 80.
Voor wielrennen was dit een optimale camera voor op de volgmotor, zie foto geheel onder.

[image]

[image]

[image]

[image]

[image]

Reageer op dit bericht

3436 keer gelezen

bedant voor de info, Marcel,

maar de ballon lijkt me even groot dan een 2/3 inch? en met een 1/2 inch target. Heeft nog steeds een voordeel voor een compactere lens en prisma.

Reageer op dit bericht

3427 keer gelezen

Hoi Kris,

Heb de buizen niet meer los liggen, anders kon ik de lengte opmeten.
Ik geloof dat de 1/2 inch wel iets korter zijn.

Nog een vraag.

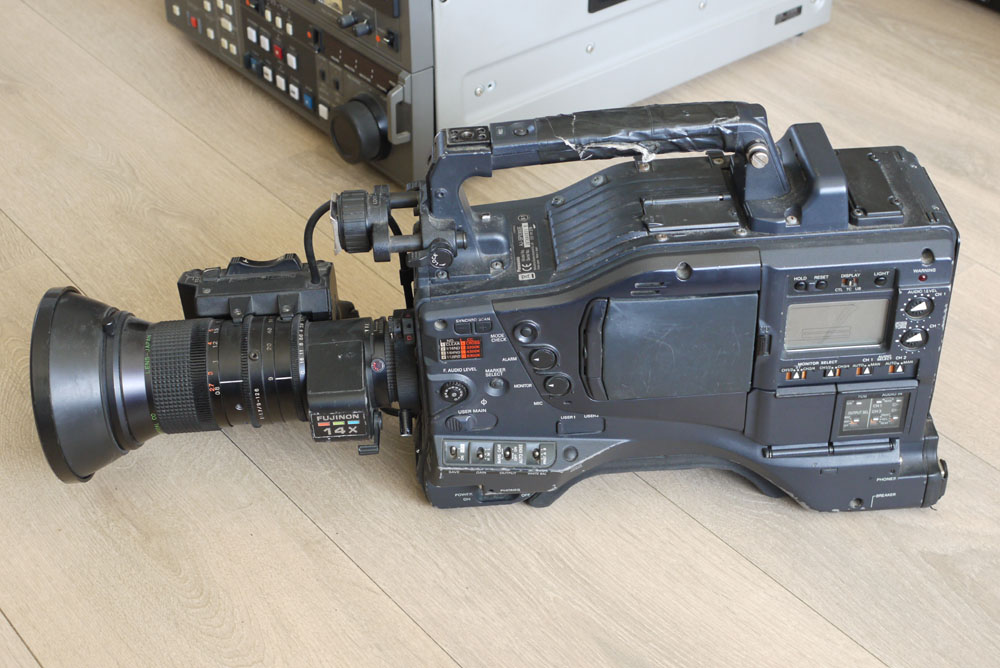

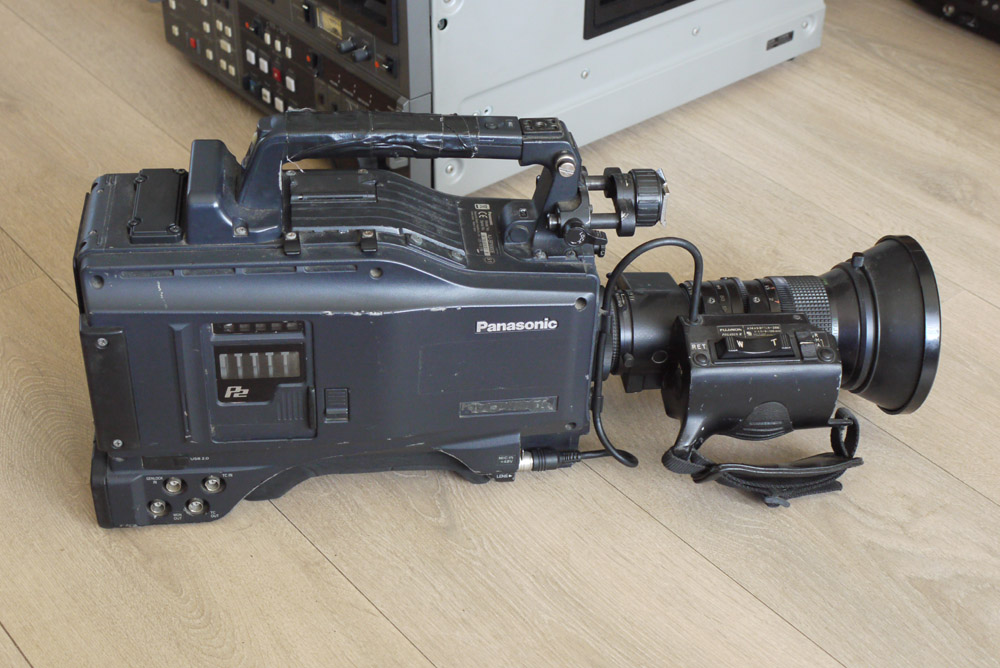

Laatst deze Panasonic AJ-SPX900E gekregen, maar nog nooit gezien in Nederland.
Zijn deze camera´s met het P2 systeem in Nederland ook verkocht? zo ja, dan zijn er niet veel geweest. Weet jij of er nog geheugenkaarten te vinden zijn, mij is verteld dat deze aan een bepaalde norm moet voldoen. Verder mist deze ook de viewfinder, misschien past er iets op wat ook op een DVCpro camera zit. DVCpro camera´s zijn nog wel te vinden. Voor mij is dit een moderne camera, de eerste in mijn collectie dat geen tape meer gebruikt. Zover ik kan testen werkt de camera nog.

[image]

[image]

Reageer op dit bericht

3420 keer gelezen

Hoi Kris,

Nog een vraag.
Laatst deze Panasonic AJ-SPX900E gekregen, maar nog nooit gezien in Nederland.
Zijn deze camera´s met het P2 systeem in Nederland ook verkocht? zo ja, dan zijn er niet veel geweest. Weet jij of er nog geheugenkaarten te vinden zijn, mij is verteld dat deze aan een bepaalde norm moet voldoen.

Wel, de AJ-SPX900E (gemaakt tussen 2004 en 2009) is vooral verkocht in Duitsland, België,Frankrijk, enzv maar idd nooit in Nederland. (daar verkoos men het economische model, de AG-HPX500 en de AG-HPX171E heeft er ook gelopen)

P2 kaarten zijn P2 kaarten (volgens die standaard), en uiteraard bestaan die nog steeds. :-) (tot 512GByte aan 800mbit/sec schrijfsnelheid )
Een DVCPRO EVF gaat werken, maar niet alle types. Heb er hier nog verscheidene liggen, je mag er eentje hebben.

Tevens kan je handvat een nieuwe rubber gebruiken zie ik. heb er ook nog liggen.

En een 2Gbyte P2 kaart (allereerste generatie) heb ik ook nog over. (maar dat wordt effe zoeken)
Mijn gepensioneerde collega Rutger woont niet ver van je deur, en we zien elkaar af en toe nog in Den Bosch. (we ontmoeten elkaar vandaag nog in Hilversum). Ik zorg dat die dingen bij hem geraken en stuur je dan een PM.
[image]

groeten

Kris

Reageer op dit bericht

3439 keer gelezen

Werkte Rutger in den Bosch bij Panasonic, zo ja dan moet ik
hem ook nog kennen uit mijn Fofic tijd in de vorige eeuw.

René D.

Reageer op dit bericht

3401 keer gelezen

het gaat idd over dezelfde Rutger. (toen nog bij de importeur, Haagtechno, daarna PNL)

Reageer op dit bericht

3390 keer gelezen

Hoi Kris,

Dat is geweldig, nu kan ik deze camera ook weer compleet maken.
De camera komt uit Duitsland, vandaar dat deze hier niet vinden zijn.
Ik wacht geduldig af op je mail.

Vandaag bij René D geweest, Rutger is ook een oude bekende van hem, is toch een kleine wereld.

Groet, Marcel

Reageer op dit bericht

3361 keer gelezen

Hoi Kris,

Is weer een tijdje geleden, heb je nog aan de P2 kaartje, rubber en viewfinder gedacht.

Reageer op dit bericht

3128 keer gelezen

Dag Marcel,

De Viewfinder en rubber handvat ligen al een tijdje klaar. De P2 kaart is og niet boven water.

27 augustus zie ik Rutger in Amsterdam. Ik maak beiden dan over, en geef je een seintje.

groeten

Kris

Reageer op dit bericht

3136 keer gelezen

Hi Kris
heb jij nog P2 cards voor de

PANASONIC AJ-SPX900E ?

Groet Paul

Reageer op dit bericht

2497 keer gelezen

Wel een vreemde kleuren logo voor een Philips camera, doet mij denken aan een Japanse merk.
JVC heeft een kleuren logo wat er wel veel op lijkt, zie foto.
Ook heeft JVC twee buizen camera's gebouwd, zou kunnen dat de Philips hier van afgeleid is.

Zie link JVC camera met twee buizen

[image]

Reageer op dit bericht

3524 keer gelezen

Zou zomaar kunnen Marcel en ik vond het voor Philips idd ook een vreemd RGB logo. Ik heb het batterij klepje van de AKAI video bij mij thuis momenteel en stuur ik maandag op in bubbeltjes envelop (zie je mail)

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

3505 keer gelezen

Hallo Maarten,

Ik heb de vieuwfinder van de camera verwijderd en kwam het typeplaatje tegen.

[image]

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

3458 keer gelezen

Typeplaatje herkende ik niet onmiddelijk, maar na het binnenwerk gezien te hebben is het duidelijk: Grundig.

Reageer op dit bericht

3406 keer gelezen

Als de LDK 90 niet werkt Hans is de kans groot dat er elco's sluiting maken in de voeding.
Dit komt ook op andere printen voor.
En vooral niet draaien aan de potmeters op het CCD blok, deze zijn door de fabriek ingesteld en daar staan ook allerhande waardes bij.
Succes ermee.

René D.

Reageer op dit bericht

3498 keer gelezen

Ik heb hem nog niet geprobeerd René en idd zijn elco’tjes vaak de boosdoener. Aan potmeters zitten draaien is het laatste wat ik doe, AFBLIJVEN!

Mijn IKEGAMI HL-V55 camera met ingebouwde betacam recorder had bij weergave een slecht beeld en Marcel van Grinsven heeft een van de 12 (!) pc boards vervangen van de camera wegens slechte elco(s) en camera OK. Ongelofelijk wat een elektronica met microchips er in zitten maar dat terzijde.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

3433 keer gelezen

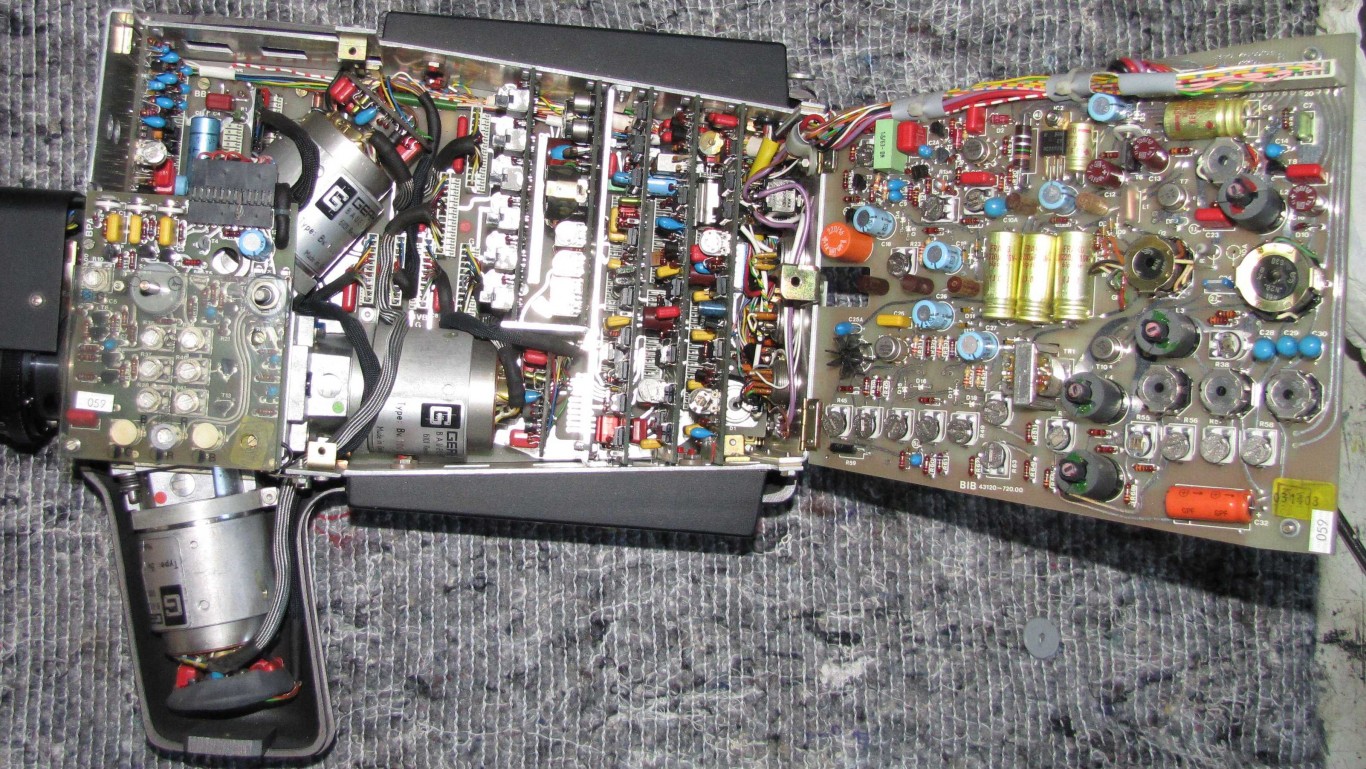

Voor wie het weten wil, ik heb de PHILIPS camera open gemaakt en een pc board los geschroefd en opzij gedraaid en mijn vermoeden werd bevestigd. toch een camera met drie opneem buizen.

De grote vieuwfinder monitor was makkelijk af te nemen

[image]

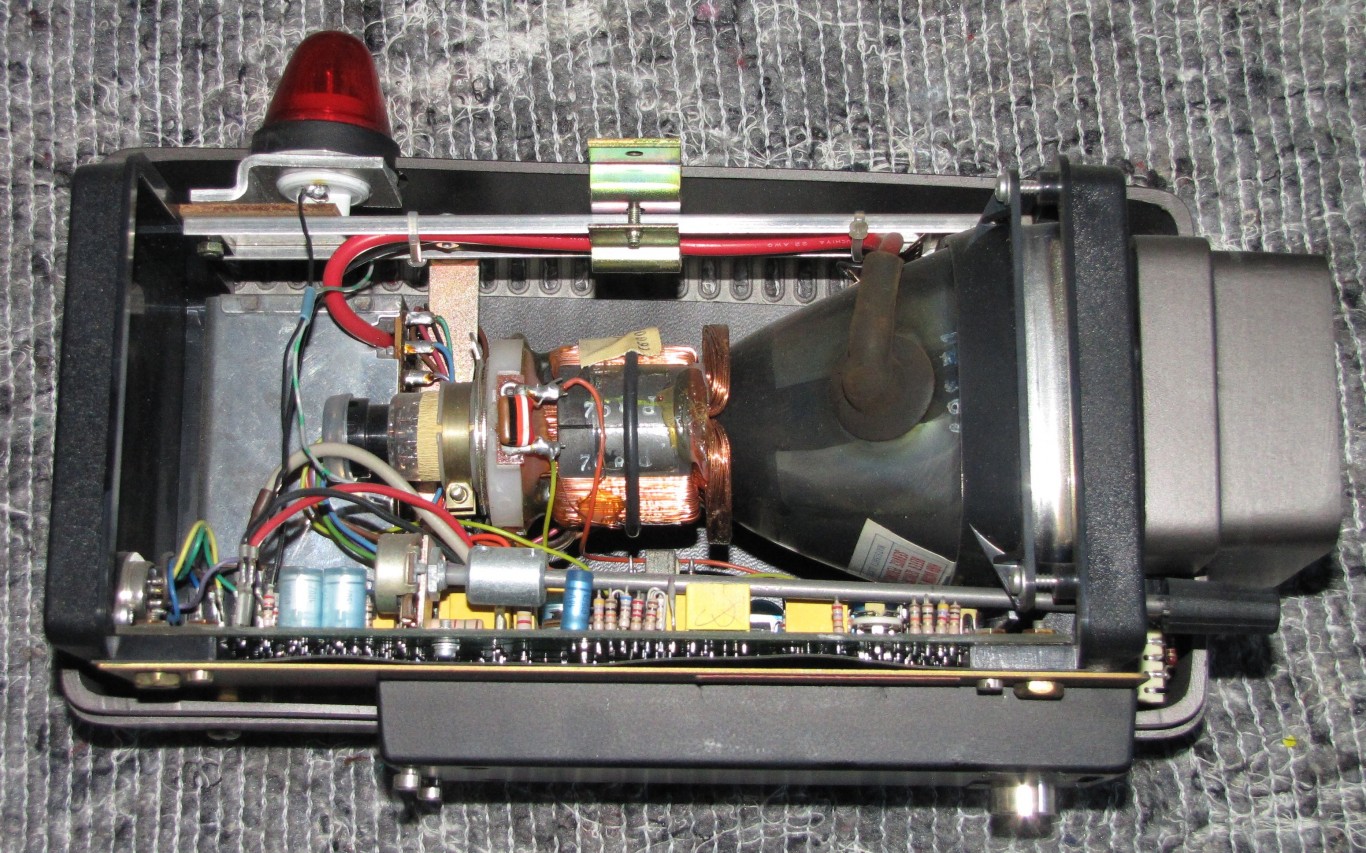

Hieronder een foto van het binnen leven van de vieuwfinder monitor.

[image]

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

3525 keer gelezen

Dat ziet er uit als een Philips monitor op een Grundig camera. Grappig.

Zie voor de camera onder andere https://www.radiomuseum.org/r/grundig_farbkamera_fac71.html

Het schijnt dat Grundig de camera in de markt zette als geodkoper alternatief voor Bosch/Fernseh/Philips en dan is het logisch (!) dat Philips hem dan ook maar in het assortiment opnam. Philips ELA was voor zover ik kan overzien, nogal voorstander van het bedienen van de klanten met een totaalpakket, dus als er ingekocht moest worden, werd er ingekocht.

Reageer op dit bericht

3477 keer gelezen

Dank voor de info Maarten. Op de site zie je mooi de ENG uitvoering van de camera.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

3417 keer gelezen

Toch drie buizen, volgens het https://www.radiomuseum.org/r/grundig_farbkamera_fac71.html zitten er XQ1427 Plumbicon buizen in. Op de foto van Hans ziet de camera meer uit als een handcamera, dus in werkelijk is dit nog een grote camera. In je mail had je over drie rotte buizen, heb je toch beeld uit kunnen krijgen?

Reageer op dit bericht

3481 keer gelezen

Ik heb hem nog niet geprobeerd Marcel, ik schreef rotte met een vraagteken in je mail, ik moet er ergens nog spanning (12 volt) op aan kunnen brengen.

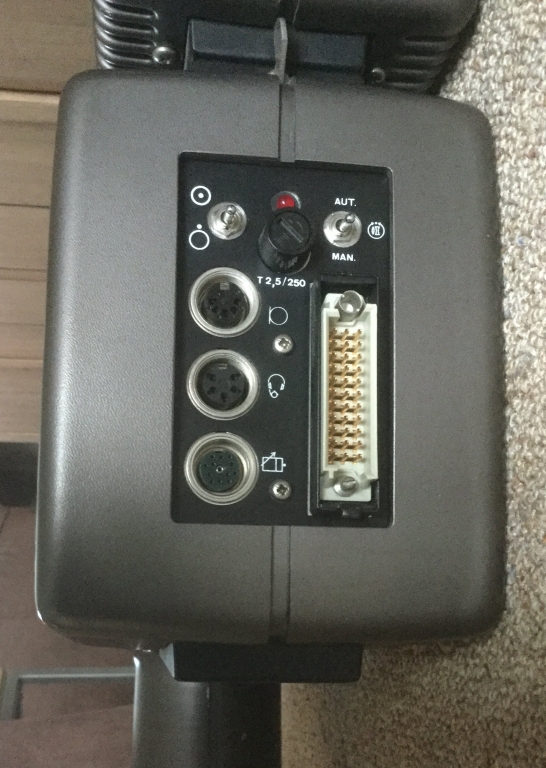

Ik heb even een foto van de connectoren aan de achterzijde, zal weer even zoeken worden waar 12 volt en of stekker.

[image]

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

3465 keer gelezen

Toch drie buizen, volgens het https://www.radiomuseum.org/r/grundig_farbkamera_fac71.html zitten er XQ1427 Plumbicon buizen in.

volgens radiomuseum kan er van alles inzitten, naargelang de toepassing : Vidicon, Pasecon,Plumbicon, Newvicon,Letticon.. dus dat wordt nog even uitzoeken.

zit wel nog lekker veel analoog in en een hele zwik ferrietpotten. Is niet gisteren geproduceerd :-)

Reageer op dit bericht

3462 keer gelezen

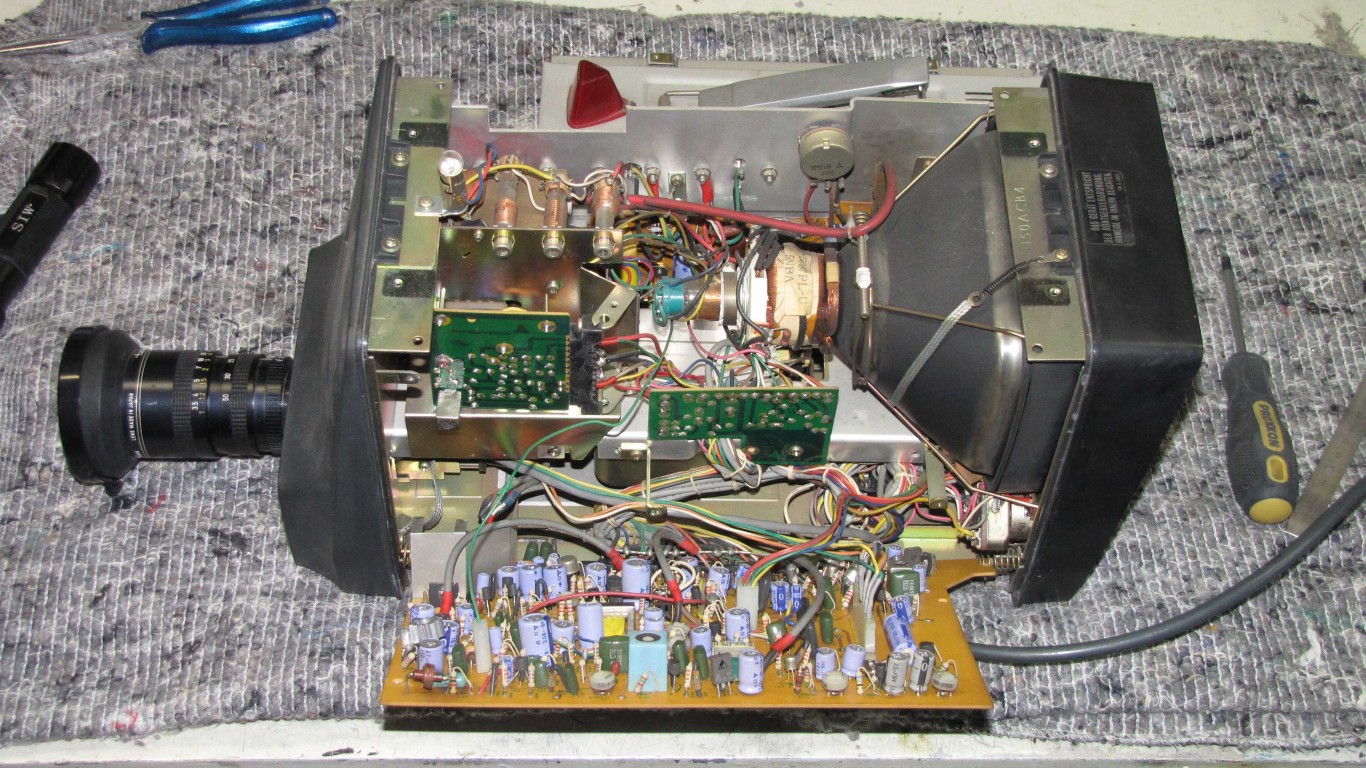

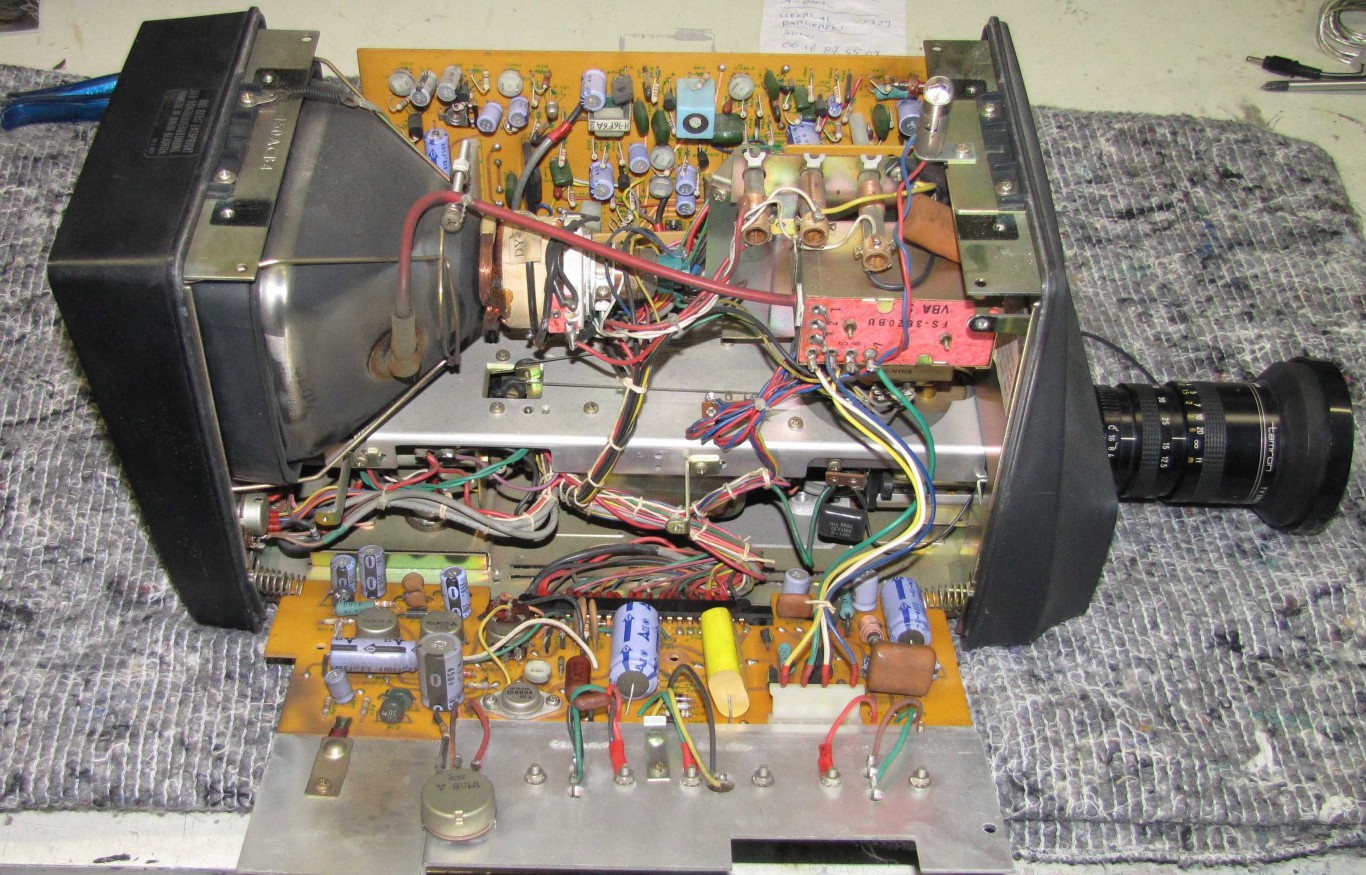

Eerst even de compressor erbij voor het stof en een foto gemaakt.

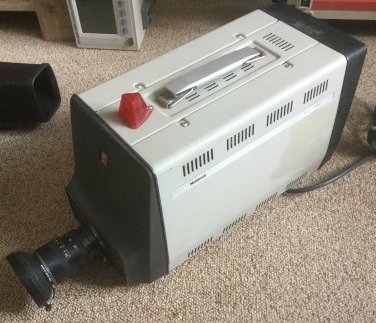

Deze National WV-361 zwart/wit camera met opvallend grote vieuw-finder monitor, ja, kon ik voor 10 Euro ook niet laten staan in Rotterdam.

[image]

[image]

[image]

[image]

Zomaar, vind het van anderen ook altijd heel interessant apparaten van binnen te zien. Ben een echte printplaten fetisjist :-D

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

3537 keer gelezen
