Philips PM6630 counter

Ik ben sinds enkele dagen in het bezit van een PM6630, de zelftest is in orde maar signaal aan de ingang wordt niet gemeten, kan iemand me helpen aan een schema of service manual?
Ik heb deze vraag op dit forum zien langskomen (2015) en toen is er positief gereageerd.

Reageer op dit bericht

3302 keer gelezen

Een manual is te bevragen bij schematheek Wageningen
tegen een redelijke vergoeding

PHILIPS:
PM6601 PM6602 PM6603 PM6604 PM6607E PM6611 PM6613 PM6614 PM6615
PM6620 PM6622 PM6624 PM6625 PM6630 PM6631 PM6633 PM6634 PM6636
PM6645 PM6650 PM6661 PM6664 PM6665 PM6669 PM6670 PM6671 PM6672
PM6673 PM6674 PM6676 PM9682 PM9683

--
The boldness of ignorance:
'I have split atoms, but no energy was released'.
Tesla

Reageer op dit bericht

3200 keer gelezen

manual is per email onderweg.

Jac Janssen

Reageer op dit bericht

3183 keer gelezen

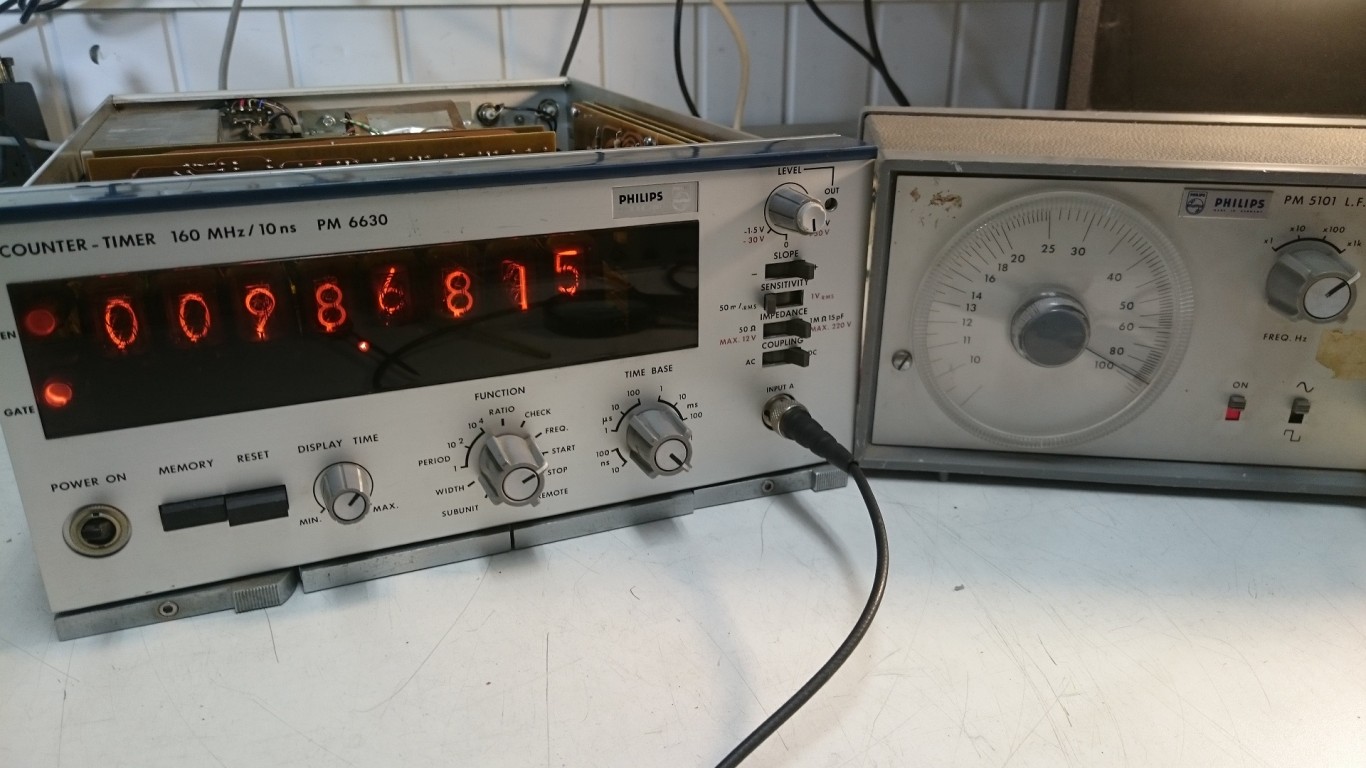

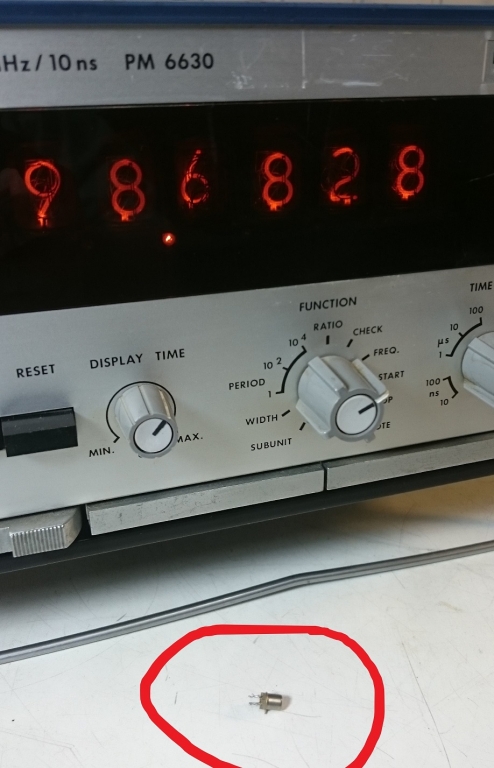

[image] [image] Dankzij het schema heb ik de fout gevonden, transistor TR113; BFX96 in het ingangscircuit was kortgesloten.

Reageer op dit bericht

3204 keer gelezen

Heb je het schema nog ? heb er zelf nu ook een en zoek ook een schema, :-)

Reageer op dit bericht

1309 keer gelezen

Jazeker, ik stuur het op. Heb later een origineel bemachtigd. Heb wel een mail adres nodig.

Reageer op dit bericht

1309 keer gelezen

Hartstikke bedankt, nu kon ik de draden die los hangen weer plaatsen, en doe hij het weer, helaas ontbreekt de occilator van 10 MHZ, maar die heb ik op aliexpres besteld, ben nog wel op zoek naar de originele, om hem weer helemaal in de fabrieks staat te brengen, dat is het altijd doel van mij bij oude apparaten,
