Digitaal Vraagstuk TTL 74175 (Computertechniek)

door Maurice , Dordrecht, 13-07-2019, 01:28 (1959 dagen geleden) @ Otto
Gewijzigd door Maurice, 13-07-2019, 01:32

Heb hele oude Philips Databoeken bv 1971 staan zelfs Hybride Logische "IC" in.
Of wel met werkelijk opgebouwde componenten, bv de FF 1, FF2,FF3, FF4 Flip-Flop's.

Of Philips Databoek uit 1972 DTL,HNIL,TTL,CML,MOS schakelingen=> geen 74175 nog.
Wel de 74H74.
Staat zelfs de FJH381 in of wel de 9318 ->Single 8-input Priority Encoder , MOOI!
Modernere boeken zijn CMOS, weer geen TTL zul je zien kast vol.....

Enfin Otto u heeft gelijk.

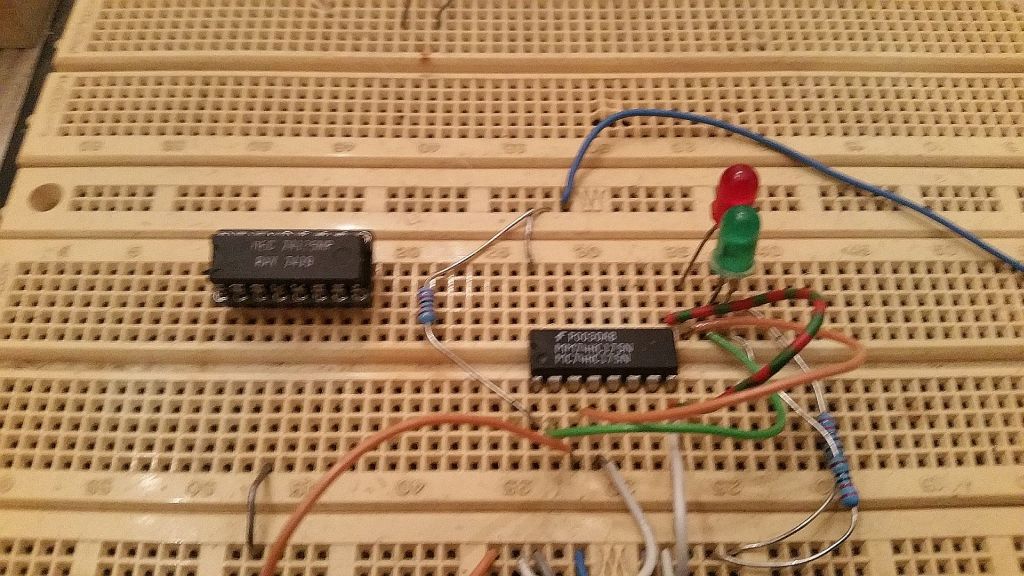

Heb de beide oude DEC74175MP er uit gehaald.
Zijn quad-FF dus zitten er 4 in.
nr 2 test GOED
Nr1 met de hand getest en de FF-C en D die reageren wél op die geforceerde uitgang
omschakeling maar reageren NIET op de CLEAR.
FF-A en B wel, die werken nog.

Kijk, daar 1 QUAD maar de helft (AenB) gebruikt worden, heb ik beide ICs gewisseld
terug geplaatst.
Zo dat werkt voorlopig zowaar.
Weer stap verder.
-Rest doet het nog niet, maar er weer een fout uitgehaald, op naar de volgende fout.

Nog even de test hier demonstratie en zie je maar weer=> Op passen met dat TTL spul.
Weet wel van LS,F, HCT enz, als ook heel belangrijk wat die versies aan poorten
belast kunnen worden, bv maar 10 stuks of 20 stuks.
Snelheden of open collector etc.

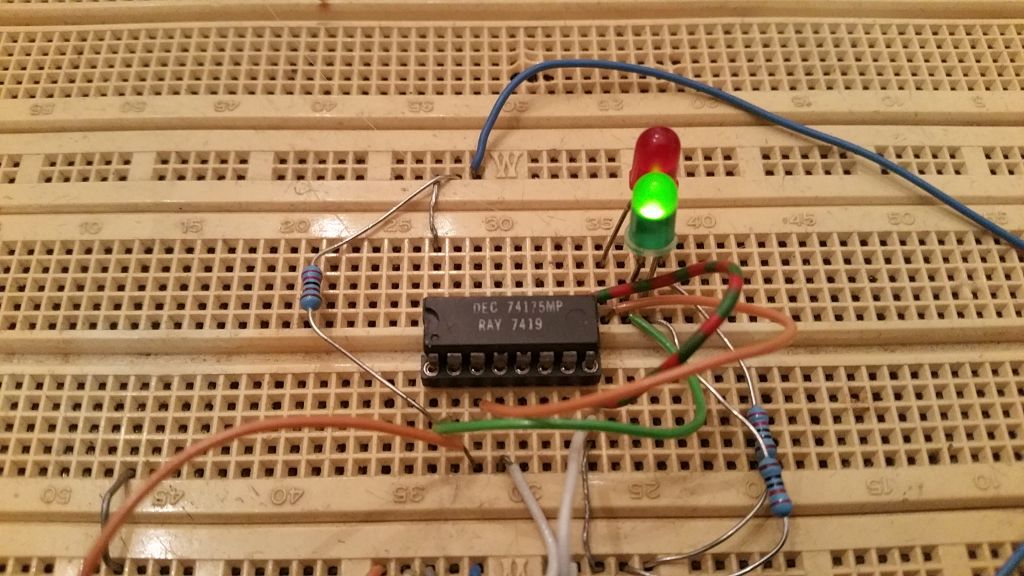

Hier de test met originele DEC74175.
Start situatie:

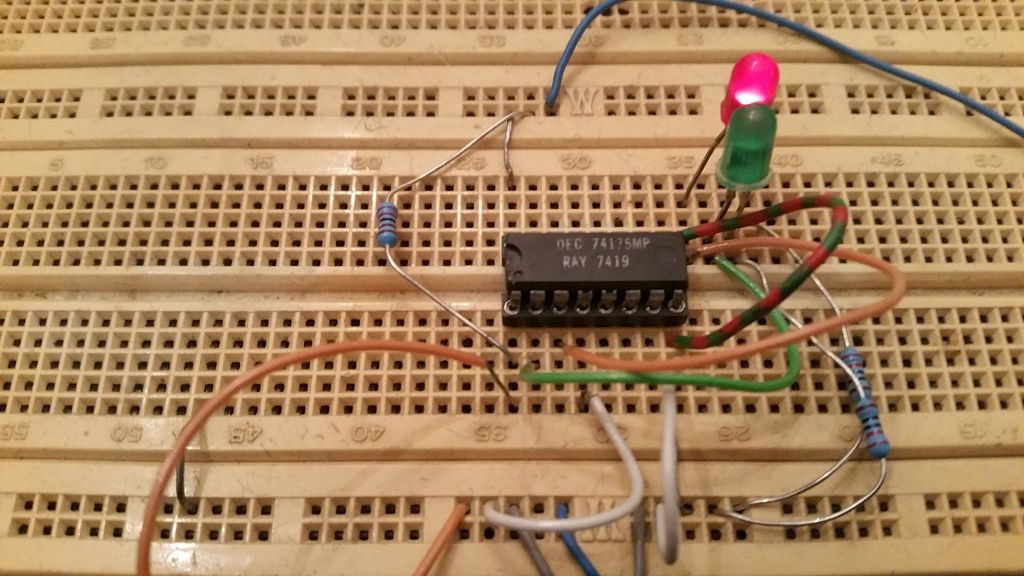

Nu geforceerd Q' laag gemaakt en zowaar Flipt Q om:
Met clear gaat uiteraarde de FF weer naar start situatie.

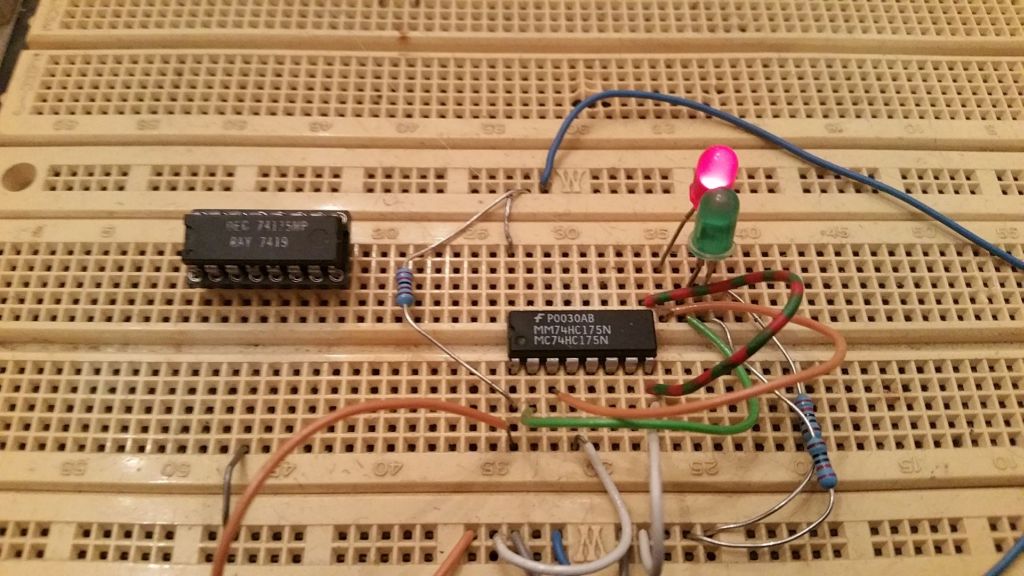

Hier test met de 74HCT175:
Start:

En Q' laag gemaakt en Zie Q flipt Niet om!
