Hallo forum,
In voornoemde TV is er wat defect op het Tcon-board.
De TV toont een 'gesolariseerd' beeld.
De boosdoener is het Tcon-board.
Dit is een Sharp(!) type CPWBX RUNTX4400TPZZ.
Ik heb wel een 'spare' 4400TPZA, maar deze voldoet niet.
Een 4400TPZZ is dus wel vereist.
Heeft er iemand info over of ervaringen met dit Tcon board ?
En zo iemand nog ergens een afgedankte Led- 40 inch Sony tv staan heeft...?
Vriendelijke groeten
Gaston - on4gco

Reageer op dit bericht

3322 keer gelezen

Zit daar niet gewoon zo een as15 chip op die je kunt vervangen. Je klacht omschrijving voldoet daar wel aan.

Reageer op dit bericht

3178 keer gelezen

Dank voor de reactie.
De fout wijst inderdaad naar een as15, maar deze komt niet voor op dit bord.
Mvg
Gaston

Reageer op dit bericht

3157 keer gelezen

Een andere chip met dezelfde functie? Maxim en TI maken ze ook en er is ook een Chinese kopie waar iets van N021 op staat waar gewoon een Maxim in kan.

Reageer op dit bericht

3098 keer gelezen

Beste Johan en forumbeheer
Ik zie zo direct geen, met de as15 pin-compatible ic, op dit board.
Van Maxim zitten er wel een tweetal ic's op, die functioneel vergelijkbaar zijn :
- de max 17079 (4x10 pin, The MAX17079 is a 7-channel logic-level input to high-voltage output level shifter. Each channel has two inputs plus a shared enable input. Each channel has two outputs, which can be set to five output levels. Two outputs are complementary to each other. The five output levels are set by five supply rails that are common to all 14 outputs. En 6x6 mm grootte)
- de 9697A (4x7 pin, 12-Channel Programmable Gamma Reference System. The MAX9697 12-channel programmable gamma reference system provides 12 programmable reference voltages with 10-bit resolution. En 4x4 mm grootte )
Waarschijnlijk zit de fout in een dezer, waarbij de 9697A de eerste verdachte is.
Inmiddels zouden deze 'dingetjes' wel : "All versions are No Longer Available" zijn ...
Ik vrees dat het daarmee 'amen en uit' wordt, ook al omdat voor dergelijke ingreep op 'micro-smd-componentniveau' de vereiste 'skill' ontbreekt.
Bedankt in ieder geval voor de interesse.
Mvg
Gaston - on4gco

Reageer op dit bericht

2785 keer gelezen

Tv's zijn definitief weggooi technologie geworden. |-(

Henk

Reageer op dit bericht

2689 keer gelezen

Valt mee. Solderen van zo'n IC is niet echt moeilijk met hetelucht, en 9 van de 10 keer op ebay of ali nog te krijgen. Heb in dit geval niet gecheckt. Ebay of Ali zijn ook mogelijke bronnen voor de complete TCON. En anders de bekende televisieslopers via hun eigen website, of ergens een toestel met gekraakte LCD vandaan halen.

Reageer op dit bericht

2741 keer gelezen

Plaats eens een scherpe foto van de tcon

Reageer op dit bericht

2682 keer gelezen

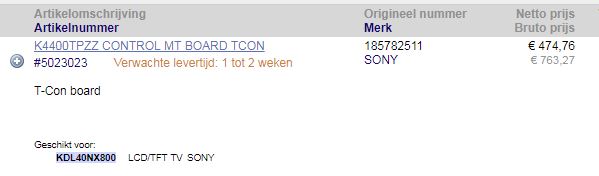

[image]

Hallo

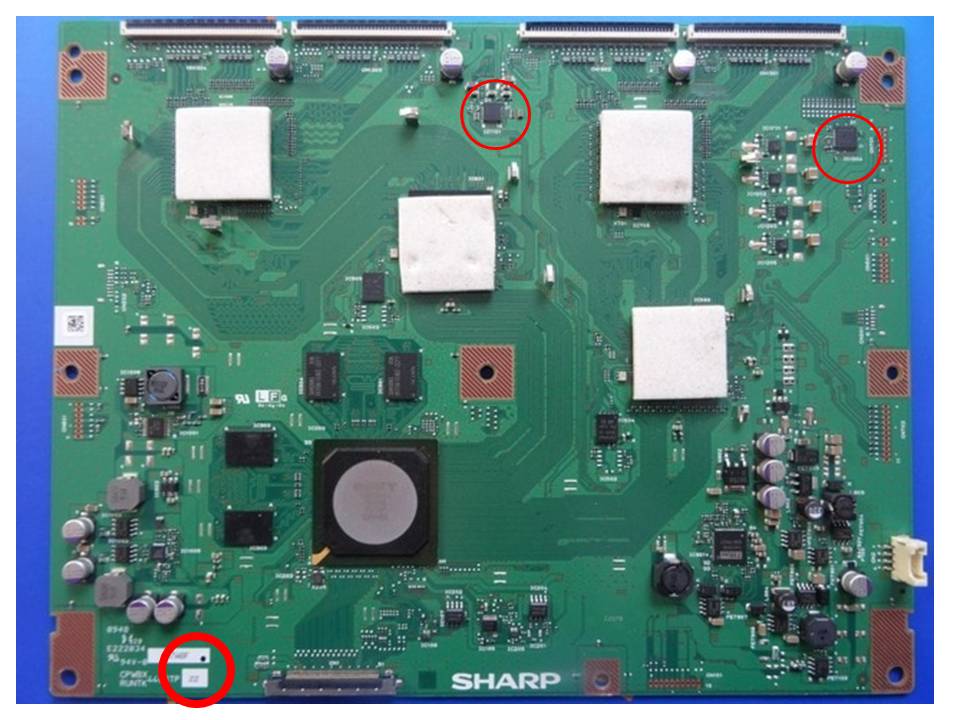

Dit is het tcon- board Sharp runtk 4400 tpZZ voor de Sony KDL-40NX800.
(foto komt van Ali-site)
Belangrijk is wel dat de code voor dit board eindigt op ZZ... !!!
Ik heb al eens geprobeerd met een 4400tpza, maar deze mist enkele componenten aan de achterkant en voldoet niet, TV gaat in protec. De rode led aan voorkant flitst vijf x.
Zie in de rode cirkel onderaan.
De (imho) verdachte chips zijn die in de rode cirkels bovenaan.
... er is eentje te vinden bij https://www.ebay.com/itm/T-Con-Board-RUNTK4400TP-CPWBX-RUNTK-4400TP-ZZ-WITH-SHARP-FOR-SONY-KDL-60... maar deze "Does not ship to Belgium"... :-D
