Beste Forum leden,

Waar moet je beginnen als deze PM2454B AC Millivoltmeter geen enkele uitlezing geeft.

Toongenerator op 1 Khz en 500 Hz gezet, met oscilloscoop gecontroleerd of er signaal uit kwam, dat was het geval maar geen enkele uitslag op geen enkel bereik op de voltmeter.

Graag een advies waar te starten, er is voedingsspanning + 14,26 Volt en - 14,42 Volt, dat is een begin.
Groet,
Pim

Reageer op dit bericht

2426 keer gelezen

Ik zou eerst controleren of de draaispoelmeter zelf wel in orde is.
Dat kan je indirect controleren volgens dit verhaal uit het manual:

VI-5. D.C. OUTPUT (BU5 and BU6).
The instrument is provided with a floating d.c. output. The Lo is directly connected to the shield of the "INPUT" connector BUl.
The output voltage is proportional to the input voltage and is l V at full scale deflection, irrespective of the selected measuring range.
The impedance of the d.c. output is approx. 1 k.

Willem

Reageer op dit bericht

2216 keer gelezen

Hoi Willem,
Had al eerder de losse meter doorgemeten een draad losgehaald van de print, daar staat 278 ohm. Maar op de achterkant bij Lo en Hi meet ik als de meter uitstaat 5 Kohm.

Dat is dus niet goed.
Groet,
Pim

Reageer op dit bericht

2221 keer gelezen

Ik denk dat je niet weet hoe een en ander werkt. Als je de losse meter met een universeelmeter door meet, loopt er een klein stroompje door de meter. Meestal is dat voldoende om de meter uit te laten slaan.
Je hebt een scope. Aan de hand van het schema kun je de signaalweg volgen en vinden waar het mis gaat.
In de manual staat precies hoe een en ander werkt.

Reageer op dit bericht

2162 keer gelezen

Hoi Soundman,

De meter stond mechanisch vast, heb de voorkant verwijderd en toen de meter er uit was ging hij ineens weer soepel reageren, kwam erachter toen ik aan het schroefje draaide voor de nul instellen, daar reageerde de meter vreemd op.
Nu weer monteren en dan kijken of dat de meter weer doet functioneren.
Groet,
Pim

Reageer op dit bericht

2076 keer gelezen

Hoi Willem,

Iets vreemd ontdekt op de print staat AC DC, het lijkt wel of daar een pennetje weg is het printbaantje van AC loopt onder het instelpotmeter door maar gaat nergens naar toe.

Groet,
Pim

[image]

Reageer op dit bericht

2163 keer gelezen

Welke print staat op de foto? U? Lijkt U1A te zijn.
Ik heb zelf PM2554, ziet er van buiten eender uit, maar dat is wellicht het enige.
Ik heb ook een PM2454B.
Van dat stukje print heb ik een foto gemaakt. Er is danig in het apparaat geknutseld.
Bij mijn meter komt een coaxkabeltje van de HI bus aan de achterzijde en daar kan voor extra metingen DC signaal of AC uit komen. De "oude" 2454 heeft een BNC bus aan de voorzijde met dezelfde functie. In het schema zie ik die mogelijkheid even niet staan.

[image]

Reageer op dit bericht

2219 keer gelezen

Hoi Soundman,

Dat is me niet helemaal duidelijk, er staan dingen in de servicedocumentatie die ik op een andere plek op de print in de meter zie staan.
De PM2454 waar ik ook de servicedocumentatie van heb ziet er heel anders uit.

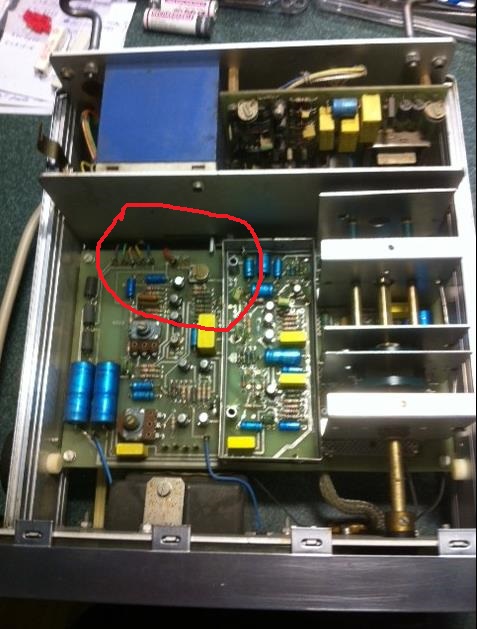

Hier een foto van de bovenkant.
Groet,
Pim
[image]
[image]
[image]
[image]
[image]

Reageer op dit bericht

2175 keer gelezen

Ik heb de foto gemaakt van deze print
Bij jouw apparaat mis ik een aantal afschermblikken, zitten die er niet meer in?

[image]

Reageer op dit bericht

2137 keer gelezen

Dat is inderdaad de print waar staat AC en DC maar bij AC zit niets het lijkt of daar een pennetje heeft gestaan, en het printspoortje is verwijderd?
Groet,
Pim

Reageer op dit bericht

2141 keer gelezen

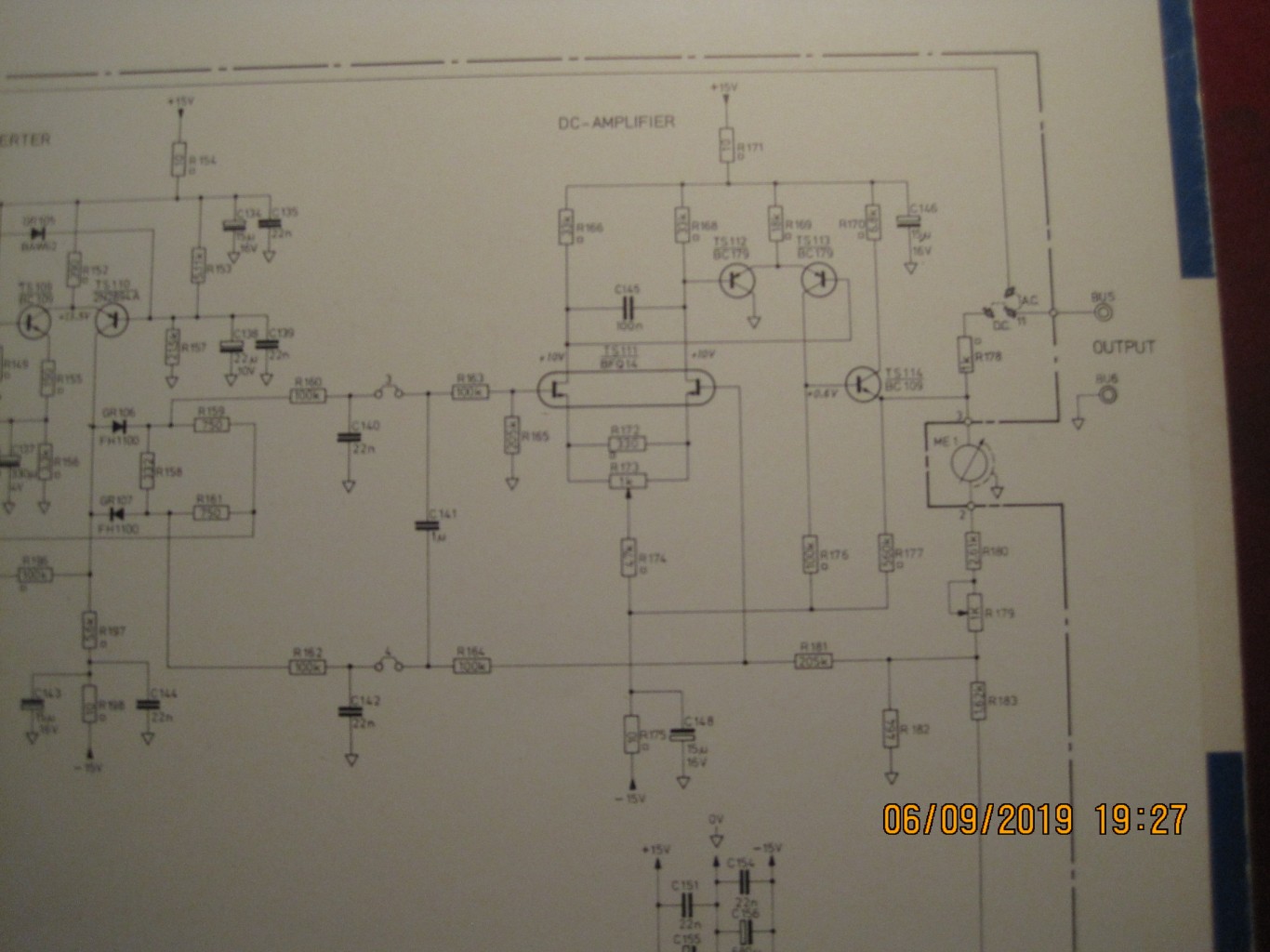

Het gaat om dit deel van de schakeling, zie pagina 35 van het Manual:

[image]

Willem

Reageer op dit bericht

2196 keer gelezen

Het gaat om dit deel van de schakeling, zie pagina 35 van het Manual:

Willem

Daar zou die moeten staan. Kennelijk zijn er meer uitvoeringen. Ik weet zeker dat ik een manual heb waarin de omschakeling staat beschreven, maar moet die manual opzoeken.
Als de rode draad bij TS nergens anders naar toe loopt, zit daar de fout niet.
Ik heb inderdaad een manual met een ander schema, ik heb dit weekeinde geen tijd om die te scannen. Van het bewuste stukje heb ik een foto gemaakt.
[image]
Je hebt overigens twee threads lopen vlak achtereen. Dat werkt verwarrend, zeker als de kop ook nog gewijzigd is.

Reageer op dit bericht

2170 keer gelezen

Deze bussen zitten op de achterkant bij deze meter, staat geen spanning op, wel als de meter opstart staat er 4,5 volt verspringt naar 2,5 volt en daarna 0 Volt.
En met de meter uit staat er 4,7 Kohm.
Groet,
Pim

Reageer op dit bericht

2128 keer gelezen

In de stand DC is de uitgang verbonden met TS 114 van de draaispoelmeter, in de stand AC is hij aangesloten op een emittervolger die aan de collector van TS106 zit. Die emittervolger staat niet in het schema van elektrotanya .
Kennelijk zit de emittervolger ook in jouw 2454. Als daar iets fout is werkt de meter niet goed. Mogelijk is de boel opgestookt door op de uitgang een spanning aan te sluiten. Dat kan je ook een meetinstrument kosten als het wat tegen zit.

Reageer op dit bericht

2130 keer gelezen

Wat bedoel je met in de stand DC?.

Reageer op dit bericht

2116 keer gelezen

Op de uitgang staat voor meetdoeleinden een DC spanning die gerelateerd is aan de meteruitslag en dat is een gelijkspanning(DC). In een andere versie kan daar na omschakeling de gemeten wisselspanning uit komen (AC). Dat is bijzonder handig als je daar een scope of meet meetversterkertje met luidspreker aan hebt hangen.
Hoewel een ACmV meter een zeer handig toestel is, staat hij bij veel hobbyisten net als een scope, vaak jarenlang alleen stof te happen.
