wel apart, dat je in zo een uitgekiend ontwerp, onderdelen gaat uitwisselen door vervangers. Het zal er allemaal niet beter van worden. Het geeft wellicht een goed gevoel, maar de versterker wordt er beslist niet beter van.
Als op punt 13 een negatieve spanning moet staan, komt Tr 3 waarschijnlijk niet in geleiding. In deze DC gekoppelde trappen moet eenvoudig uit te meten zijn waarom. Is de zener stuk? Hij kan sluiting maken of open zijn, maar dat is simpel te testen.
Maakt de loper van RV200 nog contact, sommige potentiometers willen nog eens na jaren last hebben van te weinig veerkracht van de loper.
Staat op het knooppunt van R201 en R200 de halve voedingsspanning?

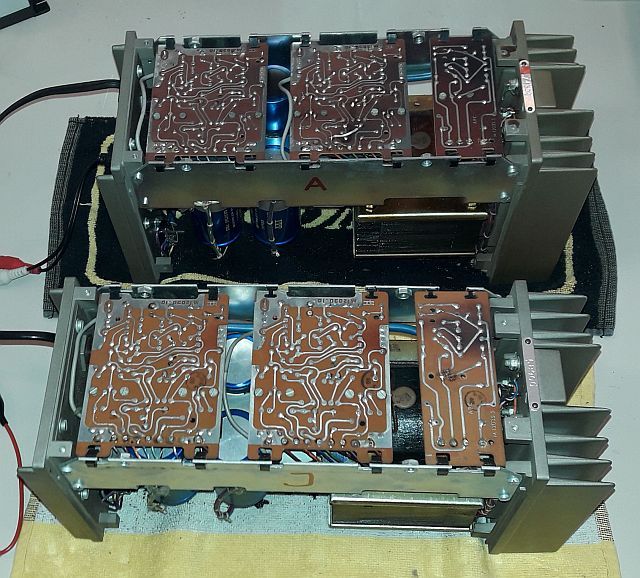

Zomaar lukraak wat vervangen levert meestal geen werkende 303 op, wel mogelijk een beroerd werkend toestel!
Jammer van zo'n mooie versterker.
Probeer hem nou eerst eens te repareren. Daarna kun je altijd nog onderdelen vervangen als je denkt dat hij dan beter klinkt. Kun je vervorming etc meten?
De regulator is niet zelfstartend. De werking is beschreven in de service manual. Leer de schakeling kennen en repareer hem dan.

Systematisch meten.

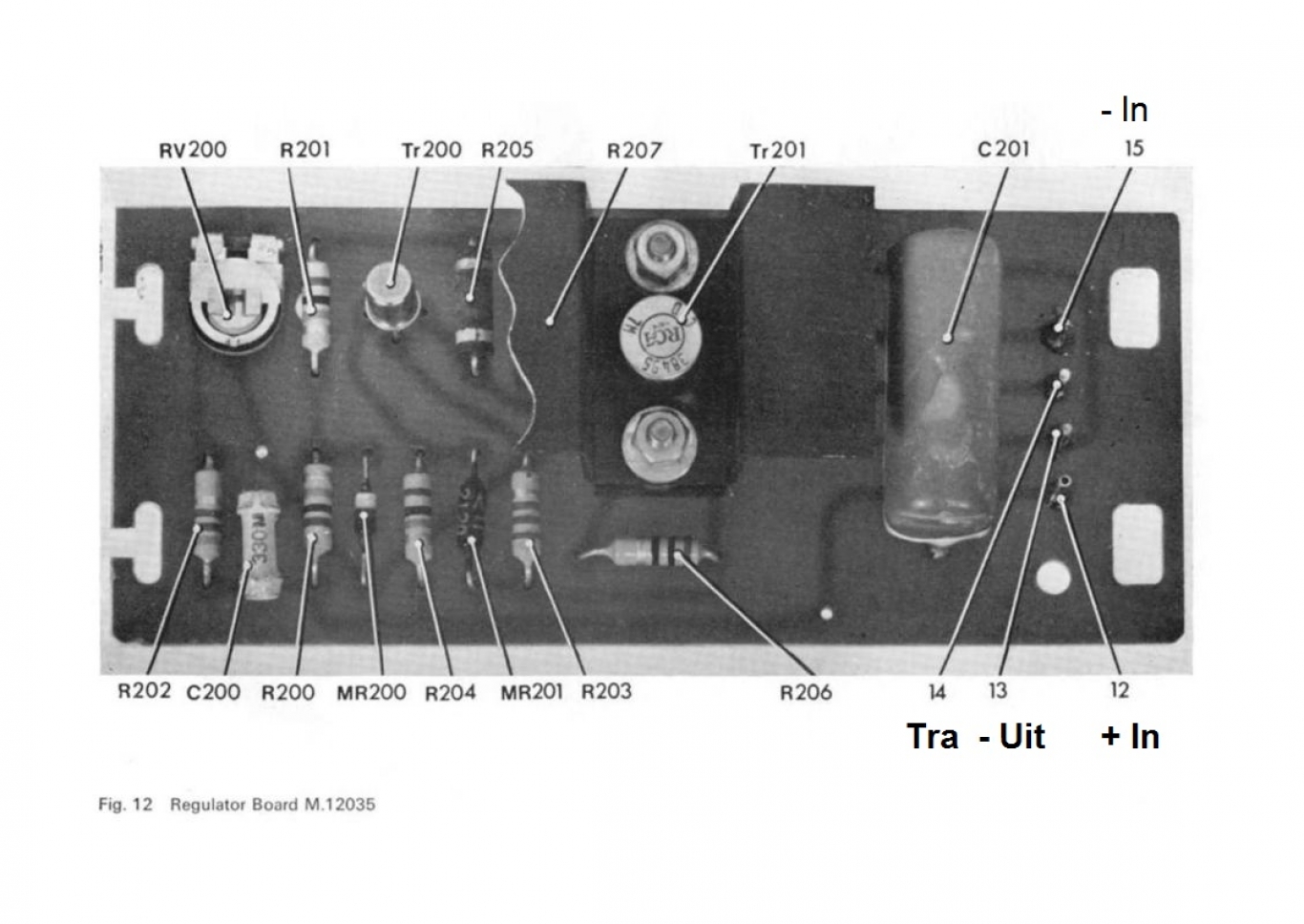

Basis TR200 Geeft aan of circuit er voor actief is.
Collector Tr200 is de voerende spanning voor de Emitter waardoor TR201 bediend wordt.
Indien op basis Tr201 spanning staat betekend dat er stroom door R205 loopt
en dus Tr200 actief is.

Je ziet R200 R201 beide 10k dus op knooppunt met MR200 staat 1/2 voeding spanning.
Bedenk wanneer gaat Tr200 geleiden.
Rv200-R202-MR200 R201 als spanning referentie tov R204.

R203 is een terug koppeling.

Tr3 fungeert als regeling tussen 13 en 15.
De eigenlijke versterker stroom loopt enkel door deze Tr3.

Let goed op de knooppunten zijn wat onduidelijk.
bv R205 Basis Tr201 en Emitter Tr200 en Niet aan R206,13 of MR201

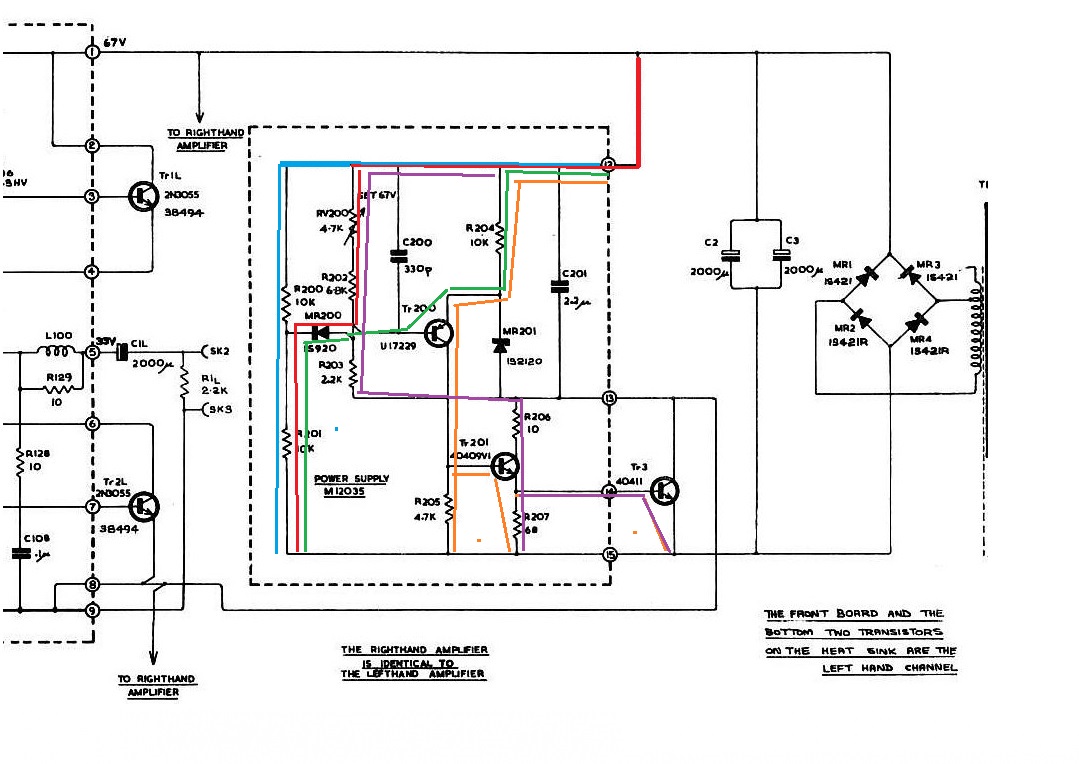

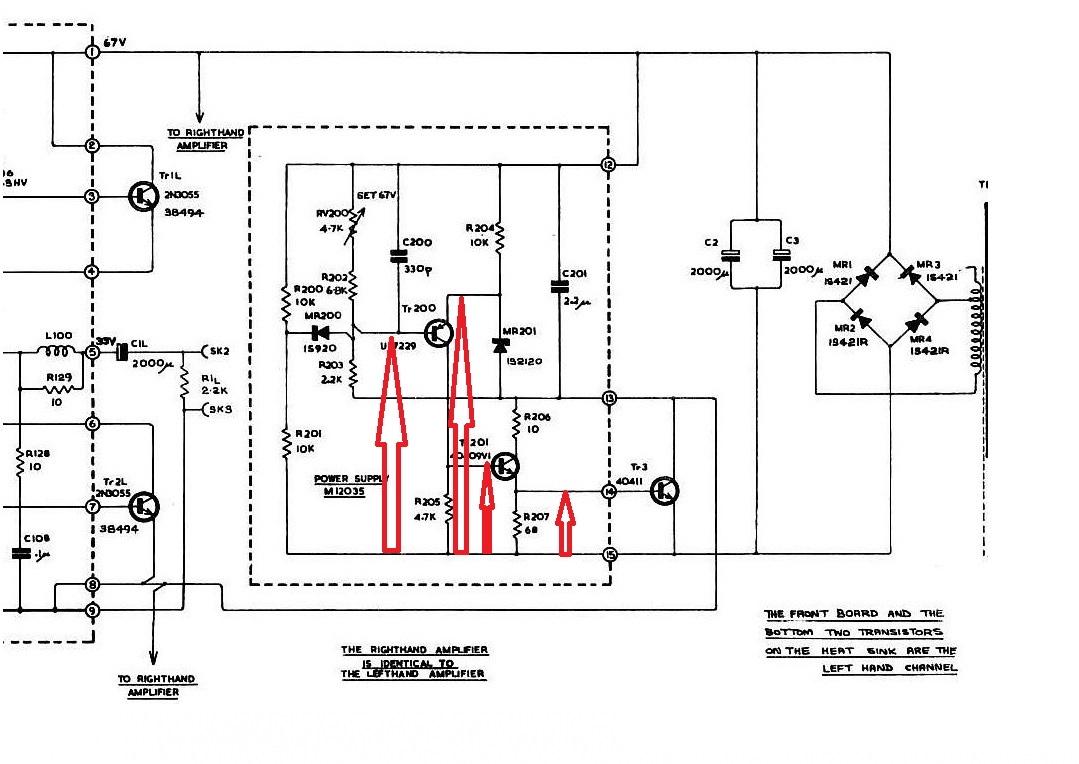

Zie beide Tekeningen even snel de spanningen en stromen

En even grof de stroom paden
