ELV Elektuur 1989 ICTEST-vraag

Nu heb ik een aller aardigste print gekregen.
Staat op de stikker "IC Test kaart Elektuur"

Print masker "ELV 58474L"

Feit 8-bits ISAslot en datumcode Ic's ca 1988 doet een periode geven.
Na klein zoektochtje in mijn inmiddels 36 jarige Elektuur verzameling (lid sinds 1983)
vond ik zowaar MEI 1989 pag 70 de beschrijving en schema's.
Leuk.

Maar ja dan Programma!
Wat blijkt.......is een West Duitse ELV versie (889514)
De bouw pakketten via diverse NL elektronica handelaren leverbaar - Dus kennelijk NIET elektuur.
En dus vind je ook inderdaad in de bestel pakettenlijst Elektuur NIET deze print.

Zo... jammer weer.

Iemand enig idee of hint om aan die software tegeraken?
ELV ken ik wel, heb of had enkele Maandbladen van die club maar weet nog wel dat
het flink afgeschermd werd, vaak in schama's of Ic's bijzonder spul of allen via hen.

Maar goed, is PASCAL-Software dus zou je wel wat kunnen bedenken om te gaan schrijven.

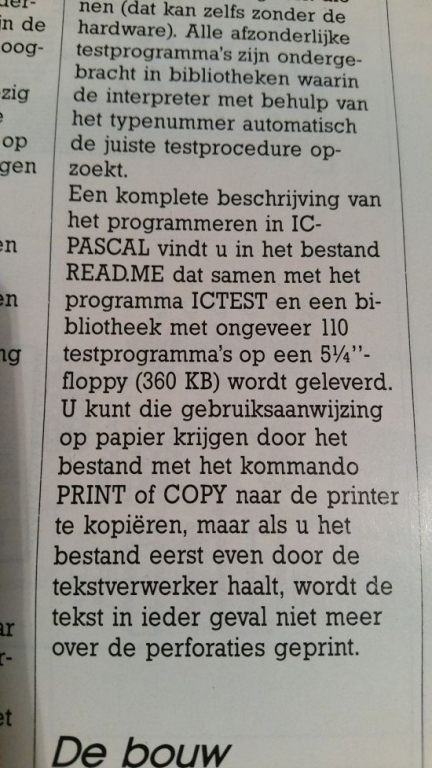

Link naar het tijdschrift Digitaal : Elektuur Mei 1989 pag 70

Uiteraard hier de foto's
[image]

[image]

Zo zou dat op de PC(XT) er uit moeten zien:
[image]

Reageer op dit bericht

3158 keer gelezen

Beste Maurice,

Deze print heb ik nog, waarschijnlijk, werkend in een oude pc zitten.
De DOS software zal ik ook nog wel ergens hebben liggen.
Ik zal proberen deze te vinden op de NAS. Anders via het oude systeem.

Bij de print hoort ook een lint kabel met aan het einde een printje met een led en een test ic voetje.

Mvg. Walter

--
W. Heemskerk

Reageer op dit bericht

2914 keer gelezen

Oh Vriend dat zou echt super zijn.

Had in schema al gezien het voetje.
Ik heb zo.n test. IC klapvoetje liggen.
Stukje kabel en stekkers ook geen probleem.
Tevens de oude XT staat ook al gereed met een vrij slot.

Maurice

Reageer op dit bericht

2918 keer gelezen

Maurice,

Ik heb hier ook nog zo'n ding liggen, met de bijbehorende software.
Mocht het met Walter niet lukken dan moet je maar even aan de bel trekken.

Willem

[image]

Reageer op dit bericht

2939 keer gelezen

Ik wordt helemaal blij.

Had gisteren na flink zoeken op internet toch beetje de hoop opgegeven.

Ben bezig met restauratie van oud TTL basis computer.
Dan is het controleren snel werking verdacht IC toch wel erg handig.

Ipv breadbordje een test schakeling opbouwen.

Reageer op dit bericht

2914 keer gelezen

Willem,

Walter is nog aan het zoeken naar de software.
Heb jij deze bij de hand?

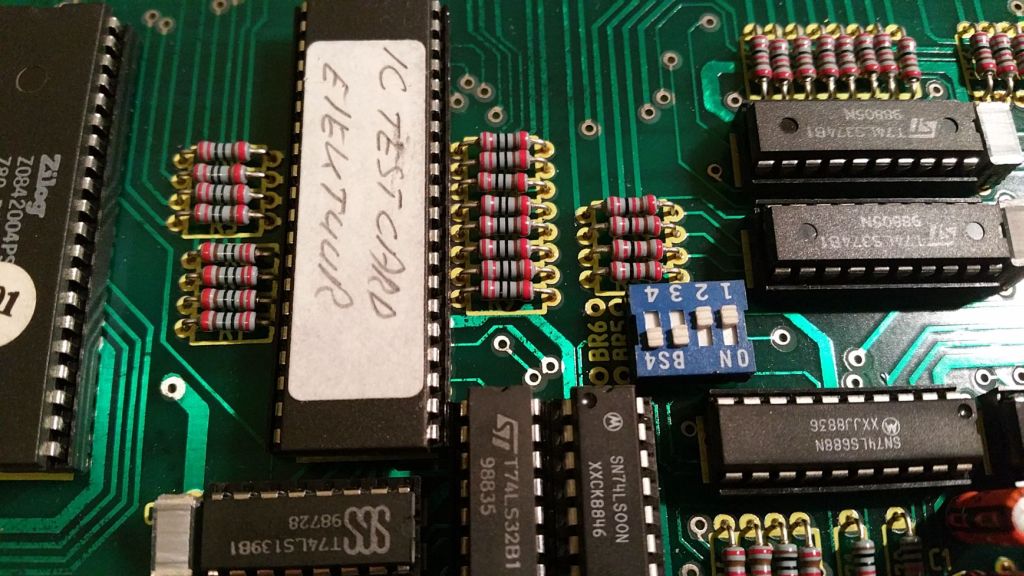

Ik zie overigens op jouw print dipswitchs zitten,
eens lezen daar bij mij ontbreekt, zal met adressering zijn.

Dank ook voor de foto, ga ik dat zo ook doen dat IC-voetje.

Maurice

Reageer op dit bericht

2872 keer gelezen

Beste Maurice,

Heb gisteren een mail gestuurd naar het e-mail adres uit je profiel.
Helaas foutmelding terug gekregen.
Mail mij even een e-mail adres waar ik de files naartoe kan mailen.

Gr. Walter.

--
W. Heemskerk

Reageer op dit bericht

2883 keer gelezen

Maurice,

Met de dipswitches kan je het I/O adres instellen van de kaart, standaard is dat $300.
Dit adres kan je met dipswitches of met gewone draadverbindingen instellen.
In het laatste geval moet je vier doorverbindingen maken, zie ook het Elektuur verhaal.

Willem

Reageer op dit bericht

2876 keer gelezen

Beste Maurice,

ik heb de software gevonden.
Stuur mij even een berichte via dit forum met je emailadres.
Ik mail je de software dan even.

Omdat het dos programma's zijn, is de software origineel op drie 360Kb disk uitgegeven. Dus minder als 1 Mb

mvg. Walter

--
W. Heemskerk

Reageer op dit bericht

2927 keer gelezen

De KAART Werkt perfect.
Helaas bleek mijn TEXTOOL IC houder de brede versie te zijn.
Dus even een gewoon voetje geknutseld.
Ledje er bij.

Dan adressering, Kennelijk is de kaart nooit gebruikt daar geen enkele link in de adressering bank zat.
Software wil minstens Hex300 zien en dan moet het 110000 zijn.
Aangezien naar massa geschakeld wordt moeten er minsten 4 linken zijn.
DipSwitch geplaatst, ik had maar een 4 (of 8) dus de 4 geplaatst en kan in in de 300-range adressen kiezen.

Met de XT was het even puzzelen daar 300h kennelijk al gebruikt wordt door 1 van de andere kaarten.
Kwam uit op 330h
[image]

Kaart geplaatst in de XT 8088 machine.
[image]

Mooi voetje
[image]

Software via enkele PC's naar de XT gekregen.
[image]

Immers WIndows 10 en 360k Floppendrive dat gaat niet werken.
Dus via USB-3,5 inch Floppendrive software op een disk gekregen.
3x een 360k Flop geformatteerd in de XT.
Dan vervolgen deze in de Pentium1 win 98 gestoken met 1,2MB-5,25 drive
Software over zetten.
Dan naar de Harddisk XT kopieren en zie daar.
[image]

Uiteraard eerst hagel nwe IC getest de 74245
[image]

En toen de 74299 uit mijn PDP1123 FlopDriverkaart RX02
[image]

Ah wel die is dus Inderdaad Defect.
En mijn 2stuks uit voorraadbakje OOK stuuuk damm. Wordt zoeken.
Ja waren geen nieuwe.
[image]

Zie daar werkt perfect,
EN
Zo snel dankzij weer de geweldige hulp.
Had niet verwacht zo snel de zaak aan de gang te hebben.
Leuk

Reageer op dit bericht

2883 keer gelezen

Maurice,

Alweer een zorgje minder, op naar het volgende probleem.
Even een zijsprongetje, gaat het bij de PDP11 om 74299'ers of 74LS299'ers?
Dat maakt natuurlijk wel verschil uit bij het testen.

Willem

Reageer op dit bericht

2801 keer gelezen

Willem,

De LS versie. Goed punt
Programma onder "familien" geeft een tabel met mogelijke type.
Blokje staat o.a. ook bij de LS-versie.

Daarom ook de LS245 getest en enkele andere LS versie's
Deze test hij allemaal goed.

Ik wacht even de bestelling af, kon alleen aan een ALS299 komen.
De Advanst Low Shottky

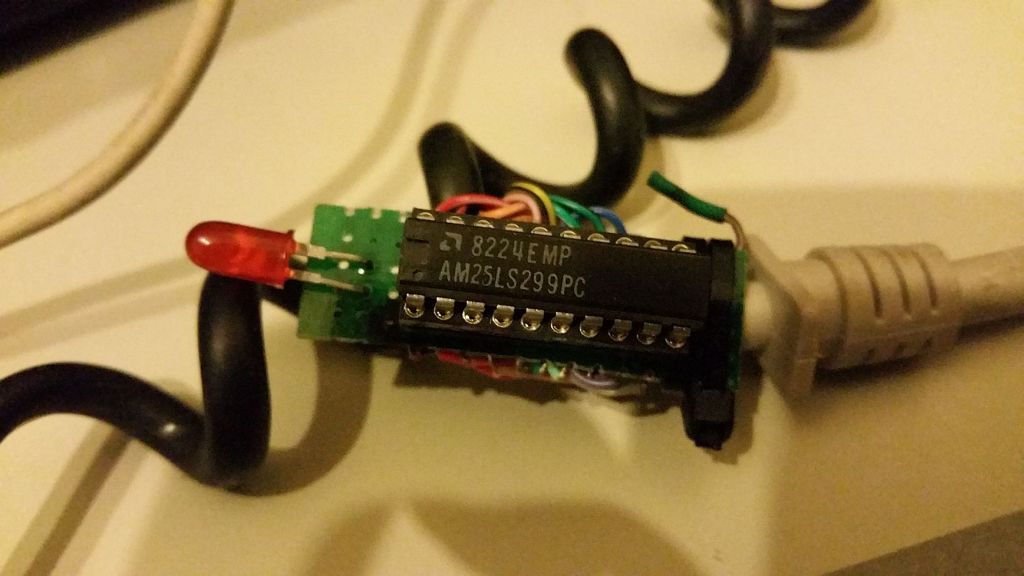

Eigenlijk moet er een AM25LS299 in -zie foto
Denk dat die ook werkt ipv LS versie.

De tester zou aan moeten kunnen,
TTL, CMOS en RAM's PAL's zo lang maar niet meer als 20 pootjes.
Zelfs ICs die RC netwerkjes (MMVs) nodig hebben.

Niet te testen zijn ICs die analoge ingangen bezitten zoals bv
VCOs van PLL ICs 4046, 74624.

Er is 20-voud aan belastingweerstanden, deze zijn onontbeerlijk bij meetingen aan open-collector en tri-state-uitgangen.

-Aldus de beschrijving.
[image]
[image]
