IC-vervang type (Toestel of techniek)

door Maurice , Dordrecht, 28-11-2010, 11:16 (5111 dagen geleden) @ marcvandevoorde

Meestal laatste getallen is de uitvoering vorm en materiaal behuizing.

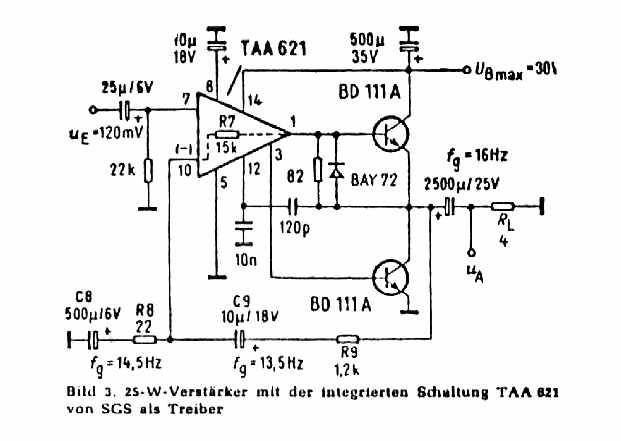

Voorbeeld van het ic in een schakeling

Gegevens:
http://www.ic-ts-histo.de/fad/ics/zus/brieft.htm

TAA621 Audio Amplifier
PNP Input at Gnd Potential

Pins:
1 : Output
2 : nc
3 : Gnd
4 : nc
5 : Gnd
6 : nc
7 : Input
8 : Ripple Bypass ( Siebkondensator für Eingangsstufe)
9 : nc
10: Feedback ( internal 15 kOhm Resistor to pin 1)
11: nc
12: Compensation ( z.B. 510pF nach Pin 1)
13: nc
14: Supply Voltage

Absolute Maximum Ratings:
Vs = 27 V
Peak Output Current: 1 A
Input Voltage : -0.5 ... 27V
Pd = 2.5 W until 85 grdC., derating to 0 at 125 grdC.
(Infinite heatsink)
= 1.6 W at 25grdC. without heatsink
Tj = Tstg = -55 to 125 grdC.

Characteristics:
Total Supply Current at Vs=12V: typ 5 mA, at 24V: typ 7.5 mA
Open Loop Voltage Gain at Vs=12V: typ 68 dB, at 24V: typ 74 dB
At Vs=12V, R Load = 8 Ohm:
Pout at Clipping: 0.9 W
Pout at THD=10% : 1.4W
Total Supply Current at 1.4W : typ 200 mA
Input Impedance = typ 250 kOhm
At Vs=24V, R Load = 16 Ohm :
Pout at Clipping: 2.7 W
Pout at THD=10% : 4 W
Total Supply Current: typ 220 mA
Input Impedance = typ 110 kOhm

Bei einer Applikation mit 220 kOhm zwischen Eingang und Masse
sind auch Werte für die Eingangsrauschspannung zu finden:
14 uV bei 12V und 18 uV bei 24V,
gemessen bei einer Schaltung mit 34 dB Verstärkung und 10Hz
bis 15kHz Bandbreite.

Dieses IC der Firma SGS dürfte eines der ersten europäischen
Lautsprecherverstärker gewesen sein. Der bekannte TBA800 hat
eine ähnliche Innenschaltung, allerdings schon einen Bootstrap
Anschluß und natürlich eine andere Sockelschaltung. Auch der
SGS- Nachfolger im selben Gehäuse mit Blechwinkel zum direkten
Anschrauben an einen Kühlkörper, der TCA 150KB hat leider
andere Anschlüsse.

Auch heute noch können Sie den guten alten TAA621 für
Lautsprecher- Verstärker mit nur wenigen Teilen einsetzen:

Der Eingang, Pin 7, soll über z.B. 220 kOhm mit Masse
verbunden sein. In der Applikation des Datenblattes ist Pin 7
direkt mit dem Schleifer des Lautstärkepotis verbunden. Davon
würde ich abraten. Selbst der winzige Basisstrom des Eingangs-
transistors kann Kratzgeräusche erzeugen, wenn das Poti etwas
älter wird. Das Poti sollte über einen Kondensator
angeschlossen werden. Der Eingang muss dann einen zusätzlichen
Widerstand (220 kOhm) nach Masse erhalten.

Am Pin 8 ist die Versorgungsspannung für die Eingangsstufe
zugänglich, um sie mit einem Elko von z.B. 47 uF gegen Masse
zu sieben.

An Pin 10 liegt das, was bei einem Operationsverstärker
invertierender Eingang genannt würde. Hier ist dieser Eingang
aber relativ niederohmig, weil er einen internen
Gegenkopplungswiderstand von nur 15 kOhm zum Ausgang hat. Mit
einem Widerstand von 15 Ohm in Serie mit einem 100 uF Elko
nach Masse würde eine 1000- fache Verstärkung für
Niederfrequenz (und eine von eins für Gleichspannung)
entstehen.

Am IC- Ausgang sind außer dem 330 uF Lautsprecher-Elko noch 2
Zweige zur Unterdrückung von Schwingneigungen angeschlossen:
Ein kleiner Kondensator nach Pin 12. Er sollte bei
Inbetriebnahme zunächst 1000pF sein, und zuletzt ausprobiert
werden, weil er leider die obere Grenzfrequenz absenkt:
820 pF gibt ca. 8 kHz, 510 pF gibt 15 kHz.
Der andere Zweig geht über 0.1 uF (Folie) und 1 Ohm nach
Masse.

In der Applikation ist die Betriebsspannung mit einem Elko von
50 uF abgesiebt. Das erscheint mir zu wenig, weil man nicht
immer ein ideales Netzteil hat. Ich nehme immer mindestens
den Wert des Lautsprecher- Koppelelkos.

Zum Schluß noch ein Hinweis. Moderne ICs haben kleinere
Klirrfaktoren, die an einer scharfen Aussteuerungsgrenze dann
plötzlich stark ansteigen. Bei den alten sollte man für HIFI
etwas weiter von der möglichen Maximalleistung wegbleiben.
