Teleton (Algemeen)

door soundman2 , Wouw, 06-12-2019, 20:20 (1908 dagen geleden) @ soundman2
Gewijzigd door soundman2, 06-12-2019, 20:49

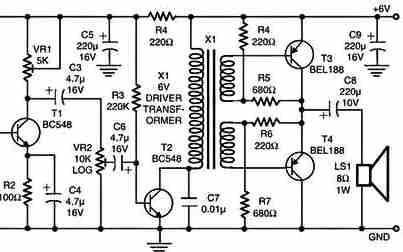

Nog een schakeling van LUXMAN en een schakeling met een complementair paar transistors.

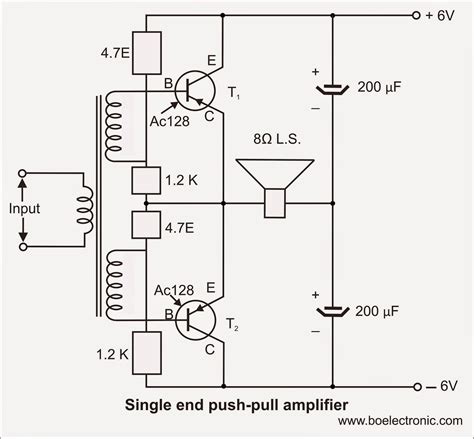

In de tweede tekening staat een fout, de bovenste transistor moet een NPN type zijn, zoals een AC127! Ook de markerin E,B,C is fout. E is de collector en de aansluiting waar C bij staat is de emitter. Het pijltje moet andersom wijzen.

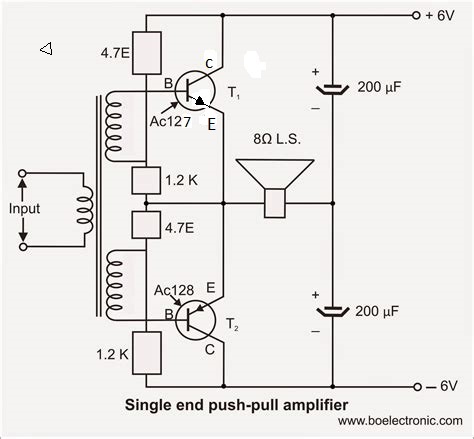

Gecorrigeerde tekening

Deze laatste wordt gevoedt met + en - 6 volt.
Het kan ook met een voeding van 12 volt ofzo. de twee elco's rechts kan ook een elco naar de - zijn, helemaal afhankelijk van de toegepaste voeding.
Overigens heeft het schrijven van mijn bijdragen en het downloaden van de tekeningen meer tijd gekost als waarschijnlijk het repareren van de versterker
