Sinds wanneer is het mogelijk om een elco fatsoenlijk IN een
schakeling te meten?
Bij mijn weten kun je dan alleen kortsluiting of
oneindig meten maar geen capaciteit of ESR.

De denkfout daarachter is dat een schakeling niet goed kan werken als de onderdelen niet aan specificatie zijn.

In een schakeling kun je heel goed een indruk krijgen over de conditie van een onderdeel.
Sluiting kun je gewoon eruit meten. Capaciteitsverlies uit zich in slechtere ontkoppeling of signaalverlies.
Je hebt het over elco's, maar dat zijn nou juist onderdelen waarbij afwijkingen van 20 procent of soms nog wel meer, voor de werking van een schakeling vaak niks uitmaken.

ESR is best belangrijk voor bepaalde schakelingen, zoals in een SMPS, verder valt dat nog wel mee. Dan is het bij reparatie zo, dat de schakeling wel is voorzien van de goede condensatoren, maar dat deze na jaren toch nog defect raken. De echte reparateur, meet dus in de schakeling niet direct de capaciteit,maar de rimpel blijkt dan bijvoorbeeld erg groot als de capaciteit veel te klein geworden is. Hij zal dan de condensator vervangen door een condensator, waarvan hij de eigenschappen kent. Een componententester komt er dus ook dan niet aan te pas (Ik heb er ook geen en repareer beroepshalve toch nog wel het een en ander......)

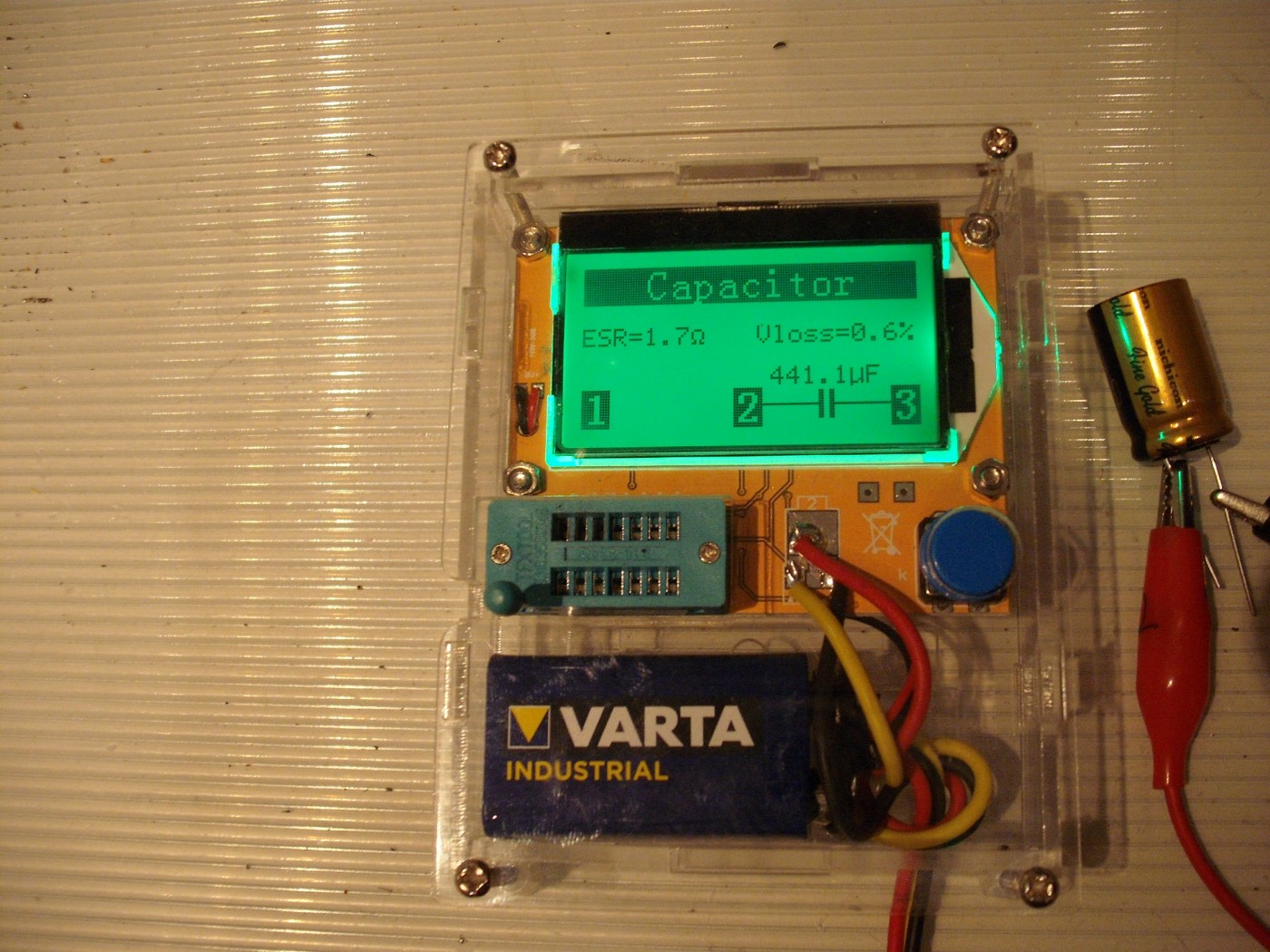

Het elektor testertje werkt met een wisselspanninkje van 250 Millivolt dus naburige diodes,transistoren en ic's gaan niet geleiden.
Verder is de weerstand rondom een elco normaal ook een veelvoud van de esr zodat je die ook kan verwaarlozen,zie ook het schema van hetgeen waar je mee bezig ben.
Waar het om gaat is dat als een elco een hoge of oneindige esr heeft waardoor een versterktrapje of een voedinkje niet of slecht werkt heb je die met het esr testertje in een wip gevonden,ingewikkeld zoeken kan altijd nog.
Een kortgesloten elco heeft natuurlijk ook een zeer lage esr,maar die haal je er simpel met je multimeter uit.

Henk

Hoewel je met een meting bij uitgeschakeld apparaat niet altijd het verschil kunt zien tussen een lage ESR en kortsluiting, kun je met een lage meetspanning een redelijk betrouwbare indicatie krijgen van beide.

In geval van meting aan een ingeschakeld apparaat kan het wat lastiger zijn als het gaat om een marginaal functionerende elco en je niet precies weet wat de spanningsniveau's van de signalen moeten zijn.
