Registrerencassette recorder schema (Gezocht)
gezocht het schema van de cassette recorder philips 22 rr 644 heb een toestel gekocht op de radio beurs maar na het achterdeksel gelicht te hebben zag ik dat de verbindingen tussen radio en cassette verbroken waren wie oh wie helpt mij aan het schema of eventueel een paar goede foto's van de printplaten zodat ik kan zien hoe een en ander gezeten heeft bij voorbaat dank
m.v.g.jan
cassette recorder schema
door Maurice
, Dordrecht, 14-12-2010, 16:37 (5097 dagen geleden) @ janthea
Jan
Geef mij even een mail,
ben de manual aan het scannen
Als goed is heb ik zelf ook een 644
dus bij vragen kan ik hem even openschroeven
Maurice
cassette recorder schema
hoi maurice bedankt voorje bericht ik heb nog even gekeken het gaat hoofdzakelijk over de printplaat van de recorder m/n de witte kabel naar de weergavekop is verdeelt in drie draadjes mantel geel en rood dan is er een doorzichtige koperkleurige kabel weer drie draadjes mantel koperkleurig wit en rood verder nog een enkele draad naar het radio gedeelte enkelvoudig wit onder aan de plaat is ook wat gemorreld dus ik denk dat ik werk heb als je mij zou kunnen helpen aan foto's van deze plaat zodat ik het kan zien
zou ik zeer geholpen zijn m.v.g.jan
e-mail j.groothuizen@quicknet.nl
cassette recorder schema-fotos
door Maurice , Dordrecht, 15-12-2010, 18:04 (5096 dagen geleden) @ janthea

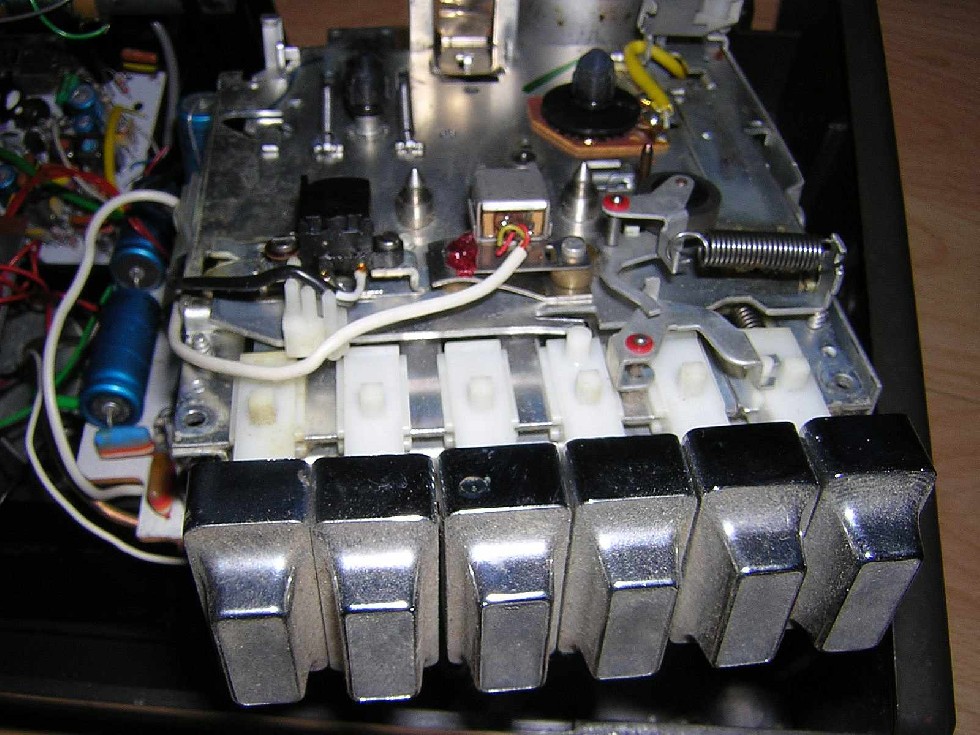

Zwart zit op de wis kop
Massa Links - kern rechts
Op/weergeef
-Links-boven - GEEL
-Links-Onder - ROOD
![[image]](images/uploaded/201012151900164d09023061862.jpg)

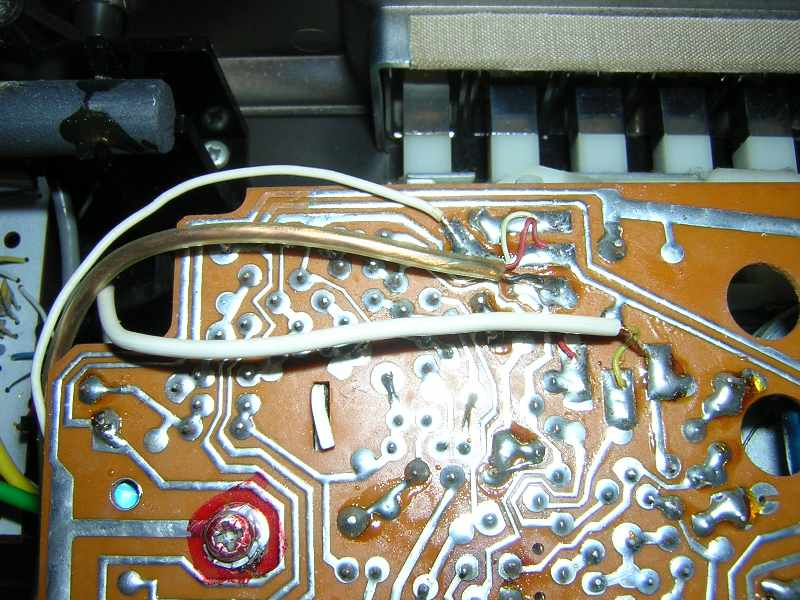

Goude audiokabel
Wit boven, dan Rood, dan aarde samen met een zwart draadje.
Wit
Zit daar iets onder
Links naar rechts
ROOD-GEEL-AARDE
![[image]](images/uploaded/201012151901244d090274752a0.jpg)

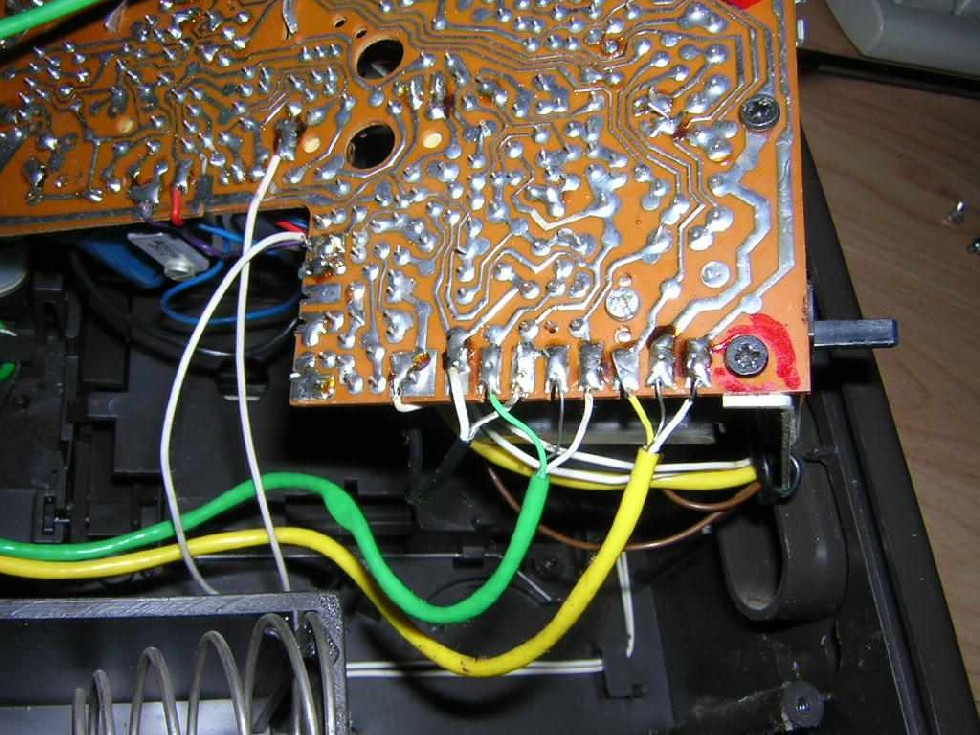

Onder links is de zwarte audiokabel van de wiskop
Van links af de 2e(=wit kern) en de 4e = massa van het zwarte draadje.
![[image]](images/uploaded/201012151903184d0902e631465.jpg)
cassette recorder schema-fotos -Oh ja
door Maurice , Dordrecht, 15-12-2010, 18:12 (5096 dagen geleden) @ Maurice
En bedankt nog
)
nu kan ik ook deze radio gaan repareren.
Immers toch open en natuurlijk snaar aan snot.
Tevens flink de stof er op, nodig eens een stevige service geven.
Voor het laatst aan geweest juli 2001, was mijn radio die ik destijds op mijn werkplek vorige werkgever had staan.
Overigens, machtig mooie kwalitatieve radio's deze Philips lijn.
De 22RR527
http://www.hamm.nl/Radio/VerzRadios/22rr527.htm
Heeft mijn vader destijds in 1974 aangeschaft, ook heden in mijn bezit.
Nooit defect geweest - zal nu ook de snaar heen zijn.
Is ook 10 jaar niet aan geweest.
cassette recorder schema-fotos -Oh ja
hallo maurice
hartstikke bedankt voor je foto's het zou nu zeker moeten lukken ga als ik eraan toe kom morgen aan de gang het was voor mij ook nostalgie dat ik deze radio kocht op de beurs j.l zondag in driebergen ik heb er namelijk een gehad vroeger bij ons thuis ben nu 64 jaar dus dat gaat dan zo vandaar mijn teleurstelling dat ik het toestel openmaakte maar het gaat in orde komen
nogmaals bedankt en je hoor van mij hoe of het verlopen is
m.v.g.jan
cassette recorder schema-fotos -Oh ja
hallo maurice
ben vanochtend vroeg aan de slag gegaan alles netjes naar de foto's hersteld maar tot mijn verbazing helemaal niets zelfs geen radio ontvangst
dus nog maar eens gecontroleerd was allemaal goed aangesloten daarna een loep gezocht en ja hoor een spatje soldeer had een overbrugging tot stand gebracht waar het niet mocht weg gehaald en waarachtig alles werkt en wat een mooi geluid waren toch wel klasse apparaten van philips mogelijk is het de reden geweest om alle verbindingen met de cassette te verbreken zo zie je maar weer eens klein foutje grote gevolgen nog eens hartelijk dank voor je hulp was er anders denk ik niet uitgekomen
m.v.g.jan
cassette recorder schema-fotos -Oh ja
maurice
als je een snaar zoek voor deze radio hier een adres
radio bbb.nl ze hebben een snaartje 805 mm rond1.2 mm niet helemaal hetzelfde maar het werkt perfect
groeten jan
cassette recorder schema-fotos -Oh ja
door Maurice , Dordrecht, 16-12-2010, 17:18 (5095 dagen geleden) @ janthea
Bedankt voor de Tip,
Straks moet ik eerst die drap er af halen.
Leuk dat toestel weer op orde is en jazeker zit er werkelijk mooi vol geluid in deze radio's.
Vind maar eens zo'n soldeer kloddertje, soms zijn die zo geniepig dat bijvoorbeeld bij warm worden van de print pas contact gaan maken of bij bepaalde trilling.
Ben je dagen aan het zoeken.
Maurice
cassette recorder schema-fotos -Oh ja
hoi maurice
even over het snaartje je had misschien al gezien dat ik een punt vergeten was in het bericht 805 mm beetje groot voor deze cassette goed 80.5mm is beter
verder het artikelnr is 282031
m.v.g.jan
cassette recorder schema-fotos -Oh ja
door Maurice , Dordrecht, 17-12-2010, 18:39 (5094 dagen geleden) @ janthea
Jan,
Ja dat had ik begrepen )
Thanks.
Toestel ligt op de werkbank open.
o.a. de FM schakelaar is defect.
Heb een sloop deel dus komt goed.
Eindelijk na al die jaren eens die schroef er tussen uit halen.
Stond standaard daarom op FM.
Ook meest rechter schuif potmeter afgebroken en knop weg.
Nu ook dat is bij het sloop materiaal aanwezig.
Dus dat is boffen.
Mooi oppoetsen etc.
Dus nog even bezig.
Schema is aan de schematheek toegevoegd.
door Forumbeheer , Delft / Haarlem, 14-12-2010, 23:27 (5097 dagen geleden) @ janthea
Met dank aan Maurice is het schema aan de schematheek toegevoegd.
Paul
