Hallo forumlezers,

Voor de reparatie van een frequentie teller (fabrikant EIP) ben ik op zoek naar connectoren voor het maken van een extender.

Het liefst zou ik natuurlijk een bestaande extender willen hebben. maar deze is niet te vinden en als dat wel het geval zou zijn dan zal de prijs wel zeer hoog zijn.

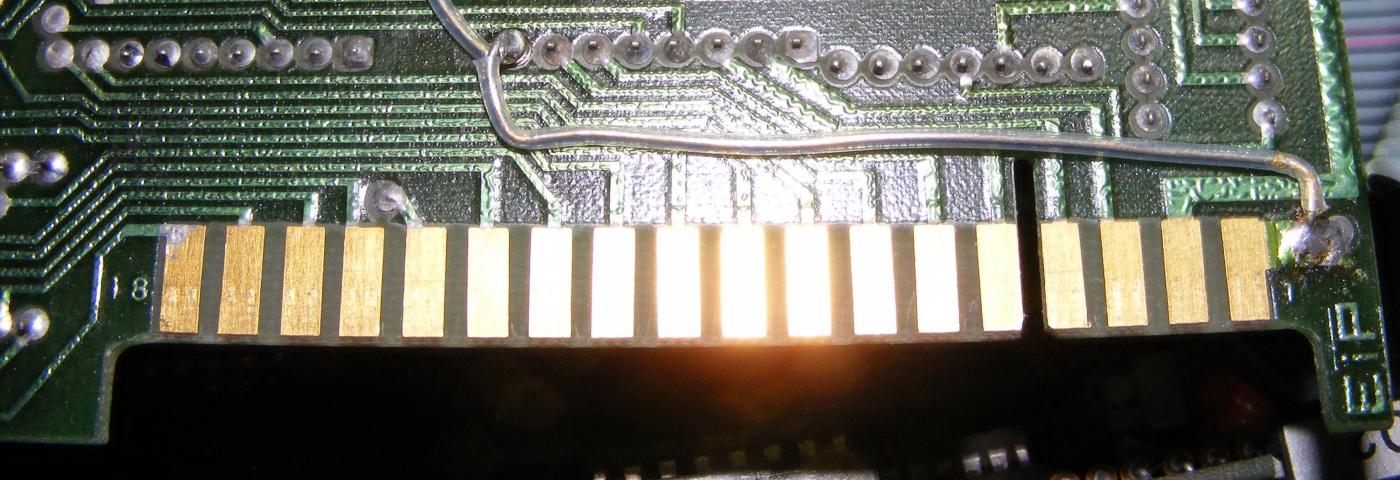

Als je naar het print deel kijkt dan lijkt dit op wat veel bij HP gebruikt is, maar de contact afstand is net even iets anders. Ik meet een afstand van 0,149 inch.

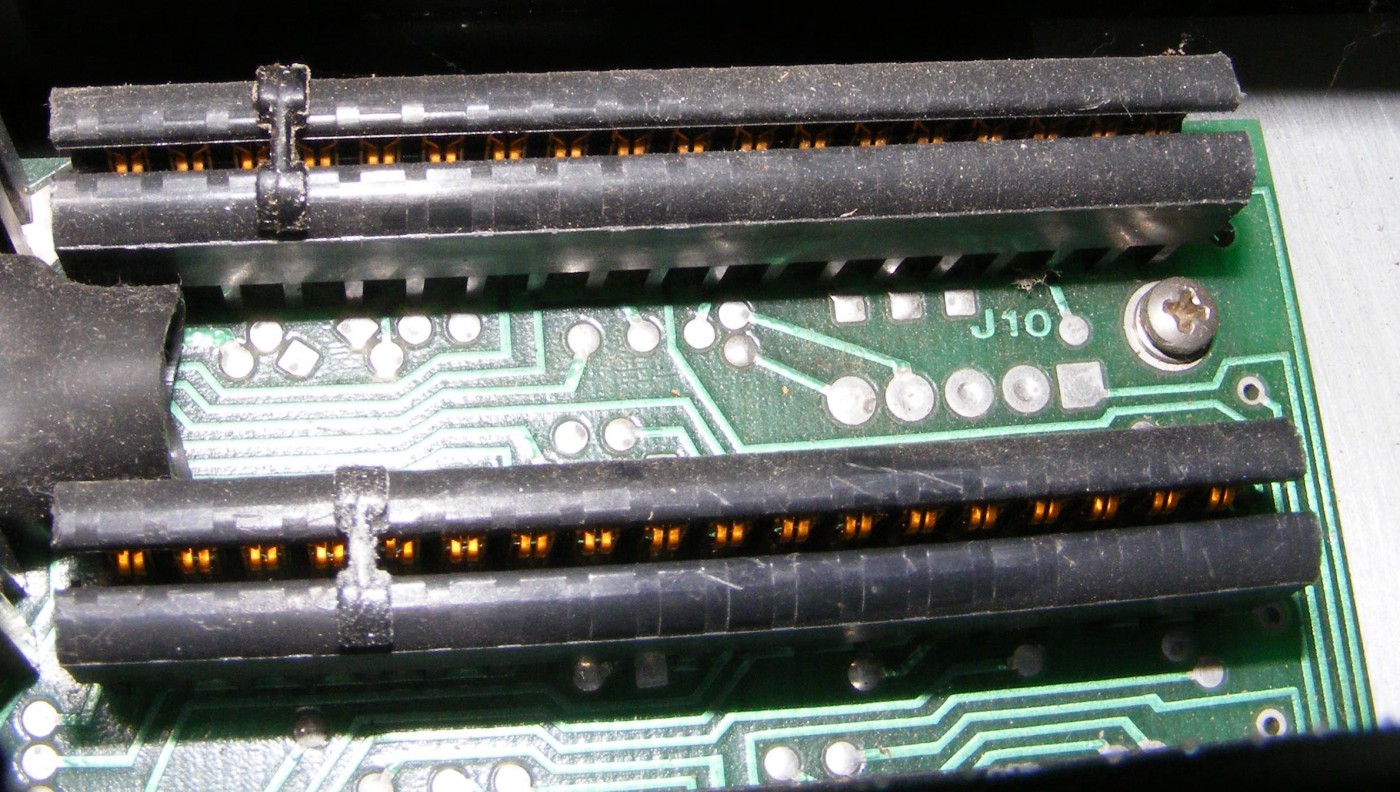

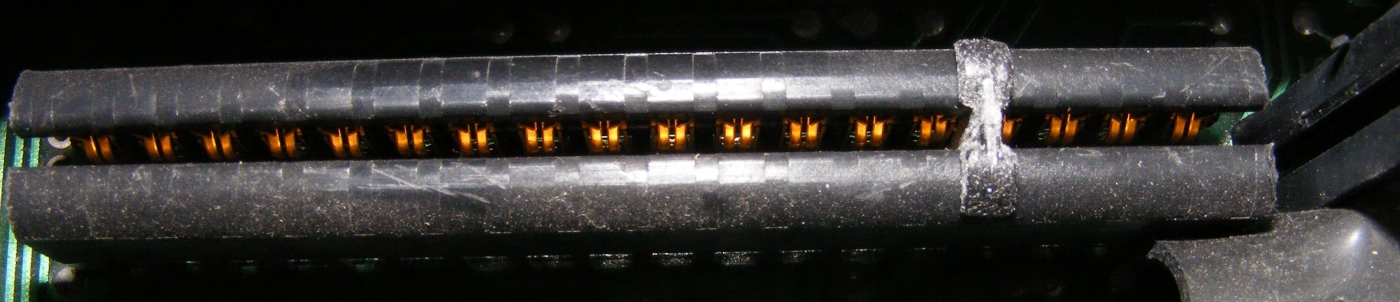

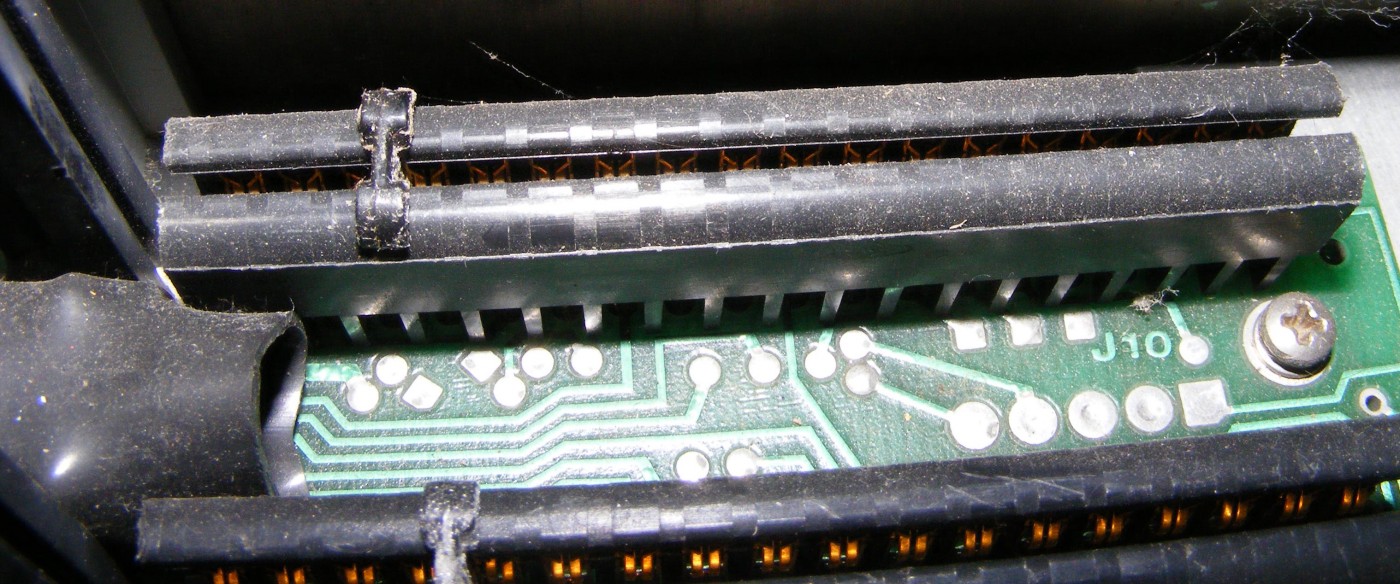

[image]

Misschien herkent iemand dit type connector, zelf heb ik best veel soorten maar deze zit er niet bij.

Een oude print met deze print contacten of connector zou ook welkom zijn.

Graag jullie reactie al vast bedankt met vriendelijke groet,

Loek

Reageer op dit bericht

1835 keer gelezen

Hallo Loek,
misschien heb ik iets voor je.
Alleen enkelzijdig en 28 contacten.

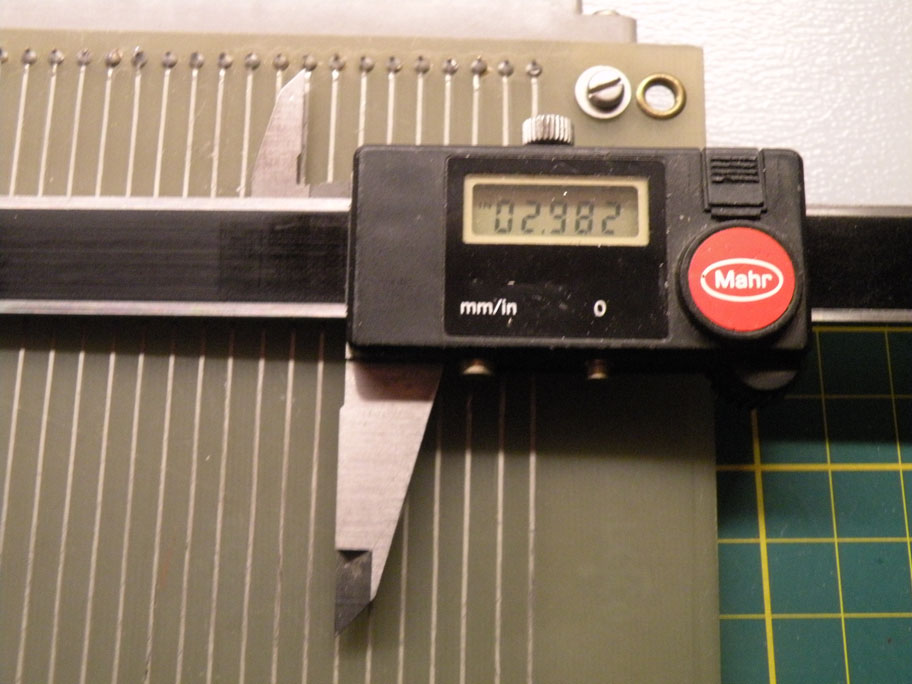

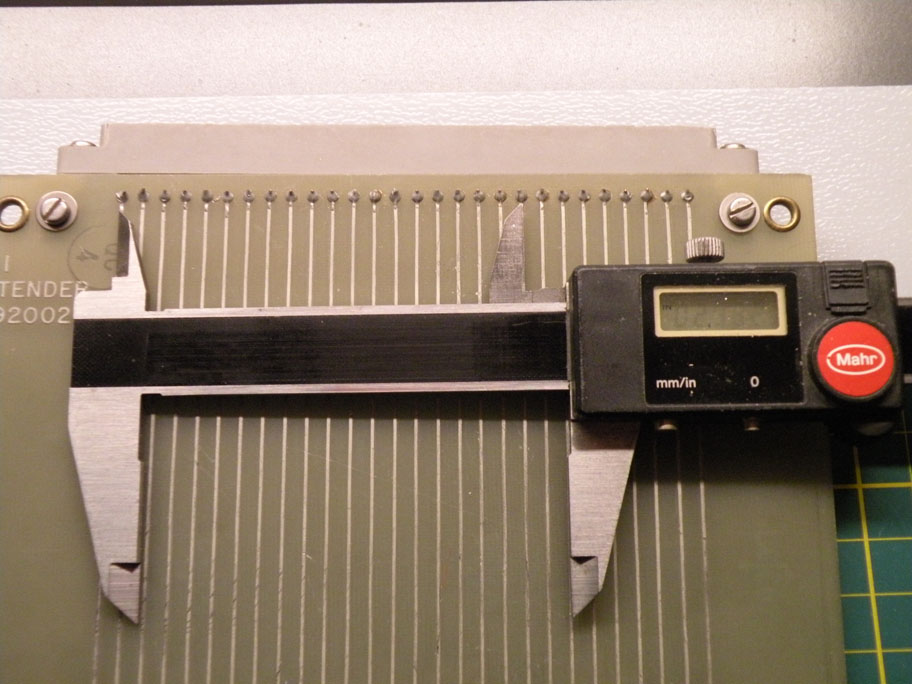

Ik heb de afstand gemeten tussen 20 contacten en meet dan 2,982"
De enige tekst die er op staat is WII Extender 91920020.
Op de connector staat
Winchester Electronics Inc KZ 28

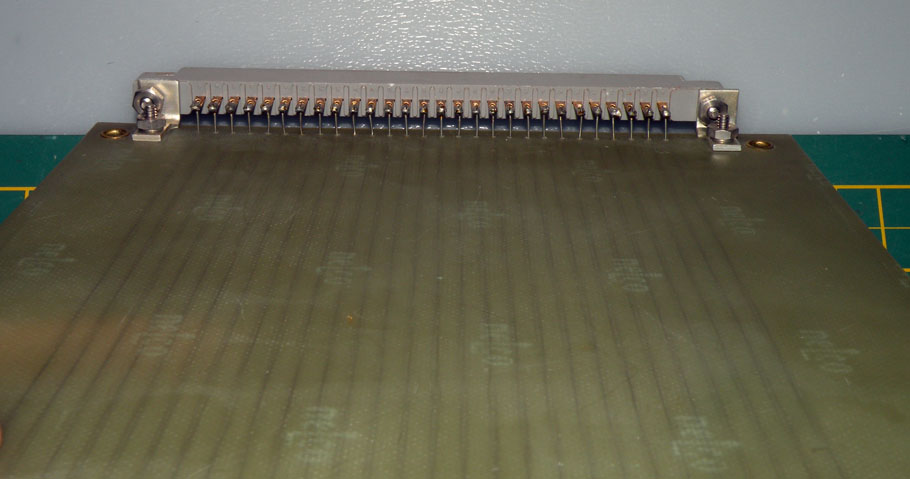

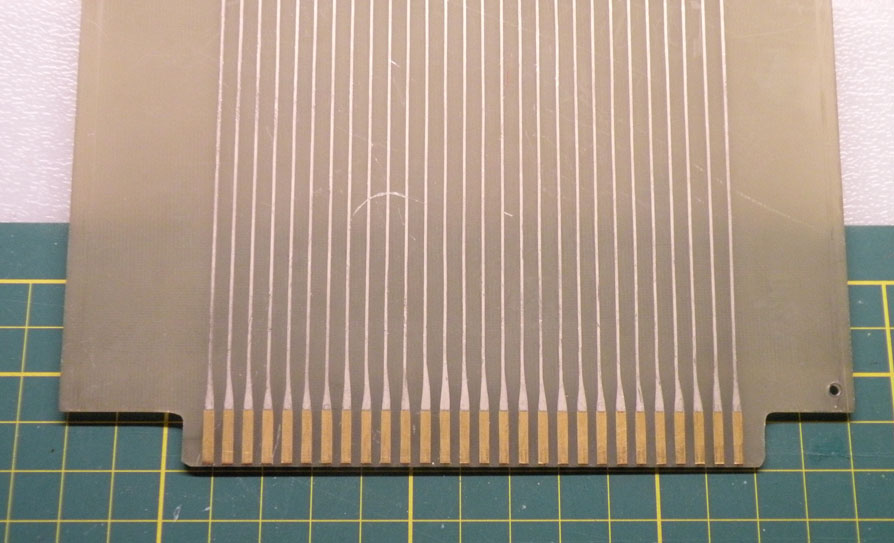

Ik heb een paar foto's gemaakt.
groet, ruud
[image]
[image]
[image]
[image]

Ik zie nu ook dat de afstand van de contacten gelijk zijn aan
mijn HP Extender Board 5060-0049 15 contacten dubbelzijdig
opschrift connector CINCH251 15 30 390

Reageer op dit bericht

1610 keer gelezen

Hallo Loek,
misschien heb ik iets voor je.
Alleen enkelzijdig en 28 contacten.
Ik heb de afstand gemeten tussen 20 contacten en meet dan 2,982"
De enige tekst die er op staat is WII Extender 91920020.
Op de connector staat
Winchester Electronics Inc KZ 28
Ik heb een paar foto's gemaakt.
groet, ruud

Ik zie nu ook dat de afstand van de contacten gelijk zijn aan
mijn HP Extender Board 5060-0049 15 contacten dubbelzijdig
opschrift connector CINCH251 15 30 390
