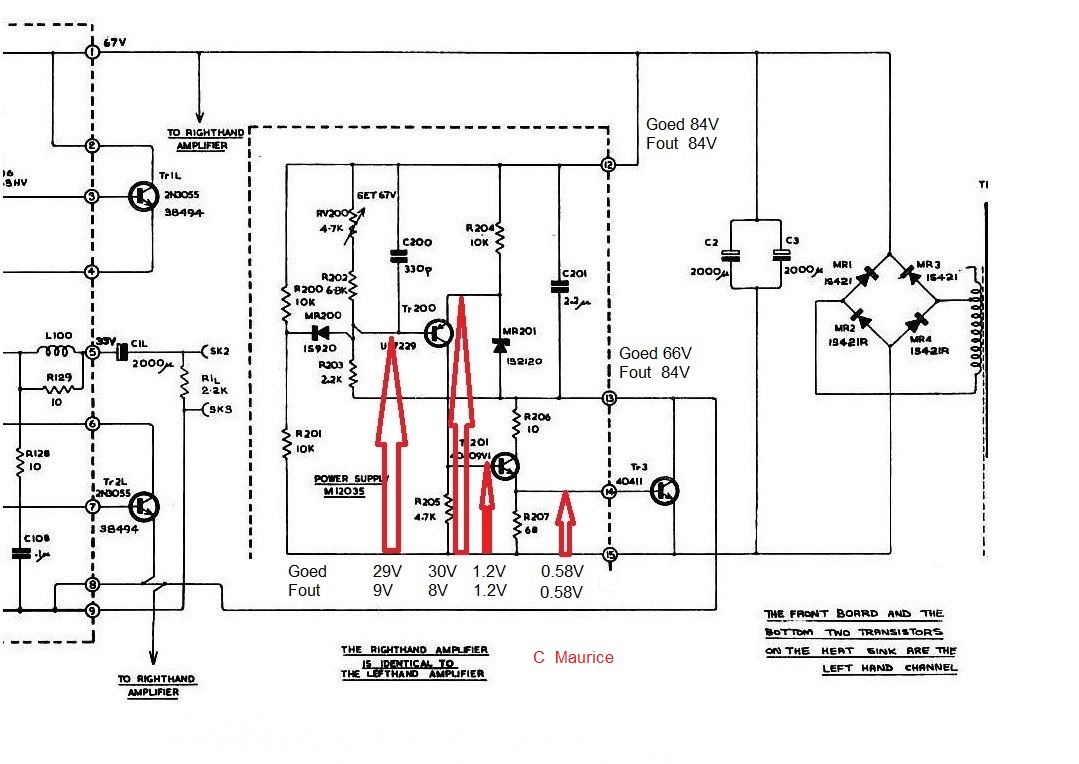

Bij Tr2 staat de basis op een hogere spanning als de emitter, als je tenminste correct gemeten hebt. Tr200 mag dus niet geleiden. Vraag je dus af waarom Tr201 dan toch basisstroom krijgt.
Sluit B-E van TR201 eens kort, de negatieve voedingsspanning moet dan verdwijnen.
De goede reparatievolgorde is meten en conlusies trekken, daarna het defecte onderdeel vervangen. Niet de goede volgorde is: meten en dan maar wat vervangen en concluderen dat het niet werkt.

De rest van de versterker is in orde? Als daar iets fout zitten waardoor die teveel stroom trekt heeft dat ook gevolgen voor de voeding.

Ook bij de goede versterker is de voedingsspanning wat aan de lage kant. (of ik moet iets verkeerd begrepen hebben..) Ik zie dat de versterker zelf op 67 volt werkt. Dan zou je verwachten : 84- 67 : is = 17 volt op het punt waar je nu 66 volt schrijft. (knooppunt 13). Let wel op. deze voeding regelt de - kant. afhankelijk van in welk stuk je zit de meten moet je dus massa van de voltmeter verlegen tussen voedingsground en versterker ground.

6K8 en 10K weerstanden willen wel eens onderbroken zijn.
Deze laten zich echter niet meten in de schakeling....

Dit was de fout in mijn onlangs gerepareerde 303

Succes!

Vraag je nu eens af hoe komt geheel links nu die 9V daar te staan?

Bedoel, R200 en R201 daar deze beide 10K zijn en stroom MR200 in principe significant
klein moet zijn zou daar ca de halve voedingsspanning moeten staan.

Staat die daar?
Dan als daar 9V staat en TR201 klopt aan basis en emitter.
Dan ga je kijken waar de stroom zich gaat verhouden.
Bedoel iets trekt die Basis TR200 naar beneden.
Hoe?
Via Tr3 of verder op punt 8->13.

Dan heb je 1,2V basis TR201
Hoe komt deze daar?
Door de stroom van R205.
Hoe loopt die stroom?
R204 TR200 C-E en R205, toch? Zie geen knoop op lijn naar punt 13.

Dus hoe komt dat punt R204-Tr200-Collector dan op 8V?
Lijkt me raar, er zou dan 76V OVER R 204 moeten staan.
U = I x R => 10k en 76V reken uit.

En zo puzzel je die versterker uit.
