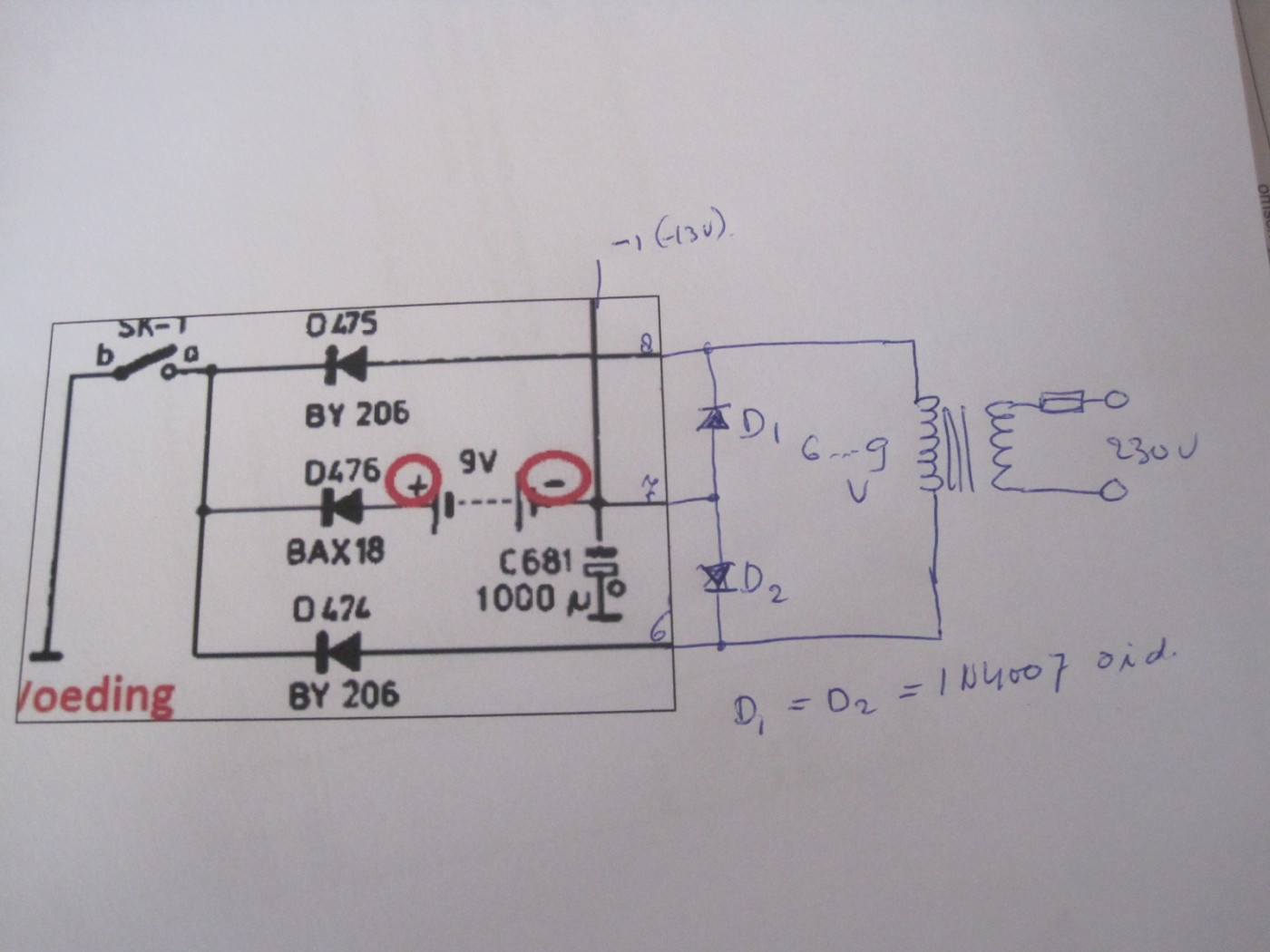

Zoek een trafo’tje die twee keer 9 V. levert en monteer die als vervanger. Desnoods eentje die maar één keer 9 V. levert, dan moet je twee diodes extra plaatsen om de brugschakeling compleet te maken. Je gebruikt dan alleen de draden die aan punt 6 en 8 van de originele trafo zaten en je monteert twee dioden van punt 6 en 8 naar het punt waar pen 7 van de trafo aan zat. De cathodes komen aan de buitenste aansluitingen van de nieuwe 9 V. trafo. Je hebt dan de brugschakeling compleet.
Of je koopt zo’n instelbare stekerlader die je aansluit op de + en - van de batterijhouder.

Groeten,
Peter

Het lijkt er op dat je ergens sluiting hebt en dat daarom de spanning in zakt.
Het originele trafootje is voorzien van een thermische beveiliging die stuk gaat bij overbelasting. Deze kun je er uit trekken en eventueel vervangen door iets anders wat de trafo beveiligd. Maar eerst de sluiting opsporen
Succes
Groet Jan

Volgens de service manual (Google Philips_22GF423.pdf als u wilt) zoek ik onderdeel T468 met bestelnummer "4822 145 30108", uiteraard nergens te vinden.

T468 is alleen het positienummer zodat je hem in de stuklijst van de documentatie terug kunt vinden, zegt verder weinig over de eigenschappen.

4822 enz. is het nummer waarmee je hem vroeger bij Philips kon bestellen, maar dat stond nooit op de trafo zelf dus altijd lastig te vinden in een doos met slooptrafo's.

Op de transformator zelf staat "3122 108 34202" en WA565 maar hier kan ik helemaal niets over vinden.

3122 108 34202 is het belangrijkste nummer, dit is het artikelnummer dat er door de fabriek intern aan werd toegekend. Als de eerste 11 cijfers overeenkomen, heb je een passende trafo. Het laatste cijfer is de revisie (1 t/m 9, 0 voor "maakt niet uit").

Dit nummer noteer ik ook in mijn eigen databestanden zodat het later makkelijker is om een trafo bij een apparaat te zoeken of andersom.

WA565 betekent dat de trafo in mei 1975 gefabriceerd is in Wetzlar. De platenspeler zelf zal dus in mei of kort daarna van de band zijn gerold (meestal in Hasselt of Flers, eventueel in Berlijn), maar dat is allemaal af te lezen op de stickertjes van het apparaat zelf.

Zie wat er gebeurt als er wat defect is in de versterker.

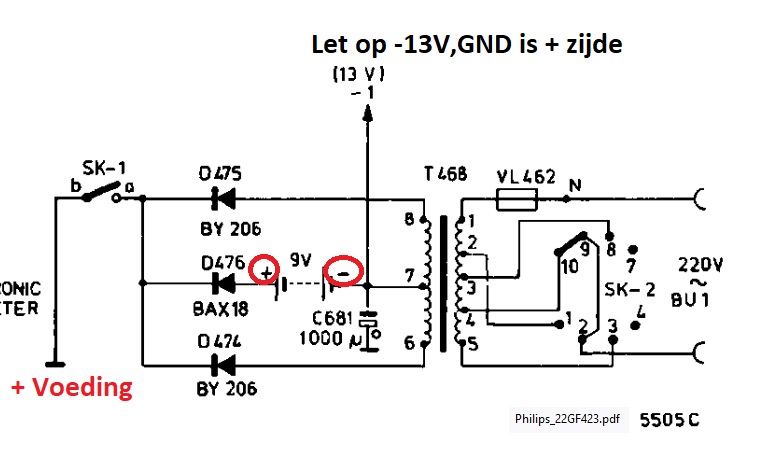

Let op Voeding positieve zijde is de gnd in dit geval.
Dan de versterker voeding is 9V bij batterij en 13V bij netspanning

Zie wat er fout kan gaan en dus spanning kan inzakken.

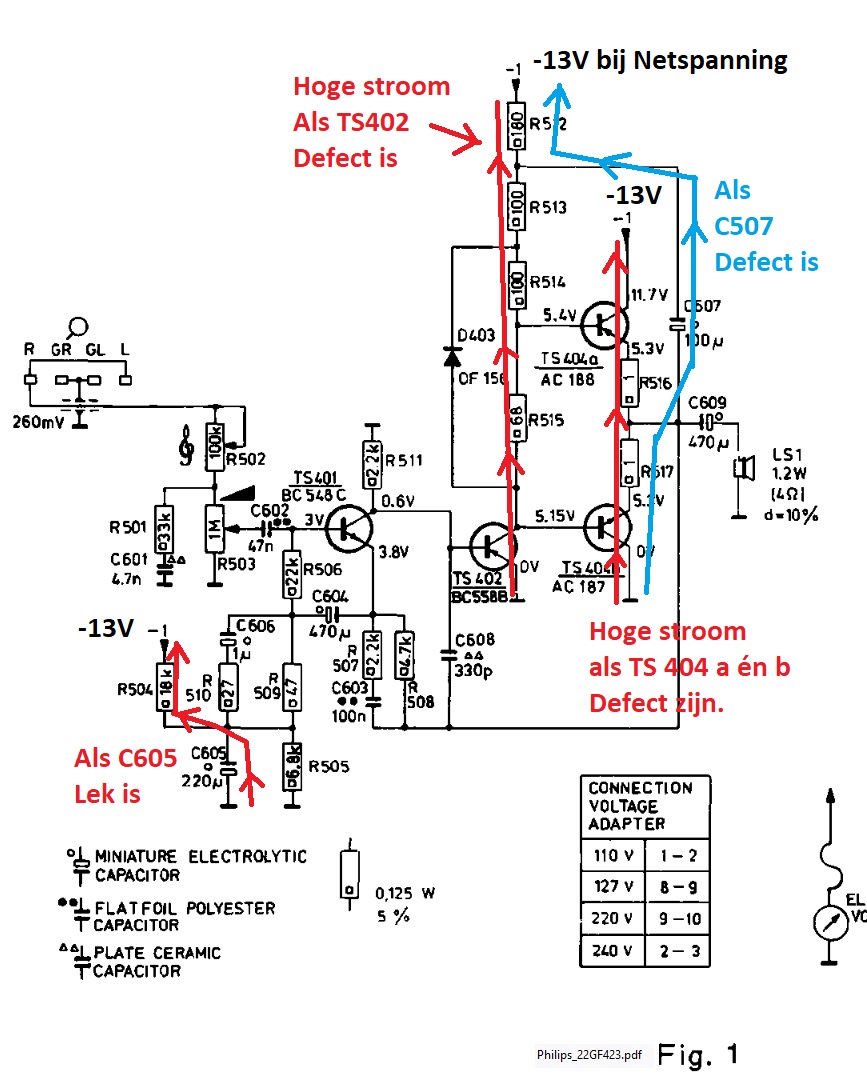

Zie bijvoorbeeld als je R516 en R517 los haalt je de beide eindtorren kunt uitsluiten.
