Philips Laboratory Series tuner 22AH673 MF IC (Gezocht)

door RPHS @, 18-05-2020, 11:06 (1651 dagen geleden)

Deze tuner heeft een defect FM IF/Limiter IC (IC3).
Het is een DIL8 IC met opschrift 2121 en 7709.
Zoektochten hebben tot dusver niets opgeleverd; het is bekend Philips voor deze "Laboratory Series" obscure typenummers gebruikt voor veel onderdelen.
Heeft iemand een idee wat het werkelijke typenummer zou kunnen zijn?
Ik overweeg een TA7061 te proberen (SIL, IF/Limiter)...

Hartelijke groeten,
Rob Steegs

Reageer op dit bericht
  2729 keer gelezen

Philips Laboratory Series tuner 22AH673 MF IC

door Maarten Bakker ⌂ @, Haarlem/Delft, 18-05-2020, 13:00 (1651 dagen geleden) @ RPHS

Aan de hand van het uiterlijk is de fabrikant wellicht te achterhalen. Toshiba lijkt me in eerste instantie niet, deze dingen zijn in Amerika ontwikkeld dus dan denk je eerst aan fabrikanten als Motorola, NS, Fairchild, TI, etc.

Reageer op dit bericht
  2589 keer gelezen

Philips Laboratory Series tuner 22AH673 MF IC

door soundman2 @, Wouw, 18-05-2020, 14:56 (1651 dagen geleden) @ Maarten Bakker

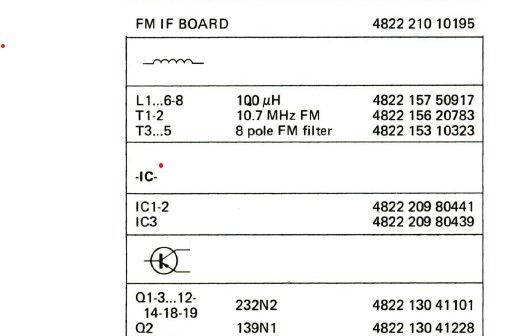

Is er niets meer met het 12nc te doen?
[image]

Reageer op dit bericht
  2583 keer gelezen

Philips Laboratory Series tuner 22AH673 MF IC

door RPHS @, 18-05-2020, 15:58 (1651 dagen geleden) @ soundman2

Helaas, die zoektocht heeft niets opgeleverd.
Dit IC verschilt van de overige MF IC's dat er ook een limiter in zit voor de AM onderdrukking.
Als deze zoektocht niets oplevert, ga ik het met een TA7061 proberen.

Reageer op dit bericht
  2567 keer gelezen

Philips Laboratory Series tuner 22AH673 MF IC

door Maarten Bakker ⌂ @, Haarlem/Delft, 18-05-2020, 18:30 (1651 dagen geleden) @ RPHS

Zou je anders nog even een foto kunnen maken van het IC? De kans dat iemand dan de fabrikant herkent lijkt me nog vrij groot. Dan is het met wat geluk alleen nog een kwestie van kijken wat die fabrikant rond 1977 in het assortiment had.

Reageer op dit bericht
  2627 keer gelezen

Philips Laboratory Series tuner 22AH673 MF IC

door RPHS @, 18-05-2020, 19:44 (1651 dagen geleden) @ Maarten Bakker

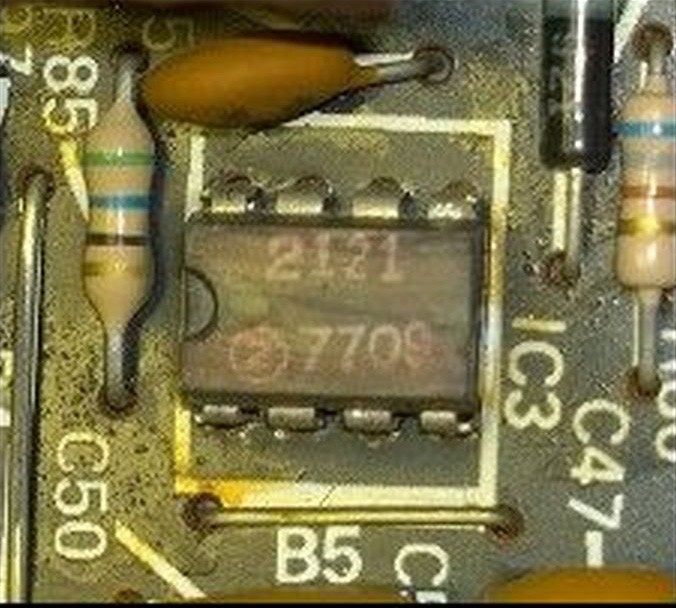

[image]

Ik herken het logo niet, ook aan de onderkant staat niets wat ik herken.

Reageer op dit bericht
  2541 keer gelezen

Philips Laboratory Series tuner 22AH673 MF IC

door Maurice ⌂ @, Dordrecht, 18-05-2020, 20:38 (1651 dagen geleden) @ RPHS
Gewijzigd door Maurice, 18-05-2020, 20:51

7709 is productie jaar en week IC,
Tuner zelf zou ergens medio 1978 zijn dus heel goed mogelijk dat 1977 week 6 IC.

Blijft over 2121 als codering.
Klopt ook daar IC3 in schema staat "121-1"

Reageer op dit bericht
  2512 keer gelezen

Philips Laboratory Series tuner 22AH673 MF IC

door Maurice ⌂ @, Dordrecht, 18-05-2020, 21:05 (1651 dagen geleden) @ Maurice
Gewijzigd door Maurice, 18-05-2020, 21:07

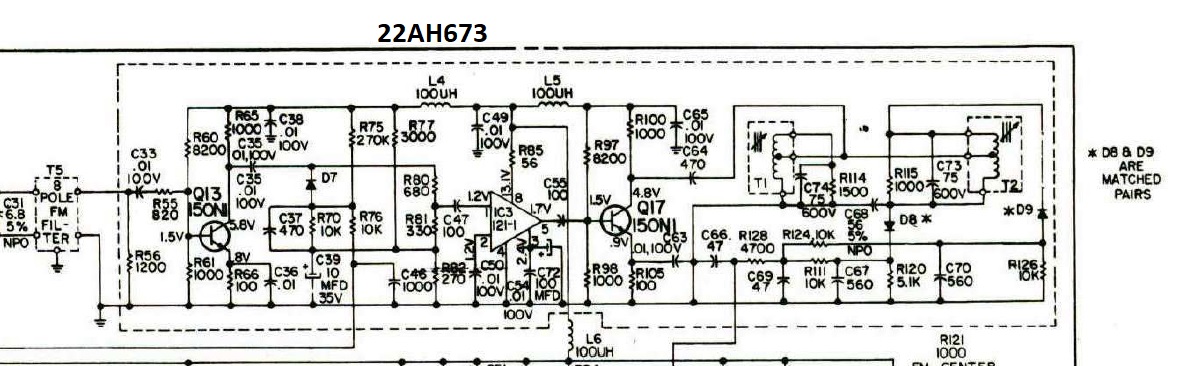

Schema 22AH673 IC3
[image]

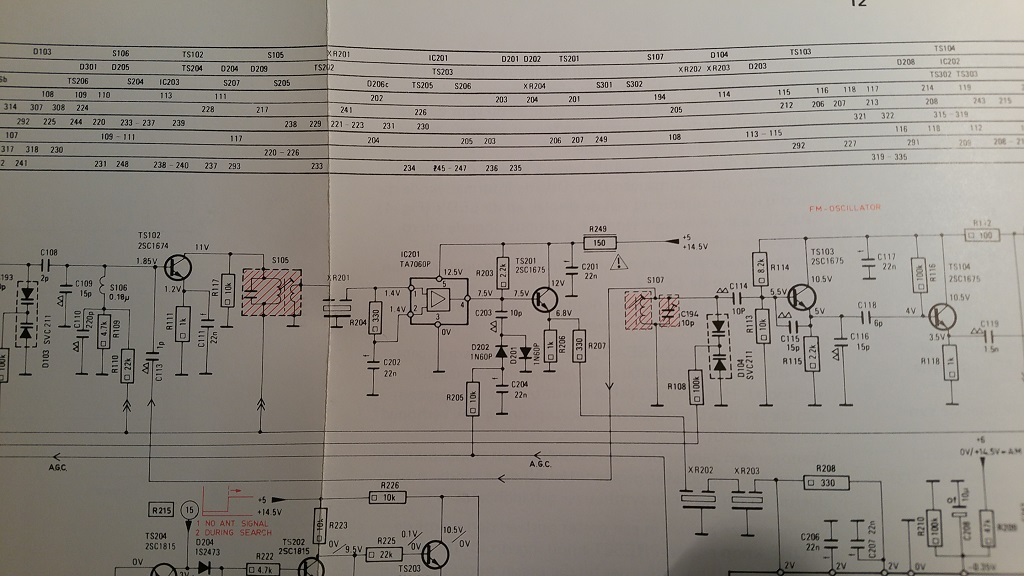

Zie hier in de Philips 22AH109 wordt de TA7060P ingezet.
Echter let op de Uitgangsspanning van 7,5V.
Dus even zien hoe dat bij jouw uitpakt.
[image]

Reageer op dit bericht
  2604 keer gelezen

Philips Laboratory Series tuner 22AH673 MF IC

door franc @, Loosbroek, 18-05-2020, 22:50 (1651 dagen geleden) @ Maurice
Gewijzigd door franc, 18-05-2020, 22:59

Heel vroeger had je de UA703 tussen de MF trappen zitten, wellicht alleen als FM IF versterker.
Bv Gorler bouwde er tuners mee en ook in meerdere Duitse toestellen kun je ze tegenkomen.
Ik heb ooit een defecte Blaupunkt Frankfurt autoradio gehad met defect MF IC, welke weet ik niet meer.
Autoradio kwam dacht ik uit 1979/1980.
Toen er een UA703 ingezet op extra printje en met succes!

In het begin van de jaren 70 waren er wel meer Fabrikanten die op amp’s toepasten in de IF versterkers, Sansui, Pioneer, Marlux.
,
Misschien heb je daar iets aan.
De AH673 is wel wat later gebouwd maar de opzet doet me aan oudere tuners denken, maar vergeet niet dat de tuner een topmodel is!

Groet Frank

Reageer op dit bericht
  2477 keer gelezen

Philips Laboratory Series tuner 22AH673 MF IC

door Maurice ⌂ @, Dordrecht, 18-05-2020, 23:16 (1651 dagen geleden) @ franc

Die 22AH109(1981) zie link kan er denk ik ook wat van.

Toevallig zat dit schema in mijn service map en daar mij de FM opzet identiek lijkt
was om aan te geven dat TS goed zat met de keuze TA7060P.
Tenminste hij heeft het over de TA7061P maar kan kleine verbeter sesie zijn van de 7060.

Reageer op dit bericht
  2493 keer gelezen

Philips Laboratory Series tuner 22AH673 MF IC

door Maarten Bakker ⌂ @, Haarlem/Delft, 19-05-2020, 00:44 (1651 dagen geleden) @ RPHS
Gewijzigd door Maarten Bakker, 19-05-2020, 01:16

De opdruk is niet echt herkenbaar, mogelijk heeft Maggotbox die zelf gedaan (blanke IC's besteld of afgeschuurd). Zoeken is nog best lastig. Ik moet de MC1350 nog bekijken, maar de behuizing lijkt niet op Motorola. De MC1330, MC1349, SN76603 of µA703 heb ik even snel gecontroleerd en lijken qua opbouw, functie en/of aansluitingen compleet anders dus die vallen alvast af.

Een voordehandliggende fabrikant zou ook Signetics kunnen zijn (net als Maggotbox is Signetics op enig moment overgenomen door Philips).

De TA7060 zal mogelijk andere in- en uitgangsniveau's hebben zo aan het schema te zien en op zijn minst aanpassingen nodig maken.

Reageer op dit bericht
  2493 keer gelezen

Philips Laboratory Series tuner 22AH673 MF IC

door RPHS @, 19-05-2020, 19:36 (1650 dagen geleden) @ RPHS

Allen,

Veel dank voor de informatie en het meedenken.
Ik ga op zoek naar een TA7061, ik denk dat ik daarmee een goede kans van slagen heb.

Hartelijke groeten,
Rob Steegs

Reageer op dit bericht
  2467 keer gelezen

Philips Laboratory Series tuner 22AH673 MF IC

door RPHS @, 03-06-2020, 17:10 (1635 dagen geleden) @ RPHS

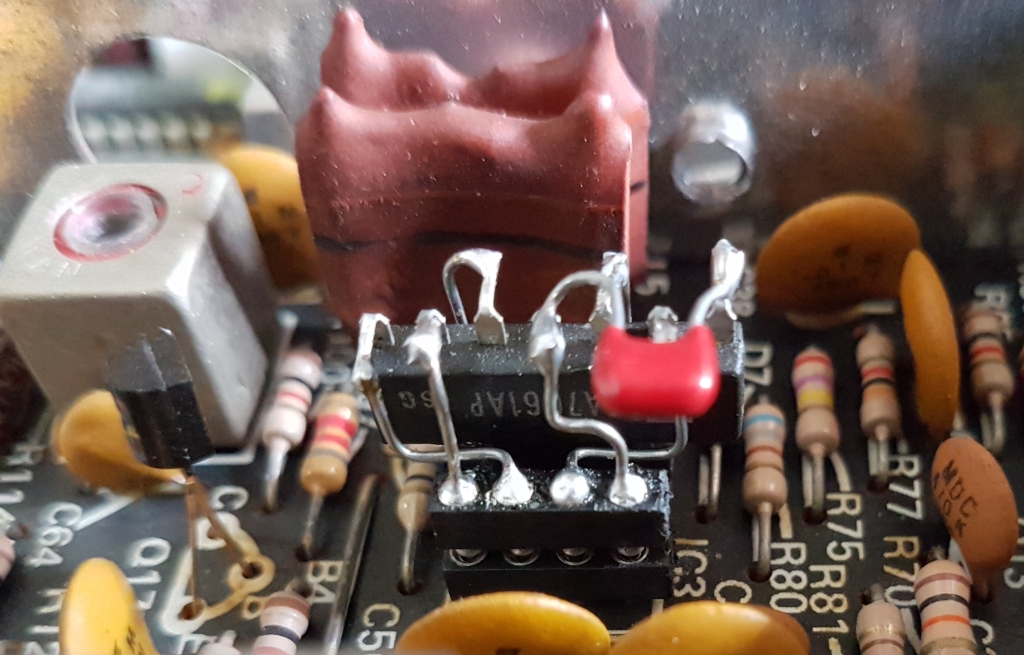

Inmiddels van een forumlid een TA7061AP toegezonden gekregen.
Deze gemonteerd op een voetje, en enkele kleine modificaties uitgevoerd aan de hand van de gegevens van de fabrikant.
Ingeschakeld: meteen geluid, maar voornamelijk geruis en gekraak.
Na het schoonmaken van de contacten van de afstemcondensator en het afregelen van met name de detectie en decoder (vermoedelijk ontregeld door een "reparatiepoging" van de vorige eigenaar) speelt deze ontvanger buitengewoon goed.

Nogmaals hartelijk dank aan allen voor de bijdragen!

Rob.

[image]

Reageer op dit bericht
  2414 keer gelezen

Philips Laboratory Series tuner 22AH673 MF IC

door kris ⌂ @, Gent, België, 03-06-2020, 21:33 (1635 dagen geleden) @ RPHS
Gewijzigd door kris, 03-06-2020, 22:15

mooi resultaat en héél kundig soldeerwerk.

Reageer op dit bericht
  2377 keer gelezen

Philips Laboratory Series tuner 22AH673 MF IC

door Maarten Bakker ⌂ @, Haarlem/Delft, 03-06-2020, 22:10 (1635 dagen geleden) @ RPHS

Goed om te weten dat dit werkt! Wat voor onderdeel (condensatorwaarde?) heb je gebruikt?
