Onbekende Philips TV 10CX1125 (Algemeen)

door kris , Gent, België, 19-05-2020, 15:42 (1650 dagen geleden) @ Maurice
Gewijzigd door kris, 19-05-2020, 15:45

voor de aardigheid wat plaatjes.

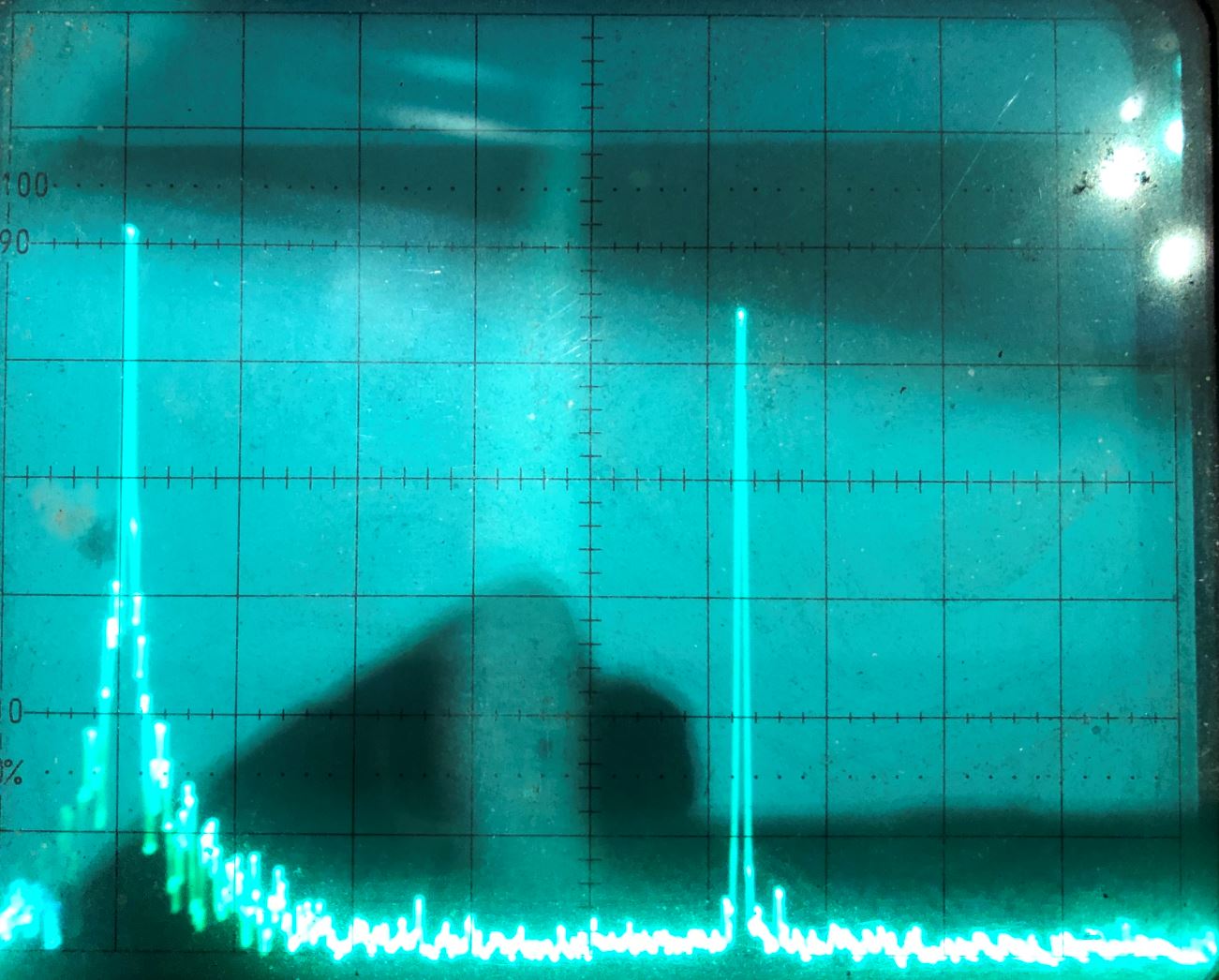

spectrum plaatje normale zender. 1MHz/div. je ziet dat de geluiddraagolf 5,5 Mhz boven de beelddraaggolf zit. (+ wat stof op het display..)

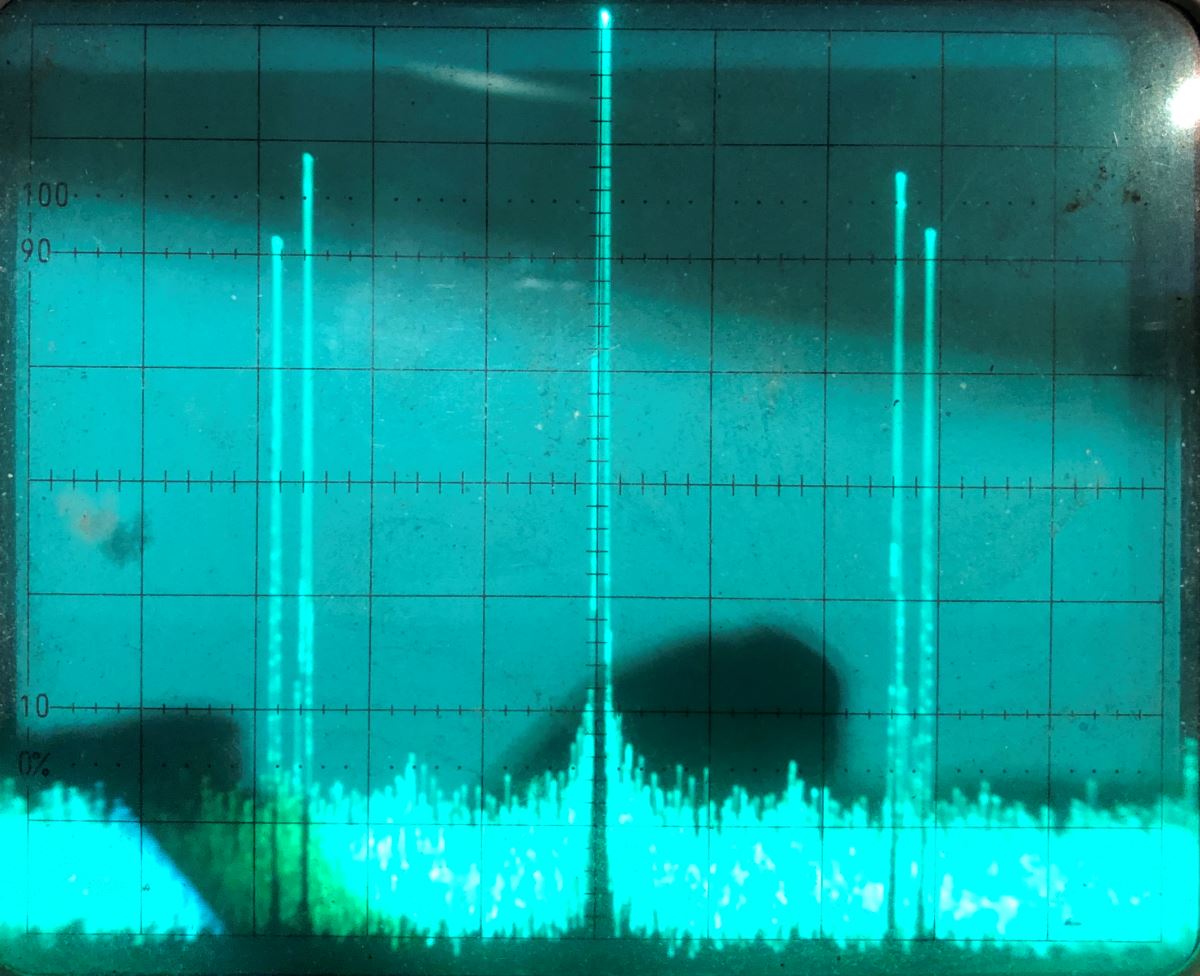

Nu hetzelfde plaatje bij 20 Mhz/div en resultaat van menging (mengoscillator is hoogste streep tussenin). er ontstaat een een tweede beeld en geluiddraagolf, maar omgekeerde posities. Dat doet het extra kastje ook, enkel voor de twee laagste kanalen in band één.

ter info

bij gebruik van een gewone service testbeeldgenerator bots je nooit op dat probleem, daar zit geen nyquistfilter in, dus beide zijbanden bestaan.
Voor het schieten van de plaatjes hierboven is een "echte" TV modulator gebruikt en geen blikken doosje uit een of andere videorecorder
