Beste Forum Leden,

Is er een eenvoudige manier om 2 potmeters in dubbel deck uitvoering ook we stereo potmeter genoemd, aan elkaar te verbinden zodat deze met een knop bedienbaar zijn?.

Er bestaan wel gestapelde potmeters met 4 decks, maar die zijn erg prijzig.

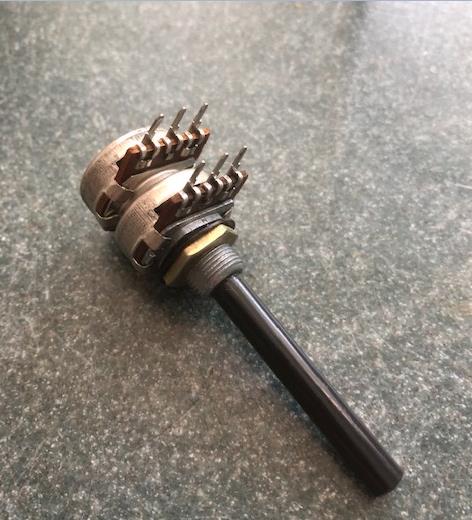

Hier een afbeelding van een stereo potmeter waarvan ik er dus twee gelijktijdig wil kunnen draaien.

Groet,

Pim
[image]

Reageer op dit bericht

2534 keer gelezen

Volumeregelaars met gescheiden assen zul je niet zo gemakkelijk vinden. De meeste stereopotentiometers hebben een al, die beide lopers gelijktijdig bedient.
Ook de potmeter op de foto heeft geen gescheiden assen.

Edit, de vraag een beetje verkeerd begrepen.
Je kunt een geïntegreerde volumeregelaar gebruiken. Meestal zijn die dubbel, maar desgewenst kun je tig audiokanalen regelen met een enkele potmeter. De potmeter voert alleen een DC spanning dus de bedrading hoef je ook niet af te schermen.
Hier staat een zelfbouw versie met gewone ic's
https://www.eleccircuit.com/digital-volume-control-circuit-schematic/
Hier kun je een datasheet downloaden van een 4-voudig digitaal gestuurd volume control IC PGA4311
http://www.ti.com/audio-ic/amplifiers/volume-control-ics/products.html

Eentje met up/down toetsen
https://www.maximintegrated.com/en/products/analog/data-converters/digital-potentiometers/MAX5486...

Een beetje rondzoeken op het www opent een schat aan gegevens.

Reageer op dit bericht

2424 keer gelezen

Dag Soundman 2,

Het gaat eigenlijk om het volgende geval.
Ben met een laagdoorlaat filter aan het stoeien, hieronder het schema.

De condensatoren in het ontwerp zijn vaste waarde, de weerstanden hebben voor elke frequentie een andere waarde.

Eerst wilde ik het omschakelen naar een andere frequentie doen met relais, maar toen kwam het idee op om parallel aan de weerstanden R7/R8/R9/R10 een potmeter te plaatsen, maar er moeten wel vier weerstandswaarden in een keer veranderd worden, vandaar het idee om een potmeter te zoeken of om er een samen te stellen uit 2 stereo potmeters.
Groet,
Pim

[image]

Reageer op dit bericht

2378 keer gelezen

Als er niet continu iets geregeld moet worden, zou je nog gebruik kunnen maken van instelpotmeters van bijv. PIHER. Die hebben een soort ovaal gat. Als je er vier achter elkaar zet, kun je daar een asje doorheen steken en ze dus tegelijk regelen. Je bent dan ook nog vrij in het kiezen van een waarde voor elke trap.
Ze zijn wel lineair.

[image]

datasheet https://www.piher.net/pdf/14-PT15v03.pdf

Reageer op dit bericht

2350 keer gelezen

Dag soundman2,

Dat is een goed idee, er moet wel regelmatig aan gedraaid worden, want om de juiste frequentie te vinden zal er in het begin regelmatig aan worden gedraaid.

Maar om mee te experimenteren is het een goedkope oplossing, ga er mee aan de gang.
Bedankt voor de inbreng.
Groet,
Pim

Reageer op dit bericht

2324 keer gelezen

Ik heb nog een datasheet bijgevoegd. Er zijn meerdere curves en het aantal bewegingen is voor de gewone serie 200K. Dat is meer dan een dagje knoppen draaien.

Reageer op dit bericht

2345 keer gelezen

Bedankt.

Reageer op dit bericht

2325 keer gelezen

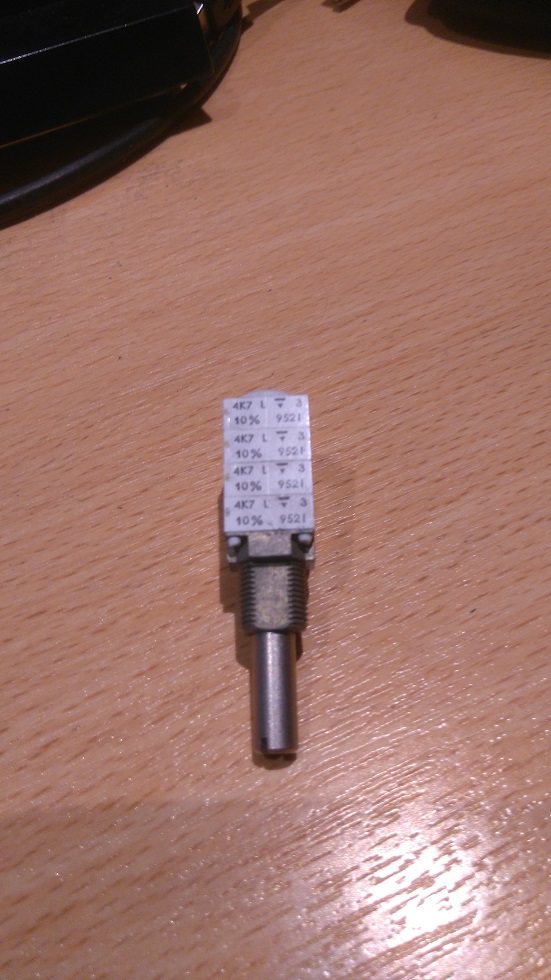

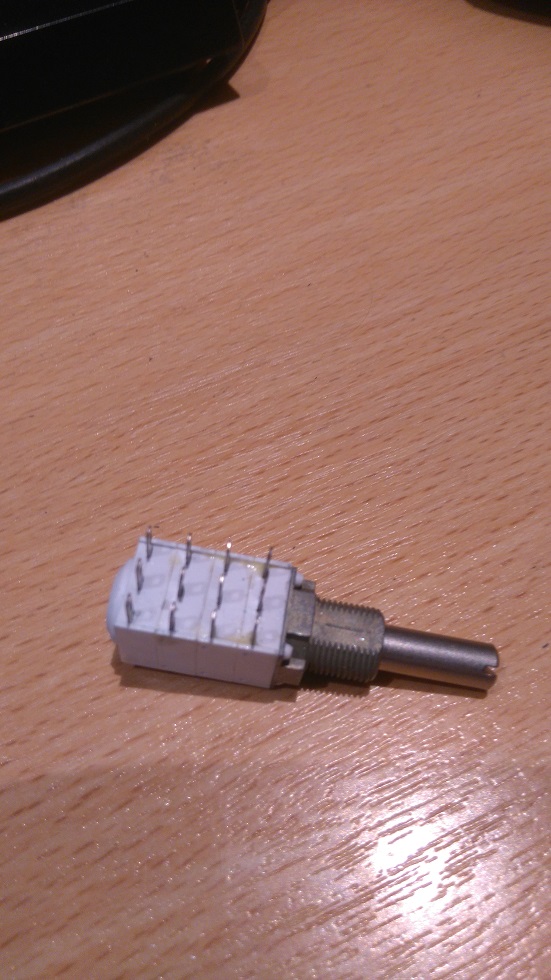

Ik heb hier het model zoals op bijgevoegde foto's. De waarden van de vier potentiometer is echter maar 4K7. Deze potentiometers zijn nieuw. [image] [image]

Reageer op dit bericht

2358 keer gelezen

Hoi Wilfried,

Dat is inderdaad heel jammer dat hij maar 4,7K is.

Hij zou 100k moeten zijn om het gebied wat geregeld moet worden te overbruggen.

Maar in ieder geval bedankt voor de inbreng.

Groet,
Pim

Reageer op dit bericht

2358 keer gelezen

Hoi Soundman2,

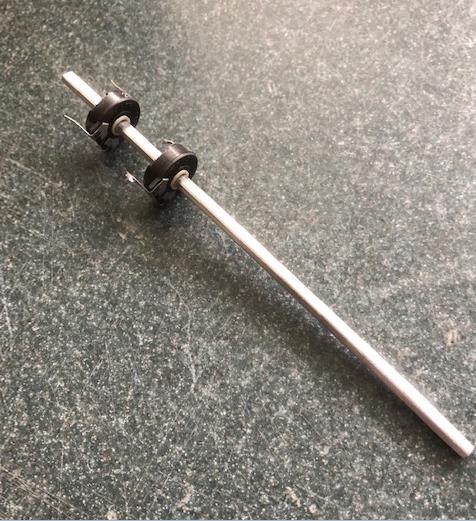

Er wordt bij Radio Twenthe Den Haag gezocht naar een 4 deck potmeter 100 K, die zou ergens op de 3de etage moeten liggen.

Maar mocht die niet boven water komen dan is de as voor de 100 k instel potje staand al gemaakt.
Groet,
Pim

[image]

Reageer op dit bericht

2265 keer gelezen

Hoi Pim, bij aliexpress heb ik ze zien staan. 4 ganged potentiometer 100k en niet duur.
Zoek maar eens.

Groet Harry

Reageer op dit bericht

2362 keer gelezen

heb ze daar ook vandaan voor mijn subwooferfilter 4 X 100k,
met een getande as.

--
Cees PA1DBA

Reageer op dit bericht

2353 keer gelezen

Hoi Goldline,

Er wordt bij Radio Twenthe Den Haag gezocht naar een 4 deck potmeter 100 K, die zou ergens op de 3de etage moeten liggen.

Maar mocht die niet boven water komen dan is de as voor de 100 k instel potje staand al gemaakt.
Groet,
Pim
[image]

Reageer op dit bericht

2268 keer gelezen

Hoi Harry,

Er wordt bij Radio Twenthe Den Haag gezocht naar een 4 deck potmeter 100 K, die zou ergens op de 3de etage moeten liggen.

Maar mocht die niet boven water komen dan is de as voor de 100 k instel potje staand al gemaakt.
Groet,
Pim

[image]

Reageer op dit bericht

2286 keer gelezen

De as is mooi gemaakt. Om vier potmeters te regelen moet je wel de staande versie hebben. Met deze kan je bijv wel vier printen tegelijk regelen als die vertikaal achter elkaar staan.
Voor de proefnemingen en het meten lijkt het prima opgelost.

Reageer op dit bericht

2288 keer gelezen

Hoi Soundman2,

Dat gaan ook staande instel potmeters worden maar die had ik niet in huis, dus vandaar de liggende.

Groet,

Pim

Reageer op dit bericht

2249 keer gelezen
