Philips N2554 -reparatie verslag (Toestel of techniek)

door Maurice ⌂ @, Dordrecht, 01-06-2020, 22:10 (1416 dagen geleden)
Gewijzigd door Maurice, 01-06-2020, 22:37

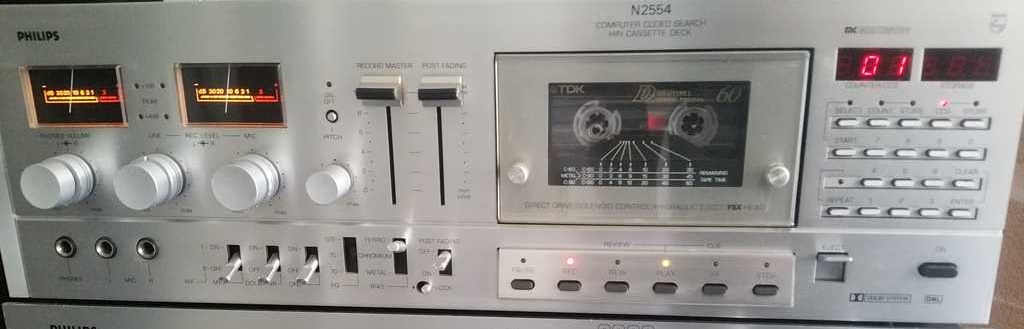

Onlangs deze Philips N2554 CassetteDeck overgenomen bij de T8000 set.
Een cassettedeck met CCS systeem wat alleen toegepast is ooit op de N2554 en de N5846.
Pas 15 jaar later werd een dergelijk zoeksysteem weer toegepast op de DCC van Philips.

VIDEO -werking CCS systeem,volg de link.
[image]

Het deck had in zijn leven nogal wat meegemaakt reeds en functioneerde maar half.
Zo was om te beginnen er al geen geluid uit te vernemen.

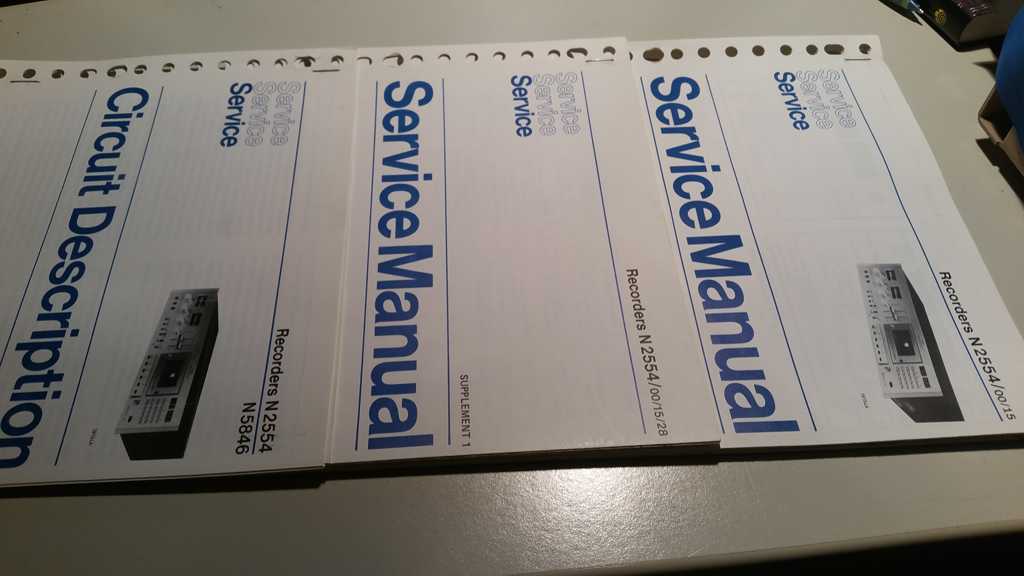

In de map schema's de gehele set N2554 gevonden, incl Supplement1 (Foutzoek Boom) en de Cricuit Description van het C.C.S.Systeem (Coputer Coded Search).
Altijd handig.
[image]

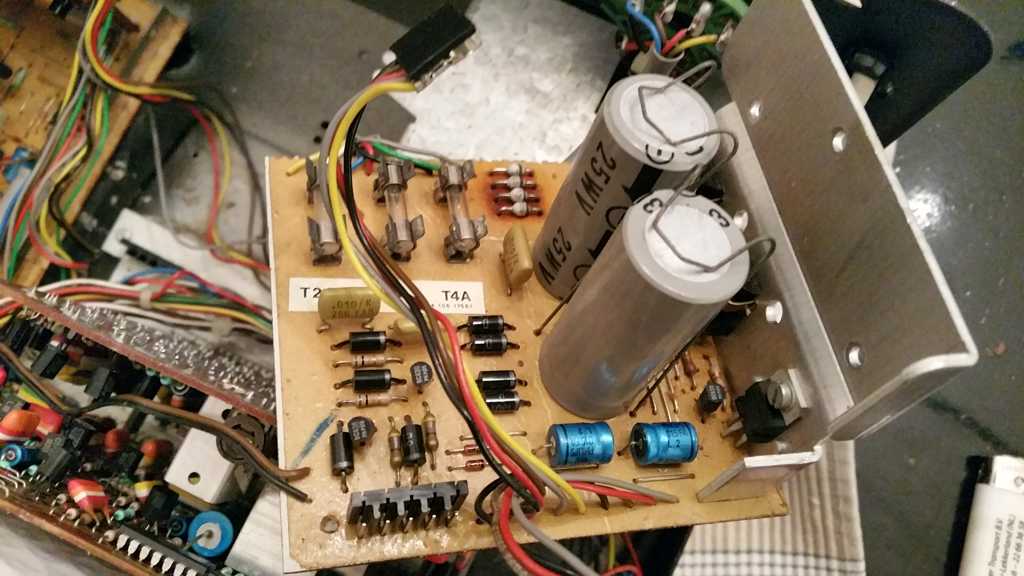

Als eerste bleek dat de voeding niet in orde was, de +15Vdc lag er uit, 78M15.
[image]

Er kwam al meer leven in.
Na reiniging van koppen en drukrol was daar de ellende, de drukrol is aan einde van latijn en de band zwabbert over de koppen.

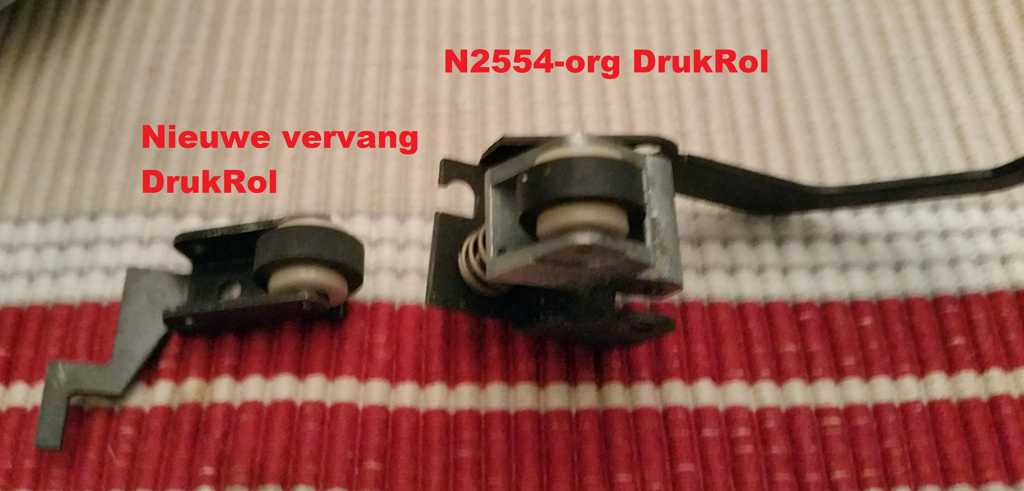

In de bak reserve drukrollen een vervanger gevonden, NOS, hopen dat die nog even mee gaat.

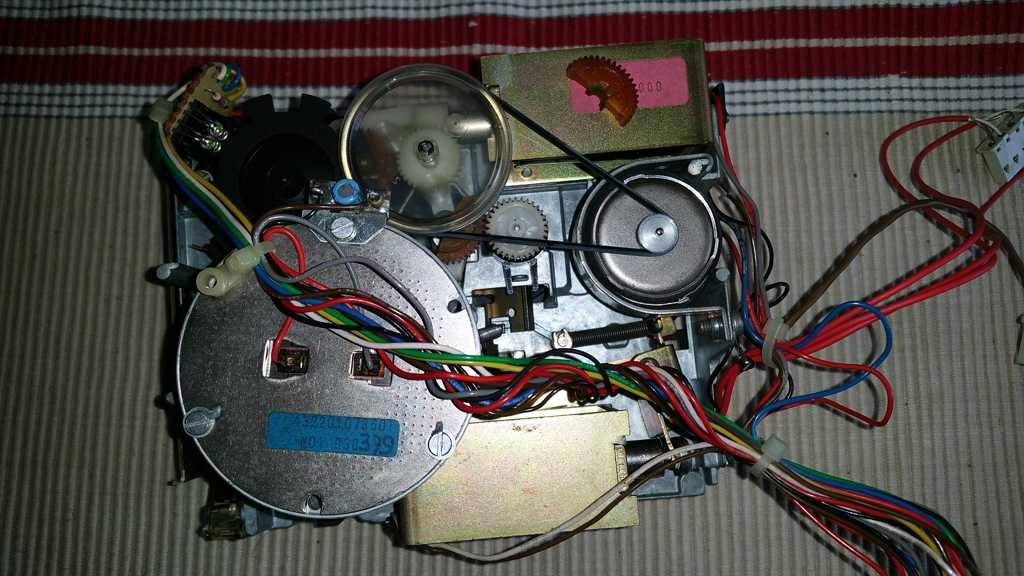

Cassette loopwerk Mechaniek gaat er vrij eenvoudig uit.
Het zit met 4 rubbers opgehangen en door bovenzijde 2 beugels losschroeven,
wat stekkers los nemen heb je gehele deck zo in je handen.
Was even puzzelen hoe de rol van de as gaat, maar na EERST goed kijken blijken de asjes Taps te zijn, een klein tikje aan de juiste zijde en asje kon uitgenomen worden.
Ook direct beide Cassette detectie schakelaars gereinigd, was hard nodig.

[image]
[image]

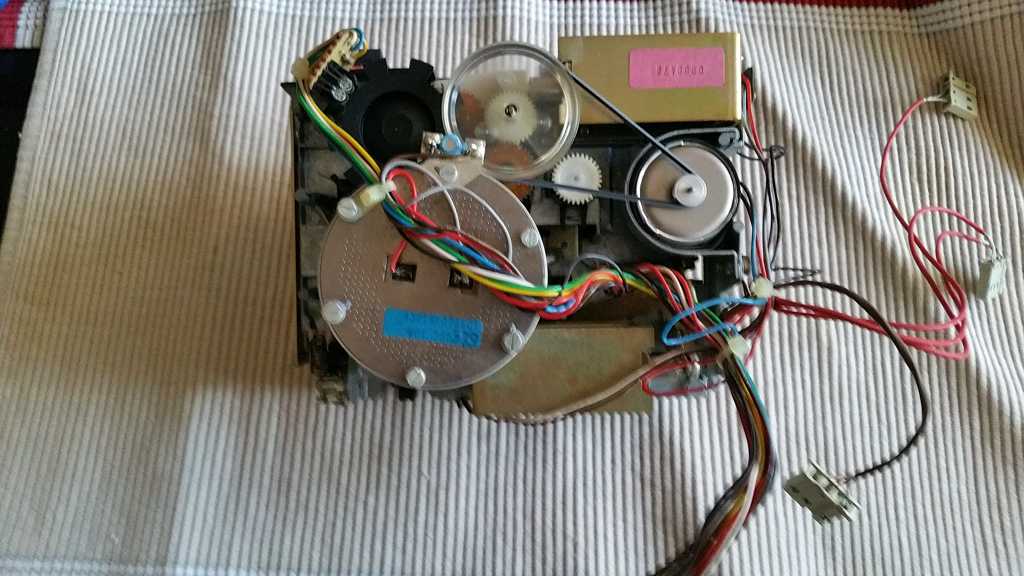

UITERAARD viel mijn oog direct op die pracht gele tandwielen, uhmmm hoe lang zou dat nog heel blijven, nu ja werkt nog, afblijven.

Hierna speelde het deck zowaar diverse tapes.
Bij gebrek aan een Gebruikershandleiding, stond gelukkig in de SM de beschrijving hoe
het CCS systeem werkt.
Wat tests uitgevoerd en systeem werkt enig.
Codering komt op de band, bij afspelen worden de index nummers herkend, echter
bij zoeken voor of achteruit wordt de index niet meer gevonden.

Bij dit steeds zoeken en spoelen, tja was te verwachten.
[image]

Rap 2 tandwielen besteld bij MFB webshop.
Ondertussen front gereinigd, rode glaasje weer vast gelijmd,knoppen recht gebogen etc.

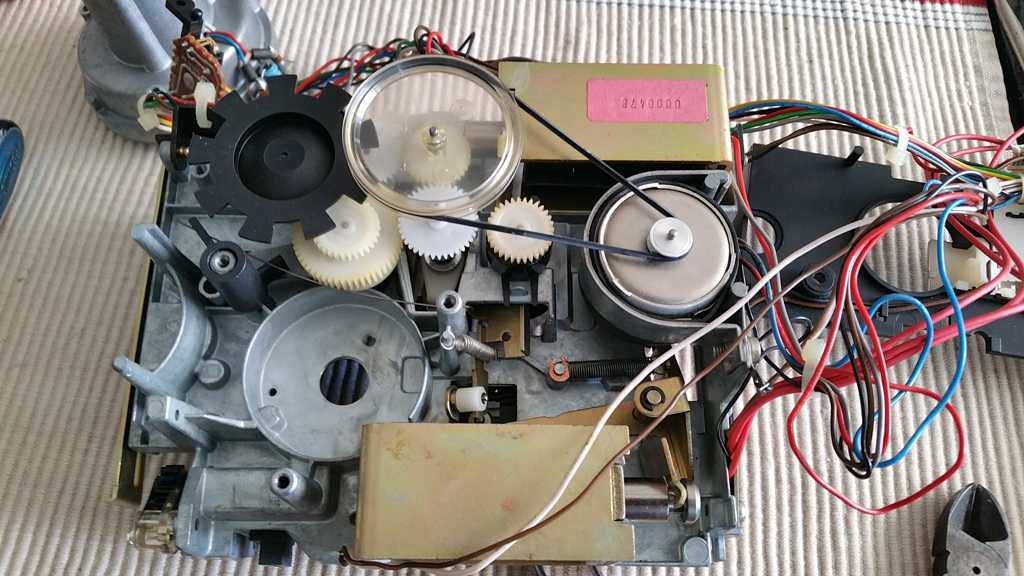

Na demontage van loopwerk en plaatsing van de 2 nieuwe tandwielen,
wat overigens wel even een klusje geweest is, ook omdat de tandwielen wat dunner zijn. En pas later vond ik de beschrijving, volg de link, LoL.Nu ja voor de liefhebber.
[image]

Daar deck mechanisch weer in orde is kon weer verder gegaan worden met het Index zoeksysteem.
Voor de opname kies je een Indexnummer, tikt dat in en wordt dat nummer op de band gezet met een totaal tijdsduur van 5sec.

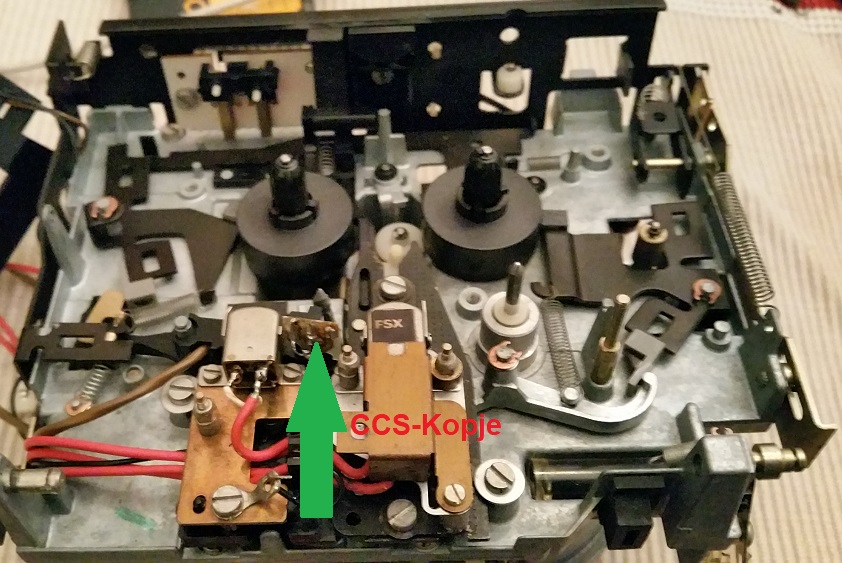

Middels een 3e kopje wordt dat geschreven en gelezen.

[image]

Conclusie was al snel duidelijk dat groot deel van dit systeem werkt, immers in Play wordt code herkend en ook na een zoek opdracht en je laat de tape in play lopen stopt de tape keurig bij gekozen index getal.
Probleem zat dus duidelijk in het FF en REV zoek systeem.
Daar uiteraard de frequentie wijzigt van de index codering wordt een ander deel van detectie circuit geschakeld.
Na metingen bleek als eerste enkele condensatoren in beide netwerken behoorlijk verlopen.
Vervangen, helaas.
Nu het lastige, daar de pulsen maar totaal 2,6sec lang zijn daarna stukje vrij, is erg lastig tijdens spoelen die index voorbij te zien komen met een scoop.
Alle transistoren en dioden waren in orde, zo volgens de foutzoek boom als advies, check dioden.
Bij verder lezen over CCS codering en hoe en wat dat snel spoelen.
Filtering anders en omschakeling vanuit uP. Ook dat werkte.
Toongenerator er bij gepakt en dan maar zo trachten te vinden.

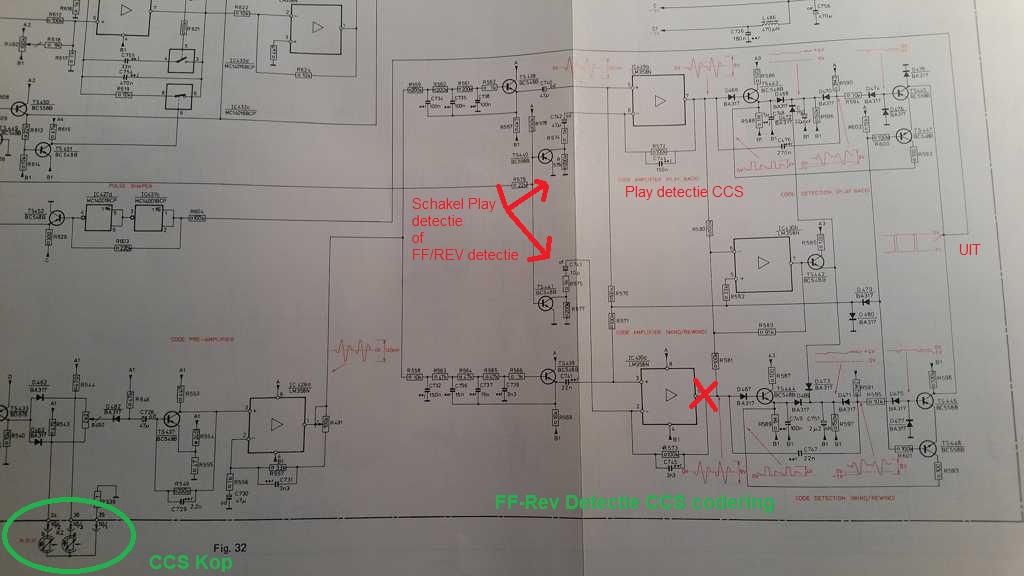

5Hz zou code signaal zijn.Voor Play kwam dat signaal door tot na de OpAmp.
Het filter voor FF/REV zit goed in elkaar, ik moest eerst even de freq ophogen naar ca 250Hz om ook signaal door te krijgen na filter, echter NIET na de OpAmp.

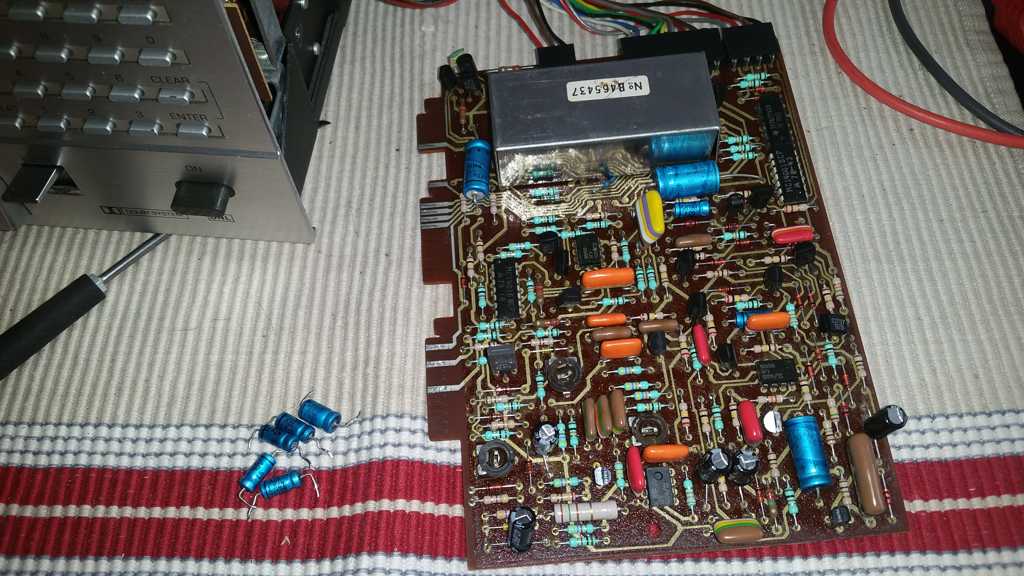

Bleek dus helft van de LM358N er mee opgehouden te zijn. Na vervanging en opnieuw afregelen van ingangssignaal na de kop versterker werkt het CCS systeem weer naar behoren.

Zie de VideoHoe dat zoeken in zijn werk gaat.

CCS systeem print.
[image]

[image]

Nog even alles extra nazien.
Is de Tork In orde? Yeb.
[image]

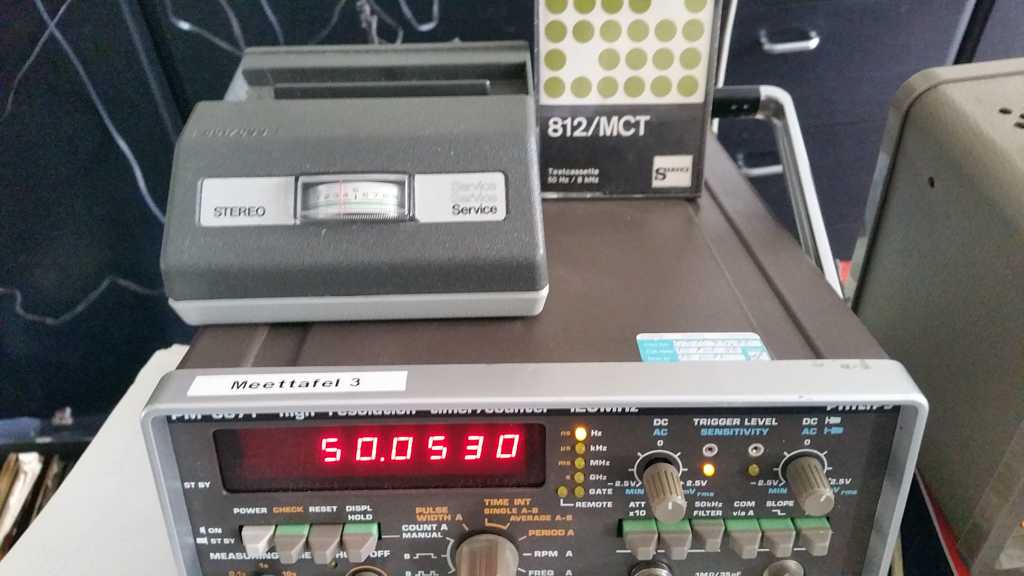

De bandsnelheid klopt die, hiervoor heb ik een kastje met test cassette.
Hierop staat 50Hz, door dit nu met de netfrequentie te vergelijken kun je strak
de snelheid afregelen.Ook is dan de WoW-Flutter te zien, maar aangezien dit een directDrive Capstan is zit dat wel snor.
Ook nog even getest met 8kHz en klopt allemaal.
[image]

De linker VU-Meter bleef wat achterlopen en dus ook Weergave en Opname niveaus
afgeregeld.

Tuurlijk de AB N6721, hiervan werkte de helft van de schakelaars niet of slecht.
De REC schakelaar was helemaal defect en moest uit elkaar genomen worden.
Het inwendige Verenstaal plaatje was verbogen, ik heb het redelijk kunnen herstelen,
en de klik is weer voelbaar en schakelt weer.
[image]

Kortom, behoorlijk wat werk maar resultaat is er.
Deck is weer tip Top en mag weer meedoen.

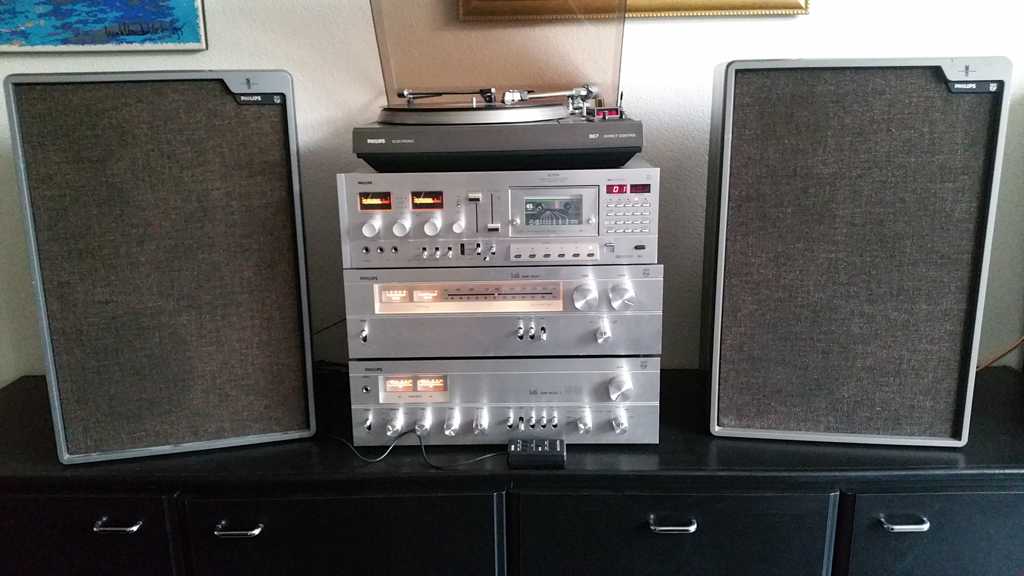

De set T8000,N2554, AF967 en beide AH468 's Samen met de AB N6721 voor cassettedeck
Maakt het een set uit de Folder 1979.:-P :-P
