Front panel settings backup Philips PM3050 tot PM3072 (Algemeen)

door Hersteller @, Haarlem, 09-06-2020, 20:52 (1632 dagen geleden)
Gewijzigd door Hersteller, 09-06-2020, 21:34

Voor deze lijn van scopen bestaat een back-up module PM8998, daar zit een CR2032 knoopcel in voor de back-up van de instellingen. Op het EEVblog wordt deze module (een klein opsteekkastje met D9 plug) besproken met links naar een schema. Deze links werken niet meer en kan ze ook niet vinden met Waybackmachine. Heeft iemand op het forum dit (of de weg naar dit) schema of een rechtstreekse methode om deze instellingen te behouden. Gaat het om simpelweg 3V batterijspanning of zijn het I2C instructies die opgeslagen zijn?

Reageer op dit bericht
  2066 keer gelezen

Front panel settings backup Philips PM3050 tot PM3072

door Maurice ⌂ @, Dordrecht, 09-06-2020, 21:57 (1632 dagen geleden) @ Hersteller

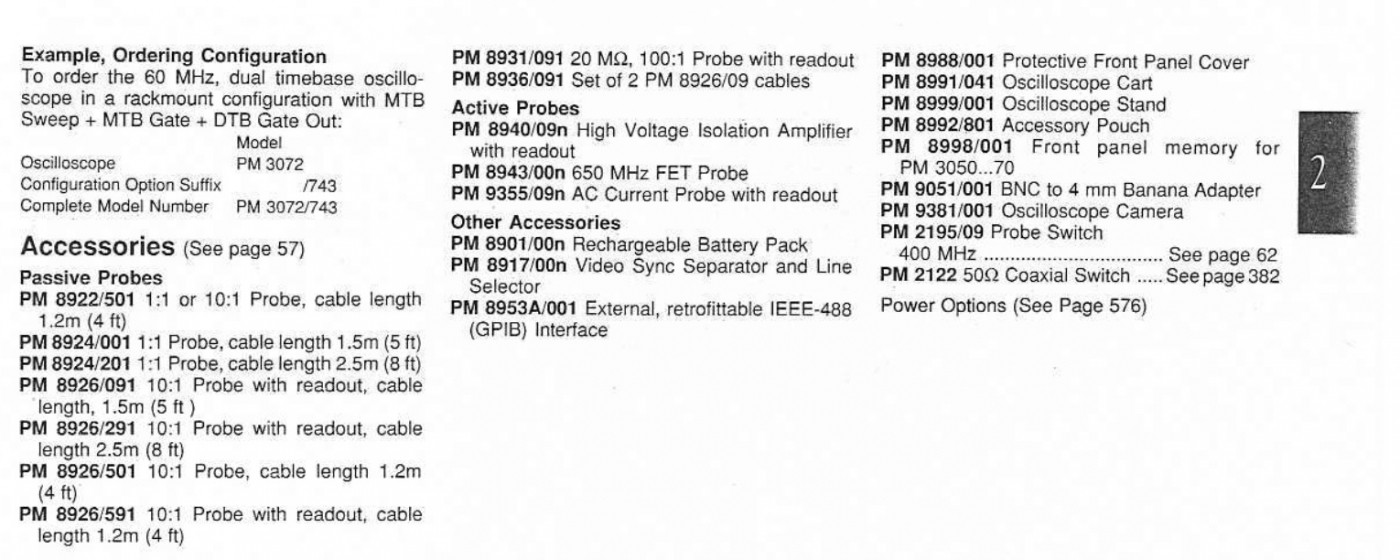

Dat is de Front Panel memory

PM8998
[image]

Reageer op dit bericht
  1898 keer gelezen

Front panel settings backup Philips PM3050 tot PM3072

door Hersteller @, Haarlem, 09-06-2020, 22:09 (1632 dagen geleden) @ Maurice

Deze specificatiefolder heb ik gezien, ook in de Elektor Electonics van februari 1988 wordt deze module genoemd."Other interfaces available include front
panel memory backup, the PM 8998 at £54+VAT"
Maar nu de inhoud!;-)

Reageer op dit bericht
  1879 keer gelezen

Front panel settings backup Philips PM3050 tot PM3072

door Maurice ⌂ @, Dordrecht, 09-06-2020, 22:20 (1632 dagen geleden) @ Maurice
Gewijzigd door Maurice, 09-06-2020, 22:22

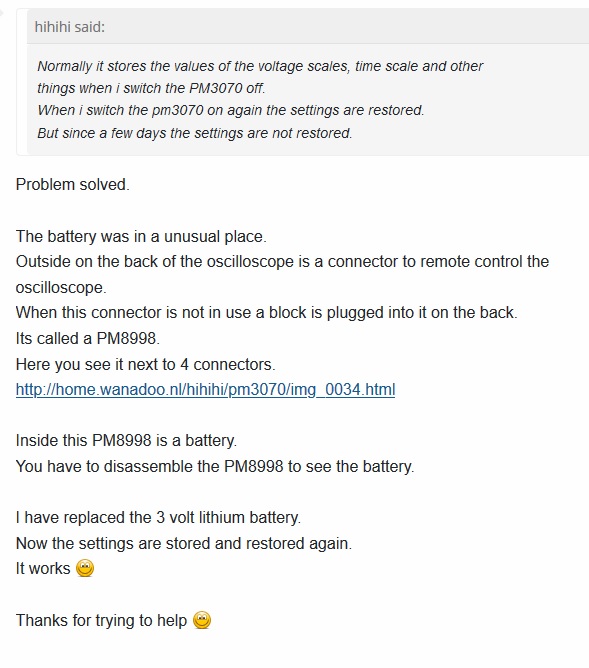

Ik heb sterk vermoeden dat er toch iets van een I2C geheugen blokje in zit
samen met een batterij.
Gezien de pinnen en schema van de frontpanel, kan ik niet verder
komen dan I2C geheugen.

Dat moet te bouwen zijn.

[image]

[image]

Reageer op dit bericht
  1894 keer gelezen

Front panel settings backup Philips PM3050 tot PM3072

door Hersteller @, Haarlem, 09-06-2020, 22:30 (1632 dagen geleden) @ Maurice

Dit is het punt waar ik vastliep. Deze link is er niet meer en niet terug te vinden in de internetgeschiedenis.

Reageer op dit bericht
  1877 keer gelezen

Front panel settings backup Philips PM3050 tot PM3072

door Maurice ⌂ @, Dordrecht, 10-06-2020, 11:33 (1632 dagen geleden) @ Hersteller

Zoals ik aangaf, op die 9DB ziet verder geen specifiek backup voltage voor een batterij.


Lees in de manual bij de microcomputer.
Desnoods de PM3065-67

Daar zie je Frontpanel de CPU MAB8052
Hoewel deze de ROM en RAM bevat zie je betreft pinnen geen Back-up voeding vermeldt.

Dan bekijk de pennen DB9 en ook daar geen back-up bv 3Vdc aanwezig
Wel een voedingslijn 10V.

Er blijft dan geen andere mogelijkheid dan dat daar een I2C geheugen IC in dat door mij getoonde blokje zit samen met een accu van 3V.
Dat beige blokje is een PM8998.

Op internet zijn als je zoekt op I2C geheugen Backup of dergelijke zoektermen
vast wel iets over te vinden hoe dat werkt.

Of zoek op de processor zelf of daar ergens oplossingen gegeven worden.

Ook in diverse TV schema's zal vast stukjes te vinden zijn van I2C geheugen.

Reageer op dit bericht
  1847 keer gelezen

Front panel settings backup Philips PM3050 tot PM3072

door Lampjesman @, 08-11-2020, 19:20 (1480 dagen geleden) @ Maurice

[image]

Reageer op dit bericht
  1595 keer gelezen

Front panel settings backup Philips PM3050 tot PM3072

door Lampjesman @, 08-11-2020, 19:21 (1480 dagen geleden) @ Lampjesman

[image]

Reageer op dit bericht
  1602 keer gelezen

Front panel settings backup Philips PM3050 tot PM3072

door Lampjesman @, 08-11-2020, 19:22 (1480 dagen geleden) @ Lampjesman

Is wel na te maken ja[image]

Reageer op dit bericht
  1575 keer gelezen

Front panel settings backup Philips PM3050 tot PM3072

door Maurice ⌂ @, Dordrecht, 08-11-2020, 19:32 (1480 dagen geleden) @ Lampjesman

Mooi gevonden.
Alleen missen we nog het nummer van het DIL 8 IC onder de knoopcel.

Reageer op dit bericht
  1564 keer gelezen

Front panel settings backup Philips PM3050 tot PM3072

door soundman2 @, Wouw, 08-11-2020, 21:26 (1480 dagen geleden) @ Maurice
Gewijzigd door soundman2, 08-11-2020, 22:15

Zal hetzelfde ictje zijn wat ook in de Philips TV toestellen zat met een batterij back-up,
iets va 24C16 o.i.d.
Als het schema van dd PM8998 boven water komt heb ik daar ook belangstelling voor.

Reageer op dit bericht
  1577 keer gelezen

Front panel settings backup Philips PM3050 tot PM3072

door Lampjesman @, 08-11-2020, 22:46 (1480 dagen geleden) @ soundman2

Ik zal hem als ie uit elkaar is wel op de scanner leggen,veel zit er niet op in elk geval

Reageer op dit bericht
  1557 keer gelezen

Front panel settings backup Philips PM3050 tot PM3072

door Hersteller @, Haarlem, 25-02-2021, 23:08 (1371 dagen geleden) @ soundman2
Gewijzigd door Hersteller, 25-02-2021, 23:17

Heb vandaag voor € 10,- een wrak van een PM3055 gekocht omdat er aan de achterkant iets uitstak:[image][image]De lithium cel was leeg. Dus vervangen en hij werkt! Hier het geheim.[image] En nog steeds te koop.

Reageer op dit bericht
  1466 keer gelezen

Front panel settings backup Philips PM3050 tot PM3072

door Maurice ⌂ @, Dordrecht, 26-02-2021, 08:47 (1371 dagen geleden) @ Hersteller

Kijk eens aan, antwoorden komen uiteindelijk wel.

Leuk dat je het nog even laat zien.
PCF8571 Datasheet
128 x 8 Bit / 256 x 8 Bit Static Ram with I2C Bus Interface.

Reageer op dit bericht
  1429 keer gelezen

Front panel settings backup Philips PM3050 tot PM3072

door Lampjesman @, 08-11-2020, 22:44 (1480 dagen geleden) @ Maurice

Oh als ik die cr2032 batterij even los soldeer van de week weet je dat ook,zitten maar 4 of 5 componenten op dus kan je zelfs namaken op stukje gaatjesprint.

Heb zelf een PM3055 scoop waar die achterop past

Reageer op dit bericht
  1573 keer gelezen
