het ding kan stromen meten en spanningen. Je kunt dan ook de ohmse waarde aangeven, die bij een bepaalde spanning en stroom horen.

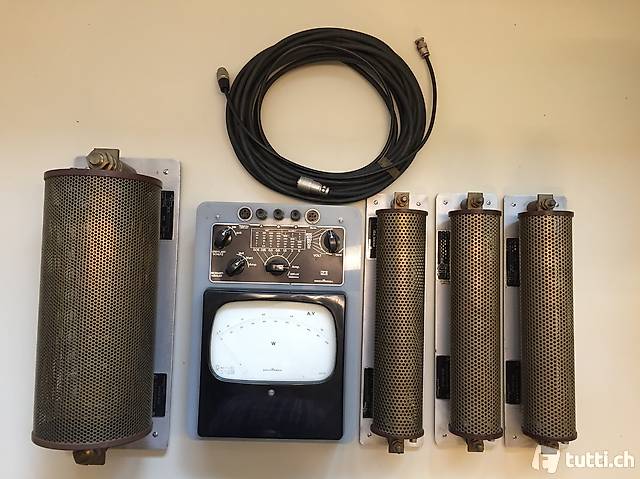

Op een Zweedse siteook als Krachtmeter genoemd
uit 1960.

Ik zou er niet aan beginnen om er zonder manual ooit wijs uit te worden.

Hallo Maurice,

Hartelijk dank voor je degelijke uitleg en de moeite die je genomen hebt het een en ander toe te lichten en voorzien van die gekleurde lijnen er omheen te tekenen

Ik stuur de link van deze topic meteen even door naar hem.

Hans

--
Hans van Kampen

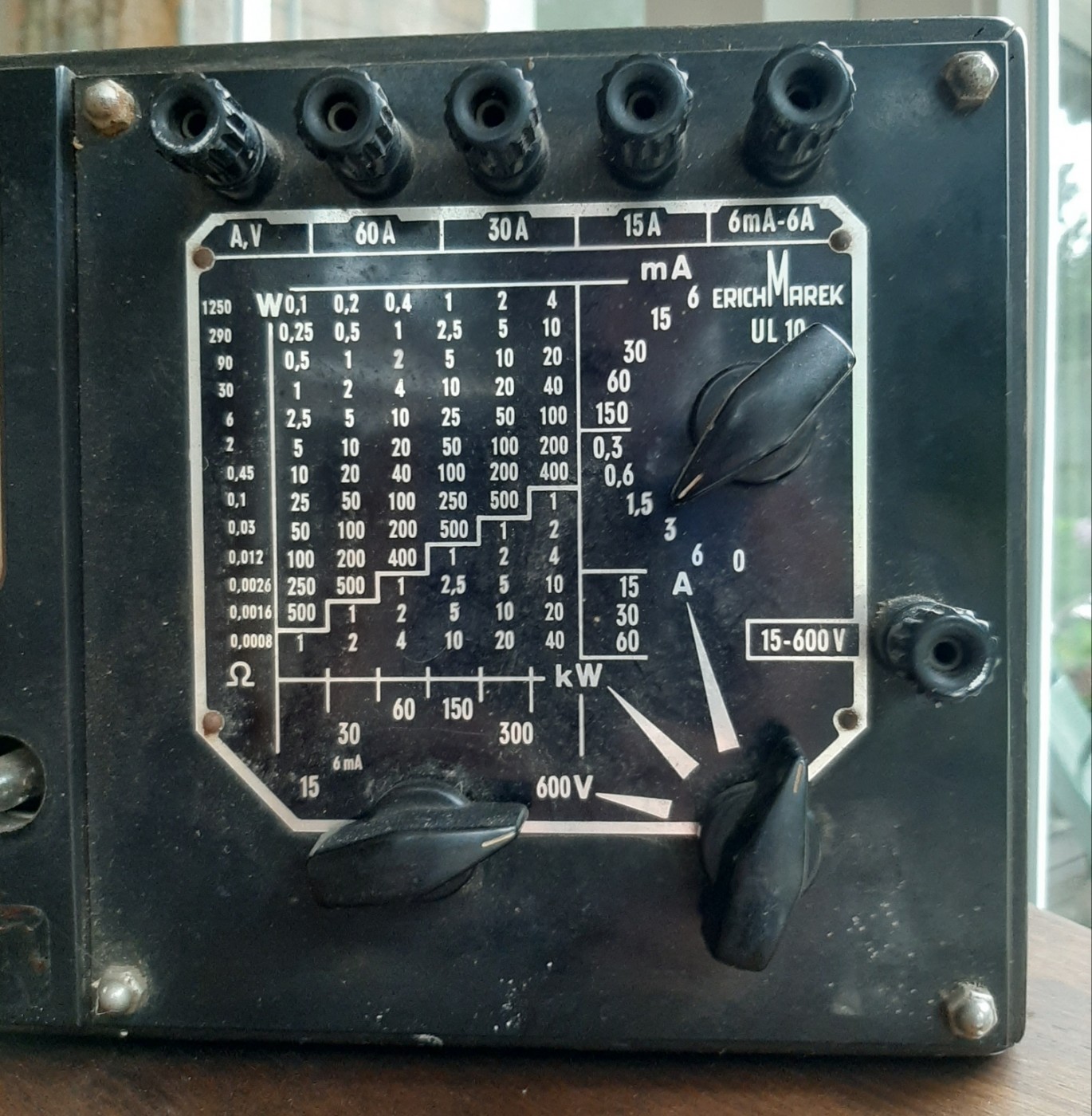

De blauwe aanduiding rechtsboven is Ampere, geen mA.

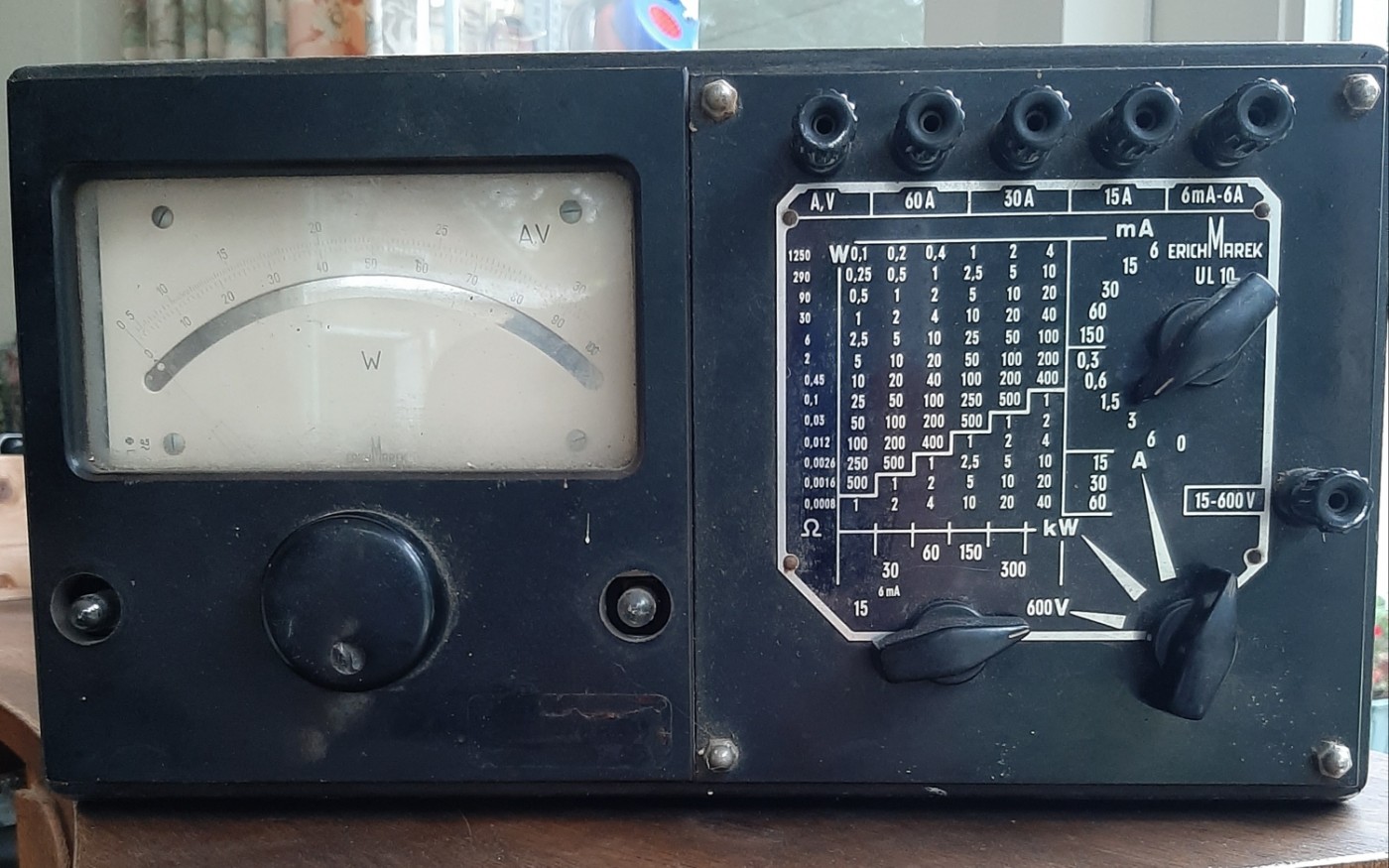

Het ding lijkt bedoeld als vermogensmeter.

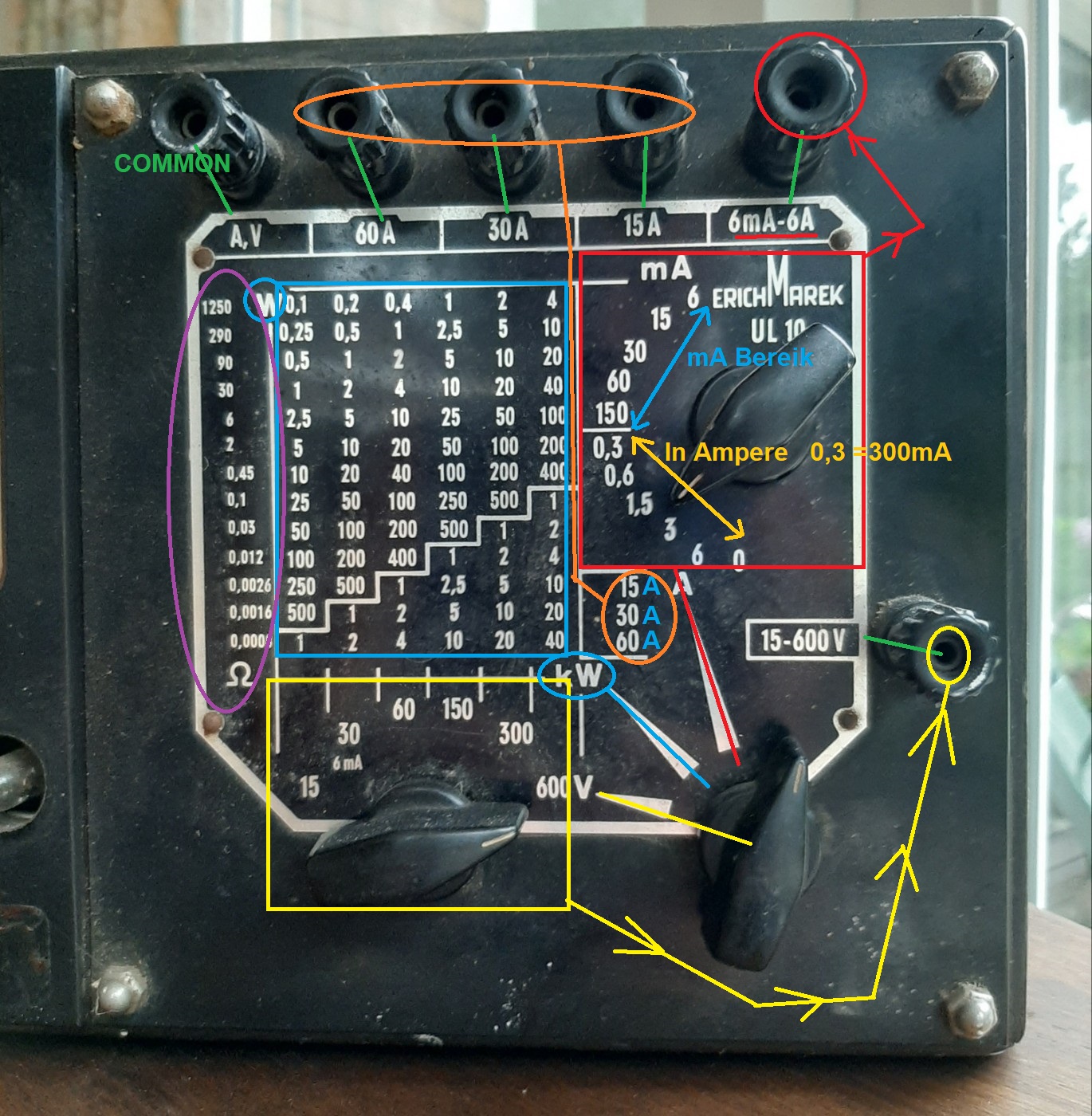

Hij meet de spanning op de ingang rechtsonder, de meest linkse aansluiting is de common voor de spanning en het DUT/apparaat wordt aangesloten vanaf de spanningsingang door DUT en dan naar 1 van de ampere ingangen waarna de stroom door een weerstand loopt.

Wat er niet uit te halen is of het voor AC of DC is bedoeld of dat beide functioneren.

Wat me ook niet duidelijk is of dat de genoemde weerstanden in het apparaat zitten al lijkt dat aannemelijk vanwege de Ampere aanduidingen bij de diverse ingangen.

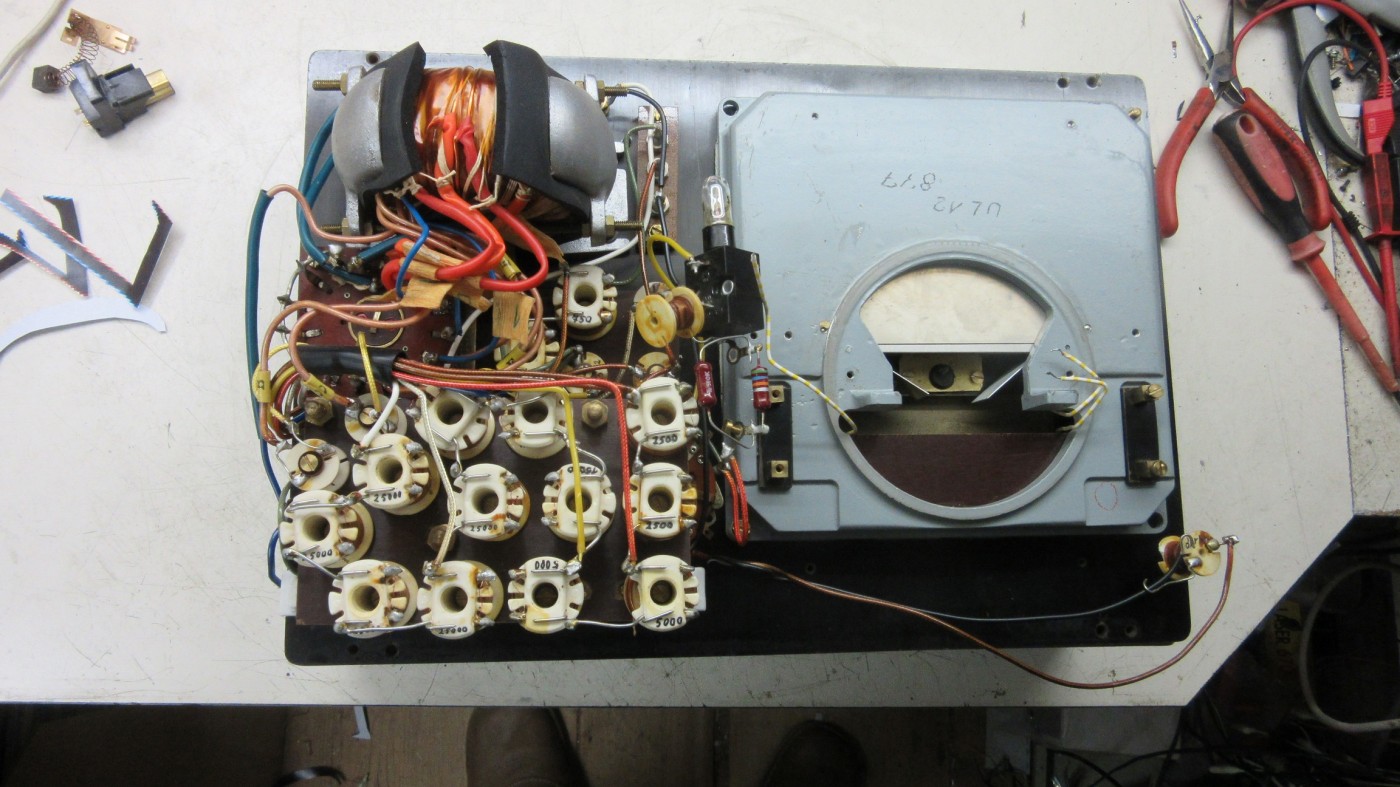

Dit is de binnenkant van de ul12, een opvolger?
Bij dit model is helaas de meter stuk en eigenlijk niet meer te repareren tenzij je ervaring en de materialen hebt (microscoop).
Wat je ziet zijn vrijwel allemaal spoeltjes en de grote een stroomtrafo o.i.d,
De werking is me onbekend, als (ex)timmerman ook nooit nodig gehad maar wel mooi om te zien hoe het is opgebouwd!
Zomaar een wild idee, zou die ohm schaal dienen voor een impedantiemeting?

Dir4k.

Ik denk aan het volgende:
Maurice heeft al de schaalverdeling van de A en V al uitgelegd.
Voorbeeld; 30 is de volle uitslag bij 6 (mA of V), dus bij dit meetbereik moet de aflezing door 5 worden gedeeld.
Bij 30mA of 30V klopt de uitlezing met de werkelijke waarde.
De vermogensschaal loopt van 0 tot 100 %
De getallen in het vierkante blauwe kader (aangegeven door Maurice) zijn de eindwaarden van de maximale vermogensschaal, dus behorende bij 100%. Deze getallen zijn afhankelijk van de ingestelde meetbereiken van de voltage en de stroom. Is dus eigenlijk een X-Y tabel.

Even een voorbeeld:
Uitgegaan van AC (er zit immers een stroomtrafo in) met een cos phi van 1.
Stel keuze I = 30mA en U = 30V. Maximale P schaal is 1W
Bij 30mA en 30V gemeten is het vermogen 900mW, dus 90% van 1W.
Bij 15mA en 15V gemeten is het vermogen 225mW.
Op de vermogensschaal van de meter wordt bij 15 -> 22,5% aangegeven, is dus 225mW

De A,V schaal is logaritmisch ingedeeld, immers vermenigvuldiging is de optelling van de logaritmen, denk maar aan de rekenliniaal.

Shunts en stroomtrafo zullen in de meter aanwezig zijn.
Waarschijnlijk weerstandsgetallen de weerstand van de shunts.

Met vriendelijke groet,
Dirk
