Ik ben opzoek naar de CSA 11.0MTCeramic Resonator.

Pagina 6 van de datasheet.

Heb nu een gewone Kristal van 11.0592 Mhz geplaatst maar ik denk
dat het net niet werkt.
De motor start nu wel direct, wilde eerst helemaal niet gaan,
of heel soms.

Kreng gaat toeren zitten meten en ik denk dus dat niet door gestart wordt omdat de toeren fout gemeten wordt.

Deze resonator is van de CPU.
Dacht eerst wat met de motor regeling aan de hand maar kennelijk was de cpu de oorzaak.

Nu meet ik verder totaal geen data op de cpu, maar kan zijn dat er pas reactie komt als
de tacho puls overeen komt met de interne berekening.

Lijkt me dat de CPU niet helemaal stuk is omdat kennelijk wel nu de motor gestart wordt.
Wat dan moet gebeuren is dat de stappen motor moet gaan lopen, en die is nog niet van
plan om ook maar 1 stap te nemen.

Wie heeft ergens in een bakje een 11.0 MHz liggen?.
Ik heb bak vol kristallen,,, maar ik kom niet dichter bij dan de 11.0592.

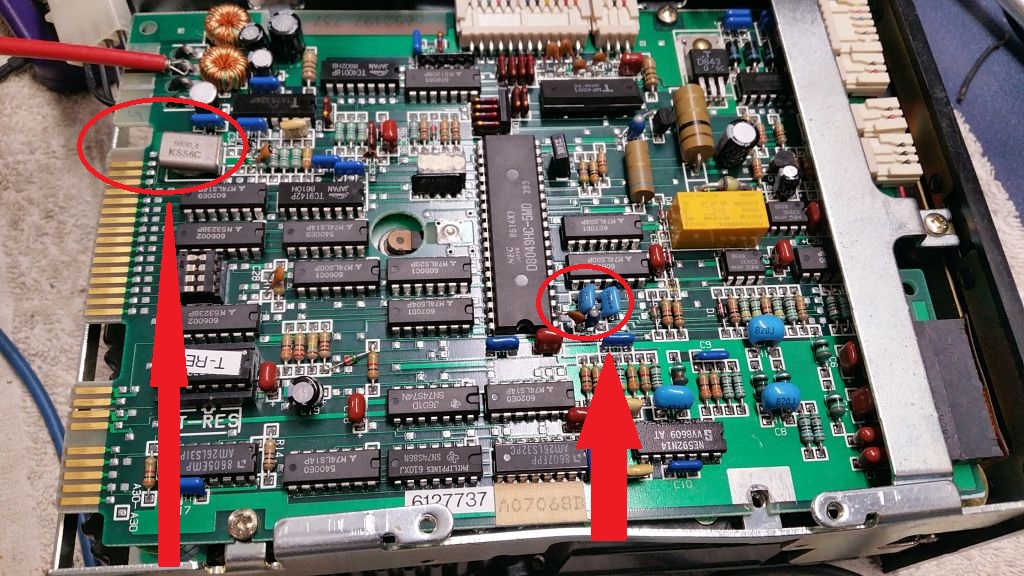

Is de blauwe in de rode circel
[image]

Reageer op dit bericht

1923 keer gelezen

Hoi Maurice,

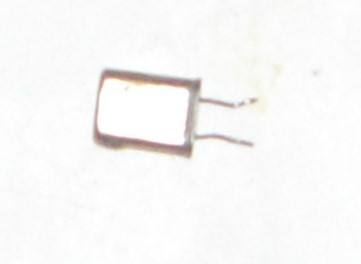

Een kristal heb ik wel voor je van 11 MHz, een resonator niet. Als je een 11 MHz kristal kan gebruiken stuur ik hem wel naar je toe. Laat maar weten.

[image]

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

Reageer op dit bericht

1770 keer gelezen

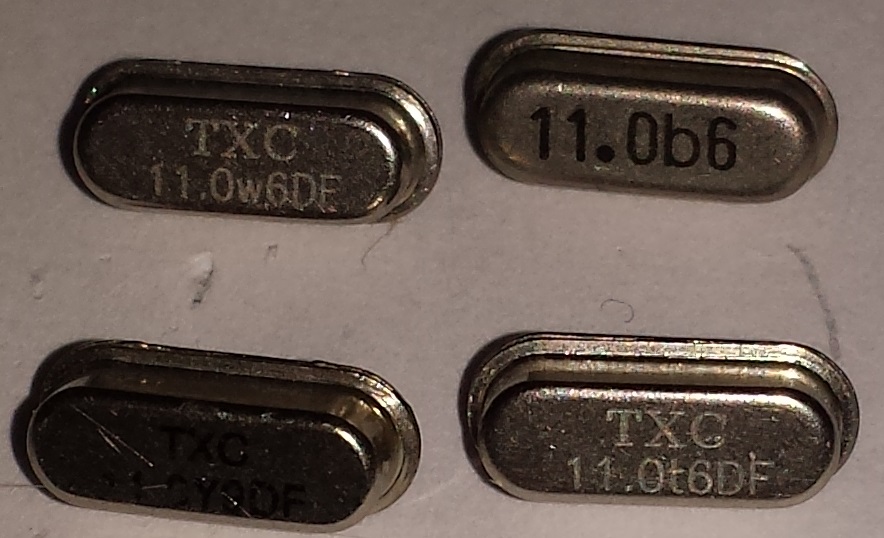

Ik heb mijn kristallenbak ook even omgekeerd. Er zitten een aantal in van 11.0 gevolgd door wat codes. Ik denk weekcodes. Die van Leo past denk ik beter in je drive, maar mocht je nog iets nodig hebben, laat maar weten.

[image]

Otto

--
Ohm sweet Ohm...
[image]

Reageer op dit bericht

1775 keer gelezen

Otto,
dank voor zoeken.

Die van Leo heeft langere pootjes en kan ik wat buigen om passend te krijgen.

Reageer op dit bericht

1771 keer gelezen

Top Leo.

Prima.

Stuur wel even een mail

Maurice

Reageer op dit bericht

1759 keer gelezen

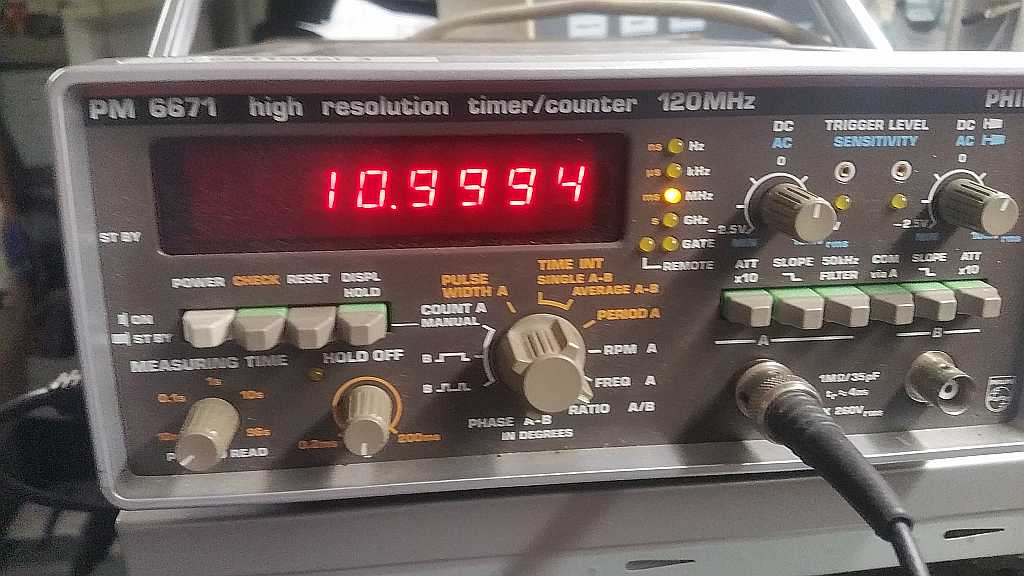

Kristal 11MHz ontvangen vandaag.
Niets aan gelogen is 11Mhz.

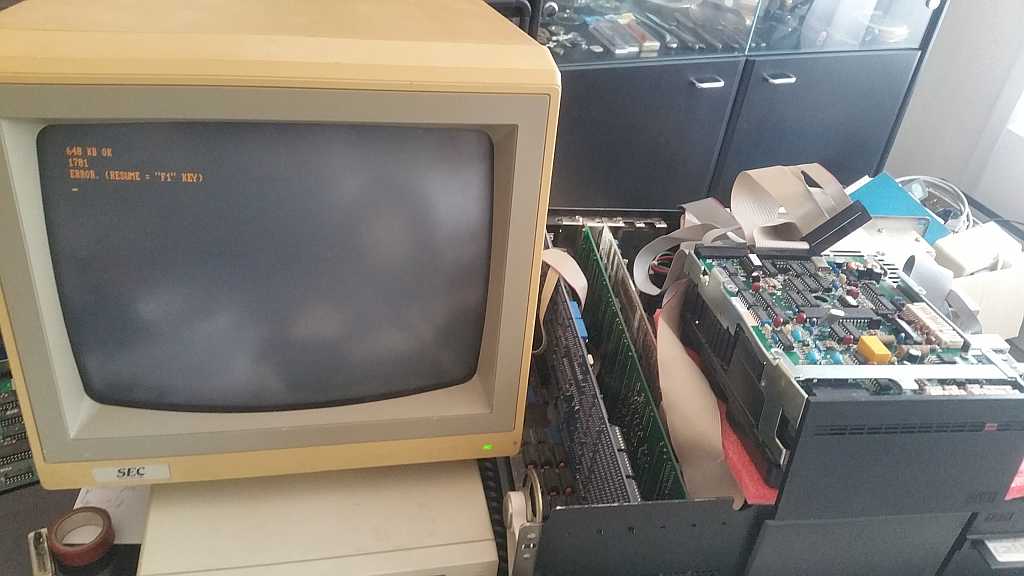

Maar helaas 1701 HD error.

1 stapje verder is wel, de Stap motor gaat naar Track 0 nu, ook als ik hem mechanisch uit 0 haal voor de opstart.
Maar gaat niet initialiseren, of wel zoeken.Dat gebeurd in geheel niet.
Na opstart, spin op toeren moet de disk gaan initialiseren of wel\een recalibration moet gaan uitvoeren, bij start-up. Dat gebeurd niet.

Ik denk echt dat de ROM in de CPU is verknoeit.

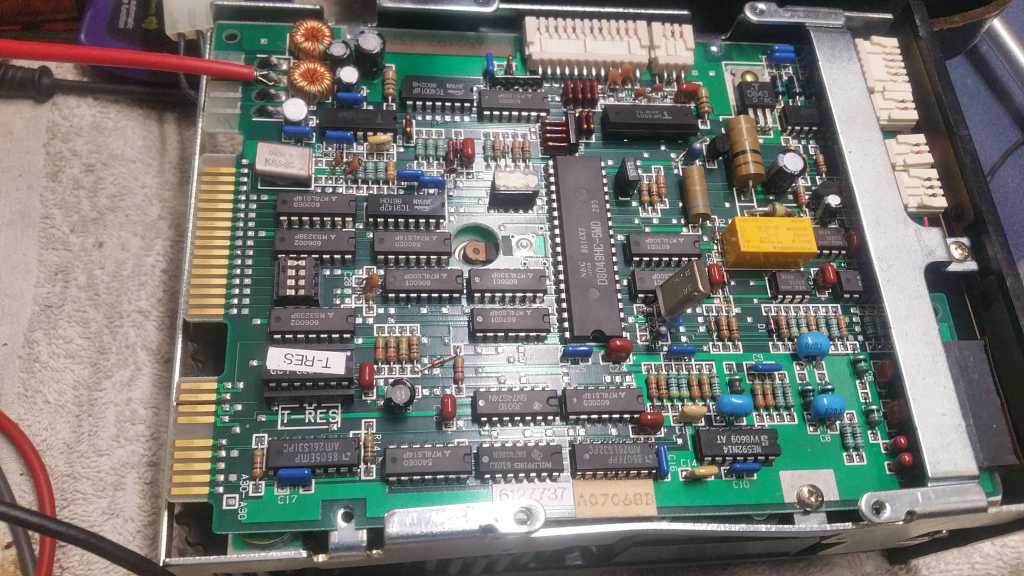

Ik zie wel signaal nu van de koppen komen.
Maar om een of andere reden wil de CPU niet de procedure Initialisatie starten.

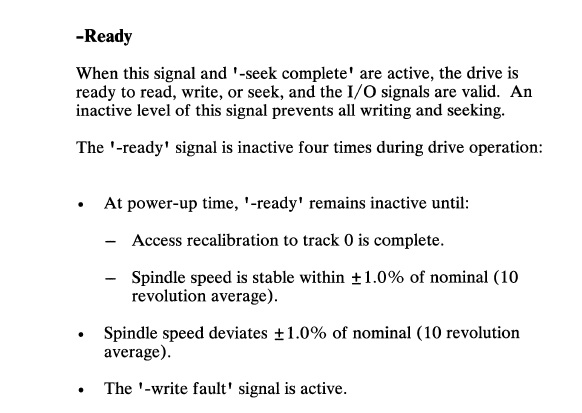

Pas daarna zou er een Ready op plug moeten komen.

[image]
[image]
[image]
[image]
[image]

Reageer op dit bericht

1656 keer gelezen

Jammer Maurice! Maar wel mooi dat je het probeert!

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

Reageer op dit bericht

1634 keer gelezen

Leo,

Ik ben nog niet klaar mee..
Je leert er ook van ding te door gronden.

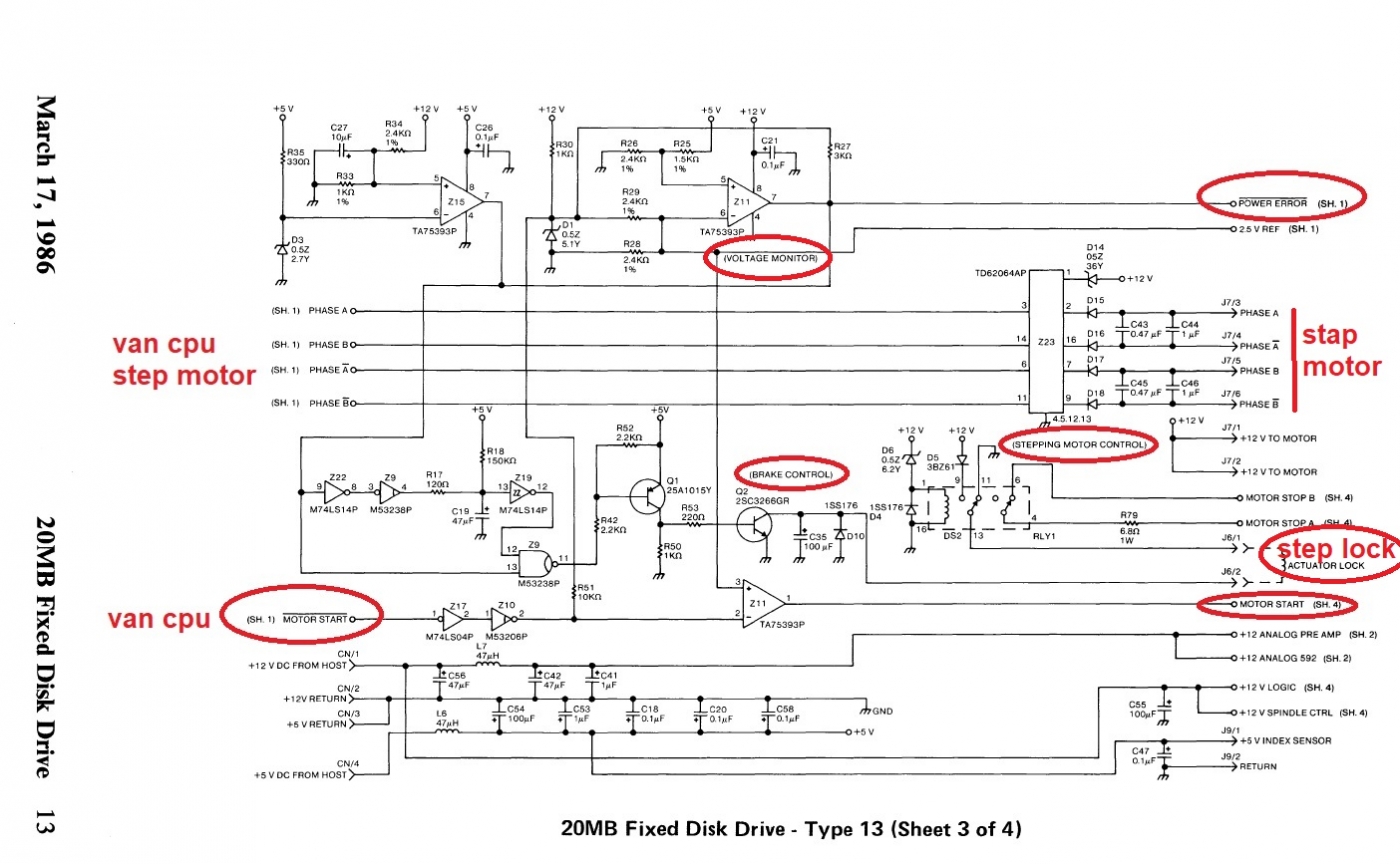

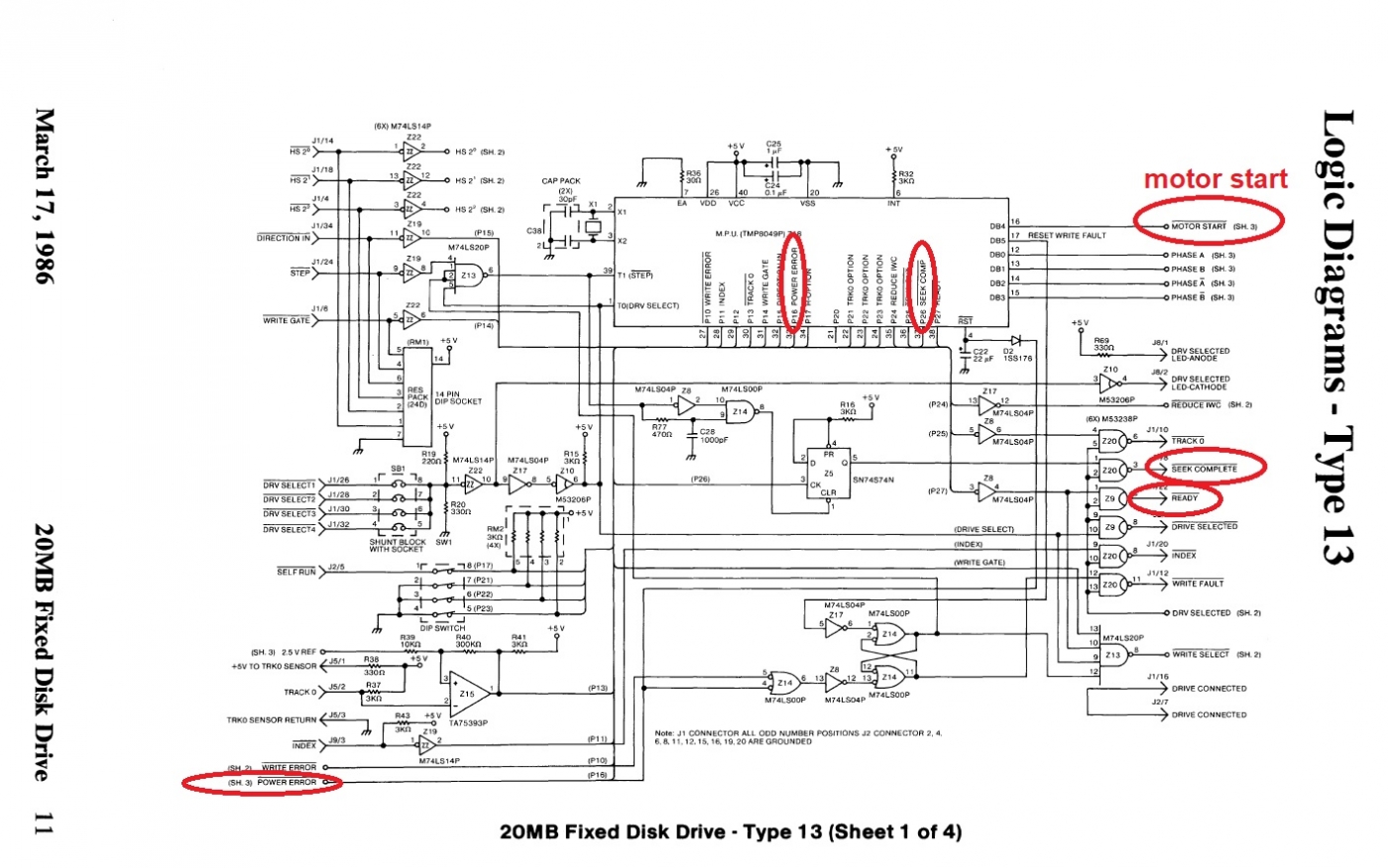

Vandaag ook echt schema van juist deze drive gevonden.

De tijd dat men nog schema's leverde bij dergelijke kennelijk.

Probeer nog te achter halen of ergens niet bv Power Fail actief is.
Of andere voorwaarde.Gaat via opamps en zeners.

Bedoel als hij wel instaat is om de step motor naar track 0 te zetten, waarom
dan niet de start van calibratie.

Fout zoeken op de externe controller heeft geen zin, immers eerst die calibratie.
Overigens je ziet wel bij opstart PC dat de controller de Led laat branden op moment van aanspreken tijdens boot.

We vechten nog even door.
[image]
[image]

Reageer op dit bericht

1640 keer gelezen

Ok de aanhouder wint :-D
Is laat maar, zal dat kreng aan de gang krijgen.
Heeft even geduurd , is nog niet helemaal maar toch.

Na gelukkig schema dus gevonden te hebben kan er wat dieper gezocht worden.

Ik test de drive puur en alleen aan een voeding, dus zonder driver kaart.
Met de driver kaart krijg ik een 1701, betekend er wordt in geheel geen drive gezien.

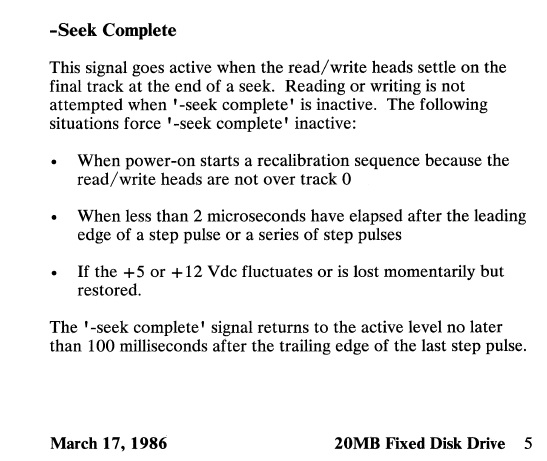

Seek complete is maar een pulsje om de FF via CK te setten indien deze een Preset gehad heeft.
D-FF midden onder CPU.
Die was aan wezig.
Na opstart gaat step motor naar track 0 en wordt "Seek Complete" even laag.

Ik kwam niet verder hiermee.
Tot ik de Drive Select ging onderzoeken.
Indien de driver kaart aan de HD gehangen wordt gaat keurig tijdens boot de HD led branden.
Zover goed.

Dus met de drive alleen aan de voeding, geen kaart, de drive select laag gemaakt.

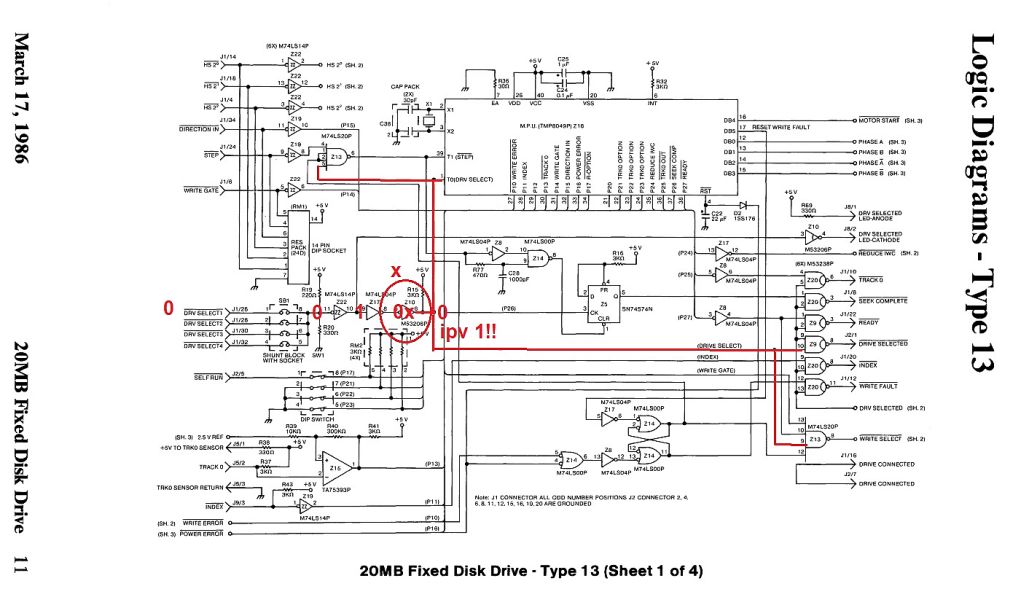

Poort 1 werkt, sturing HD-LED, 2e buffer poort keurig 1->0 maar dan poort Z10 zou dan van 0->1 moeten gaan en daarmee de Pin 1 CPU OOK hoog moeten maken.
De rest zijn ingangen wat aan die lijn hangt.

Via een weerstand wordt uitgang Z10 hoog gehouden, collector uitgang dus.
Ik heb voor test het pootje 6 (uitgang van die poort) uit genomen en de drive aan de kaart gehangen.Via weerstand nu dus altijd hoog, hangt er toch maar 1 drive aan.
Krijg nu geen fout melding 1701 meer! maar Hé geen DOS boot?? Das gek.
Ok DOS flop in Drive A, ENTER, BOOTEN,
DIR/W c: EN zie!!
WE ZIEN WEER FILES.
Morgen eerst maar eens die M53206P vervangen.
Denk dat ik uit kan met een 7406.
Waarom voor een M53206P hier gekozen is, is mij nog even een raadsel.

[image]
[image]

Reageer op dit bericht

1653 keer gelezen

Denk dat ik uit kan met een 7406.
Waarom voor een M53206P hier gekozen is, is mij nog even een raadsel.

Het is maar net hoe de fabrikant die 7406 noemt.
Mitsubishi noemt hem MS53206P en bij Siemens heet hij FLH481, zie ook:

https://www.datasheetarchive.com/pdf/download.php?id=0d5a0e4779e21dfc4acd0ca14142046328adb7&t...

Overigens weer een knap staaltje van je vakmanschap.
Ik lees altijd met grote aandacht je reparatieverslagen.

Willem

Reageer op dit bericht

1673 keer gelezen

dat is nog eens puzzelen,succes Maurice !

--
Cees PA1DBA

Reageer op dit bericht

1648 keer gelezen

Was een hele klus, maar de Drive WERKT WEER

Had dus nog een fout IC gevonden. maar er was een probleem met de Directory structuur.
Ook kon de drive niet meer booten.
Ondanks dat Norton Disk Doctor de bootsector als OK beschouwde maar vast liep
op controle van de Directory structuur.
Vond een defecte sector, probeerde deze te verplaatsen maar liep hier op vast.
Bleef maar zoeken naar een geschikte sector om de data heen te schrijven.

Mijn idee dus dat er nog een of andere voorwaarde of logisch IC defect zou zijn.
Of dat bv een Kop niet goed zou schakelen, zitten immers 8 koppen in.
En omdat lijkt dat deels wel werkt ik vermoede dat de selectie koppen niet goed zou werken.

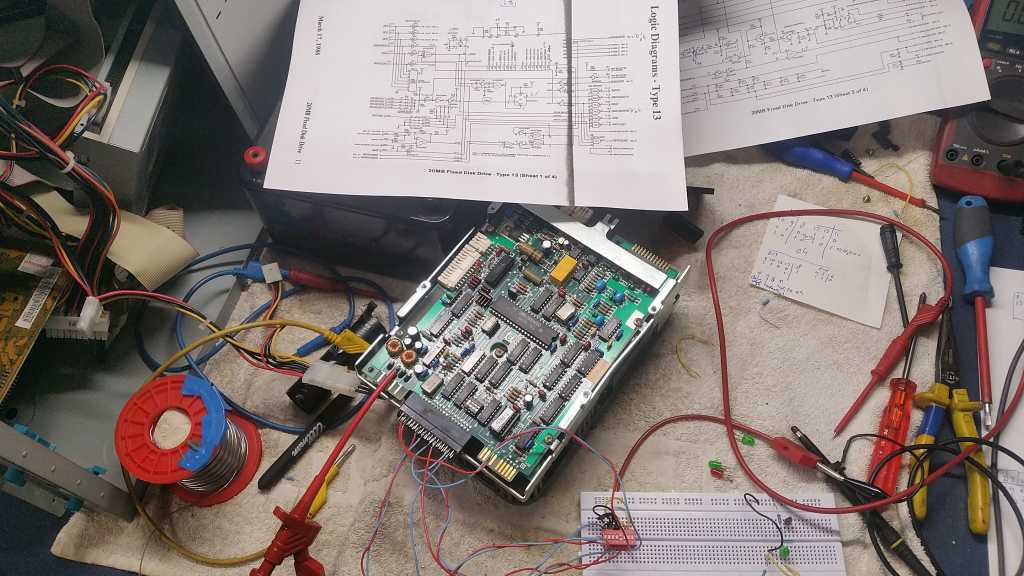

Set up gemaakt om diverse poorten te testen.

[image]

Na uren controleren, voorwaarden bedenken, helaas geen defect kunnen vinden.

Totdat ik bedacht, misschien is dit toch de driver kaart probleem.
Stel ik pak de kaart van de andere werkende drive.
Hoewel de kans klein is, omdat wisselen van drive kaarten met MFM drives niet echt tot de mogelijkheden hoort.
Maar goed kaart gepakt en hieraan zaten reeds al kabels en steek ik de kabels over.
Te verwachten werkt niet.

Dus toch weer de eigen kaart gepakt en Toevallig gebruik ik de ANDERE kabel set!

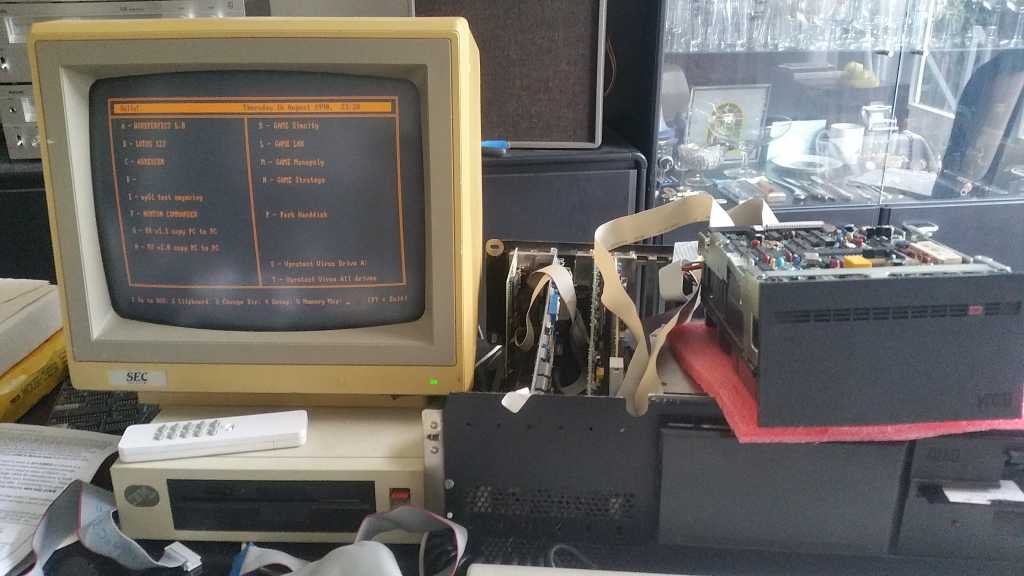

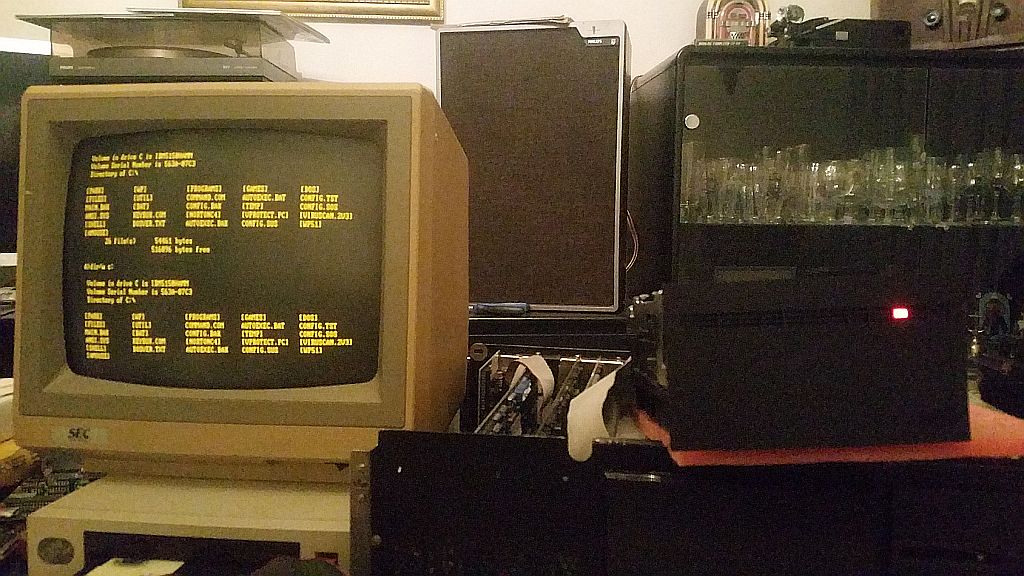

EN zie BOOT drive C! Heb mijn SHELL menu weer.
[image]

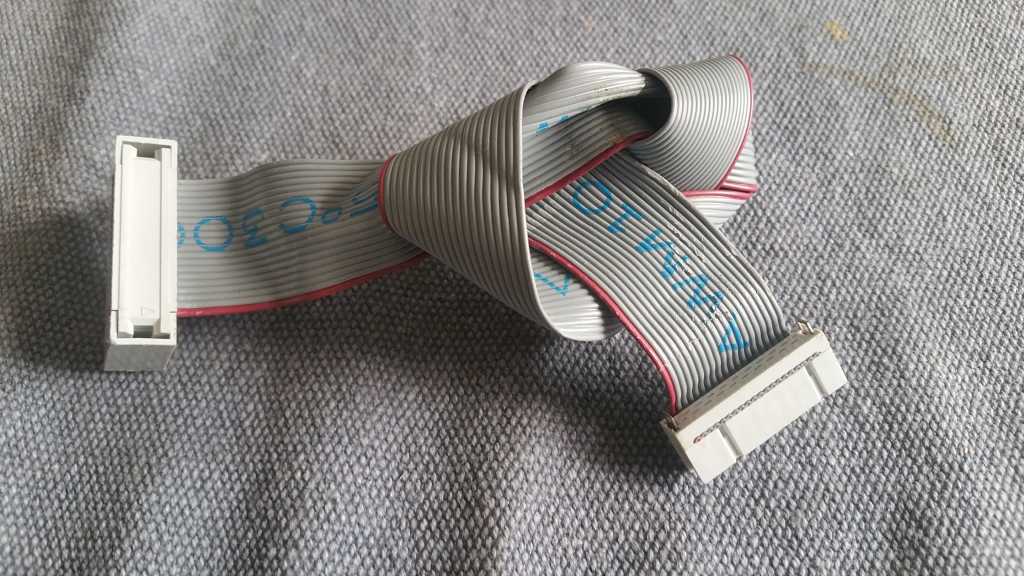

DIT KRENG was dus de laatste Hindernis.
Blijft oude troep.
[image]

Drive nu met Norton Disk Doctor helemaal nazien op fouten, maar lijkt allemaal weer in orde.
Oh wat ben ik blij dat die Originele IBM TYPE 13 WD25 weer werkt.
Werkte nu wel met de Rodhime 20MB HD maar een echte IBM er in is toch leuker in de
IBM 5160 XT machine.

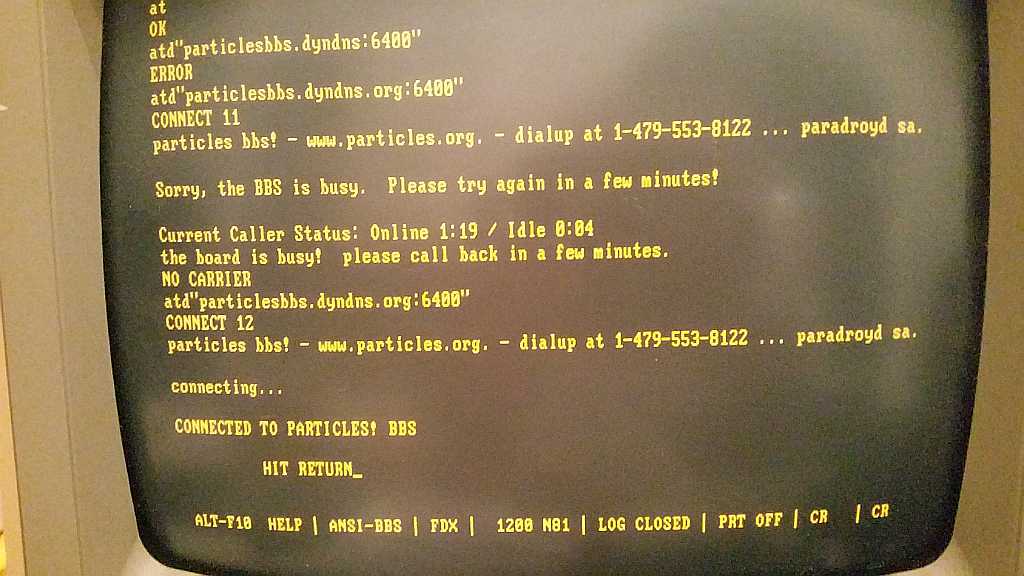

ZO kan ik weer INTERNETTEN,Huhh Internet?
YEB aug 2020 Internetten Via WiFI Op de XT.

Heb een Wifi kastje naar RS232 en zo kan ik met terminal KERMIT programma
inloggen op een BBS anno 2020
[image]

En Leo Dank voor Kristal, dat werkt dus prima ipv keramische Resonator.

Reageer op dit bericht

1621 keer gelezen

Heel mooi om dit te lezen Maurice, wat een werk! En dan te bedenken dat het eigenlijk niet bedoeld was om te repareren! Maar gelukkig is het allemaal "oude meuk" en worden er geen rare processoren gebruikt (met software erin!)

Mooi man, veel plezier ermee!

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

Reageer op dit bericht

1631 keer gelezen

Leo,

Is net als met oude radio's tv's etc, waarom energie er in steken :-D
De Lol fijn bezig zijn.
En zie pracht resultaat.

Mede ook tijdens de reparatie boel geleerd over werking zo'n harddisk.
Achteraf valt het wel mee als je zo de logica ziet.

Maar een volgende oude defecte harddisk stroop ik gewoon de mouwen weer op.
Tenzij de disk zelf natuurlijk heen is.

Had een Miniscribe MFM HD en daarvan wilde ook de spin motor niet op toeren komen.
Dat was makkelijker kopjes zaten geplakt op de schijf, schijnt vaker voor te komen.
Maar ja daarvan is dus nu kopje afgebroken door los wrikken en dan is einde oefening.

Op naar volgende project.

Reageer op dit bericht

1630 keer gelezen

Achteraf valt het mee, maar ik doe het je zomaar niet na. Knap foutzoekwerk!
