RegistrerenSiemens taperecorder RC333 (Toestel of techniek)
door Jan Dirk
, Stadskanaal, 07-03-2009, 21:27 (5740 dagen geleden)

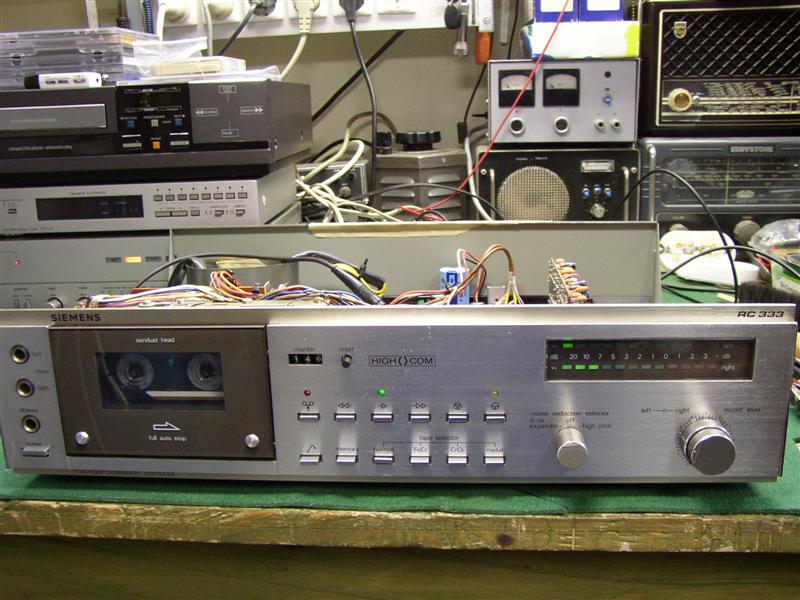

Wie kan mij helpen aan een service documentatie van een Siemens cassetterecorder
type RC333, probleem een kanaal weergave is zwak

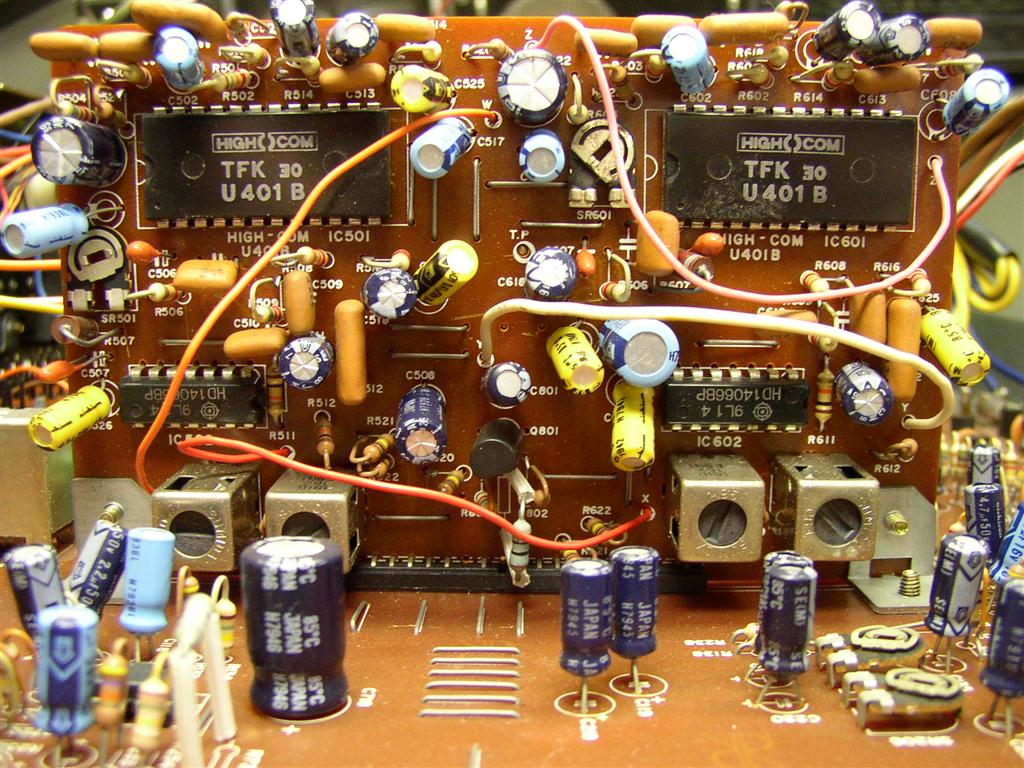

Bevat wat exotische IC`s waarvan ik op internet niets kan vinden.
![[image]](images/uploaded/2009030722254149b2e6558a75d.jpg)
![[image]](images/uploaded/2009030722262849b2e684d533e.jpg)
groeten JD
Siemens taperecorder RC333
door soundman2 , Wouw, 08-03-2009, 10:50 (5739 dagen geleden) @ Jan Dirk
Gewijzigd door soundman2, 08-03-2009, 10:52
Wie kan mij helpen aan een service documentatie van een Siemens cassetterecorder
type RC333, probleem een kanaal weergave is zwak
Bevat wat exotische IC`s waarvan ik op internet niets kan vinden.
groeten JD
Die exotische ic's waren de tegenhangers van Dolby. Deze recorder was uitgerust met High-com van Telefunken. Het is nooit erg populair geweest in cassetterecorders. Docs van Siemens heb ik nooit bewaard. Wel liggen er ergens nog een paar stapeltjes met microfilm. Ik weet niet of dat alleen over tv ging of alles van Siemens. Ik ga tzt kijken, want ze liggen niet thuis.
Hier staat nog wat over HighCom http://de.wikipedia.org/wiki/HighCom
Henk Roovers
Siemens taperecorder RC333
door Jan Dirk , Stadskanaal, 08-03-2009, 12:12 (5739 dagen geleden) @ soundman2
Dag Henk,
Dat het iets met dolby te maken had wist ik, had de cassetterecorder ooit van iemand gekregen die jaren bij Siemens in Den Haag heeft gewerkt en er nogal lierisch over deed. Na jaren op zolder het ding toch maar eens aangepakt er zit wel een profesioneel deck in, groot vliegwiel en alles met magneetspoelen bediend.
Nu zijn de service doc`s waarschijnlijk wel te koop maar het leuke is altijd om met zo weinig middelen het ding weer aan de praat te krijgen vandaar mijn oproep.
groet Dirk.
Siemens taperecorder RC333
door Paul Brouwer , Haarlem, 08-03-2009, 13:35 (5739 dagen geleden) @ soundman2
Klopt helemaal. Het Dolby systeem heette DBX.
Ik heb hier nog 2 Technics cassettedecks staan met dat DBX-systeem.
Wat ik mij er nog van kan herinneren is dat het principe werkt op basis
van omcoderen (comprimeren) van het audiosignaal binnen een bepaalde
frequentie-range bij opnemen en weer decoderen (de-comprimeren) naar de
normale frequentie-range.
Op deze wijze werd de bandruis ge-elimineerd.
Eind 70-er jaren werd dit systeem door Telefunken gelanceerd, maar was
erg duur. Wat later kwam Dolby met het iets goedkopere DBX-systeem.
Groet,
Paul
--
![[image]](http://www.philipsradios.nl/208U.jpg)
Siemens taperecorder RC333
door Bert V. , Amstelveen, 08-03-2009, 13:32 (5739 dagen geleden) @ Jan Dirk
Om uit te sluiten dat de fout in de electronica zit is het misschien zinvol
om de aansluitingen van de kop te switchen, (dus linker en rechterkanaal
omdraaien); dit gaat op de print zelf waarschijnlijk makkelijker; wellicht is
de opname/weergavekop (of beiden) versleten óf vuil, meestal het linkerspoor dat de buitenkant van de band aftast.
Bert
Siemens taperecorder RC333
Opvallend op de foto is het verschil in stand tussen de potmeters SR 501 en SR 601. Lijken voor resp linker / rechter kanaal te zijn.
Er vanuitgaande dat de schakelingen voor L en R dezelfde zijn zou dat het verschil kunnen zijn.
Gewoon even de stand van de 501 noteren, en er maar aan draaien, dan is er niets te verliezen.
Siemens taperecorder RC333
door Jan Dirk , Stadskanaal, 09-03-2009, 22:01 (5738 dagen geleden) @ ruud
Hallo Bert en Ruud,

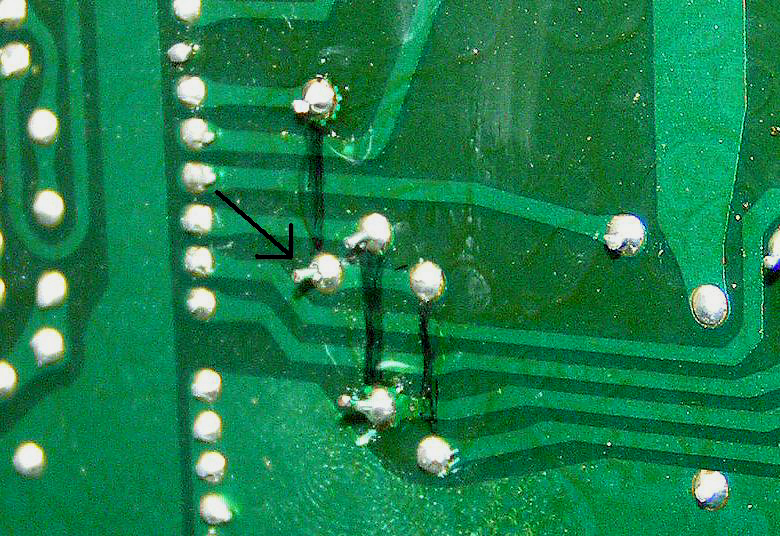

Ik heb het probleem inmiddels gelokaliseerd het bleek een slechte soldering te zijn en geen electronica deze keer.
![[image]](images/uploaded/2009030922562649b5908a78820.jpg)
Maar het volgende probleem dient zich nu aan: de opname wordt op beide kanalen vervormd weergegeven, ondanks de minimale VU meter uitslag, waarbij de Bias- Spanning wel op de o/w kop aanwezig is
Ik heb wel inmiddels het vermoeden dat er aan de instelling van diverse instelpotmeters is gedraaid
groeten JD
Siemens taperecorder RC333
door Maurice
, Dordrecht, 10-03-2009, 18:23 (5737 dagen geleden) @ Jan Dirk
Jan,
Is een van de meest voorkomende fouten met printplaten.
Mooi dat je dat gevonden hebt.
Bekijk eens een manual als de Philips N2521.
Daar staat het nodige uitgelegd over manier van instelling.
Kun je ideeen uithalen hoe af te regelen.
Maar begin vooral die ruisonderdrukking af te schakelen/ niet te gebruiken.
Gewoon zo eenvoudig mogenlijk proberen op te nemen zonder toeters en bellen.
Indien je banden opgenomen met het Telefunken systeem afdraaid op een ander cassette deck gaat het ook fout.
Dat zul je begrijpen.
Probeer te ontdekken welke potm's waarvoor zijn.
Begin met de Vu potmeters op te zoeken.
Bedenk de symetrie in de opstelling componenten.
Met dergelijk puzzelen is het goed te doen ook zonder schema.
Maar begin nu eerst met een stiftje de huidige standen te merken.
Kun je daarna vrolijk aan het stellen gaan.
Siemens taperecorder RC333
door Jan Dirk , Stadskanaal, 10-03-2009, 21:16 (5737 dagen geleden) @ Maurice
Hallo Maurice,
De standen van de instelpotmeters had ik inmiddels al gemerkt en heb de instellingen van de VU-meter en de bias-spanning inmiddels getraceerd.
Ik zal nu eerst eens een opname met uitgeschakelde HighCom maken.
Bedankt voor de info Jan D.
Siemens taperecorder RC333
door Jan Dirk , Stadskanaal, 24-03-2009, 19:06 (5723 dagen geleden) @ Jan Dirk
Gewijzigd door Jan Dirk, 24-03-2009, 19:07
Hallo Maurice,
De standen van de instelpotmeters had ik inmiddels al gemerkt en heb de instellingen van de VU-meter en de bias-spanning inmiddels getraceerd.
Ik zal nu eerst eens een opname met uitgeschakelde HighCom maken.
Ik heb inmiddels een opname gemaakt echter zonder positief resultaat,
maar heb inmiddels ook de service unterlagen uit Duitsland ontvangen.
Dus wordt vervolgd.
gr. Jan D.
