RegistrerenGrundig Concertboy 4000 Variable condensator (Algemeen)
door eric-radio
, Arnhem, 12-11-2020, 17:13 (1473 dagen geleden)
Hallo,
Wie heeft misschien een dergelijke variable condensator liggen?

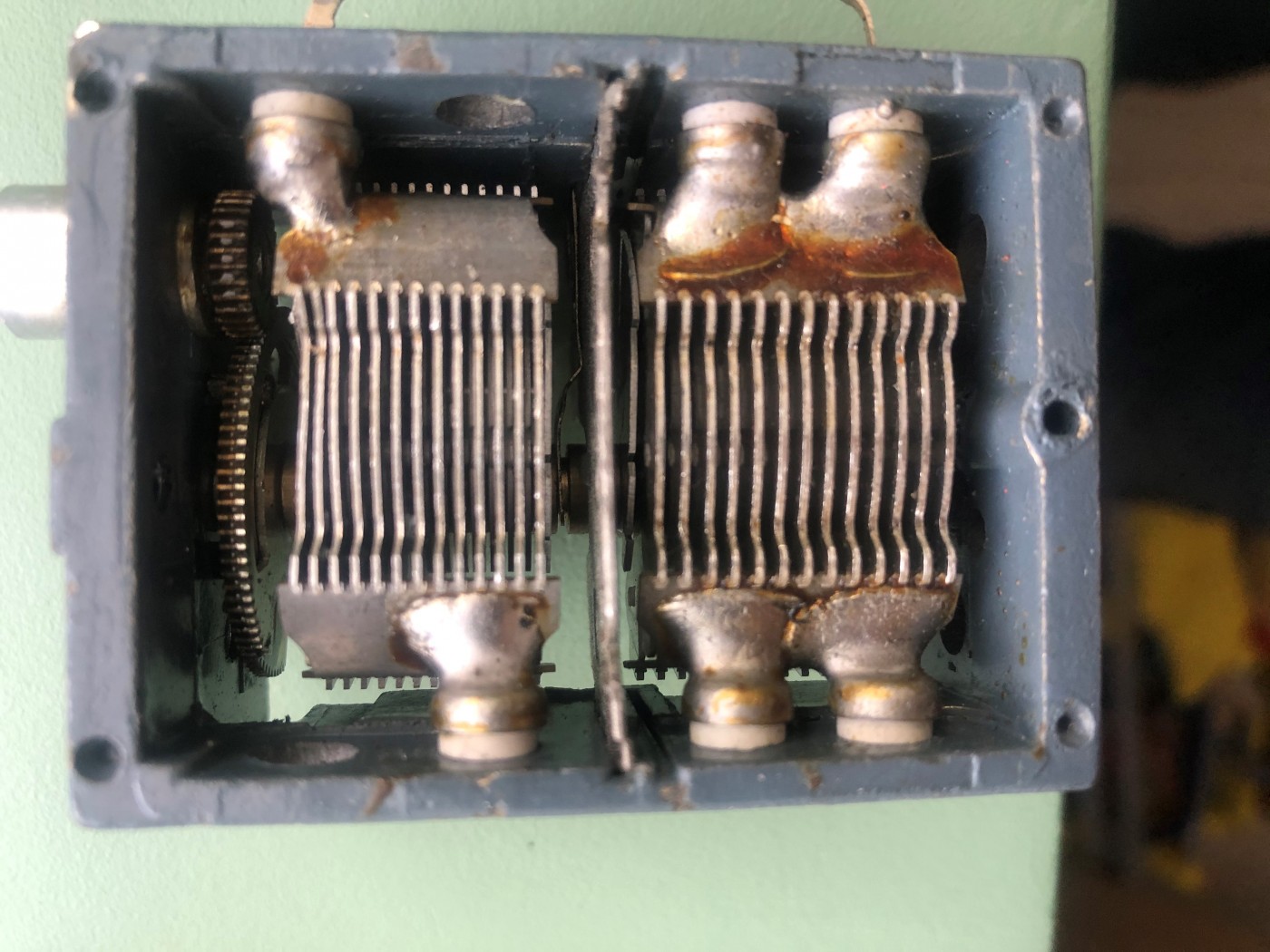

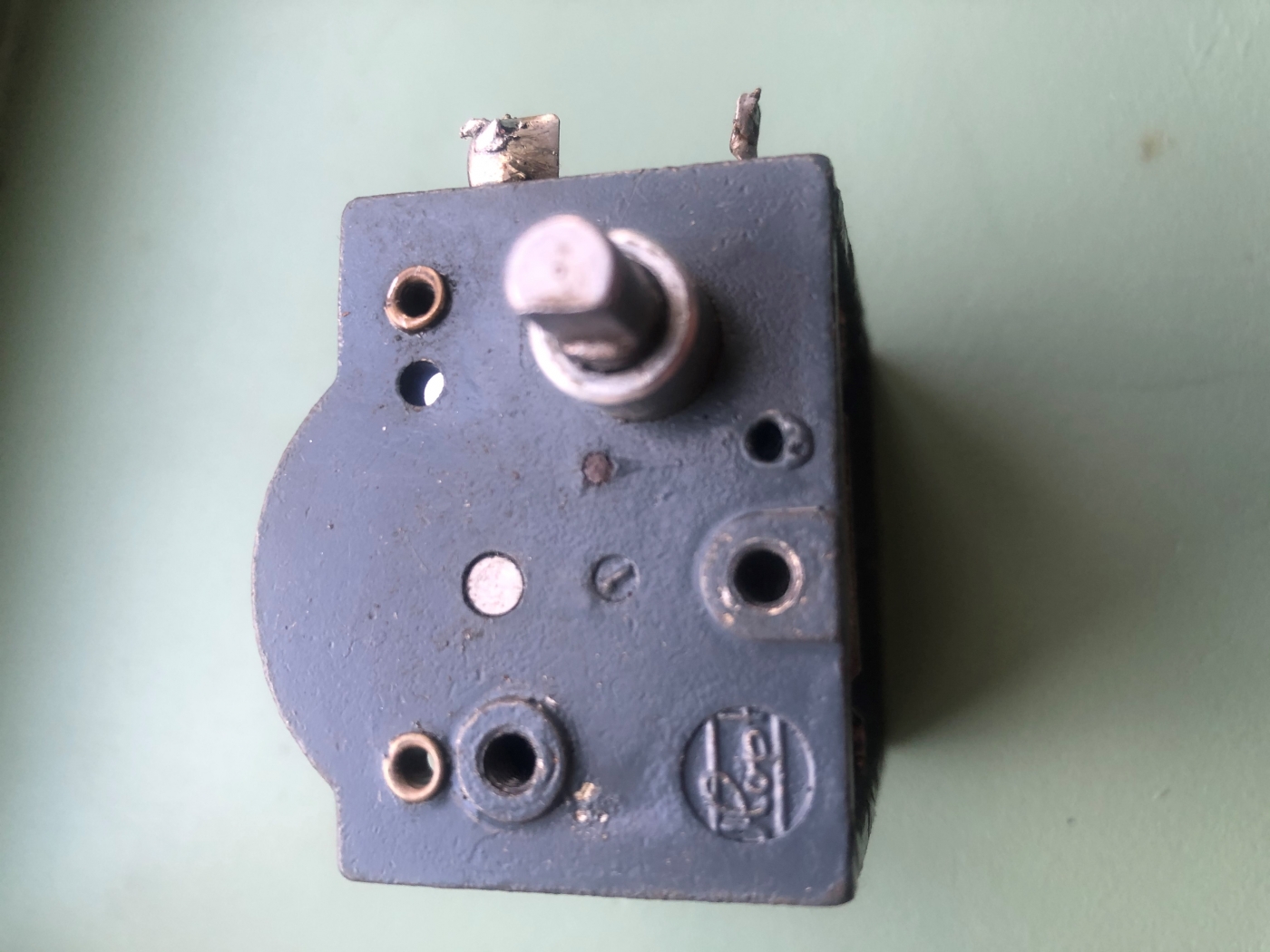

De aandrijfas gaat erg zwaar en schoonmaken en olie heeft geen effect, daarnaast heeft een vorige monteur de kammen zwaar beschadigd.
Vr gr Eric
![[image]](images/uploaded/202011121611385fad5ebaaf352.jpg)
![[image]](images/uploaded/202011121612125fad5edc8917b.jpg)
Grundig Concertboy 4000 Variable condensator
door snameroc , Etten Leur, 12-11-2020, 22:41 (1473 dagen geleden) @ eric-radio
Wd40 erin en een paar dagen inweken. Niets is het al.
Grundig Concertboy 4000 Variable condensator
door soundman2 , Wouw, 12-11-2020, 22:46 (1473 dagen geleden) @ snameroc
Gewijzigd door soundman2, 12-11-2020, 22:47
De platen zijn krom (links), dat is een veel groter probleem.
Grundig Concertboy 4000 Variable condensator
door eric-radio , Arnhem, 13-11-2020, 07:48 (1472 dagen geleden) @ soundman2
Hallo,
De kromme platen zijn de beschadiging waar op op doelde.
Dit exemplaar gaat hem niet meer worden denk ik vandaar mijn vraag of iemand misschien nog iets heeft liggen.
Vr gr Eric
Grundig Concertboy 4000 Variable condensator
door J vd Westelaken , Den Dungen, 13-11-2020, 09:07 (1472 dagen geleden) @ eric-radio
Hallo Eric,

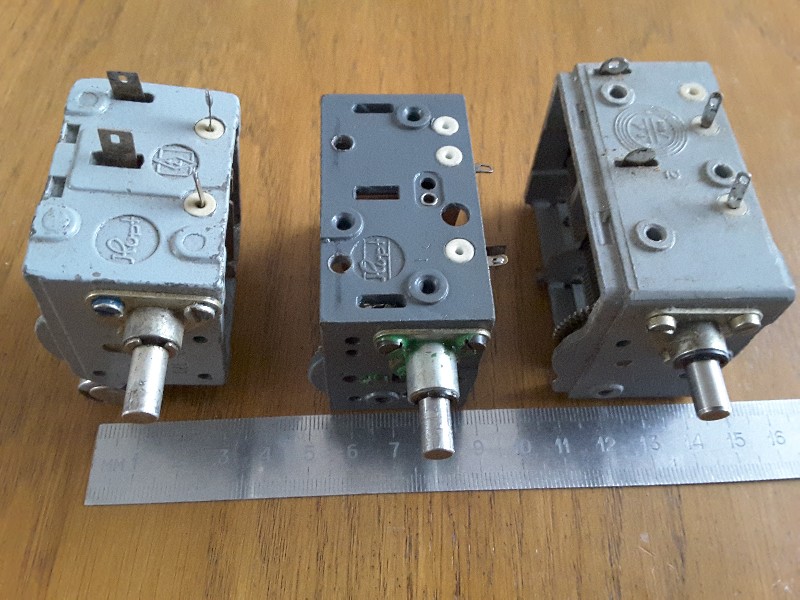

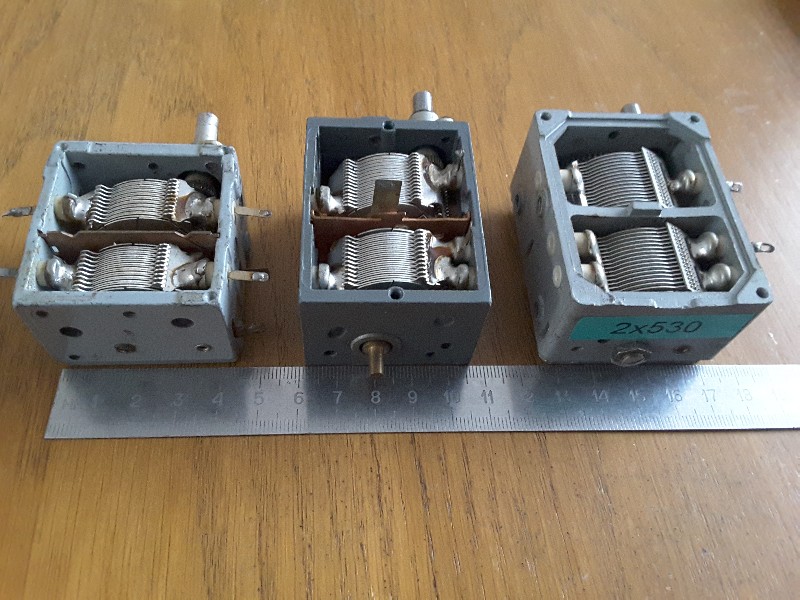

Ik heb hier wel een aantal Hopt afstemc's liggen (zie foto) misschien kun je de waarde doorgeven en de afmetingen dat maakt het zoeken gemakkelijker.
![[image]](images/uploaded/202011130806465fae3e96333d2.jpg)
![[image]](images/uploaded/202011130807095fae3ead55c87.jpg)
Met vriendelijke groet,
Jan van de Westelaken
Grundig Concertboy 4000 Variable condensator
door eric-radio , Arnhem, 13-11-2020, 10:15 (1472 dagen geleden) @ J vd Westelaken
Hallo Jan,
Dank voor je reaktie..
De lengte van de behuizing is 60 mm
Breedte is 40 mm (incl bobbel)33 mm zonder bobbel
Hoogte is 45 mm
As lengte 17 mm tot aan de behuizing 77 mm totale lengte
De waarde is wat lastig omdat ik niet precies kan beoordelen welk onderdeel het in het schema is.
Maar ik denk C-28 plus C-54 388 PF + 328 PF ?
Zie schema:
![[image]](images/uploaded/202011130911325fae4dc4c1f79.jpg)
Vr gr Eric
Grundig Concertboy 4000 Variable condensator
door J vd Westelaken , Den Dungen, 13-11-2020, 12:18 (1472 dagen geleden) @ eric-radio
Gewijzigd door J vd Westelaken, 13-11-2020, 12:50
Hallo Eric,
Zojuist even wat opgemeten en de linkse condensator op de foto komt aardig met de opgeven maten overeen, alleen is de capaciteit van beide helften 340pF wat helaas niet overeenkomt met de waarden in het schema, de condensator in het schema is inderdaad diegene die je moet hebben, jammer dat ik je niet verder kan helpen.
Hopt is een oud merk in Duitsland (KHS Karl Hopt Schörzingen) op internet is er niet zoveel te vinden hierover
Misschien is dit iets voor je.
https://roehrentechnik.de/html/drehkos.html
Succes met de zoektocht
Met vriendelijke groet,
Jan van de Westelaken
Grundig Concertboy 4000 Variable condensator
door eric-radio , Arnhem, 13-11-2020, 17:05 (1472 dagen geleden) @ J vd Westelaken
Hallo Jan,
Dat is jammer!
Dank voor al je moeite in ieder geval.
Vr gr, Eric
Grundig Concertboy 4000 Variable condensator
door J vd Westelaken , Den Dungen, 13-11-2020, 18:06 (1472 dagen geleden) @ eric-radio
Hallo Eric,
Misschien moet je je meer richten op Duitse aanbieders (frag Jan zuerst, Oppermann-electronic) en verkoop sites zoals Ebay.de of de Duitse zustervereniging gfgf.org daar is een grotere kans van slagen denk ik, maar er zit natuurlijk ook veel materiaal onder de Nederlandse hobbyisten die je bericht misschien nog niet gelezen hebben, je weet maar nooit.
Met vriendelijke groet,
Jan van de Westelaken
Grundig Concertboy 4000 Variable condensator
door Leo Snoeren
, Dongen, 14-11-2020, 14:43 (1471 dagen geleden) @ eric-radio
Eric,
Mogelijk heb ik er een voor je, hij is mechanisch iets kleiner, maar elektrisch gelijk aan wat je zoekt:
Je zoekt deze:
De lengte van de behuizing is 60 mm
Breedte is 40 mm (incl bobbel)33 mm zonder bobbel
Hoogte is 45 mm
As lengte 17 mm tot aan de behuizing 77 mm totale lengte
wat ik hier heb liggen is:
Lengte 50 mm
Hoogte 45 mm
Breedte 33 mm zonder en 39 mm met bobbel
Maar ik denk C-28 plus C-54 388 PF + 328 PF ?
De gemeten waarden van dit exemplaar: zijn 320 pF en 390 pF

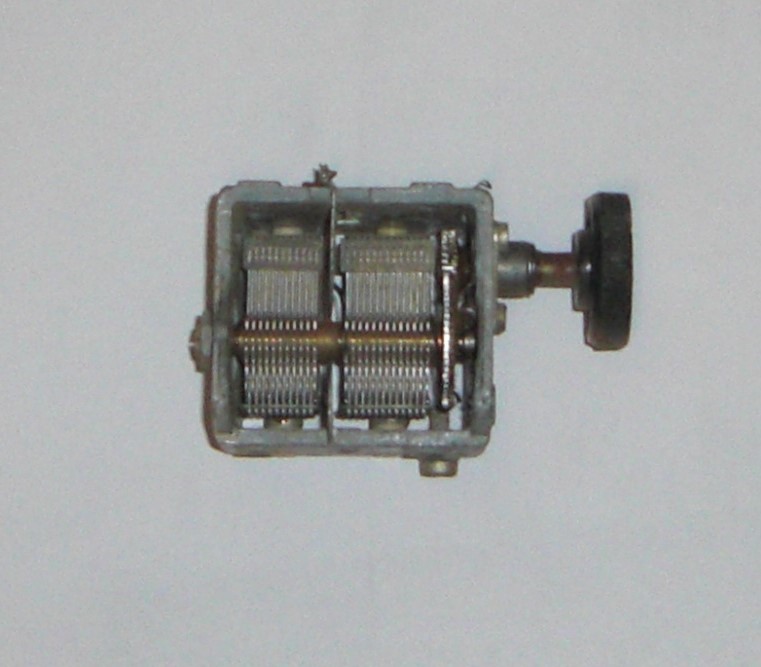

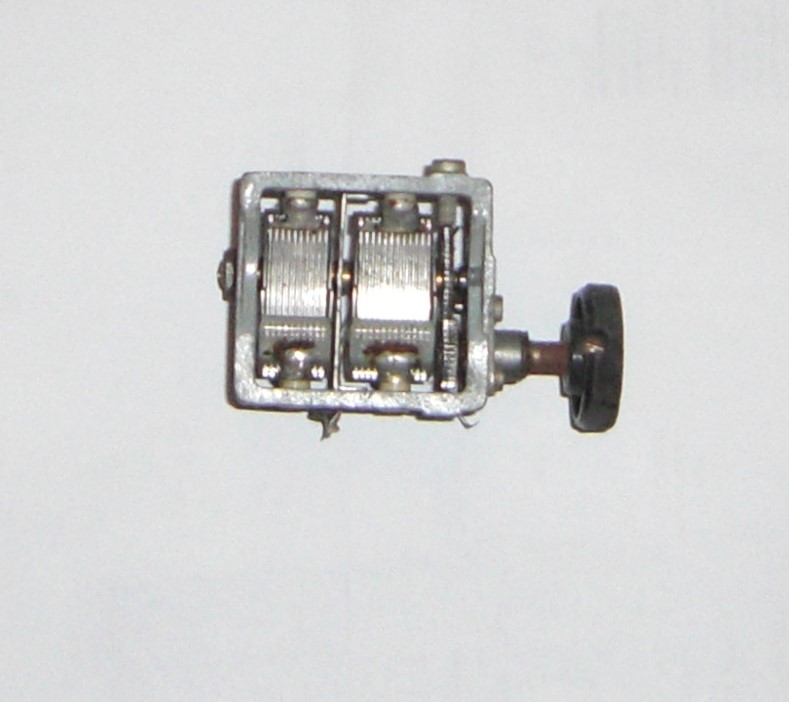

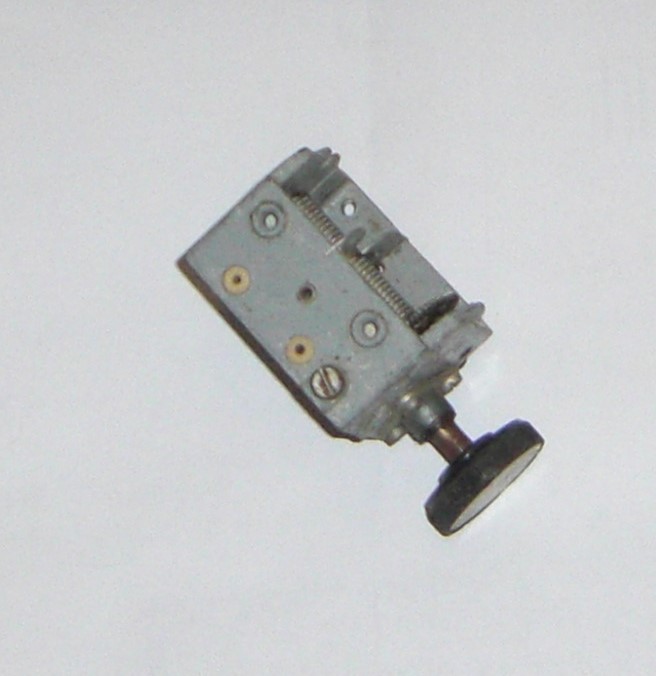

Hieronder wat afbeeldingen:
![[image]](images/uploaded/202011141340545fafde667b6c6.jpg)
![[image]](images/uploaded/202011141341055fafde710adb7.jpg)
![[image]](images/uploaded/202011141341145fafde7ae91c2.jpg)
Er zit een draaiknopje op de as maar dat hoort er niet op. Vermoedelijk is deze condensator ooit eens ergens in een testopstelling gebruikt.
Als je denkt dat je er iets mee kan hoor ik het graag.
--
Met vriendelijke groet,
Leo Snoeren
https://www.rrd.link/ (onder constructie)
leosnoeren(apenslingertje)freedom.nl
Grundig Concertboy 4000 Variable condensator
door eric-radio , Arnhem, 14-11-2020, 21:10 (1471 dagen geleden) @ Leo Snoeren
Hallo Leo,
Dank voor je reaktie,
Wellicht het proberen waard om deze passend te maken.
Via Pm verder afhandelen.
Vr gr Eric
Grundig Concertboy 4000 Variable condensator
door wvogel58 , Eindhoven, 17-11-2020, 01:53 (1469 dagen geleden) @ eric-radio
De draairichting van de knop om de platen naar buiten te draaien lijkt verschillend. Dus de aandrijfsnaar andersom op het wiel leggen.
