Hier staat ie

Die had ik ook al gevonden, maar helaas is dat de manual van de PM 5171 en dat is hem niet.
Toch bedankt voor het zoeken.
m.vr.gr.
Anton van den Oever

Hallo Loek
Daar kan ik inderdaad nog navraag doen, hoewel de druk inmiddels van de ketel af is.
De klacht was brom op de uitgang en instabiliteit, dat kon haast niet anders dan een voedings of ontkoppelings probleem zijn.
Na het apparaat te hebben geopend bleek het goed te servicen, het is opgebouwd in modules en uitgevoerd met steekprinten welke er zelfs zonder gereedschap kunnen worden uitgehaald.
Het (hoofd)voedingsdeel leek in orde, de condensatoren hierin lieten niets vreemd zien, maar na de boel een beetje uitgevogeld te hebben bleek dat de voortrap uit een aparte voedingsspanning te worden gevoed. (+50 V / -50 V) welk deel op de versterker print zit.

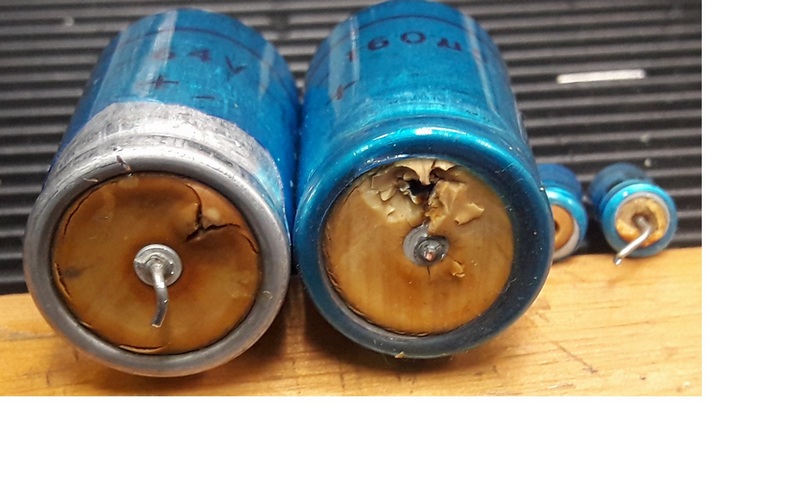

De buffercondensatoren (160 μF/64 V) hiervan waren defect, vrijwel geen capaciteit en hoge ESR, bovendien waren de rubber afdichtingen gescheurd en in 1 ervan lijkt zelfs een brandgaatje te vertonen.

Waarschijnlijk is de rook ontsnapt en zoals bekend werkt electronica dan niet meer.
Ik had alleen 330 μF/100 V liggen en deze heb ik erin gezet.
Ook zaten er nog 2 kleine elko’tjes met bloemkool oortjes op de print welke gelijk mee vervangen zijn.
Het apparaat werkt nu weer uitstekend.
Toch zou ik graag (gezien de bandbreedte van DC - 1 MHz) de ruststroom van de eindtrap nog even willen controleren en optimaal instellen, er zitten echter meerdere instelpotmeters in en zonder manual en dwingende reden blijven we daar beter van af.
Vind het ook een beetje vreemd dat je blijkbaar 100 V in de voortrap nodig hebt om een eindtrap met een maximaal uitgangsniveau van 7,5 V (21 V t/t) uit te sturen, het schema zal dit wellicht kunnen verklaren.
m.vr.gr.
Anton van den Oever
