Registrerenbeomaster 4400 (Algemeen)
door Bosh 2021
, Spijkenisse, 10-01-2021, 21:29 (1499 dagen geleden)
Hoi mede hobbyisten, misschien kunnen jullie mij helpen. Mijn beomaster 44oo speelt prima maar het lampje van de over load indicator blijft branden, heeft iemand verstand van deze schakeling. GR jan
beomaster 4400
door FredDijksman , 10-01-2021, 23:58 (1499 dagen geleden) @ Bosh 2021
Dan moet je de ruststroom instelling van de eindversterker opnieuw afregelen zoals in de service manual is beschreven. Dit voor beide kanalen links en rechts.
Succes
Fred
beomaster 4400
door Bosh 2021 , Spijkenisse, 18-01-2021, 16:16 (1491 dagen geleden) @ FredDijksman
Bedank Fred ,Afregeling ruststroom = OK Doet het nog niet, maar dank voor de info.
beomaster 4400
door Goldline , Oranjedorp, 18-01-2021, 18:38 (1491 dagen geleden) @ Bosh 2021
Gewijzigd door Goldline, 18-01-2021, 18:43
Overload indicator wordt aangestuurd door verschilversterker aan de ingang van de eindtrap.
Indien alle transistoren heel zijn zal je het in een defecte elko kunnen zoeken.
Die donkerrode tonnetjes van Roe, zijn altijd verdacht.
Dit zijn helaas tijdrovende reparaties....
Succes!
Edit: ik lees nu dat hij prima speelt uit beide kanalen.
Dan zoek je het inde overload schakeling.

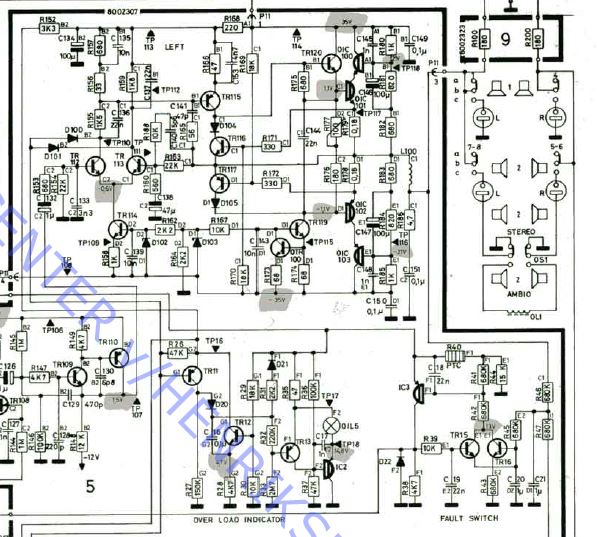

zie schema : IC2 in sluiting ?
![[image]](images/uploaded/202101181740246005c808dfa9b.jpg)
--
Cees PA1DBA
beomaster 4400
door Bosh 2021 , Spijkenisse, 19-01-2021, 01:41 (1491 dagen geleden) @ Goldline
Bedankt Goldline voor het schema ik ga er maar eens voor zitten. MVRGR J. B.
beomaster 4400
door Maarten Bakker
, Haarlem/Delft, 19-01-2021, 03:46 (1491 dagen geleden) @ Bosh 2021
De laatste keer dat ik er met een B&O schema voor moest gaan zitten, heb ik het relevante deel zelf volledig hertekend. Als je er niet uitkomt is dat misschien een tip.
Je zou haast zeggen dat ze de schema's zo tekenden als bescherming tegen niet-officiële reparateurs...
beomaster 4400
door Goldline , Oranjedorp, 19-01-2021, 09:58 (1490 dagen geleden) @ Maarten Bakker
Gewijzigd door Goldline, 19-01-2021, 10:00
Een Deen zegt : vi tænker anderledes
Darlington transistoren werden vaak als Ic's getekend.
verder zijn deze schema's "goed leesbaar"
--
Cees PA1DBA
beomaster 4400
door Maarten Bakker , Haarlem/Delft, 19-01-2021, 14:04 (1490 dagen geleden) @ Goldline
