Die diode komt wel voor bij sommige transistoren, maar dan moet hij wel in sper staan. De diode op het display legt de collectorspanning aan de emitter en dat gaat dus niet werken.
Mogelijk heb je de transistor verkeerd aangesloten Vf zou kunnen staan voor de diode spanning.
De meter zit er trouwens helemaal naast. De verzadigingsspanning voor deze tor is ca 2 Volt en de versterking hFE ligt ergens in de buurt van 1000.
Ook de lay-out op het scherm klopt voor geen meter. Met deze tester zou je dus moeten concluderen dat de transistor in de prullenbak kan. Lekker toestel

Hier nog een foto van het symbool op de tester

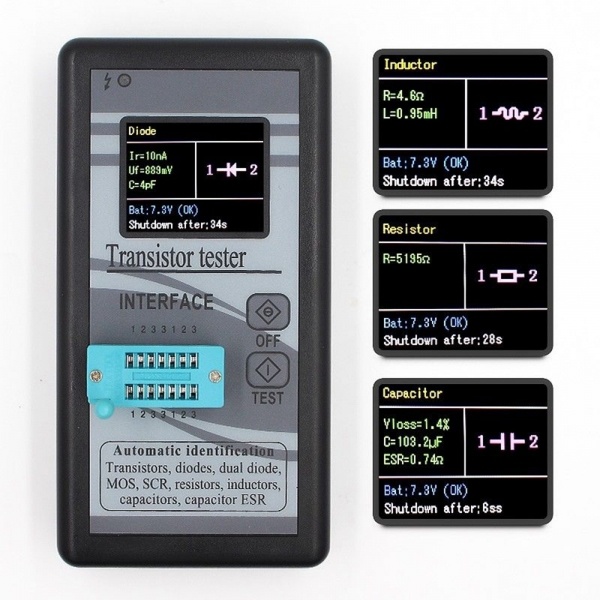

Ik gebruik ook al een aantal jaren dezelfde tester en heb ook even een
BDV64B ( Motorola )aangesloten en bij mijn weten een goede maar laat niet de diode zien op display.
In display wel aangeduid als een BJT-PNP / hFE=28 Vf=1.35v

--
Lukt het niet?
gebeurt mij ook wel eens.

Tester heeft gelijk, bij deze power darlington zit er inderdaad een diode tussen
collector en emitter. Dit komt veel voor bij power darlington transistors, Hoogfrequent
transistors en power FET's.
Kijk maar eens met google op BDV64.
Omdat er tussen de emitter van de stuurtransitor en de emitter van de eindtransistor een weerstand zit zal deze meter waarschijnlijk alleen de stuurtransitor meten.
De stuurspanning op de basis is waarschijnlijk te laag om de darlington volledig aan te sturen.
stuurspanning lager dan 1,4 volt.

Denk dat dit type lijneindtor vanaf het K40 chassis of nog later gebruikt werd
Eerdere chassis gebruikten een losse diode parallel aan de c-e aansluiting.

--
Keapje 'n Erres, kinne jo werres.

Hoe dan ook, ik vind het testresultaat veel te matig om een oordeel over de conditie van de transistor te geven.
Zelf de nummering van de pootjes klopt niet.

Als je een probleem voor legt, dan is het handig dat je vertelt wat je doet, waarmee en wat het resultaat is. Dan kan iemand wellicht daar een fatsoenlijk antwoord op geven.
Ik heb een weerstandsmeter en soms geeft die oneindig aan. Wat zou er kunnen zijn?
Als ik er niet bij vertel dat het dan over een onderbroken weerstand gaat, dan zijn de gis antwoorden niet van de lucht...........
Bij de defecte transistor is het best mogelijk dat er nog een enkele diode overgang bestaat en omdat de meter zelf maar moet uitzoeken, kan dat best mis gaan. Het resultaat wordt wellicht beter als je de meter kunt vertellen waar je de draden op aansluit. Per slot van rekening doe je dat ook als je de overgangen test met een diodemeter.
Ik heb een hekel aan dingen die alles volautomatisch doen, je ziet nu dat dat falikant mis kan gaan.
Zo kan een verkeersagent soms het verkeer beter regelen als de slimste stoplicht automaat. (Heeft iets te maken met intelligentie)
Overigens heb ik om een defecte transistor te testen geen transistortester nodig, maar dat terzijde. Defecte transistoren meet ik er meestal uit in de schakeling, alvorens deze uit te solderen. Achteraf wil ik de transistor dan nog wel eens aan de diodetester hangen.
Ik heb dus geen transistortester. Repareren is niet het louter doormeten van onderdelen.
Kun je trouwens aangeven wat er stuk is aan de transistor. Als ik de viltstift notatie bekijk die op het kastje staat, dan heeft het apparaat de B C en E wel goed gevonden. Het lijkt dus nog steeds op een transistor.
Ik heb dan wel eens een datasheetnodig, maar daar staan dan ook meer wetenswaardigheden in.
Sorry dat ik even uit mijn vel spring.

Ah IS al defect, maar dan is antwoord nee.

Als het defect aan de Tor oplevert dat het zich gedraagt als een diode
krijg je diode in beeld.

Sluit bv maar eens 2 draden aan op een gewone Tr, bv BE alleen.

Blijft een "dom" ding die maar gewoon het lijstje afloopt.

We zijn er allemaal over eens dat het getoonde plaatje Nooit in echt voor komt.

Doe de proef op de som en pak bv een BU208D inderdaad en bekijk dan eens
of plaatje dan wel klopt. Zoals G-Rely aangeeft.
Of pak een gewone Transistor en plak zelf een diode over C_E .
Zie wat toestel doet.
Draai dan de diode om en zie of plaatje veranderd.

Kan heel goed zijn dat het plaatje simpel fout geprogrammeerd is.

Even wat experimenteren.
