RegistrerenInformatie tuner AKAI UC-K3L (Toestel of techniek)
door Armand
, België, 10-02-2021, 13:21 (1385 dagen geleden)
Gewijzigd door Armand, 10-02-2021, 14:00
Heb een leuk AKAI mini stereosetje gekregen uit 1981.
Het zijn 3 losse componenten (28cm breed en 27 cm diep) : FM/AM tuner UC-K3L, versterker UC-U3E en cassettedeck UC-F3.
Nog in nieuwstaat, geen gebruikssporen, weinig gebruikt en heeft lange tijd ingepakt in een verwarmde kamer gestaan.
Ben begonnen met het langzaam opstarten van de versterker en de tuner en beide werken weer zeer goed.
Van de FM/AM tuner waren er 3 modellen : een UC-K3J voor Japan bestemd, een UC-K3 met enkel MG en een UC-K3L met MG en LG, alle drie met dezelfde ferrietstaaf("bar-antenne" type AN901) voor AM achteraan het toestel en een aansluiting voor een AM buitenantenne.
Het model dat ik heb is een UC-K3L tuner.
De LG werkt met de ferrietstaaf maar de MG vreemd genoeg niet.
MG werkt wel met een buitenantenne.Heb het toestel opengemaakt, de schakelaar MG/LG is in orde, spoelen ferrietstaaf gemeten en alles ziet er nog origineel uit.
Vind het vreemd maar misschien is dit wel zo bij het type UC-K3L?
Zijn hier soms AKAI kenners die hier meer over weten?
Of heeft iemand de gebruikershandleiding?
Vind op het internet wel informatie over het type UC-K3 maar bitter weinig over een UC-K3L.

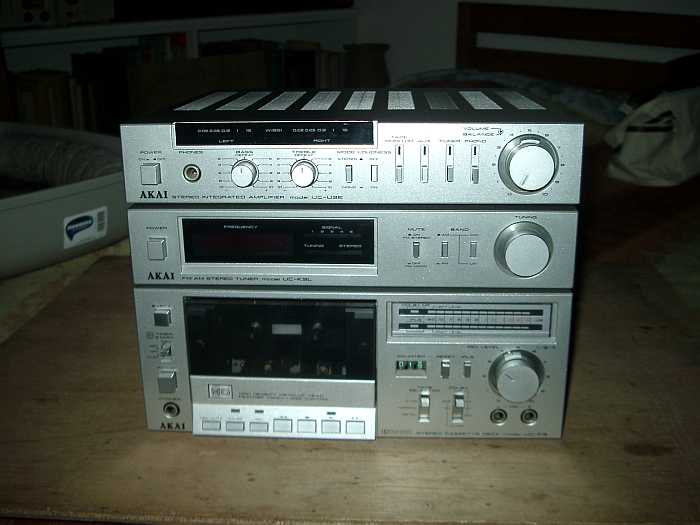

Hier het setje :
![[image]](images/uploaded/202102101153456023c949b9521.jpg)

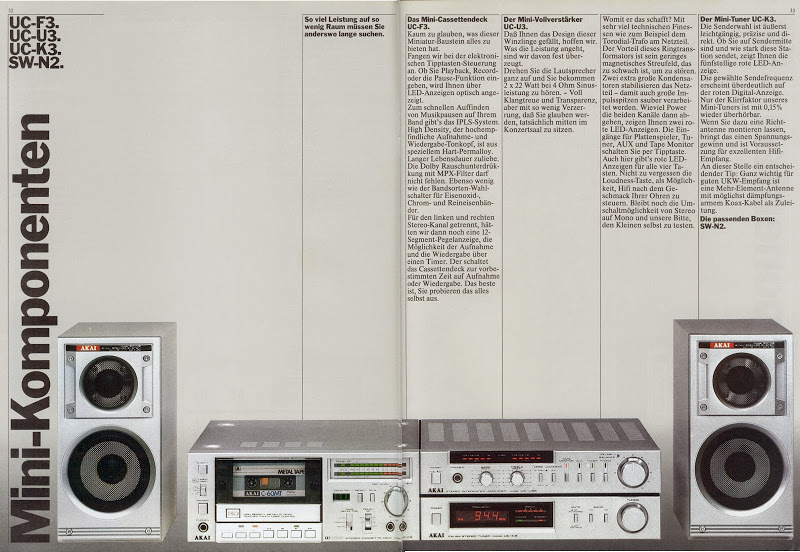

Uit een AKAI folder :
![[image]](images/uploaded/202102101207396023cc8b87edd.jpg)
Groeten, Armand
Informatie tuner AKAI UC-K3L
door soundman2 , Wouw, 10-02-2021, 14:06 (1385 dagen geleden) @ Armand
Gewijzigd door soundman2, 10-02-2021, 14:20

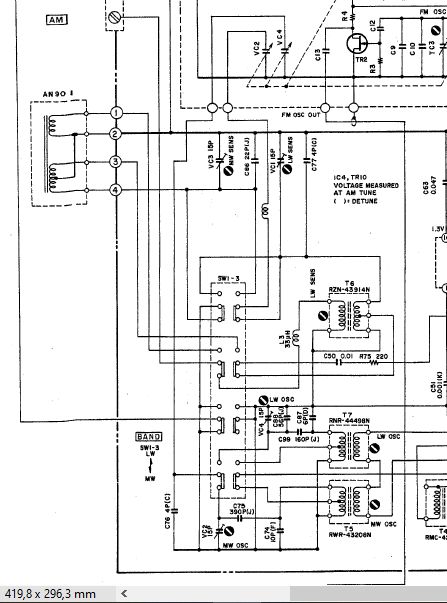

Volgens de servicedoc wordt de ferriet antenne bij K3L wel degelijk omgeschakeld tussen MW en LW.
De doc staat bij HIFI ENGINE.
https://www.hifiengine.com/manual_library/akai/uc-k3.shtml
![[image]](images/uploaded/202102101311106023db6e957b3.jpg)
Informatie tuner AKAI UC-K3L
door Armand , België, 10-02-2021, 15:05 (1385 dagen geleden) @ soundman2
Volgens de servicedoc wordt de ferriet antenne bij K3L wel degelijk omgeschakeld tussen MW en LW.
De doc staat bij HIFI ENGINE.
https://www.hifiengine.com/manual_library/akai/uc-k3.shtml
Zo dacht ik ook dat het moet werken.
De MG wel werkt met een buitenantenne en de schakelaar MG/LG is in orde, dan zou het probleem waarschijnlijk de ferrietantenne zijn.
Zal eerst de spoelen van de ferrietantenne nog eens nameten.
Groeten, Armand
Informatie tuner AKAI UC-K3L
door soundman2 , Wouw, 10-02-2021, 15:38 (1385 dagen geleden) @ Armand
Misschien toch een van de draadjes tussen het draaibare gedeelte en de kast gebroken?
Informatie tuner AKAI UC-K3L
door Armand , België, 10-02-2021, 17:29 (1385 dagen geleden) @ soundman2
Misschien toch een van de draadjes tussen het draaibare gedeelte en de kast gebroken?
Heb nog eens gemeten en dat is het niet : geen onderbreking, ook niet in de spoeltjes op de ferrietantenne.
Spanningen rond het IC LA1240 kloppen ook.
Heb het geprobeerd met mijn MG zendertje.Wat me opvalt is dat ik de tuner wel heel dicht bij het zendertje moet zetten om ontvangst te hebben via de ferrietantenne.
Gevoeligheid is te laag, krijg ook maar weinig signaalsterkte, slechts 3 leds lichten op.
Groeten, Armand
Informatie tuner AKAI UC-K3L
door Armand , België, 10-02-2021, 17:48 (1385 dagen geleden) @ Armand
Aanpassing bericht : FM met draadje als antenne en LG met ferrietantenne werken beide prima.
Groeten, Armand
Informatie tuner AKAI UC-K3L
door Wim K , 10-02-2021, 20:41 (1385 dagen geleden) @ Armand
Gewijzigd door Wim K, 10-02-2021, 20:45
Helaas heb ik je verkeerd begrepen. Mijn excuses.
Informatie tuner AKAI UC-K3L
door Maurice
, Dordrecht, 10-02-2021, 20:54 (1385 dagen geleden) @ Armand
Ik zie het ook niet helemaal hoe die AM nu in elkaar steekt.
![[image]](images/uploaded/202102101950396024390fc4e6f.jpg)
Informatie tuner AKAI UC-K3L
door soundman2 , Wouw, 10-02-2021, 21:34 (1385 dagen geleden) @ Maurice
Gewijzigd door soundman2, 10-02-2021, 21:38
Maurice, het hele schema staat in de link die ik gaf, iets van pagina 110 ofzo. Het modelnummer staat telkens boven het schema.
Informatie tuner AKAI UC-K3L
door Armand , België, 11-02-2021, 12:59 (1384 dagen geleden) @ soundman2
Op pagina 12/13 staat de afregelprocedure voor MG en LG.
MG punt 5 : kern "ferrietantenne" regelen en LG afregelen met "externe antenne" aansluiting.
Lijkt bij mij juist andersom te werken?
Groeten, Armand
Informatie tuner AKAI UC-K3L
door Armand , België, 11-02-2021, 12:41 (1384 dagen geleden) @ Maurice
Ik zie het ook niet helemaal hoe die AM nu in elkaar steekt.
Bijkomend probleem is dat je meer dan driekwart moet losmaken/lossolderen voor je aan de onderkant van de printen kunt meten.
Bodemplaat en zijkanten L en R vormen namelijk één geheel.
Groeten, Armand
![[image]](images/uploaded/2021021111384160251741b7ce3.jpg)
Informatie tuner AKAI UC-K3L
door Maurice , Dordrecht, 11-02-2021, 17:41 (1384 dagen geleden) @ Armand
Ga eerst terug naar je probleem:
"...MG werkt wel met een buitenantenne.Heb het toestel opengemaakt, de schakelaar MG/LG is in orde, spoelen ferrietstaaf gemeten en alles ziet er nog origineel uit...."
Dus je AM is niet stuk in die zin dat alleen ontvangst via ferrietstaaf niet werkt.
Dus daar beginnen.
Die draden zitten bereikbaar.
Alles loshalen en nog eens meten.
Dan als dat goed is, die omhuls los halen, kijken of spoeltje nog op de plek zit.
Als dat verschoven is werkt het ook niet.
Is los uitstekend geval en gedoemd om als 1e stuk te gaan.
wie weet ligt de staaf zelf wel in delen.
Informatie tuner AKAI UC-K3L
door Armand , België, 11-02-2021, 20:17 (1384 dagen geleden) @ Maurice
Ga eerst terug naar je probleem:
"...MG werkt wel met een buitenantenne.Heb het toestel opengemaakt, de schakelaar MG/LG is in orde, spoelen ferrietstaaf gemeten en alles ziet er nog origineel uit...."
Dus je AM is niet stuk in die zin dat alleen ontvangst via ferrietstaaf niet werkt.Dus daar beginnen.
Die draden zitten bereikbaar.
Alles loshalen en nog eens meten.
Maurice, had ik al gedaan : geen onderbrekingen in de spoelen van de ferrietstaaf.
Dan als dat goed is, die omhuls los halen, kijken of spoeltje nog op de plek zit.
Als dat verschoven is werkt het ook niet.
Omhuls nog niet losgehaald.

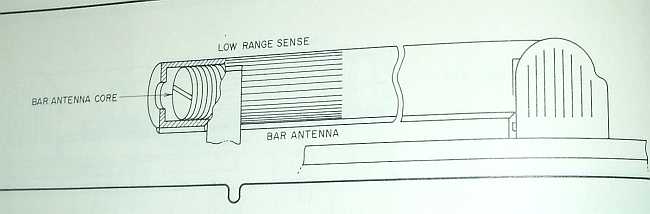

Het zou me verwonderen dat de spoeltjes verschoven zijn want het is een staafantenne met regelbare kern die nog verzegeld is met een likje verf en is nog nooit aan gedraaid.
![[image]](images/uploaded/2021021118381360257995d7174.jpg)
Heb de hele service documentatie doorlopen en in de onderdelenlijst staat:
-onderdeelnummer EE312738 = Ant.Bar UC-K3 MW
-onderdeelnummer EE313160 = Ant.Bar UC-K3L LW
Heb een UC-K3L tuner en begin te denken dat de ferrietstaaf bij dit model alleen voor LG is en MG alleen werkt met buitenantenne.
Als dat zo is, moet ik niet verder zoeken en is alles OK.
Heb ondertussen een Owner's Manual van een UC-K3L besteld voor enkele euro's, viel mee had nog een tegoed staan.
Heb hem nog niet, wordt als PDF per mail verstuurd.
Benieuwd wat er in staat.
Groeten, Armand
Informatie tuner AKAI UC-K3L
door Armand , België, 12-02-2021, 19:34 (1383 dagen geleden) @ Maurice
Maurice en Henk,

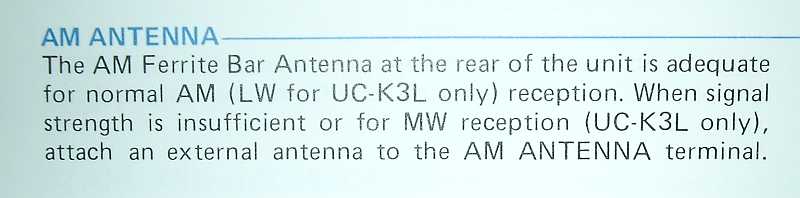

Heb de gebruikershandleiding toegestuurd gekregen en het is inderdaad zoals ik dacht.
Bij de UC-K3L werkt de ferrietantenne alleen voor LG.
Voor MG is een buitenantenne nodig.
Zo had ik nog dagen kunnen blijven zoeken naar een probleem dat er niet is.
![[image]](images/uploaded/202102121821506026c73ebe2ce.jpg)
Groeten, Armand
Informatie tuner AKAI UC-K3L
door Armand , België, 13-02-2021, 08:39 (1382 dagen geleden) @ Armand
Bij het openmaken zag ik dat er een aantal verbindingen niet gesoldeerd zijn maar dat de draden een aantal keren rond vierkantige soldeerpinnen gewikkeld zijn.Lijken me wel stevige verbindingen.
Gelukkig was het niet nodig om deze los te maken want het tunertje werkt zoals het moet maar hoe krijg je zoiets los?
Groeten, Armand
Informatie tuner AKAI UC-K3L
door Oldtimer , Oegstgeest, 13-02-2021, 09:16 (1382 dagen geleden) @ Armand
Bij het openmaken zag ik dat er een aantal verbindingen niet gesoldeerd zijn maar dat de draden een aantal keren rond vierkantige soldeerpinnen gewikkeld zijn.Lijken me wel stevige verbindingen.
hoe krijg je zoiets los?
Zie:
https://nl.wikipedia.org/wiki/Wire-wrap
Willem
Informatie tuner AKAI UC-K3L
door Armand , België, 13-02-2021, 10:46 (1382 dagen geleden) @ Oldtimer
Bedankt Willem.
Uit de link :
""Deze verbinding is eventueel los te nemen door het aansluitdraad in tegenovergestelde richting terug te draaien. ""
Bij kwetsbare printplaten zou ik dit niet toepassen, er zal wel een speciaal handtooltje bestaan.
Groeten, Armand
Informatie tuner AKAI UC-K3L
door Oldtimer , Oegstgeest, 13-02-2021, 13:17 (1382 dagen geleden) @ Armand
Zie de diverse bijdragen (waaronder ook een van mij) in deze link:
http://www.transistorforum.nl/forum/index.php?mode=thread&id=41535
Willem
Informatie tuner AKAI UC-K3L
door Armand , België, 13-02-2021, 14:44 (1382 dagen geleden) @ Oldtimer
Helemaal duidelijk nu.
Groeten, Armand
