Registrerenphilips trafootjes (Toestel of techniek)
door son111
, Lage Mierde, 16-02-2021, 10:45 (1382 dagen geleden)
Beste mensen,
Al tientallen jaren ligt er tussen mijn onderdelen voor buizenradio's een bakje met piepkleine trafootjes. Ik vermoed uitgangstrafo's. Ik heb nu eindelijk de moeite genomen om te weten te komen waarvoor ze dienen. Een speurtochtje op internet leverde mij niets op. Misschien kan iemand van jullie mij wijzer maken?

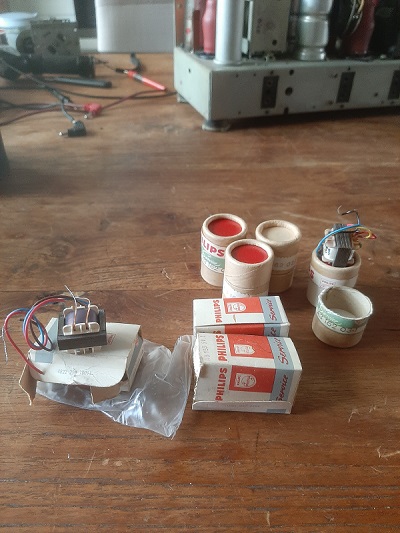

Het gaat om vier ronde doosjes met daarin trafo A3 162 03-1
en drie rechthoekige doosjes met daarin trafo A3 153 90.2
gr Rinus
![[image]](images/uploaded/20210216093546602b91f209378.jpg)
philips trafootjes
door Leo Snoeren
, Dongen, 16-02-2021, 11:11 (1382 dagen geleden) @ son111
Dag Rinus,
Je hebt je bericht in elk gevel op het goede forum geplaatst, het zijn reserve onderdelen voor in transistor apparaten. De vraag is nu "voor welk toestel zijn deze?". Het kan bedoeld zijn voor een radio, maar ik ken ze ook uit (portable) bandrecorders.
Misschien even wachten op Maarten, hij heeft een behoorlijke lijst met Philips codes....
--
Met vriendelijke groet,
Leo Snoeren
https://www.rrd.link/ (onder constructie)
leosnoeren(apenslingertje)freedom.nl
philips trafootjes
door Oldtimer , Oegstgeest, 16-02-2021, 11:26 (1382 dagen geleden) @ son111
Gewijzigd door Oldtimer, 16-02-2021, 11:29
Een speurtochtje op internet leverde mij niets op. Misschien kan iemand van jullie mij wijzer maken?
Ja, zoek op Philips A3.153.90 en Philips A3.162.03
Beide trafo's komen voor in de Philips transistorradio type L1G75T (schema in bibliotheek NVHR) en zijn daar respectievelijk de output trafo en de driver trafo, zie de stuklijst.
Willem
philips trafootjes
door Maarten Bakker , Haarlem/Delft, 16-02-2021, 12:17 (1382 dagen geleden) @ son111
Gewijzigd door Maarten Bakker, 16-02-2021, 12:19
Helaas ken ik beide nummers niet. Oldtimer noemt al een Engels model, maar ze zullen gezien het nummer oorspronkelijk in Nederlandse modellen toegepast zijn. Vrijwel zeker portable radio's tussen ongeveer 1956 en 1960.
philips trafootjes
door Oldtimer , Oegstgeest, 16-02-2021, 14:12 (1382 dagen geleden) @ Maarten Bakker
Maarten,
Ze zitten ook in de Aristona SA6009T
Willem
philips trafootjes
door Bapaktua , Haarlem, 16-02-2021, 12:21 (1382 dagen geleden) @ son111
Waren dat niet de AD9014 en AD9015?
Uit de Kayak?
ruud
philips trafootjes
door Leo Bolier , Goor, 16-02-2021, 14:27 (1382 dagen geleden) @ Bapaktua
Jazeker..
philips trafootjes
door son111 , Lage Mierde, 16-02-2021, 18:11 (1382 dagen geleden) @ Leo Bolier
Bedankt voor de informatie.
Gr Rinus
philips trafootjes
door Oldtimer , Oegstgeest, 16-02-2021, 18:34 (1382 dagen geleden) @ Bapaktua
Waren dat niet de AD9014 en AD9015?
Uit de Kayak?
Ruud,
Bedoel je nu dat ze het niet zijn?
Maar ze worden inderdaad ook in dat toestel toegepast.
En speciaal voor de databank van Maarten: de Philips "Kayak" staat ook bekend als de L1X75T.
Willem
