Informatie over monitor chassis met K40 chassis. (Gezocht)

door henkk56 @, 23-02-2021, 22:09 (1374 dagen geleden)

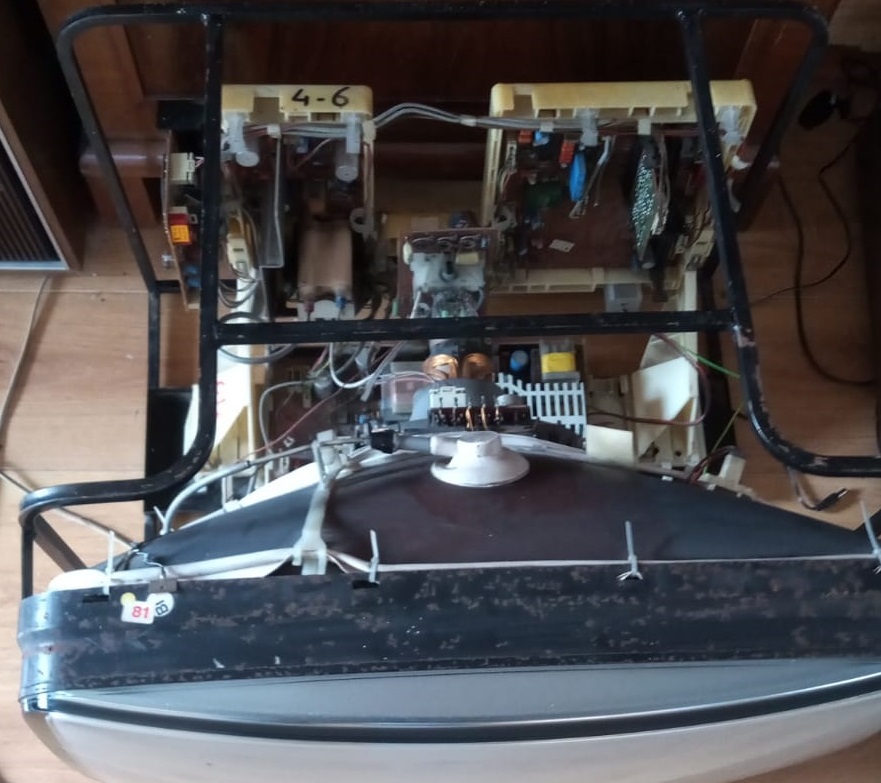

Het is echt alleen maar een frame met daarin een beeldbuis en een compleet gestript K40 chassis,komt oorspronkelijk bij een audiovisueel bedrijf vandaan.
[image]
Met een K40 documentatie kom je een heel eind maar er zit ook een gekke interfaceprint in om te communiceren met de buitenwereld.
Niet echt rocket science dus wel uit te pluizen,maar wie weet kan iemand mij aan wat documentatie helpen.

Henk

Informatie over monitor chassis met K40 chassis.

door soundman2 @, Wouw, 23-02-2021, 22:55 (1374 dagen geleden) @ henkk56

Niet dat het helpt, maar zo heb ik een 14 inch consumer tv van Philips, en dat was ook een monitor.
2x BNC in, geen kanaalkiezer en mf, geluidsversterker en luidspreker..
Dankzij een sloop video uit dezelfde tijd heb ik de missende onderdelen toe kunnen voegen, behalve de luidspreker. De uP aan boord is wel gelijk gebleven want een AB en het zenderzoeken etc. werkte daarna zoals het hoort.

Informatie over monitor chassis met K40 chassis.

door kris ⌂ @, Gent, België, 23-02-2021, 23:06 (1374 dagen geleden) @ henkk56

niet dat het helpt, maar gezien de constructie errond lijkt me deze ooit dienst gedaan te hebben in een videowall.

maak eens een foto van de interface..

Informatie over monitor chassis met K40 chassis.

door henkk56 @, 24-02-2021, 23:26 (1373 dagen geleden) @ kris
Gewijzigd door henkk56, 24-02-2021, 23:51

Ik heb het wat beter bekeken,het blijkt toch de gewone standaard K40 scart print.

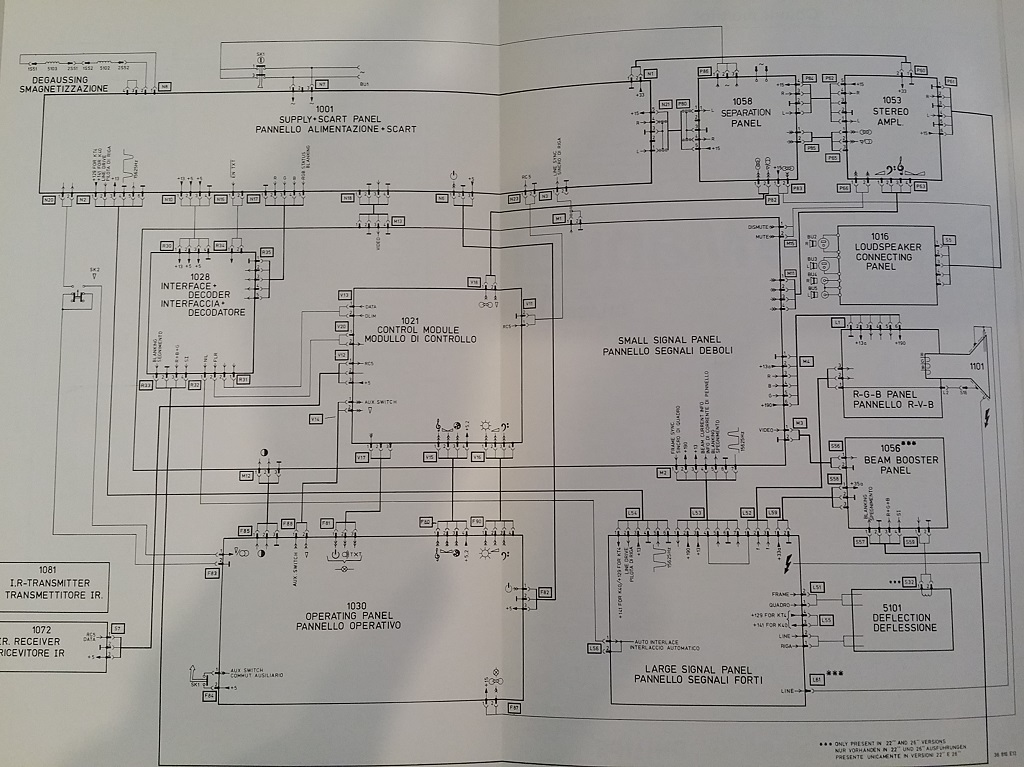

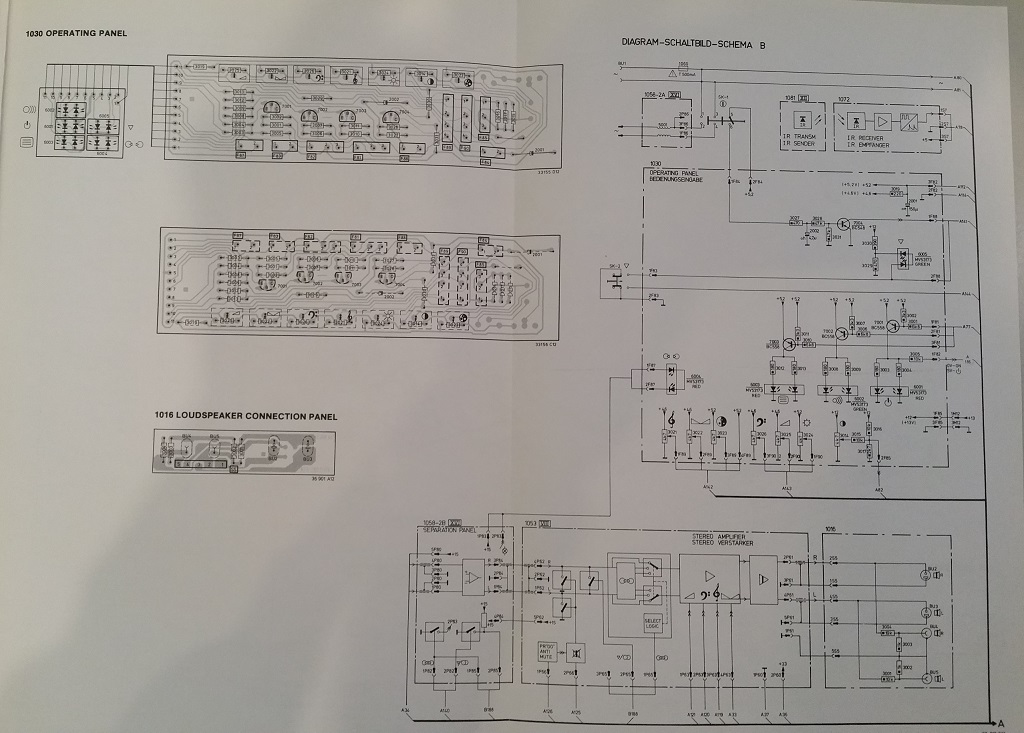

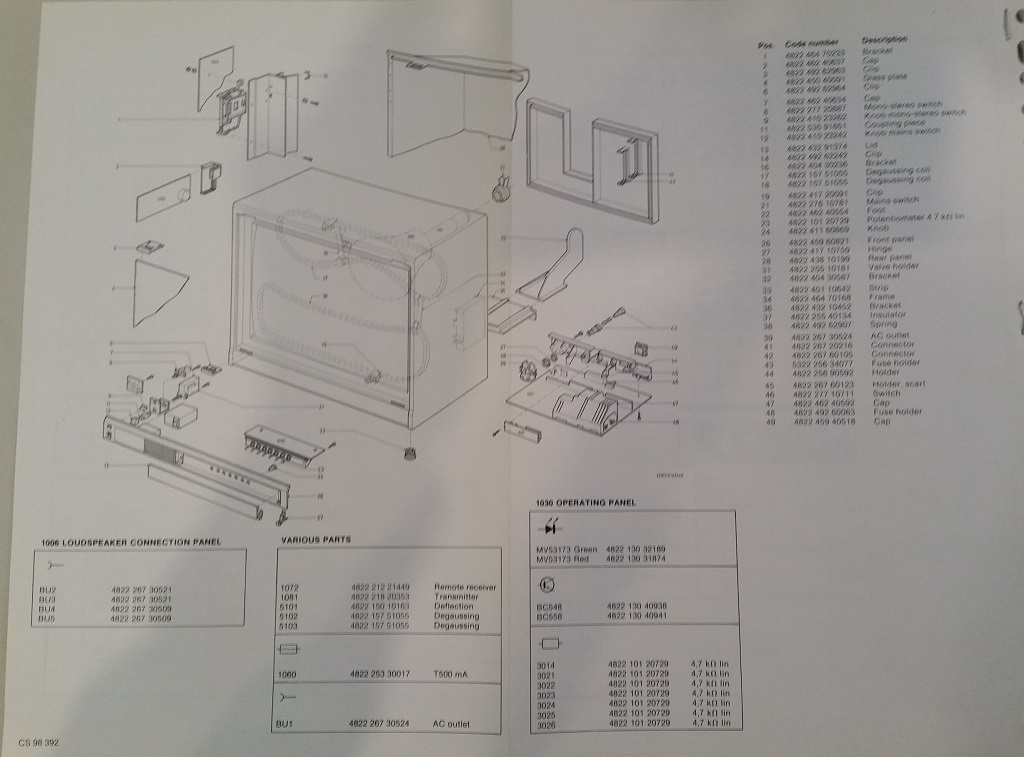

Aanvankelijk was het enige dat ik over K40 op internet heb kunnen vinden een scan van het standaard schema maar via een omweg vond ik toch een scan van een dikke documentatie en gelukkig niet verbrokkaliseerd.

Henk

Informatie over monitor chassis met K40 chassis.

door Maarten Bakker ⌂ @, Haarlem/Delft, 25-02-2021, 00:30 (1373 dagen geleden) @ henkk56

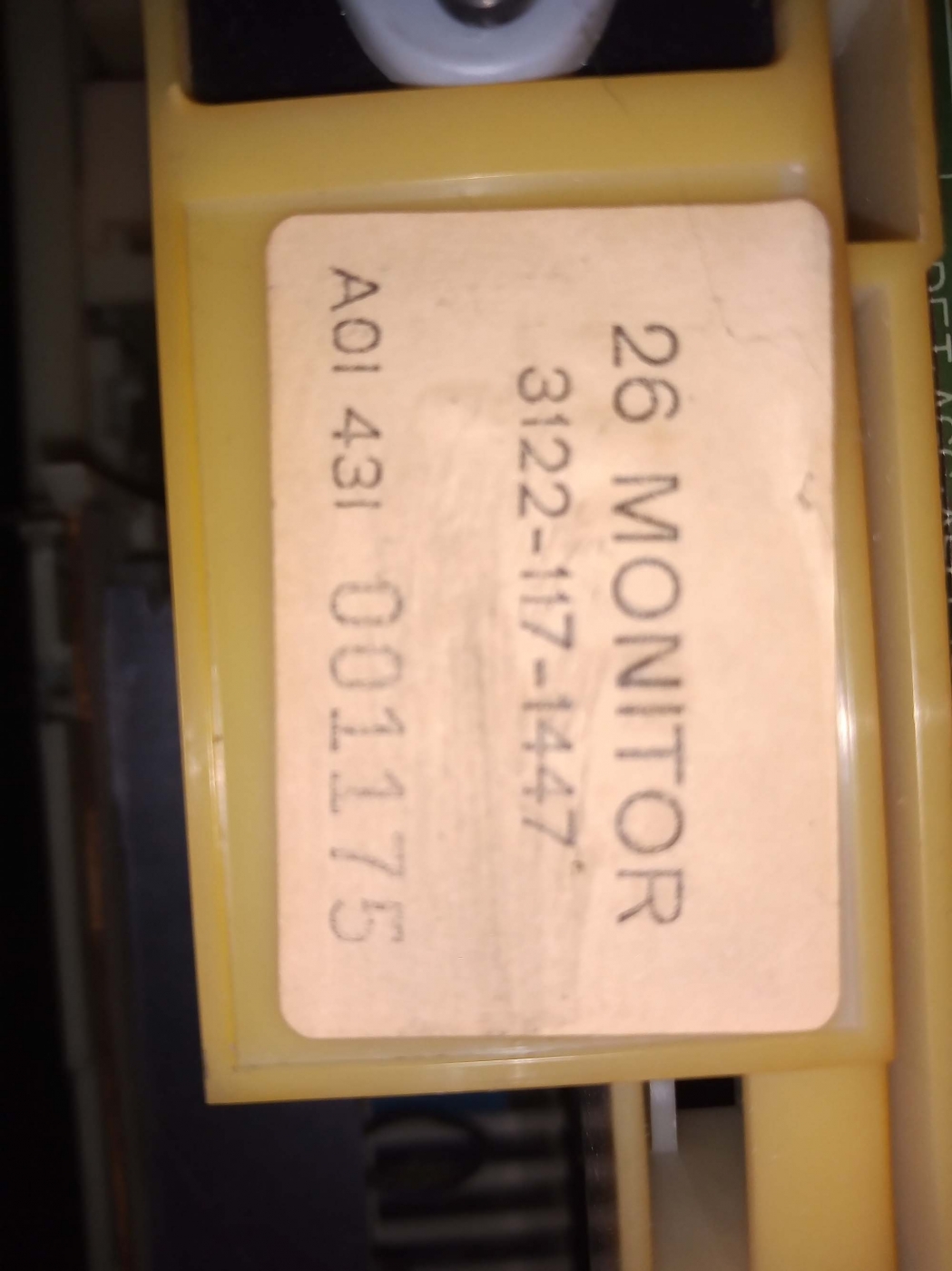

Zit daar toevallig ook nog een typesticker ofzo op? Die zit dacht ik meestal op een bracket van die SCART-print.

Informatie over monitor chassis met K40 chassis.

door henkk56 @, 25-02-2021, 20:52 (1372 dagen geleden) @ Maarten Bakker

[image]
Het lijkt er wel op dat men een standaard mono toestel zonder teletekst gedemonteerd heeft om chassis en beeldbuis te gebruiken.
Vandaag ben ik er mee bezig geweest,het blijkt dat dit geheel niet zonder de bijbehorende control module en bedieningspaneel heeft kunnen werken,de regelspanningen voor helderheid,contrast en kleurverzadiging ontbreken nu.
Toen ik deze op provisorische wijze toegevoerd had had ik wel beeld maar de grijsinstellingen waren totaal ontregeld,waarschijnlijk had iemand in een poging om er beeld op te krijgen aan alle potmetertjes gezwengeld....
Blijkbaar had iemand wel de klok horen luiden maar wist niet waar de klepel hing.
Na dit weer een beetje afgeregeld te hebben komt nu al weer een heel aardig beeldje op
:m:
Die control module en die andere rommel hoef ik er dus niet meer bij,allemaal overbodige ballast voor dit apparaat.
Gewoon wat old school potmetertjes er aan en klaar is Kees.:-)

Henk

Informatie over monitor chassis met K40 chassis.

door Maarten Bakker ⌂ @, Haarlem/Delft, 25-02-2021, 23:32 (1372 dagen geleden) @ henkk56
Gewijzigd door Maarten Bakker, 25-02-2021, 23:44

Erg interessant. Een originele Philips dus, Eindhovens fabrikaat *) en met een 12NC die duidt op intern gebruik (als module, of samenstelling in Philipsjargon) in plaats van losse verkoop. Serienummer suggereert dat er toch wel enkele honderden stuks geproduceerd zijn. Zal dus ook wel als onderdeel van vidiwalls e.d. gebruikt zijn zoals iemand geloof ik al suggereerde. Het leukste is natuurlijk als er nog ergens bijbehorende aansturing, of zelfs maar informatie over gebruik of aansturing, opduikt.

Ik neem aan dat er wel een control module/interface in het chassis gestoken is, welke is dat?

*) Ik meen dat de K40 een van de laatste toestellen is waarvan in Eindhoven ook nog reguliere productie was, dus ze zullen de onderdelen wel gewoon van de band getrokken hebben voordat ze van kasten e.d. voorzien werden.

P.S. Er is toch iets raars mee. Die 12NC lijkt op het eerste gezicht een paar jaar ouder dan het K40 chassis zelf. Je zou je haast gaan afvragen of er ook al een K30 versie van is geweest.

Informatie over monitor chassis met K40 chassis.

door henkk56 @, 26-02-2021, 18:14 (1371 dagen geleden) @ Maarten Bakker

De control module zat er niet meer in,daar zal wel een probleem mee zijn geweest.

Henk

Informatie over monitor chassis met K40 chassis.

door Maurice ⌂ @, Dordrecht, 27-02-2021, 14:07 (1370 dagen geleden) @ henkk56

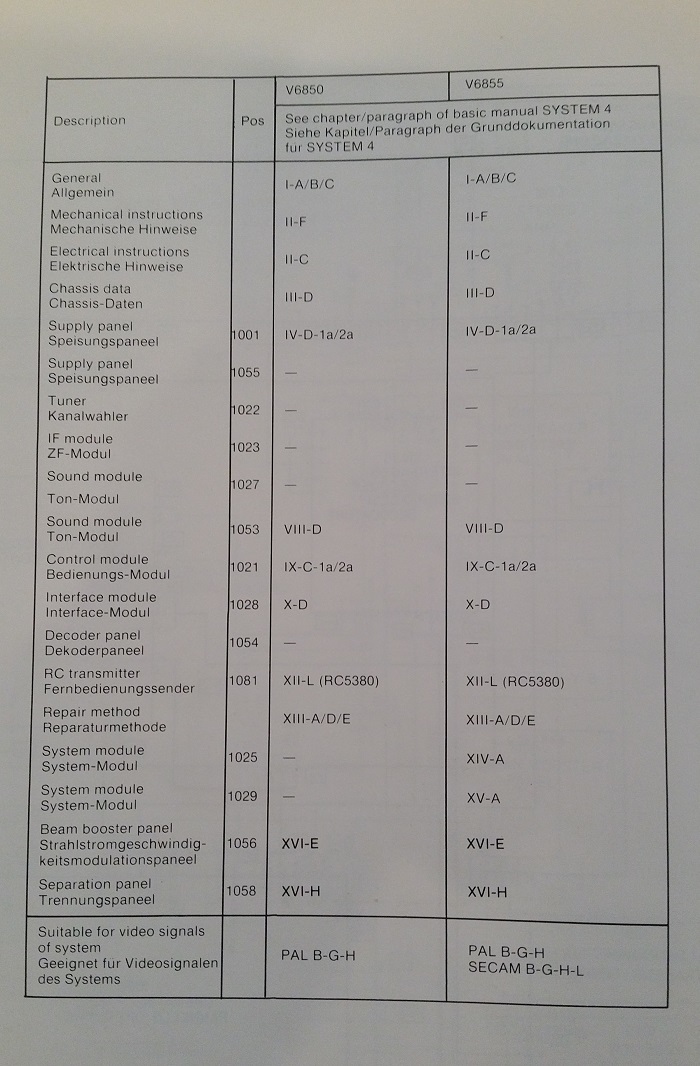

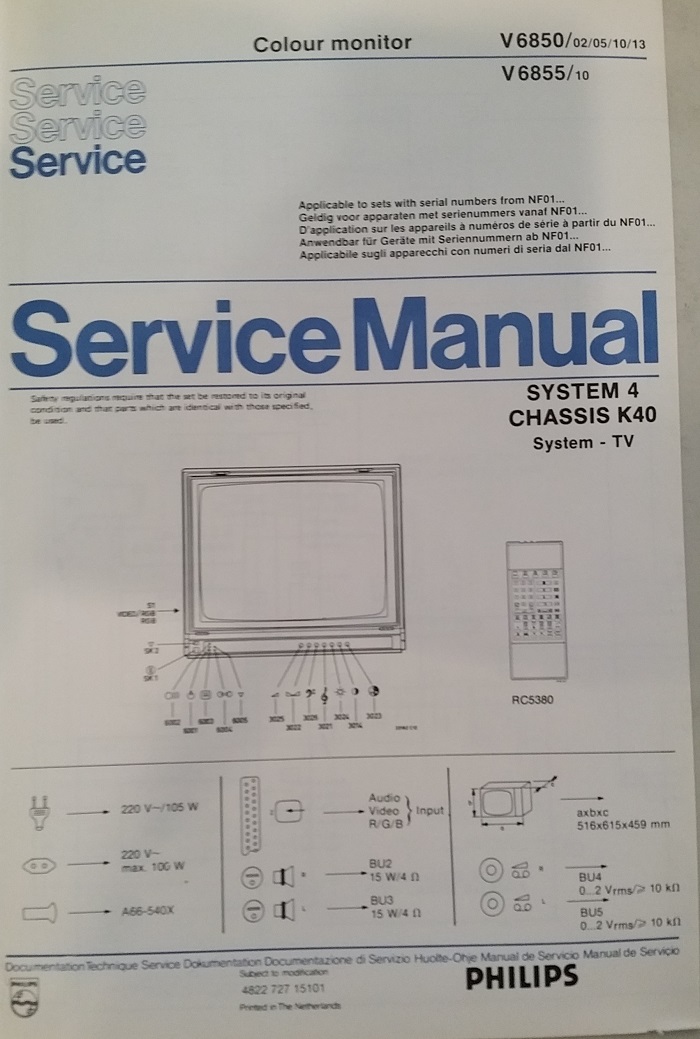

Je had nog een hele serie V6xxx type van system 4 (K40/KT4)
In deze serie gewone TV's maar ook monitoren.
V6850 /V6855 K40 SYSTEM-TV COLOUR MONITOR
V6850 K40 SYSTEM-TV COLOUR MONITOR
V6851 K40 SYSTEM-TV COLOUR MONITOR

Check bij jouw even welke modules geplaatst zijn.

[image]
[image]
[image]
[image]
[image]
