RegistrerenSchema Siera SX 1020/00 (Gezocht)
door Armand
, België, 01-03-2021, 05:13 (1371 dagen geleden)

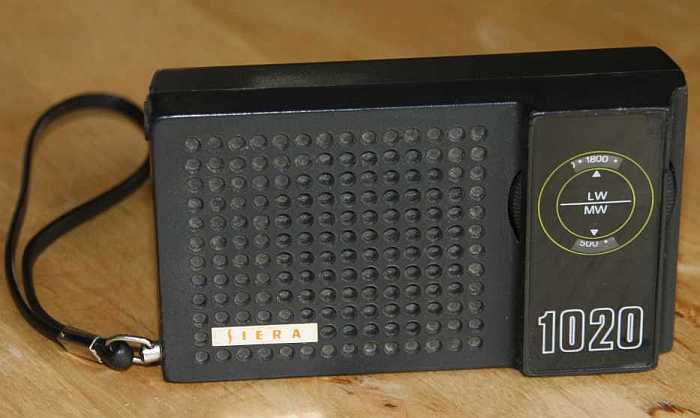

Zoek het schema van een Siera SX 1020/00 of misschien een Philips schema?
Kleeft op de binnenkant van de achterkant maar is grotendeels verdwenen.
6 transistors en 1 diode ED1502 ED1402 ED1402 ED1402 2SB56 2SB56 CDG00
![[image]](images/uploaded/20210301034701603c63b59ed33.jpg)
Alvast bedankt en groeten, Armand
Schema Siera SX 1020/00
door Maarten Bakker
, Haarlem/Delft, 01-03-2021, 14:19 (1371 dagen geleden) @ Armand
Het parallelmodel van Philips heet 90RL020.
Schema Siera SX 1020/00
door Gerard in Zeist , Zeist, 01-03-2021, 16:55 (1371 dagen geleden) @ Maarten Bakker
Het parallelmodel van Philips heet 90RL020.
En daarmee kun je dan verder zoeken bij onze Franse Vrienden DocTSF.com.
Schema Siera SX 1020/00
door Armand , België, 01-03-2021, 19:11 (1370 dagen geleden) @ Gerard in Zeist
Had ik gevonden Gerard maar als ik op "schema" klik, krijg ik niets te zien.
Groeten, Armand
Schema Siera SX 1020/00
door Gerard in Zeist , Zeist, 01-03-2021, 21:59 (1370 dagen geleden) @ Armand
Onderaan dit document staat het, maar heel duidelijk is het niet.
https://archives.doctsf.com/documents/afficher_document.php?num_doc=39956&num_fic=1&PHPSE...
Schema Siera SX 1020/00
door Armand , België, 02-03-2021, 05:02 (1370 dagen geleden) @ Gerard in Zeist
Het parallelmodel van Philips heet 90RL020.
En daarmee kun je dan verder zoeken bij onze Franse Vrienden DocTSF.com.
Gevonden, als je klikt op de equivalent "Radiola 90 RA 020", dan is het schema daar wel te zien.
Groeten, Armand
Schema Siera SX 1020/00
door Armand , België, 01-03-2021, 19:06 (1370 dagen geleden) @ Maarten Bakker
Maarten, nu nog op zoek naar een leesbaar schema.
Groeten, Armand
Schema Siera SX 1020/00
door Wil P † , Einighausen, 01-03-2021, 22:25 (1370 dagen geleden) @ Armand

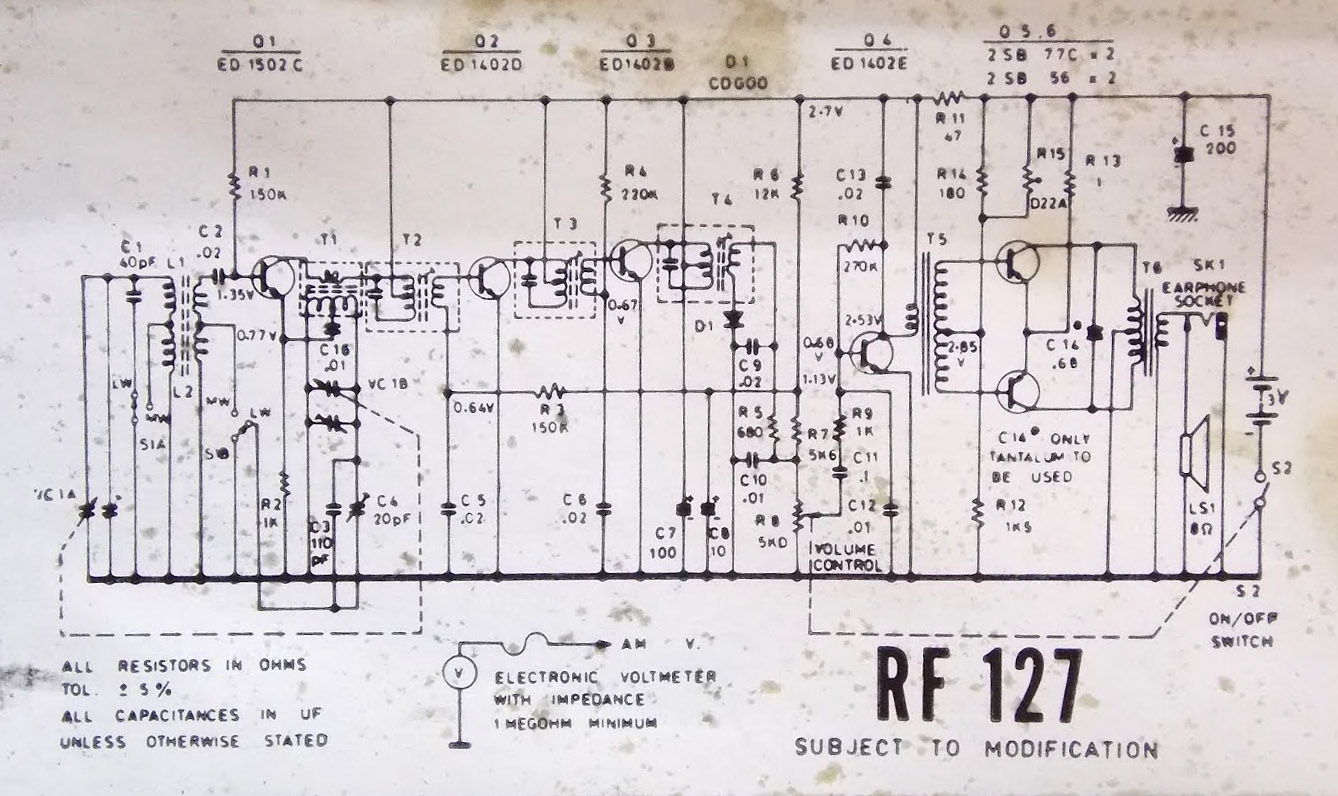

Dit is het beste dat ik kan vinden.
![[image]](images/uploaded/20210301212427603d5b8b329d6.jpg)
Mvg, Wil
Schema Siera SX 1020/00
door Oldtimer , Oegstgeest, 02-03-2021, 03:04 (1370 dagen geleden) @ Wil P †

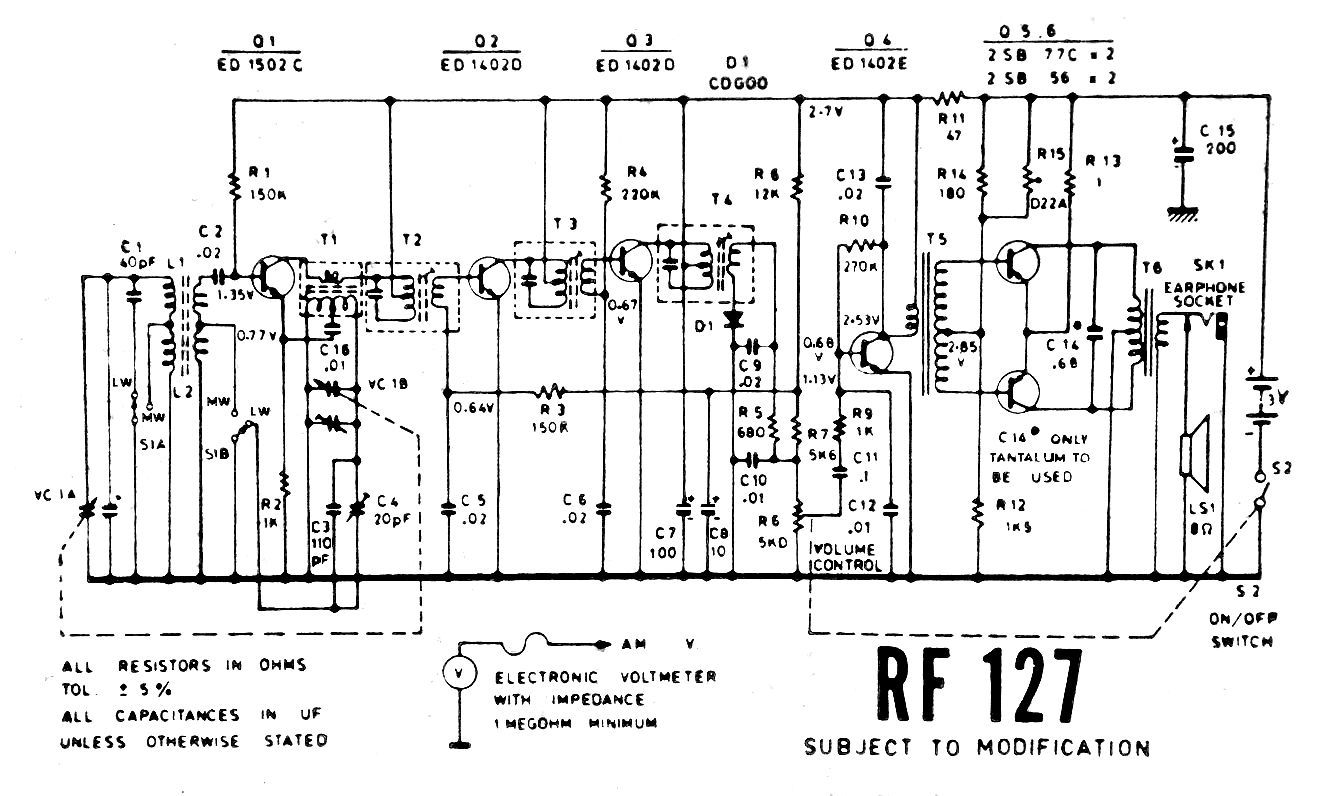

En na een wasbeurtje...
![[image]](images/uploaded/20210302020249603d9cc99e060.jpg)
Willem
Schema Siera SX 1020/00
door Armand , België, 02-03-2021, 04:44 (1370 dagen geleden) @ Oldtimer
Nog beter met dank aan "Wasserij Willem"
Groeten, Armand
Schema Siera SX 1020/00
door Armand , België, 02-03-2021, 04:42 (1370 dagen geleden) @ Wil P †
Bedankt Wil, dat is het helemaal en duidelijk.
Groeten, Armand
Schema Siera SX 1020/00
door Armand , België, 06-03-2021, 08:03 (1366 dagen geleden) @ Armand
Radiootje werkt weer zoals het moet.
Afgebroken draadje MG spoeltje (ferrietstaaf) en slechte contacten volume potentiometer.
Groeten, Armand
