Op zoek naar een intel P 8205 (Computertechniek)

door Maurice , Dordrecht, 12-03-2021, 23:52 (1350 dagen geleden) @ RayBeek

Hele leuke vondst, heb hem zelf ook.

Moet nog altijd de gefabriekte uitbreidingen uit puzzelen.

Enfin je P8205, neem aan dat je ook deze manual gevonden hebt.
Intel-MCS-85UsersManual1978OCR.pdf

Pag 5-53 staat die decoder helemaal uitgelegd.
Ook staat er de waarheidstabel.

ZO kun je testen of IC ook doet wat moet doen.

Wat LEDs en weerstanden op een test bordje.
En kijken of ic doet wat moet doen,

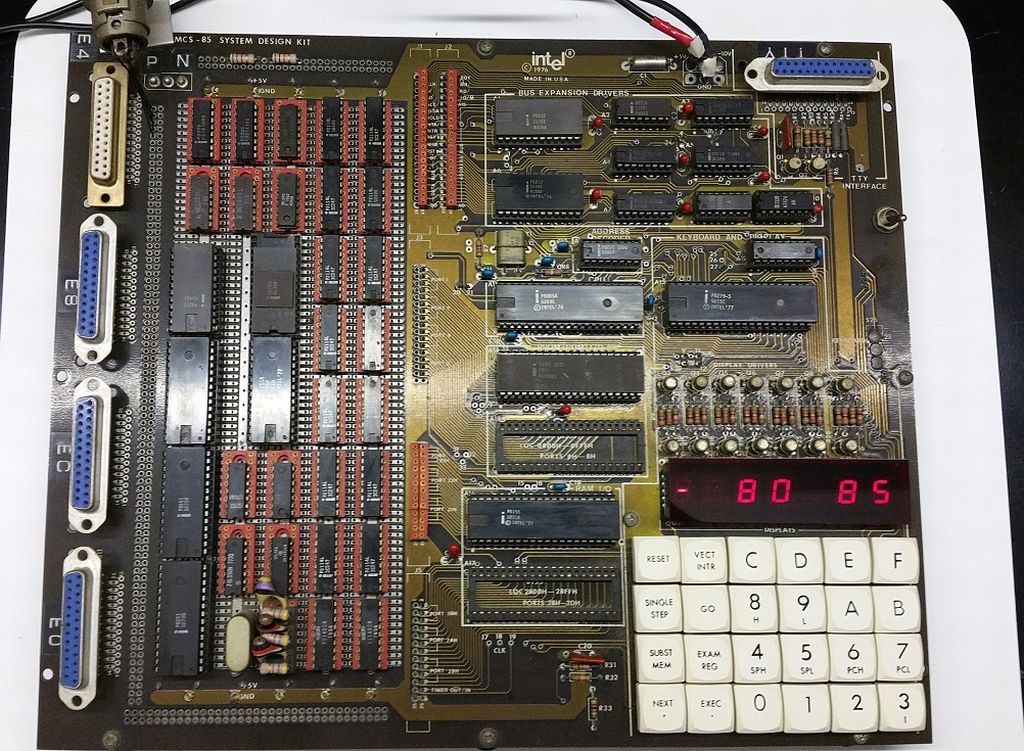

Hier mijn bord
