Afgelopen weekend deze Philips LDH76/00 camera gekregen.
Voor mij een totaal onbekende camera, kan van deze camara verder ook nergens info van vinden op het internet. Het is een 1 buis camera wat gemaakt is in Japan, gemaakt in de tweede helft van de jaren 70 aan de datacodes te lezen. Vermoedelijk via Philips ELA verkocht.
Er zit nog leven in de camera, alleen de rode kleur is afwezig.
Heeft er iemand iets van een schema van de deze camera liggen, of weet van welke Japanse camera deze afgeleid is?

[image]

[image]

[image]

[image]

[image]

[image]

Reageer op dit bericht

1908 keer gelezen

Bij ELA Breda, was het de gewoonte om de serienummers bij 600 te laten beginnen. Lijkt dus een vroeg exemplaar te zijn.

Reageer op dit bericht

1757 keer gelezen

Net iets te klein om met zekerheid te lezen, maar staat er op de laatste foto iets van FP-8030 met nog een nummer erachter?

Hitachi gebruikte de letters FP- voor camera's, maar ik vind niets op dat nummer.

Reageer op dit bericht

1727 keer gelezen

Maarten bedankt, klopt een Hitachi.

[image]

Reageer op dit bericht

1776 keer gelezen

Ah. Een FP-3030 dus. En leuk die folder. Zie je ook meteen de reden dat Philips hem inkocht: het was de kleinste ter wereld.

Reageer op dit bericht

1749 keer gelezen

Ah. Een FP-3030 dus. En leuk die folder. Zie je ook meteen de reden dat Philips hem inkocht: het was de kleinste ter wereld.

Als dit de kleinste was, hoe groot was de grootste dan wel niet?! :-P

Groeten, Roland

Reageer op dit bericht

1750 keer gelezen

Ik denk dat de grootste wel is eentje uit het studio segment terwijl de elektronica in de camerakop alleen voor lijn, raster afbuiging, video voorversterking, intercom, vieuwfinder etc. is en de rest in de CCU zit op afstand van de camera verbonden d.m.v. dikke kabel.

;-)
Hans

--
Hans van Kampen

Reageer op dit bericht

1655 keer gelezen

de rest in de CCU zit op afstand van de camera verbonden d.m.v. dikke kabel.

Hans

Dat is al jaaaaren een tamelijk dunne triax kabel

Reageer op dit bericht

1657 keer gelezen

de rest in de CCU zit op afstand van de camera verbonden d.m.v. dikke kabel.

Hans

Dat is al jaaaaren een tamelijk dunne triax kabel

maar niet in 76.. toen was het nog 26 pin multikabel (zo een hele dikke), of meer..

triax jaren zijn nu ook voorbij..

Reageer op dit bericht

1611 keer gelezen

Geweldig leuke camera.
Mooie vondst.

Vraag dus is waarom Hitachi label recht aan Philips gaf.
Om de markt open te breken?
Proff markt hier had het niet zo op Hitachi?

Is duidelijk intern geen spoor van welk Philips component dan ook.
Is Vol Hitachi van binnen.

Begint wel helder te worden dat die LD* -lijn bar weinig Philips producten bevatte.

Reageer op dit bericht

1625 keer gelezen

Camera was bedoeld voor gebruik met de portable VCR.
Heb daar nog verschillende kabels voor gemaakt.
Philips had toen geen lichte draagbare camera voor dit segment.
Hadden wel de Video 80 camera maar die was te groot en te zwaar, dit was wel een driebuis camera.

Gr. René D.

Reageer op dit bericht

1622 keer gelezen

Ja zo kun je ook zien, levering van een totale set.

Kennelijk liet Philips het dan afweten met camera ontwikkeling.

Reageer op dit bericht

1610 keer gelezen

Kennelijk liet Philips het dan afweten met camera ontwikkeling.

Philips hield zich vooral bezig met studiocamera's. daar zat het grootste geld en tot midden jaren 70 lachten ze waarschijnlijk met één buiscamera's. Toen ze er plots waren was inkopen waarschijnlijk de snelste optie. Later hebben ze er zelf wel gemaakt (met een newvicon buisje erin)

RCA had het al geprobeerd en er liepen al verscheidene patenten, maar kleur reproduceren met één buis van een aanvaardbare kwaliteit is een moeilijke zaak (alles moet héél nauwkeurig samenwerken), zowel mechanisch, optisch en elektrisch.

er was dus een groot te vullen gat in de markt, en Japanse fabrikanten zagen daar wel brood in en hebben er zich "opgesmeten".

Hitachi kwam met de saticonbuis in 73, en Panasonic volgde datzelfde jaar met de newvicon. Beide buizen hebben geschiedenis geschreven. (en opgetekend..)tot rond 85 de CCD het overnam.

in 78 kwam er dan nog echte draagbare video (geen sleurbakken meer zoals daarvoor) en dan was het hek helemaal van de dam.. en meteen de dood voor super 8.

Reageer op dit bericht

1627 keer gelezen

Geen kwestie van Hitachi die Philips het recht geeft denk ik, maar een kwestie van Philips die met een bom duiten voor de deur stond bij Hitachi om een partij in te kopen. Als OEM ga je zo'n klant niet zo snel weigeren.

Reageer op dit bericht

1589 keer gelezen

Ja kan,

Maar dan blijkt dus dat Philips al flink liet afweten in die camera ontwikkeling.
Mentaliteit, laat anderen maar dure ontwikkelingskosten kopen wij wel
de troep op voor habbekrats.

Plakken er een sticker op, bedankt voor t werk.

Dat is dan andersom koek van eigen deeg.
Immers jaren lang was t anders om.

Als je zo bekijkt.
denk ik dan.

Reageer op dit bericht

1617 keer gelezen

Hallo Marcel,
Ik ken deze camera, heb er zelf in die jaren ook een gehad. Het fabricaat is inderdaad Hitachi.

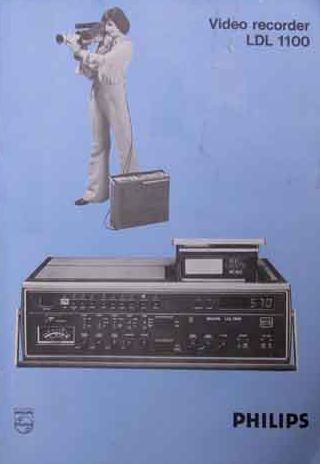

Ik had samen met deze camera een LDL-1100 van Philips die dus van origine van Grundig was. Op de brochure / gebruiksaanwijzing van de LDL-1100 staat deze met deze camera afgebeeld en ik denk dat ze als een set toen verkocht zijn. Zo zie je maar dat Philips toen meer dingen bij elkaar sprokkelde om in de markt te kunnen zijn.
[image]
Op een van jouw foto's zie je een aantal CA3046 IC's zitten die er voor de signaalprocessing zitten. Als er een kleurenkanaal weg is dan zal er vermoedelijk een van deze IC's defect zijn, ik heb dat toen ook meegemaakt. Die IC's gaan vaker zo maar kapot of staan flink te ruisen. Je kunt ze vervangen voor een aantal andere typen zoals de CA3086 of gewoon 5 transistoren er voor in de plaats zetten.
Ik kan me nog herinneren dat ik er mee aan het opnemen was op een van de pinkster-velddagen van de VERON en dat toen ook een ploeg van het NOS-journaal daar filmde. Een van de cameramannen maakte toen de opmerking "Hee kijk nou daar, da's een mooie kleine camera!". Voor het formaat was dit inderdaad een kleine camera, v.w.b. de prestaties was het wel wat minder. Het streepfilter op de opnamebuis is zo grof dat dit in het beeld (luminantie kanaal) zichtbaar is. Voor de 70-er jaren was het natuurlijk best aardig.
Ik heb nog in de archieven gekeken maar kan geen manuals meer vinden.
Succes met de reparatie.
Henk
PE0SSB

Reageer op dit bericht

1608 keer gelezen

Hoi Henk,

Bedankt voor het meezoeken van een manual.
Ben inmiddels aan het meten gegaan, tot de laatste 3 ic's van de RGB signaal is
er beeld. Bij de laatste ic's gaat het mis, ergens tussen de RGB naar PAL encoder.
Binnenkort even de datasheets van de ic's zoeken en dan verder meten.
Is wel een aparte camera, zelf nooit verder gezien, wellicht weinig van verkocht.
Die LDL1100 heb ik hier ook staan, wat is dat een slechte recorder, diverse van gehad en
allemaal de koppen versleten. Verder altijd problemen met de tape loading, vreemde constructie.

Groet, Marcel

Reageer op dit bericht

1553 keer gelezen

Bekend met de problemen van de LDL1100. Een enkele montage voor de lokale omroep en je kon de koppen vervangen.....
Ik heb nog het originele instructieboek van de LDL1100 met de juffrouw met de LDH76 (zie foto vorige post). Mocht je belangstelling hebben dan stuur ik het je toe.
Succes met de reparatie, het is gelukkig geen rocket science.
Henk
PE0SSB
