RegistrerenSMD condensator (Algemeen)
door gbr
, 16-04-2021, 17:05 (1322 dagen geleden)
Beste forumleden,
Om een Nokia 5110 display te kunnen repareren heb ik één SMD condensator van 10uF nodig.
Wie kan mij tegen betaling aan één SMD condensator helpen.
Alvast hartelijk dank, René

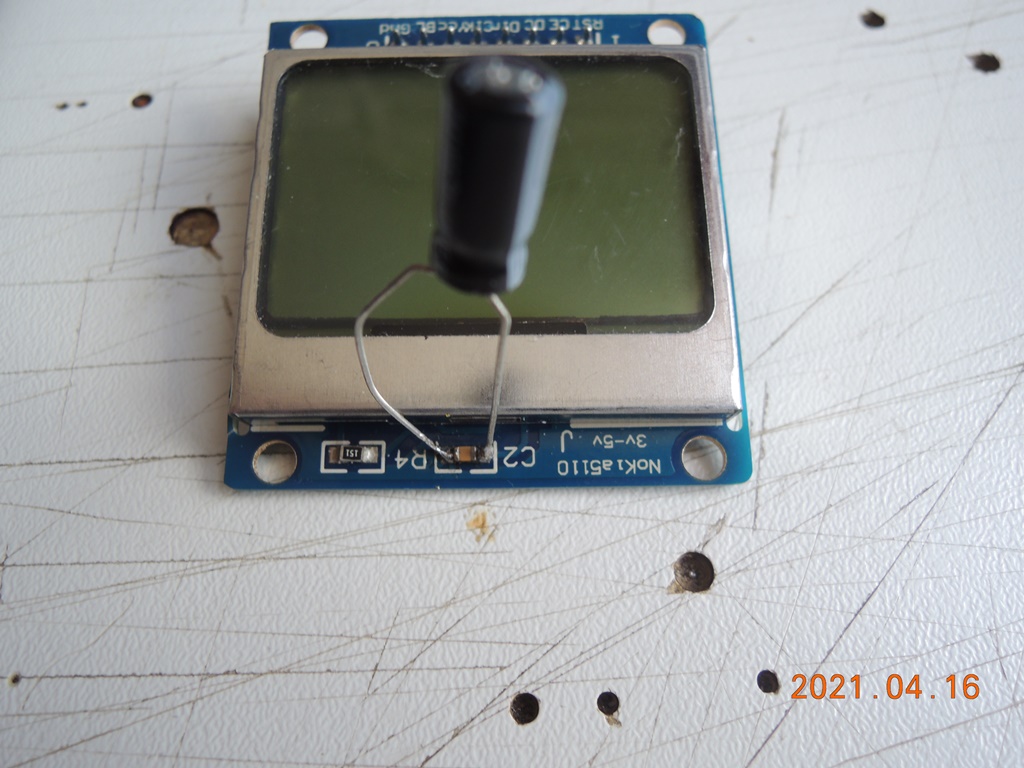

![[image]](images/uploaded/202104161504446079a78c4ce01.jpg)
SMD condensator
door Piet van der Pol , 16-04-2021, 17:33 (1322 dagen geleden) @ gbr
Hallo René,
Ik heb er één.(10uF - 10V). Lengte 3mm.
Is die klein genoeg?
Piet
SMD condensator
door gbr , 16-04-2021, 19:45 (1322 dagen geleden) @ Piet van der Pol
Gewijzigd door gbr, 16-04-2021, 19:55
hallo Piet, de condensator die er nu in zit heeft een lengte van ca. 2mm zonder aansluitlippen. Moet je de SMD met of zonder aansluitlippen opmeten.
Op mijn printje is de afstand buitenzijde soldeereilandje - buitenzijde soldeereilandje ca 4mm, dus ik denk dat dat de 3mm C wel zal passen.
Ik stuur je een pm, René
SMD condensator
door gert van wee , Achterveld, 16-04-2021, 20:27 (1322 dagen geleden) @ gbr
hallo rene,
is dat bruine condensatortje, waar nu die "grote" elco overheen is gesoldeerd,10 uF?
groet,
Gert
--
gert<punt>van<punt>wee<at>hccnet.nl
SMD condensator
door Goldline , Oranjedorp, 16-04-2021, 20:36 (1322 dagen geleden) @ gert van wee
verwacht eerder 10 nF tot 1uF gezien de afmeting.
10 uf is meestal een gele tantalium met aangegeven polarisatie , of een rond smd elko'tje.
--
Cees PA1DBA
SMD condensator
door kris
, Gent, België, 16-04-2021, 22:00 (1322 dagen geleden) @ Goldline
verwacht eerder 10 nF tot 1uF gezien de afmeting.
10 uf is meestal een gele tantalium met aangegeven polarisatie , of een rond smd elko'tje.
dat is intussen al 20 jaar geleden
De ceramische multilayers van hoge capaciteit zijn er al bijna 20 jaar.
SMD condensator
door Maarten Bakker , Haarlem/Delft, 17-04-2021, 12:38 (1321 dagen geleden) @ kris
Gewijzigd door Maarten Bakker, 17-04-2021, 12:40
verwacht eerder 10 nF tot 1uF gezien de afmeting.
10 uf is meestal een gele tantalium met aangegeven polarisatie , of een rond smd elko'tje.
dat is intussen al 20 jaar geleden
De Nokia 5110 ook, dus het zal erom hangen. Nou ziet deze display er wel uit als een aftermarket clone dus dat maakt het gebruik van moderne onderdelen wel veel groter.
SMD condensator
door kris , Gent, België, 17-04-2021, 18:15 (1321 dagen geleden) @ Maarten Bakker
dat maakt het duidelijk.
condensator zag er als een oudje uit, maar dacht dat het om een nieuw display ging.
20 jaar geleden zag een ceramische C van 10µF er nog uit als een wolkenkrabber
SMD condensator
door gbr , 17-04-2021, 20:39 (1321 dagen geleden) @ kris
Hallo Kris,
dit is een gloednieuw display, recentelijk aangeschaft.
Groet, René
SMD condensator
door gbr , 16-04-2021, 20:40 (1322 dagen geleden) @ gert van wee
Hallo Gert en Goldline,
Bij een vergelijkbare 5100 heb ik de capaciteit gemeten: ca. 8uF. Maar ik begin nu te twijfelen of dit inderdaad juist (gemeten) is. Ik ga opnieuw morgen opnieuw meten en laat het weten. In ieder geval bedankt voor jullie relativerende opmerking en vraag. René
SMD condensator
door Piet van der Pol , 16-04-2021, 21:27 (1322 dagen geleden) @ gbr
Hierbij 10uf, 10V condensators. Ze zijn echt zo klein hoor.
Piet

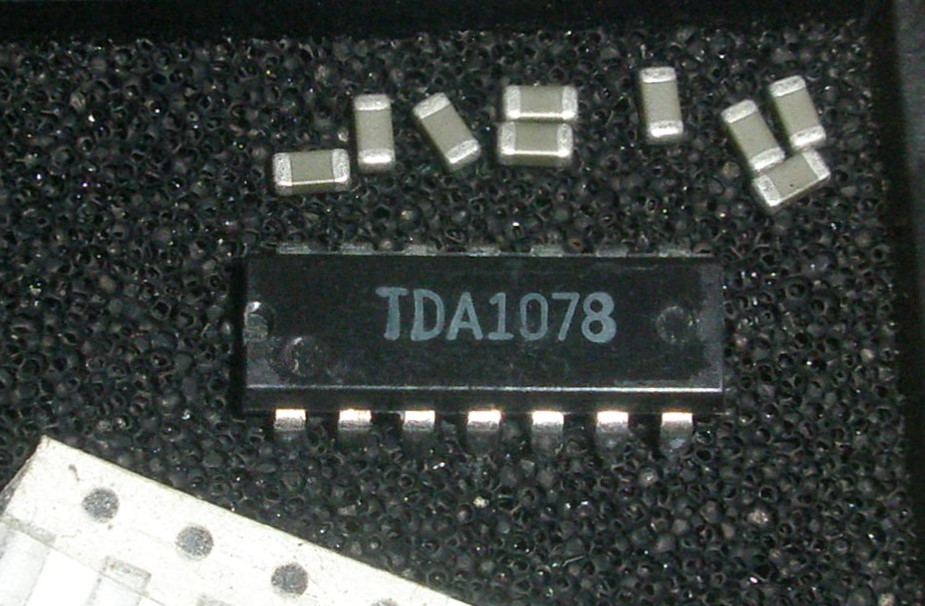

![[image]](images/uploaded/202104161927296079e521ac46e.jpg)
SMD condensator
door gbr , 17-04-2021, 14:19 (1321 dagen geleden) @ gbr
Beste Forumleden,
Zoals ik gisteren aangaf heb ik op een vergelijkbare 5110 een C= 8uF gemeten. Op mijn mij "defecte" 5100 was de C = 100nF. Bij vergelijk ging ik er van uit dat mijn C defect was dus had ik 10uF provisorisch parallel gesoldeerd. Ik nam aan dat het probleem was opgelost, wat niet het geval is. Het blijkt dat het contrast na 2uur aanstaan terug loopt tot nul: dus niets meer te lezen. Dus de elco heb ik intussen weer verwijderd.
De 5110 Vcc=3V; LED wordt geregeld met een potmeter aangesloten op de 3V.
Gert en Goldline: op een identieke 5110 meet ik de C = 100nF. Deze C waarde is gelijk aan de C waarde op mijn defecte 5110. Dus is de C op mijn defecte 5110 niet defect.
Als ik "GND" los neem, geeft de defecte 5110 een normaal en contrastrijk beeld maar is er geen LED verlichting. Als ik de GND aansluit neemt het contrast met ca. 50 af en kan ik wel de LED regelen.
De verbinding tussen de print en het display bestaat uit een geleidend blokje. Ik heb het idee dat dit geleidende blokje niet helemaal goed zit. Ik heb het bekeken maar zie geen kans om de positie te wijzigen: zit vast.
Ik heb geen idee waar het probleem zit.
Groet, René
SMD condensator
door soundman2 , Wouw, 17-04-2021, 14:34 (1321 dagen geleden) @ gbr
Gewijzigd door soundman2, 17-04-2021, 14:35
Dat geleidend blokje is vermoedelijk wat men noemt een zebra. Een blokje met rubber laagjes en daartussen op kleine afstanden geleidend materiaal
je zou kunnen contoleren of de print onder het display niet enigszins bol staat, waardoor een aantal stripjes slecht contact maakt.
Misschien kun je het strpje reinigen met een electronica reinigingsmiddel, alsook de sporen op de print. DE spoortjes op het display zijn doorzichtig en opgedampt. M.i. kun je daar beter niet aan poetsen.
SMD condensator
door HM , Hilversum, 16-04-2021, 21:20 (1322 dagen geleden) @ gert van wee
Welke capaciteit wil je hebben in SMD ?
https://nl.farnell.com/c/passive-components/capacitors/ceramic-capacitors/smd-ceramic-multilayer-...
Als voorbeeld 47uF
SMD condensator
door Ben , Waddinxveen, 16-04-2021, 21:39 (1322 dagen geleden) @ HM
Dat is toch veel te duur voor onze hobby, maar wel een mooie referentie.
Groet, Ben
SMD condensator
door MarcelvdG , 17-04-2021, 18:48 (1321 dagen geleden) @ Ben
Zo duur is 1,25 euro toch niet?
Overigens zijn kleine keramische klasse-2 SMD-condensatortjes met een grote waarde vaak extreem niet-lineair. Het is niet ongebruikelijk dat je bij de nominale werkspanning nog maar een vijfde van de capaciteit over hebt.
SMD condensator
door Ben , Waddinxveen, 17-04-2021, 20:44 (1321 dagen geleden) @ MarcelvdG
Wel als je er elders 100 stuks kunt krijgen voor 2,50 inclusief verzenden.
Minder zal nog goedkoper zijn en maakt van je hobbywerk, plezier werk.
Kan je er nog eens 1 kwijtraken en hoef je niet te treuren.
Groet, Ben
SMD condensator, iedereen bedankt
door gbr , 17-04-2021, 20:45 (1321 dagen geleden) @ gert van wee
Iedereen bedankt voor de reactie en bijdrage!!
Ik heb het Nokia 5110 display aangesloten op 3V en de LED verlichting via een potmeter op 3V. De display-GND heb ik niet met GND verbonden. Op deze wijze werkt het display naar behoren en heb ik toch een beetje LED verlichting. Voor mijn hobby experimenten is dat goed genoeg. Het is werkbaar en afleesbaar dus laat ik het zo.
René
