RegistrerenFM4 module (Algemeen)
door robbie
, Blaricum, 05-07-2021, 14:21 (1242 dagen geleden)
Gewijzigd door robbie, 05-07-2021, 14:23
Hallo,
Ik heb hier een FM4 module (made Japan) uit de jaren '70. (schat ik)

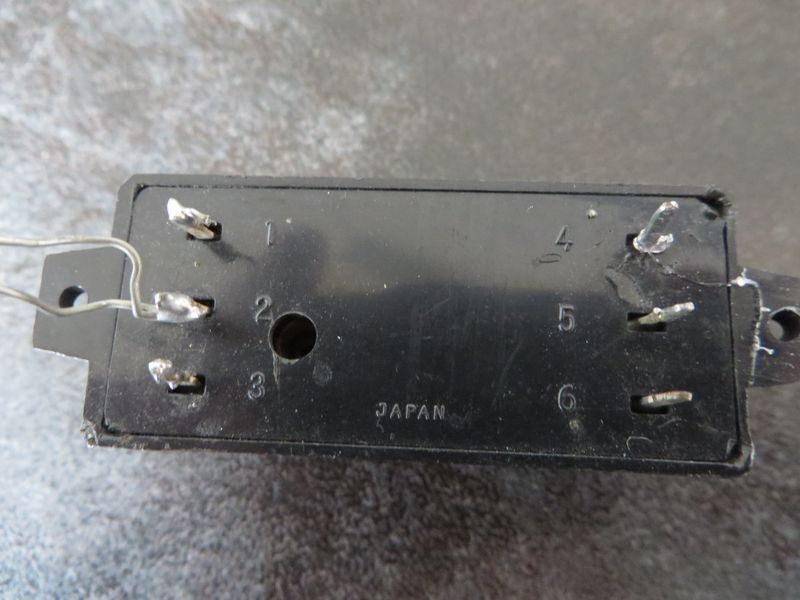

Op de onderzijde staan slechts cijfers bij de aansluitingen, maar...........
Wie oh wie heeft nog een aansluitschema hiervan?
(kan hem wel open gaan maken, maar vind ik op dit moment nog even zonde...)
graag reactie(s)
Rob
zie foto's
![[image]](images/uploaded/2021070512205160e2f9235d6fb.jpg)
![[image]](images/uploaded/2021070512211360e2f9399fa70.jpg)
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
FM4 module
door Armand , België, 05-07-2021, 14:48 (1242 dagen geleden) @ robbie

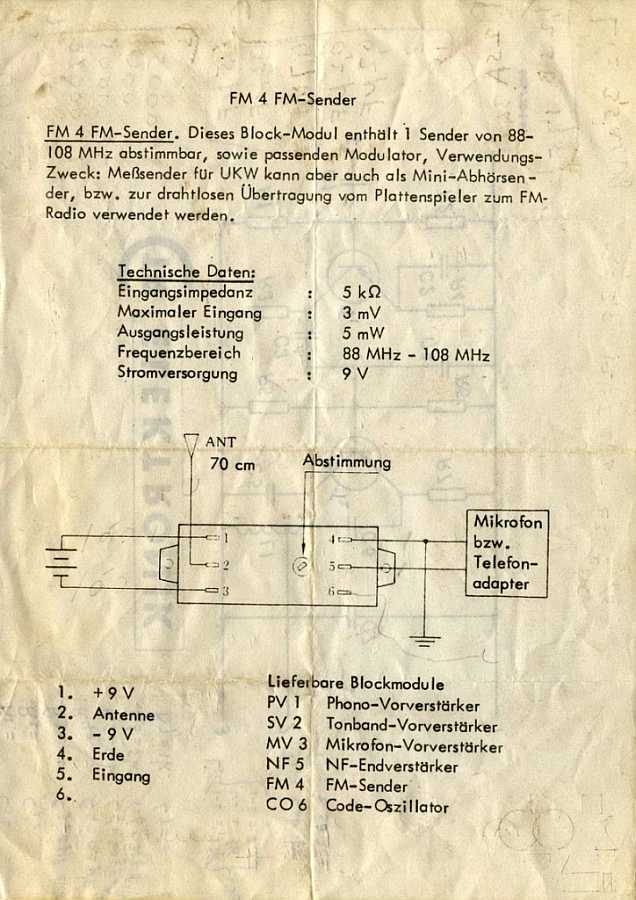

![[image]](images/uploaded/2021070512472460e2ff5ceb7dd.jpg)
![[image]](images/uploaded/2021070512475660e2ff7cf0cac.jpg)
Groeten, Armand
FM4 module
door robbie , Blaricum, 05-07-2021, 15:38 (1242 dagen geleden) @ Armand
Armand......
DANK JE WEL!!!!
Dit is precies wat ik zocht, ga ik goed bewaren!
Hoe kom jij hieraan, heb je hem ook en waar gekocht?
Groet en nogmaals DANK!
Rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
FM4 module
door soundman2 , Wouw, 05-07-2021, 16:46 (1242 dagen geleden) @ robbie
Gezien de gevoeligheid en de ingangsimpedantie lijkt het meer op een FM babyfoon, waarop een microfoon aangesloten wordt.
De antenne hangt zonder meer direct aan de oscillatorkring. Dat zegt wel wat over de frequentiestabiliteit en de harmonischen.............
FM4 module
door Armand , België, 05-07-2021, 18:33 (1242 dagen geleden) @ robbie
Gewijzigd door Armand, 05-07-2021, 18:41
Rob,
De FM4 module heb ik niet maar wel de module PV1 (PU voorversterker) en de module SV2 (tape voorversterker). Ze hebben dezelfde behuizing als de FM module.
Eind jaren '60 gekocht in één van de vele winkels in de "elektronica straat = Sint-Katelijnevest" in Antwerpen waar nu niets meer van overblijft.

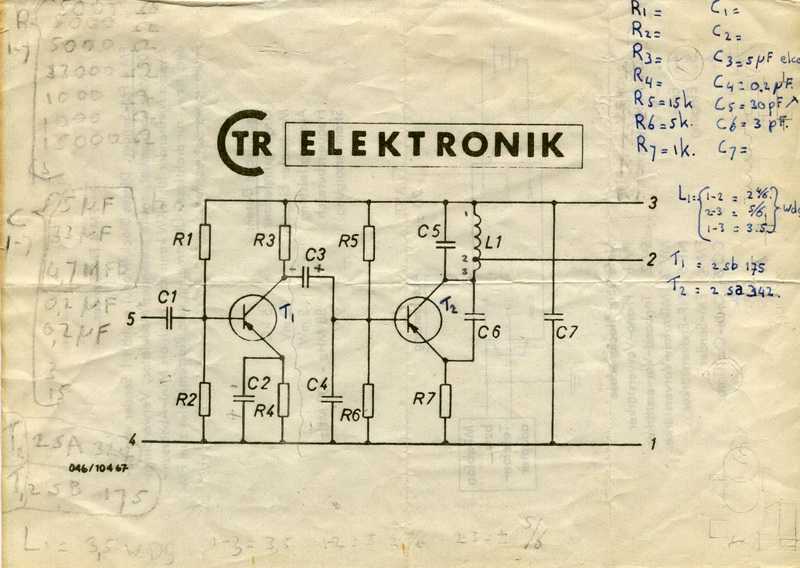

Het schema heb ik gevonden op het internet.
Groeten, Armand
FM4 module
door hanswal , Hoorn, 05-07-2021, 19:28 (1242 dagen geleden) @ robbie
(kan hem wel open gaan maken, maar vind ik op dit moment nog even zonde...)
Rob,
Afgezien van de tekenen dat de module al eens geopend is geweest, zou ik nieuwgierig zijn naar T2. Is het nou een 2SA324 [links met potlood geschreven] of een 2SA342 [rechts met pen]?
Hans
--
