AKAI 650D Weglopen snelheids regeling capstan

Dames/Heren

Ik heb een 650 waarvan de capstan snelheid in pulses oploopt en dan door de rem gecorrigeerd word.
Machine loopt een half uur goed dan begint het geregel en dan gaat het weer een tijdje goed (beetje random).
het lijkt op een los contact maar kan niets vinden.

feedback aan de scoop gehangen en je ziet de FQ oplopen en corrigeren
regel transistor word warm maar werk nog wel.

heb al een keer de feedback opnieuw gesoldeerd, heeft tijdje goed gegaan maar het probleem is nu weer terug
het probleem komt bij alle snelheden voor.

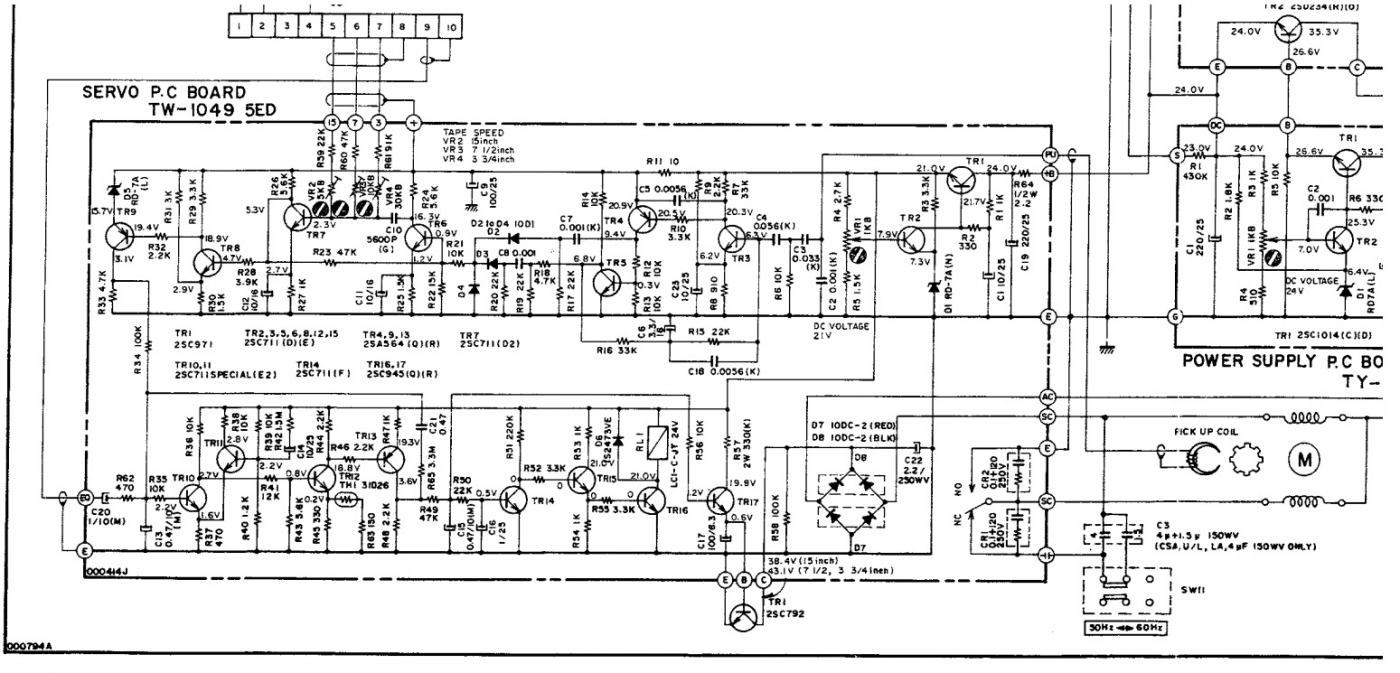

op tr1 externe transitor heb ik ook niet de juiste spanningen

het lijkt of de regeling buiten zijn gebied staat te regelen tegen een grens aan

[image]

MVG Johan

Reageer op dit bericht

1340 keer gelezen

Controleer het relais eens op vervuilde of verbrande contacten.Relais uit solderen en de contacten met polijstpapier bewerken.Succes!
mvg, Maarten.

Reageer op dit bericht

1275 keer gelezen

Heb dit contact overbrugt en nog steeds hetzelfde probleem

Reageer op dit bericht

1266 keer gelezen

Dit zijn de plaatjes van de scope

1 normaal
2 net voor deze wegloopt
3 correctie
[image]

Reageer op dit bericht

1247 keer gelezen

Je moet een manier bedenken om de regellus vast te zetten. Dan kun je vaststellen of het in de tachoversterker , de fasevergelijker of de motorsturing zit.

Reageer op dit bericht

1244 keer gelezen

Controleer even D7 en D8. Ik ben daar meerdere keren onderbroken diodes tegengekomen.
Douwe

Reageer op dit bericht

1218 keer gelezen

Volgens TS loopt de snelheid op. Als een van de diodes van D7 of D8 onderbreekt, gaat er een gelijkstroom door de motor lopen. Hoogst onwaarschijnlijk dat de snelheid dan toeneemt.

Reageer op dit bericht

1205 keer gelezen

Meet eens het signaal op de collectors van T4 en T5 daar staat het signaal van de tacho kop De twee signalen zijn in tegenfase. Als een van de twee wegvalt gaat het ook mis.

Reageer op dit bericht

1210 keer gelezen

Ik ben transistor voor transistor de signalen aan het monitoren op een scoop
dan goed kijken wat eerst komt de vertraging op het tacho signaal of de verstoring van de versterking.
bij het aankomen op de 2 transistors die het tacho-signaal versterken ging het fout

tijdens alle metingen moets je goed opletten het corrigerend signaal ging eerst omlaag dan omhoog

Bij de twee transistors na de tacho tijdens het vast solderen van mijn meet draadjes ging het fout
de regeling liep na het starten van de machine weg en werd niet meer gecorrigeerd

ik denk door de warmte van het solderen de transistor de laatste klap gegeven.

ze zijn beide stuk gegaan jammer genoeg dus ik weet niet welke het stoor signaal gaf.
had geen vervangende transistors dus heb er tijdelijke ingezet en nu is de regeling stabiel. alleen wel de verkeerde snelheid. vandaag nieuwe transistors ontvangen dus vanavond proberen of ik de regeling weer goed krijg.

dus henk ik denk dat je goede richting zat.

dus even geduld dan weten we meer

MVG Johan TEAC

Reageer op dit bericht

1181 keer gelezen

Waren de pootjes van de transistoren toevallig zwart aangelopen?

Reageer op dit bericht

1180 keer gelezen

De transistors zijn vervangen

na de eerste 2 TR3 en TR4 was de regeling te snel

de sinus uit de feedback was ook niet mooi van vorm.

TR5 ook voor een 945 vervangen was een 711 733=TR4 is complementair met 945

en nu loopt de machine de juiste snelheden.
de feedback geeft ook weer een mooie sinus.

de gemeten spanningen op de transistors komen nu ook weer meer overeen.

ik denk dat TR4 de boosdoener was die af en toe weigerde goed te werken.
na mijn weten doet een transistor het wel of niet los pootje zou bij het los solderen naar boven moeten komen.

ik denk dat ik de andere transistors opgestookt heb toen ik mijn meetdraad vast soldeerde.
volgens mij had ik de voeding niet uit gezet. schoonheid's foutje

@ maarten de pootjes waren donkerder maar niet echt zwart maar het zou wel met de verstoring te maken kunnen hebben.

jammer dat ik de precieze oorzaak niet echt heb kunnen vinden.

ga hem nu eerst een paar uur laten draaien kijken of het niet terug komt.
alle componenten zitten nog aan de verkeerde kant van de print dus nog wat werk.

eindelijk wel wat resultaten.

@ Henk ja het was die recorder die zomaar stond te verslijten
