H-7407A of LSI2001A (Algemeen)

door Maurice , Dordrecht, 06-11-2021, 09:46 (1118 dagen geleden) @ JohanB

Tja wat is het
Mogelijk is het iets van een CDM611AC
8bit Cmos 2048

Schema zou uit moeten wijzen of dat bruikbaar is.
De CDM611AC zit in mijn MPU3 van Barcrest schema.s en datasheets on line te vinden.

Daarnaast zal de JukeBox wereld toch wel weten wat daar voor in te zetten is?

In theorie zijn diverse soorten en maten inzetbaar als de pinning maar juist is.
Geheugen is wat controllijnen wanneer het IC moet reageren om vragen.
Dan is adres aanvragen en uitlezen van dat adres en op de datalijnen zetten.

Met verloop printje is veel mogelijk.

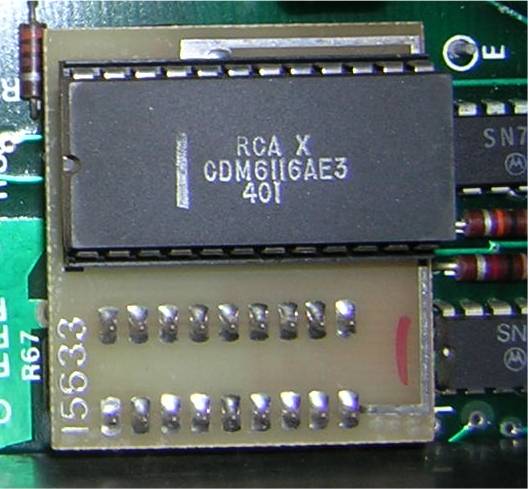

Zo in mijn MPU3 zit zo'n verloop printje, origineel is dat de vervanger namelijk.
En besteld kon worden dat verloop printje, schema geeft dat ook aan.
