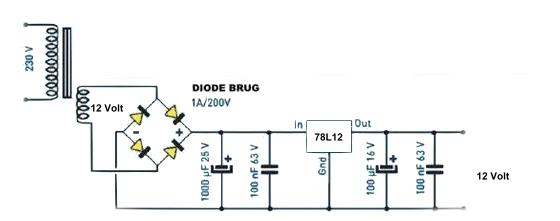

Dw diode is alleen nodig als de spanning aan de uitgang van de 7812 hoger kan worden als die op de ingang, bijvoorbeeld bij het uitschakelen en de aanwezigheid van grote capaciteiten in de belasting. Dat is meestal niet het geval, zodat bij uitschakelen de spanning aan de zijde van de belasting sneller daalt als aan de zijde van de gelijkrichter. Aan de uitgang van de stabilisator horen niet te grote elco's, die verslechteren het regelgedrag. De 100uF elco mag je gerust verlagen naar 10 of 22uF.
Wil je persé een diode, dan zal een 1N400x wel voldoen.

Een 78L12 kan tot 100 mA en een 7812 tot 1 A mits voldoende gekoeld. Voor 1 A heb je ook wel een grotere afvlakelco nodig, 4700 uF of 10 000 uF schat ik.

Met vriendelijke groeten,
Marcel

Is voor die koelventilatoren echt nodig dat de 12V gestabiliseerd is?

1,5 ampère max, als dat continu verbruikt wordt zou ik wat zwaarder zoeken.
Alles loopt op zijn tenen.trafo, gelijkrichter,en de 7812.
Neem aan dat het tenminste niet de bedoeling is dat de ventilatoren maar heel kort lopen.

De spanning die uit de trafo komt zou rond de 15v moeten zijn.

Je wilt gestabiliseerd omdat je eventueel nog meer uit de voeding wil halen?? Je zit al op je maximaal.

Ik zou een zwaarder trafo zoeken +- 3 ampère 15 volt.
Dan een gelijkrichter 3 ampère of zwaarder (4 diodes 1n5400 kan ook).
Vervolgens kan je 2 dingen doen.
Jou schema er achter zetten voor de eventuele extra's en de ventilatoren op de gelijkrichter aansluiten met een weerstand ertussen. Of een 7812 variant voor 3 ampère gebruiken en alles op het gestabiliseerde deel aansluiten.
De Elco van 1000uf zou in dit geval 3300 of 4700 uf moeten zijn.

Mocht bovengenoemde voldoen, zal ik eens eens proberen om het schema opnieuw te maken,
kan er alleen maar van leren toch

Marcel, omdat je zoals je aangeeft graag iets wilt leren heb ik er even aan gerekend en als voorbeeldje hier uitgewerkt.
De conclusie hieruit is dat het als gestabiliseerde voeding van 12 V / 1 A niet erg goed gaat werken, die ingangsspanning van 12 volt is hiervoor wel erg laag.

Weliswaar wordt dat 12 * √ 2 = 16,9 V maar daar gaat weer 1,4 V spanningsval over de diodes vanaf.
Bovendien zal deze spanning nog inzakken bij belasting en over de regelaar moet voor goede stabilisatie minstens 2 volt komen te staan.
Dat is inclusief de rimpel spanning en dat betekent dat deze rimpel spanning dus niet hoger mag worden dan die 2 V en dat vraagt weer om vrij grote condensatoren aan de ingang.

De formule voor het berekenen van de buffer condensator is niet zo ingewikkeld, de capaciteit C = (T * I) / U
T is de tijd waarin deze wordt geladen, je gebruikt een brugcel dus dat is 100 x per sec. T is dus 0.01
Om bij 1,5 A binnen die 2 V te blijven heb dus 0.01 x 1,5 / 2 = 7500 μF nodig. Bij 1 A wordt het 5000 μF

Verder is het zo dat die uitgangsstroom van 1 A dus telkens in een honderdste van een seconde moet worden bijgeladen wat dus weer grote piekstromen in de diodebrug oplevert, of je diode brug hiervoor geschikt is kan je in de datasheet ervan vinden.

Hebben we het nog niet over wanneer er eens geen 230V netspanning maar b.v. 218 V ter beschikking is.

Als je die transformator perse wilt gebruiken, vergeet dan het hele verhaal met die stabilisator en hang die ventilatortjes rechtstreeks aan de gelijkrichter met eventueel een relatief kleine afvlak condensator.
m.vr.gr.
Anton van den Oever

BTW, puur uit nieuwsgierigheid; een stuk of 6 ventilatoren?
Dat moet dan wel een knoepert van een tester worden, wat ga daar allemaal mee koelen?

Dat is inderdaad een domme fout, dat wordt een flitslamp, oei
