Hallo Paul,

Helaas nog geen schema (maar misschien wel een vaag idee waar je een equivalent schema kan vinden, ik kom daar later nog even op terug als ik meer zekerheid heb, want het kan namelijk 2 of 3 heel verschillende kanten op). Wel erg toevallig dat ik je juist nu met dit toestel hier aantref:

Ik zat namelijk juist nu in het kader van een speurtocht naar bepaalde fabrieksaanduidingen naar een SA7234T te kijken, een simpeler toestel met vermoedelijk wel een aantal gelijkenissen.

Zou je van jouw toestel eens een scherpe foto kunnen maken van de chassissticker (zo te zien zit die op de afstemcondensator) en van de typesticker? En zou je eens kunnen kijken of er (bijvoorbeeld aan de koperzijde van de printplaat) artikelnummers staan?

Hallo Maarten,

Zojuist even het schema van de 7234T en de 7243T bekeken (Bedankt Paul!), maar ik zie zo snel niet wat de verschillen zijn. De uitvoering die ik hier voor mijn neus heb staan is de /00R en is blijkbaar anders dan de documentatie.
Het typeplaatje:

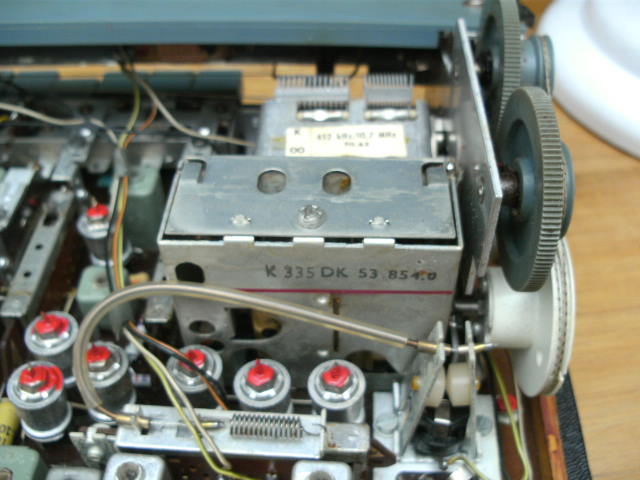

Het chassistypeplaatje:

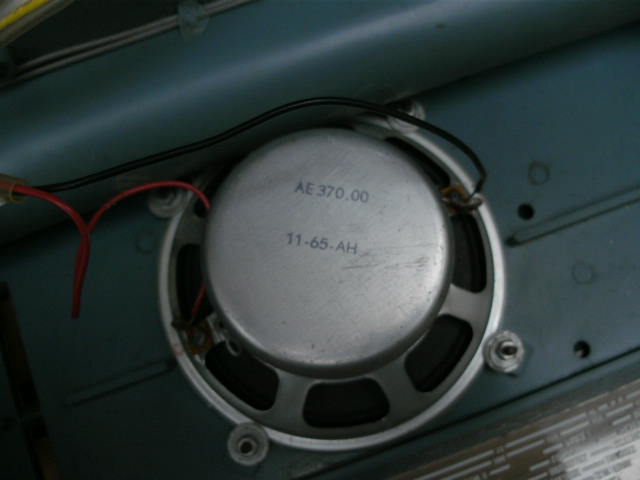

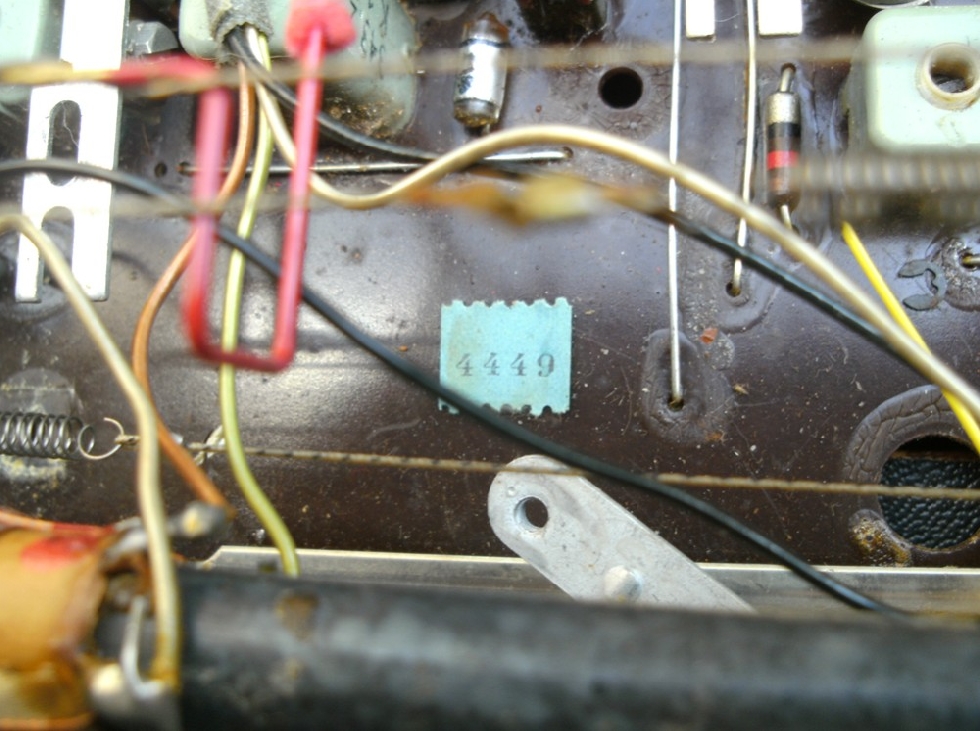

Nog meer nummers:

De E25C5 (seleen?)diode:

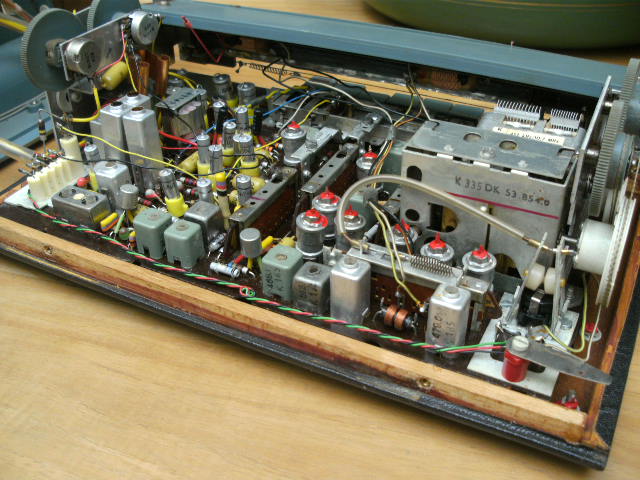

De eindtrap:

Op de printplaat staat als enig kenmerk een 3.

Op het internet is nagenoeg niets te vinden van deze radio, de Philips uitvoering die het er meest op leek qua transistor bezetting is de L5X41T. De print is echter comleet anders.
Wat me opvalt aan deze radio is dat alle weerstanden composietweerstanden zijn. Philips gebruikte toen al koolweerstanden voor zijn Philips radio's. Dus toch een kwalitatief mindere radio? Of is het toch oude voorraden opmaken voor de B-merken.
De radio speelt overigens wel, maar valt af en toe weg als je aan de print komt. Er zijn geen whiskers in de AF116 of andere transistors die problemen veroorzaken.

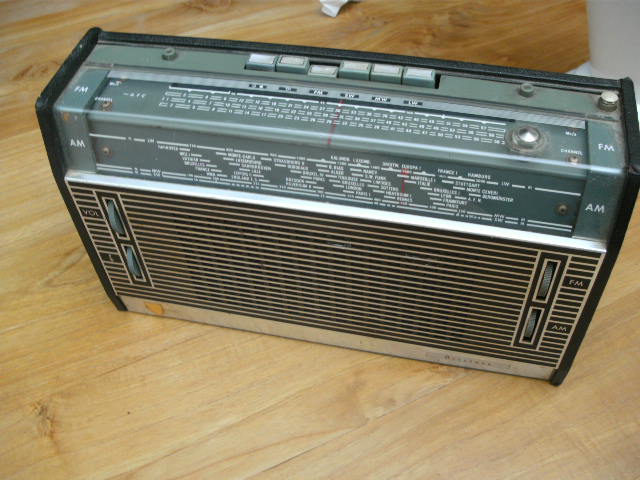

Zoals je op de foto's ziet is er het een en ander nog schoon te maken aan deze radio; lekkende batterijen hebben hun werk goed gedaan

Hoe ziet de SA7234T eruit?

Gr. Paul

Hallo Maarten,

Bij het zoeken naar de oorzaak van het wegvallen van het geluid als de de print beweegt, heb ik het schakelmechanisme van de print losgehaald. Onder deze schakeleenheid zat toch nog een stickertje verscholen:

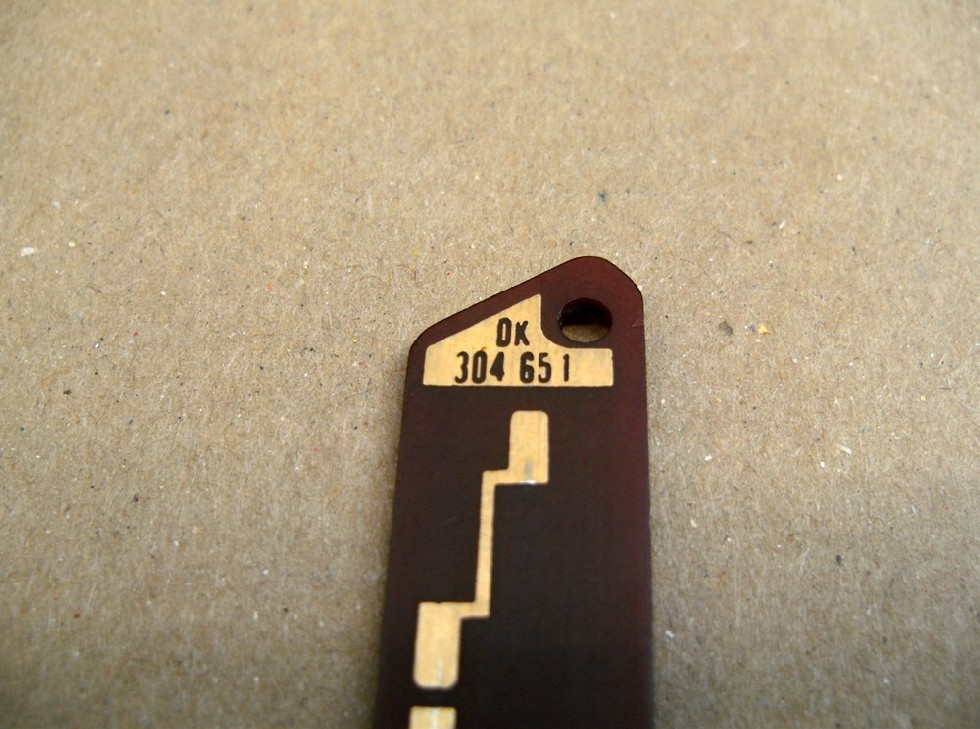

Nog een aanwijzing dat deze radio waarschijnlijk in Denemarken in elkaar gezet is. Ziehier het printje van de schakelaar met de contactenmatrix:

Alle drie de printjes hebben deze lettercode. Deze schakelaars zitten ook in andere Philips/Aristona radio's en het zou de moeite waard zijn een te kijken wat daar op staat.

Oorzaak van de storing was een slechte soldering van de golfbereikenschakelaar én dat er ooit eens iemand aan de afstelling van het schakelmechanisme heeft zitten rommelen.

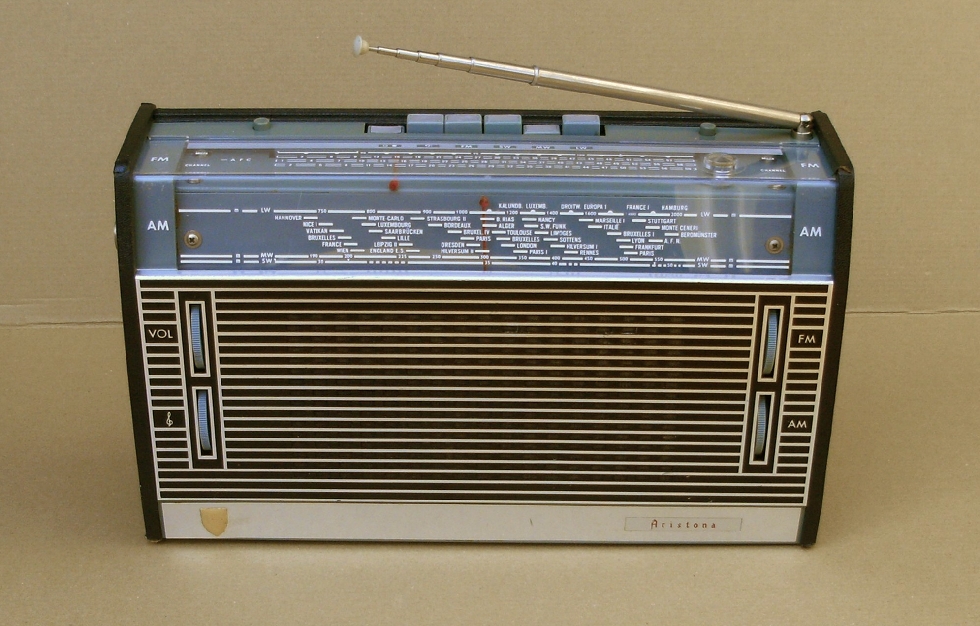

Na de schoonmaak ziet de radio er zo uit:

Gr. Paul

Maarten,

Als ik fabrikant zou zijn met een grote afdeling waar schema's e.d. op papier gezet worden, zou ik graag willen weten wie die tekeningen gemaakt heeft en wie deze tekeningen gecontroleerd heeft, om naderhand de tekenaars en controleurs op fouten te kunnen wijzen, waar zij van kunnen leren.
vdH kan natuurlijk ook "van der Horst of van der Hoorn" kunnen betekenen.
Ook dat zou een studie waard kunnen zijn, die letters.
Wie weet zit ik er helemaal naast, maar het lijkt me sterk dat dit met een productie afdeling te maken heeft.
Overigens denk ik ook wel dat de K voor Kopenhagen staat, mede gezien het gebrek aan Duitse onderdelen op de print van de SA7243T.

Gr. Paul

Maarten,

Bij het schema van de SA7234T had ik vdH/MC ook opgemerkt en het eerste wat me binnenviel was Van der Heem.Het schema van de SA7243T vermeld dan weer GB/JD en hield het bij een toevalligheid maar het kan natuurlijk altijd.

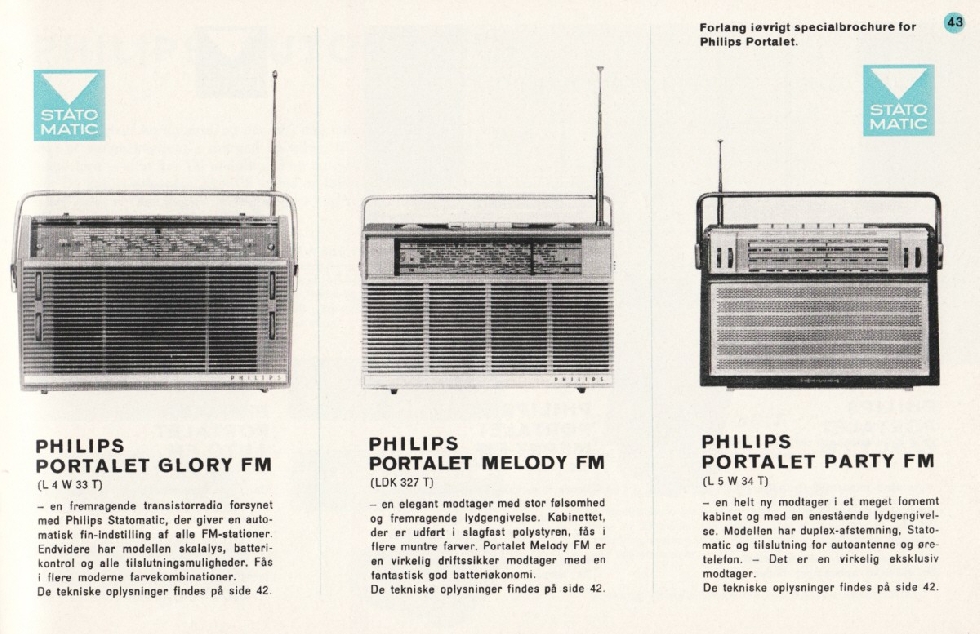

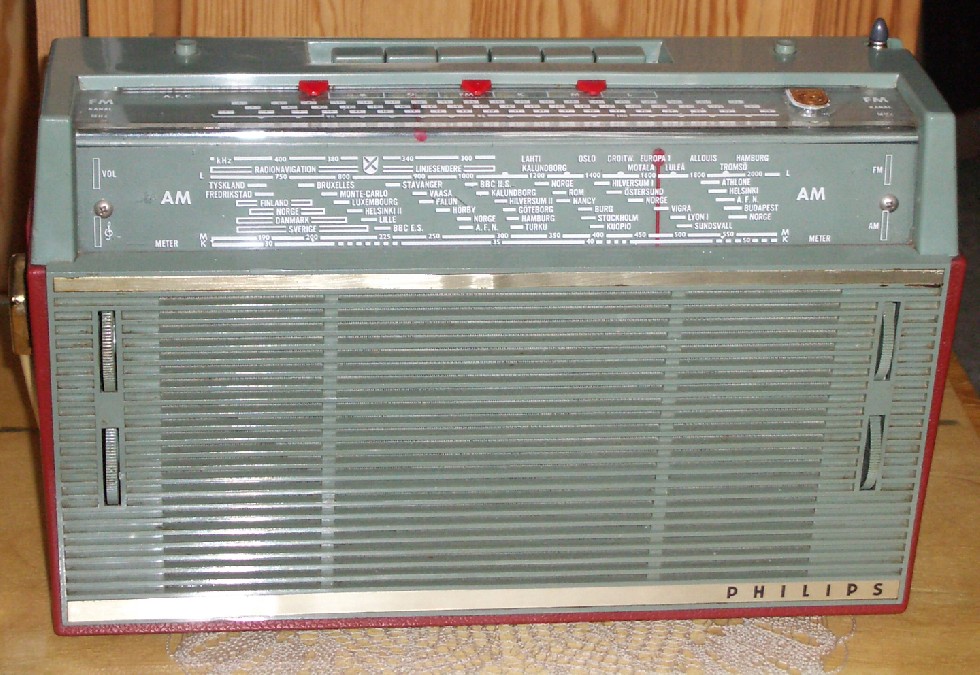

Wat verder gezocht en zo kwam ik o.a. bij Aristona Denemarken en vond een transistorradio gebouwd in 1966.Of Aristona DK eerder of nadien door Philips Denemarken(Kopenhagen) is opgeslorpt,heb ik niet gevonden.
Zo vond ik ook nog Aristona Finland(Helsinki) waar ik helemaal geen weet van had en Philips Finland.Het submerkenbeleid van Philips lijkt me meestal nogal onoverzichtelijk.

Vriendelijke groeten, Armand
