Voor de BF420S zou ik dan een mosfet-type moeten zien te vinden of denk je dat bij deze toepassing de belasting van het hoogohmige AVR-circuit geen bezwaar is? Zie ik dat goed?
Hoe dan ook, bedankt voor het schema.
Groeten, Paul

Een mosfet is lastig omdat die meestal met een positieve gatespanning werken.
Een jfet kan wel omdat die wel een negatieve gatespanning nodig heeft.
De eigenschap van een triode komt nog het meest overeen met een FET.
Een Jfet kan meestal weer geen hoge spanningen verdragen tenzij je een exotisch type kan vinden.
Als je nu de karakteristiek van de jfet weet te combineren met de hoogspanning van de transistor dan ben je er.

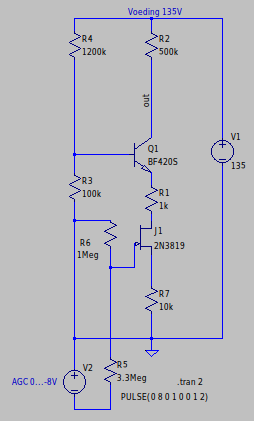

Ik heb net even met LTspice gespeeld en het schemaatje gestest.
Volgens LTspice zou het moeten werken.
Deze torren zaten al in het pakket. Met andere zal het ook wel werken.
De weerstanden bepalen de instelling en de gain.
Hier wordt de AGC belast met 4.3Meg.
Je kan de schakeling gevoeliger maken door R5 kleiner te maken of R6 groter.

Het is wel zo dat er nu twee halfgeleiders in zitten in plaats van een.

Groeten, Henk
