wacht even, hij verwarmt het kristal tot max 100 graden en dan is het dus wel degelijk normaal dat de frequentie verloopt. Op die manier kun je dus geen kristal testen en dat was de strekking van het verhaal.

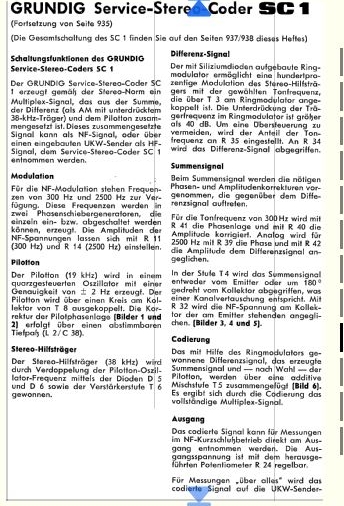

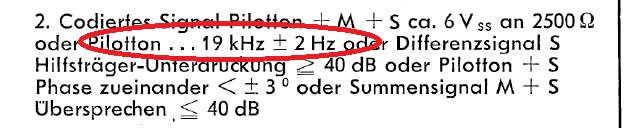

maar,.. helemaal niet zoveel. het verschil tussen 20° en 100° zou voor het kristal niet zoveel mogen uitmaken, in de orde van 0,001%. komt bij 19.000Hz op een verschuiving van +- 1Hz .

dat is het punt dat ik wil duidelijk maken en ook dat een Xtal oven hier niet terzake doet

TS schrijft dat de frequentie intussen met tientallen Hz verschuift.

Wijst erop dat de oscillator loopt zonder dat het kristal meedoet, of het kristal ernstig stuk zit.

dat laatste kan hij testen.

Ja ik heb beiden hoe kan een X tal testen?

ah, goed.

een kristal heeft twee poten.. laat ons het links en rechts noemen.

Sluit op de linkerpoot de signaalgenerator aan ( de actieve, signaal pin, rode draad, of hot pin, dus niet de ground, die komt zo meteen ter sprake).

sluit op de rechterpin de tip van de oscilloscope probe aan. (1:10 of 1:1 , maakt niet veel uit)

verbind de groundklem van de generator met de ground van de probe.

uitgang generator +- 1V, het steekt niet op de details.

scoop 500mV/ DIv, ook dit luistert niet nauw. Belangrijkste is dat er niet teveel externe rommel binnenslaat van schakelvoedingen, ledlampen etc. als dat zo is, steek het X-tal met aansluitingen zoals hierboven beschreven in metalen doos en verbind de metalen doos ook met de ground.

dan... ga met de generator (sinus) héél langzaam van 37.900 Hz naar omhoog. Als het X-tal goed is ga je rond 38.000Hz héél plots en zéér scherp en duidelijk sinus output krijgen op de scoop. Die output is héél scherp op +- 1Hz na (dus als je te snel draait aan de frequentieknop zit je er zo over;..), dus, nog eens, je draait er snel over. vind je tussen -ik schat- tussen 37900 en 38100 geen duidelijke piek, dan is het X-tal niet ok.
btw, ik neem de piek een beetje ruim omdat de test op parallelmethode gebaseerd is terwijl het in de schakeling op serieresonantie draait, en dat scheelt enkele Hz.
tevens houd ik rekening met de mogelijke afwijking op je generator.
als besluit..
een duidelijke piek moet bij deze test zichtbaar rond de 38kHz.

Indien dat niet het geval is : over en out (voor het kristal)

succes gewenst met het testen!

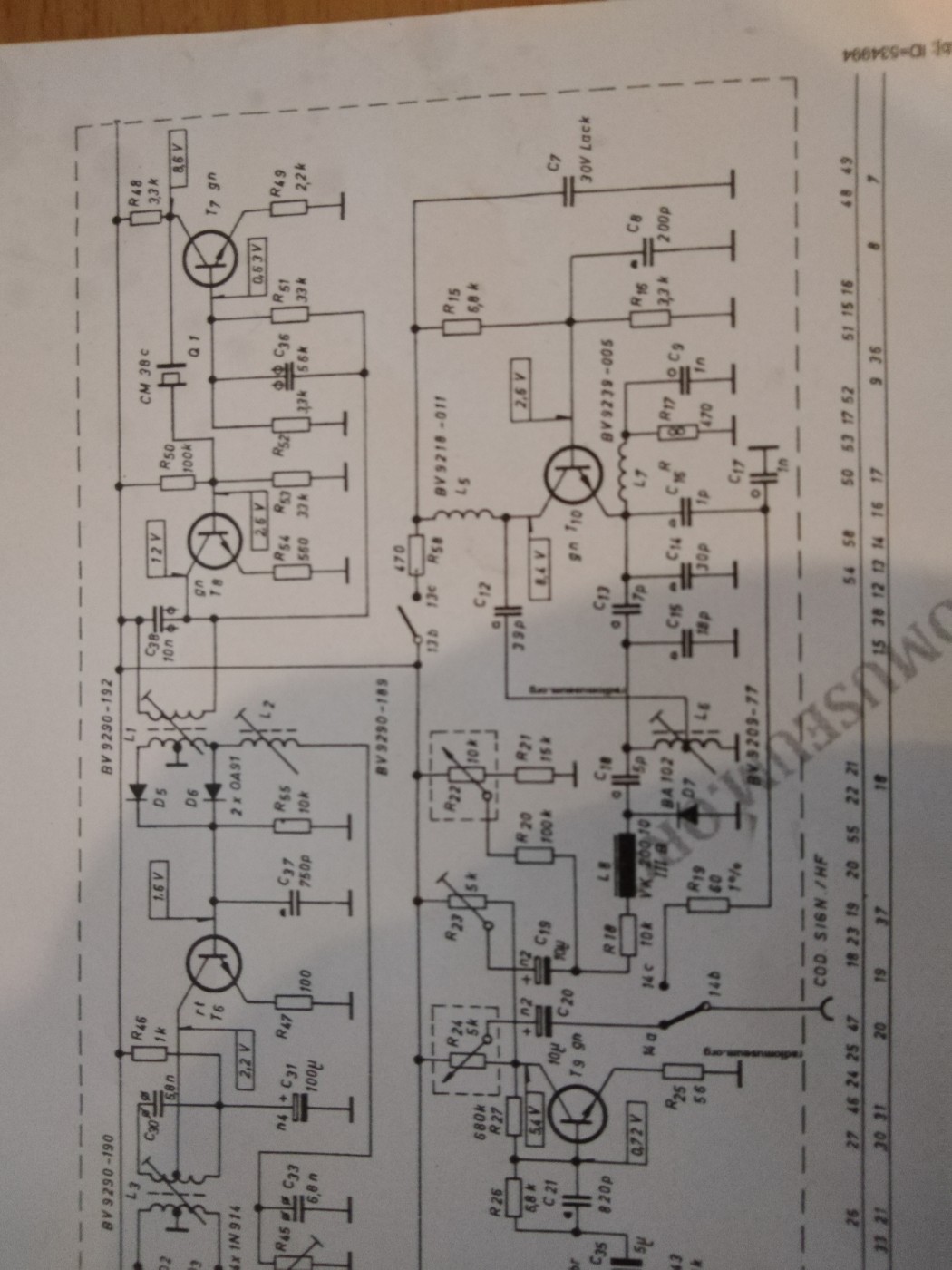

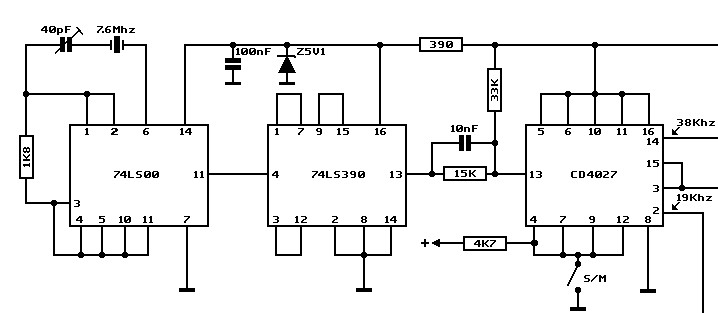

zo iets ?

--
Cees PA1DBA

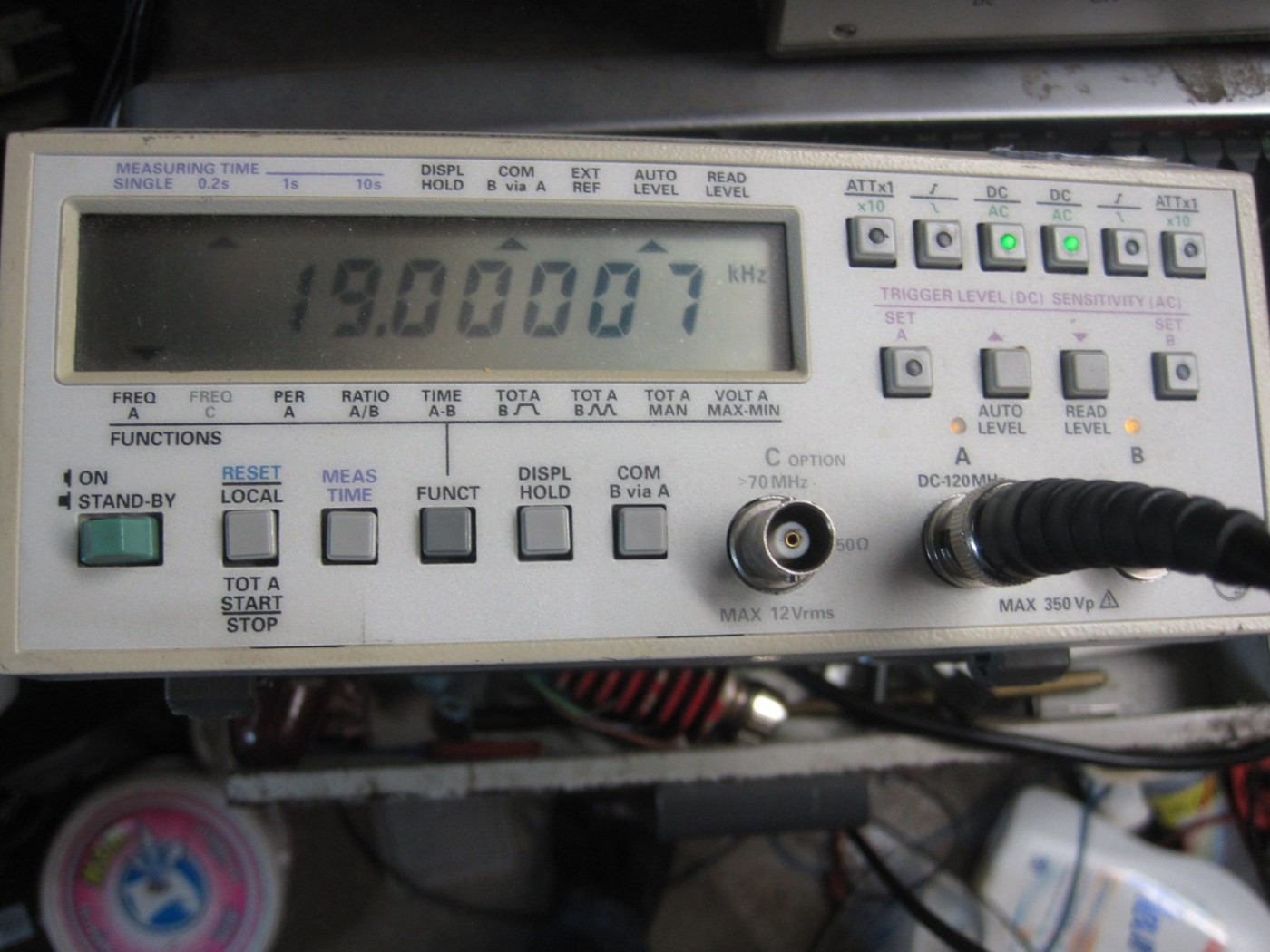

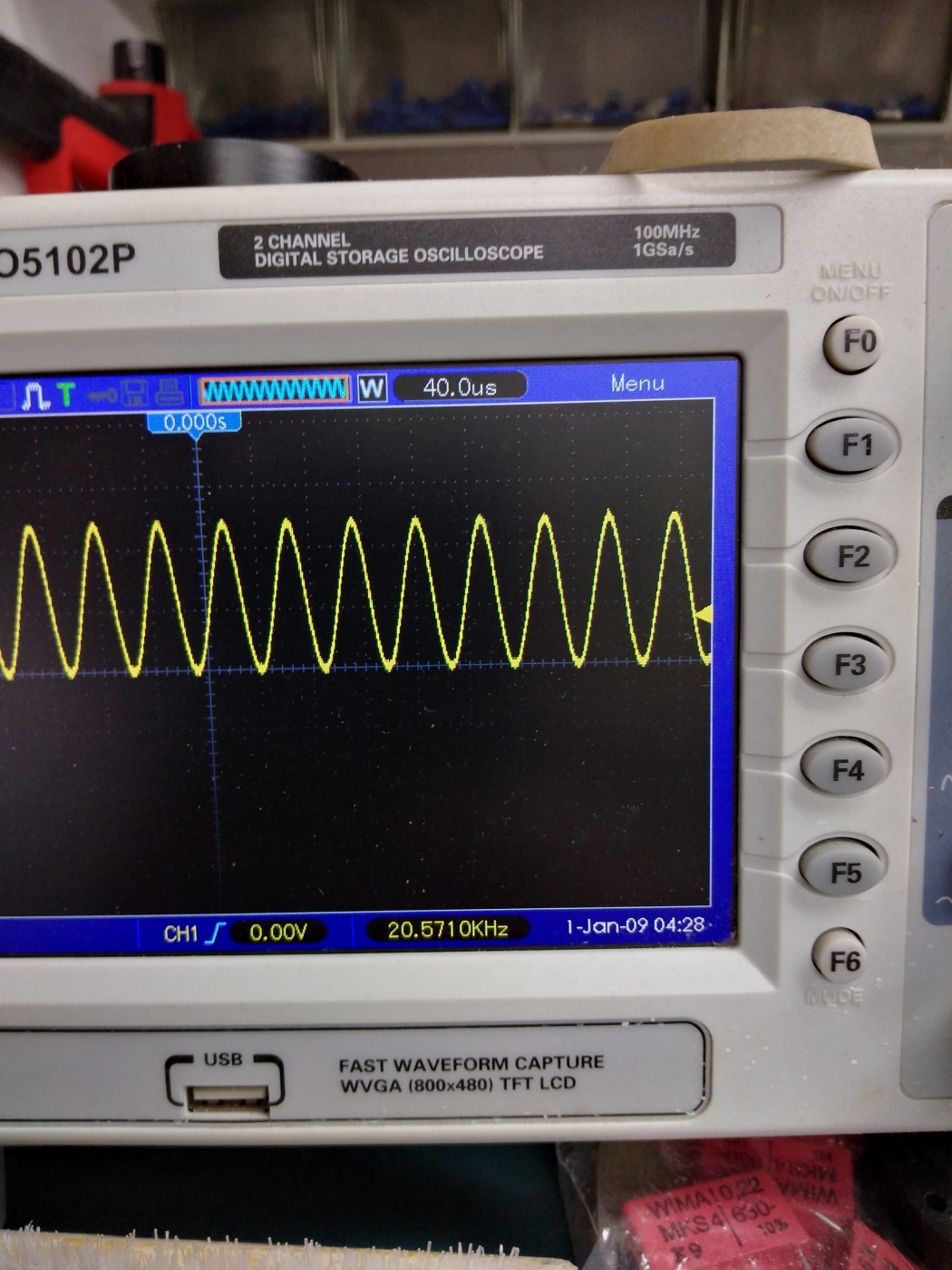

Correctie, op de scope van TS staat een mooi getal van 40.0 uS, niet van 20KHz.

Tja als je je leven lang met draaiknoppen op de scope werkt, lees je op zo'n modern ding wel eens wat verkeerd af.......
