De Satellit 2100 van Ellen (Toestel of techniek)

door soundman2 , Wouw, 24-02-2022, 18:30 (1002 dagen geleden) @ kris
Gewijzigd door soundman2, 24-02-2022, 19:11

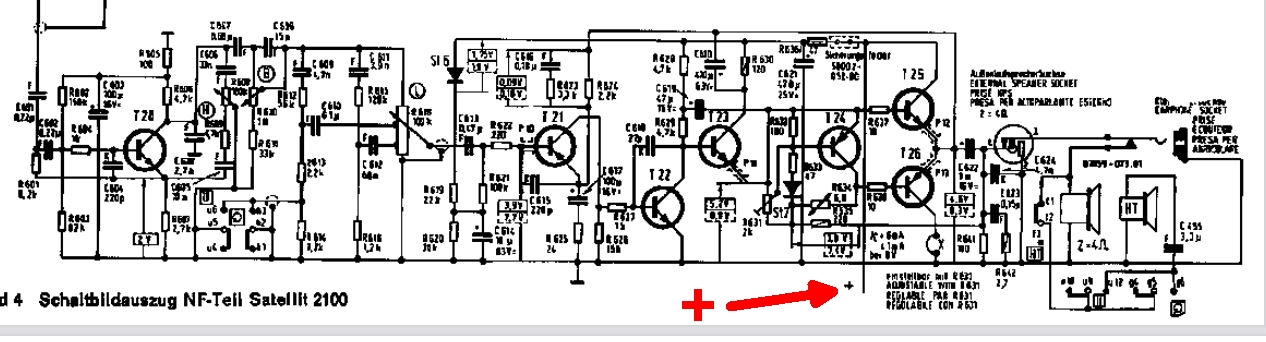

Gerard zegt dat de spanningen van T20 niet kloppen, althans slechts een paar mV zijn.
De transistor krijgt de spanning via R105, andere wegen zie ik niet en daarom trek ik de conclusie dat het aarde teken aan R105 een tekenfout is en dat daar een DC spanning moet staan, die wellicht ontbreekt.
Het rechterdeel van de schakeling, de eindversterker heeft als onderste rail aardpotentiaal en zoals tegenwoordig is de voedingsspanning plus. Aan deze minrail staat eveneens een aardeteken (hetzelfde. Als R605 aan de massa ligt van de RF schakeling dan kan de voedingsrail alleen maar een negatieve spanning hebben en is het aardeteken niet correct, als R605 op aardpotentiaal ligt.

Bij elektrotanya staat een doc van 11 pagina's in een betere kwaliteit en met de print lay-outs.

https://elektrotanya.com/grundig_satellit_2100_sm.pdf/download.html#dl
