PC6606P Philips bouwdoos

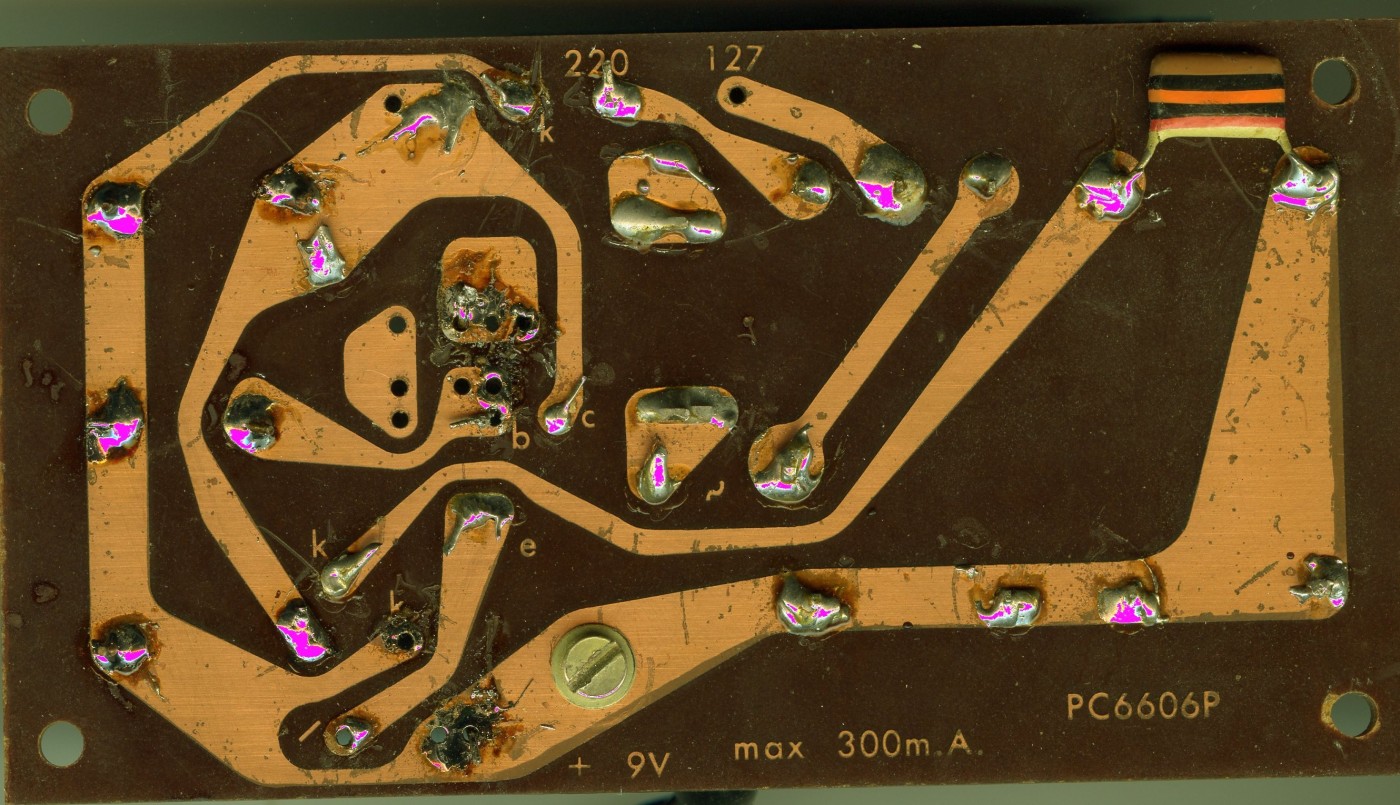

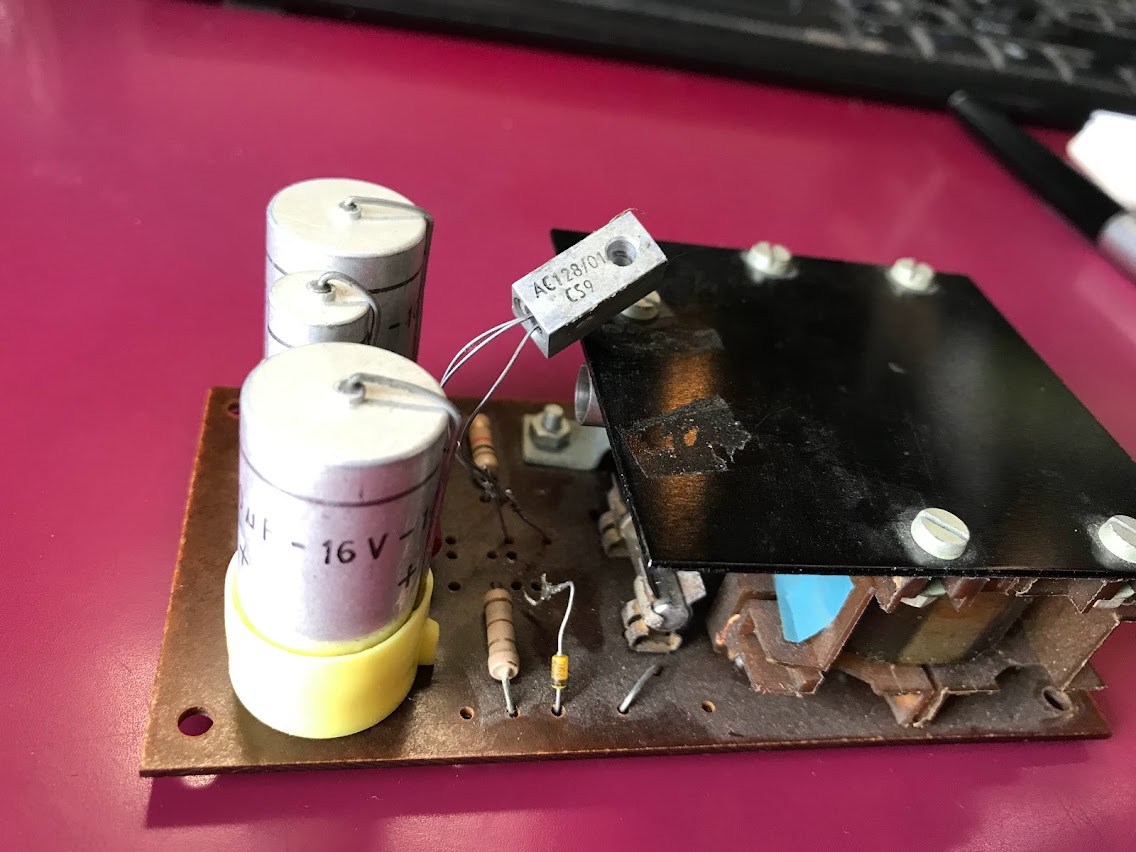

Ik zoek het schema van de Philips voeding. Oorspronkelijk zal het een bouwdoos zijn geweest.
Het is de PC6606P Ik wil het voedinkje restaureren
[image]

Reageer op dit bericht

1802 keer gelezen

Het nummer is vermoedelijk an de print. Kan een Philips bouwpakketje zijn uit Hobbyskoop.

Reageer op dit bericht

1651 keer gelezen

Print nummer kan zijn. Ik heb meer philips voedingen waar op de print het nummer een verwijzing is naar het pakket.
Ik heb alle Philips nieuws brieven van eind 1960 tot midden 1970 maar geen van die voedingen lijkt op deze. Als ik de fotos bekijk.

Reageer op dit bericht

1617 keer gelezen

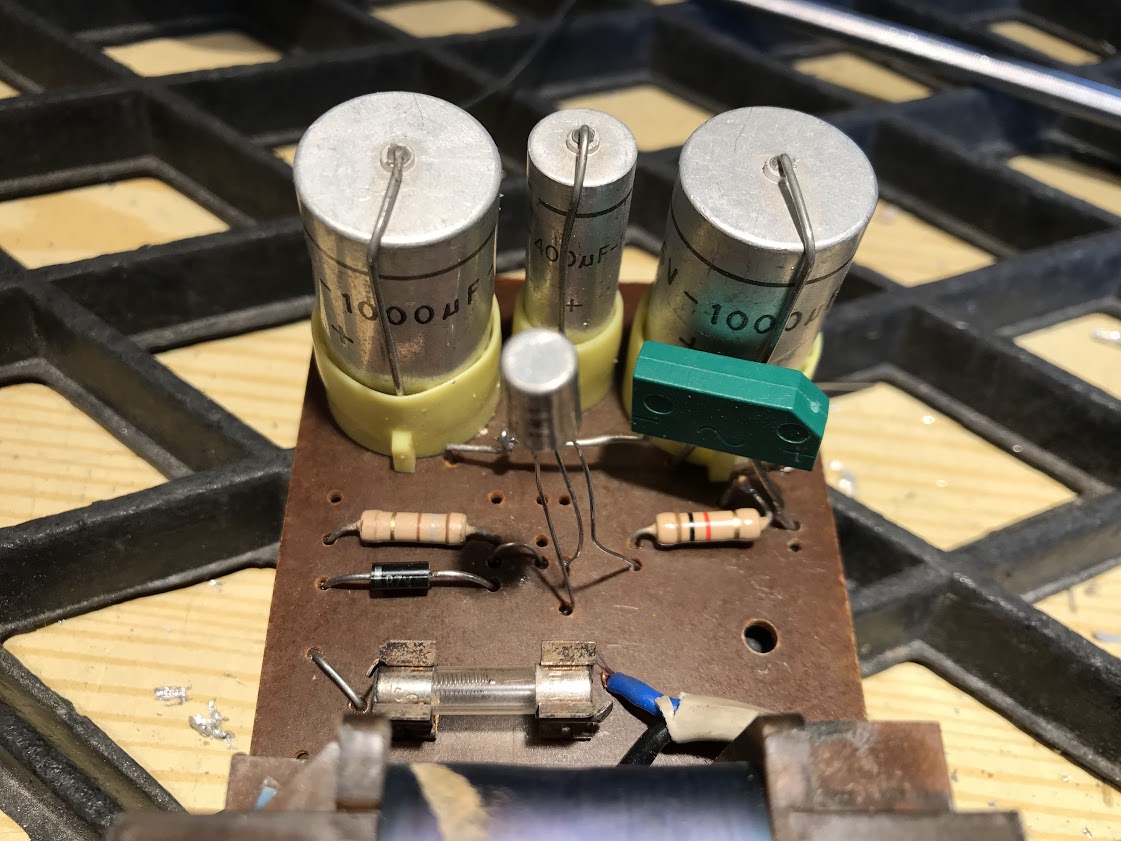

met zo weinig componenten en de opdruk op de printplaat lijkt het mij eenvoudig het schema uit te tekenen. heb je ook een foto van de component zijde?

Reageer op dit bericht

1631 keer gelezen

[image] [image]

Reageer op dit bericht

1657 keer gelezen

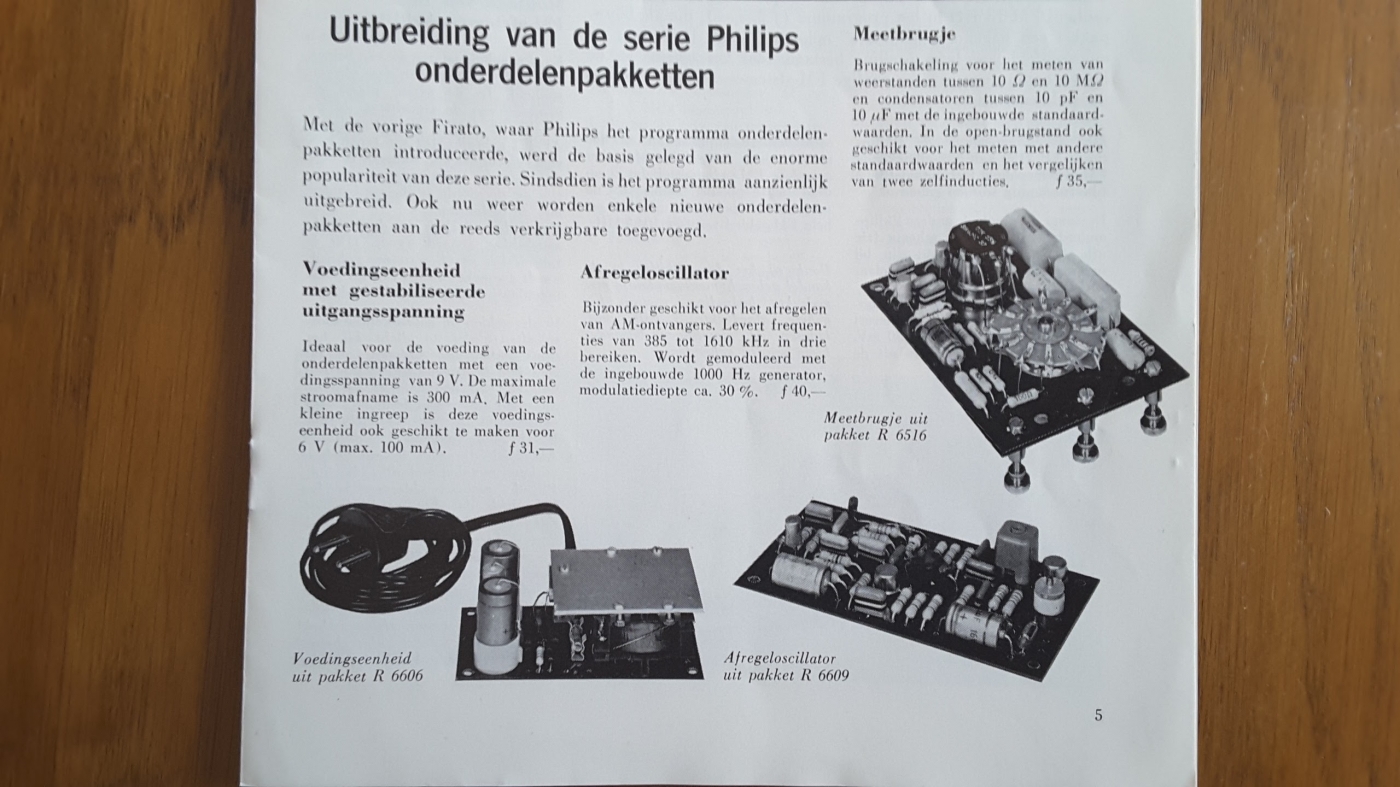

Naar wat ik nu zie, zit dit er ongeveer op, alleen zit de zener los en moet voor de verbinding met de basis van de transistor een draadbrugje worden gesoldeerd. Op de foto uit de Philips documentatie van Jan lijken er niet meer onderdelen op de print te zitten.

[image]

Er is ruimte op de print voor nog een transistor, een zener (zie letter k op de print) en twee weerstanden.
Maar die zijn nooit gesoldeerd geweest.

Reageer op dit bericht

1580 keer gelezen

Toch blijf ik denken dat die zener niet goed zit?.
Groet, Ben

Reageer op dit bericht

1622 keer gelezen

De zener zit wel goed. De voeding geeft eigenlijk minus 9 volt DC in het germaniumtijdperk en de kathode van de zener zit aan de pluspolen van de voeding (+ van elco's).
In de tekening van Ben staat de diode verkeerdom aangesloten. De onderste lijn is plus voeding.

Reageer op dit bericht

1553 keer gelezen

Het gaat om de tekening van Onno waar min 9V uit moet komen.
Dan werkt die zener als een diode en gaat er m.i. iets stuk.
Groet, Ben

Reageer op dit bericht

1535 keer gelezen

Een zenerdiode moet u steeds aansluiten in sperrichting.
Als de aangelegde spanning de doorslagspanning of zenerspanning overschrijdt gaat de diode geleiden met als resultaat de reeds genoemde vrij constante spanning over het onderdeel.

Ik had het schema al aardig gereconstrueerd.
Maar + en - uit het germanium tijdperk maakt het denken wat lastig

Ik ga de voeding morgen repareren.

Reageer op dit bericht

1529 keer gelezen

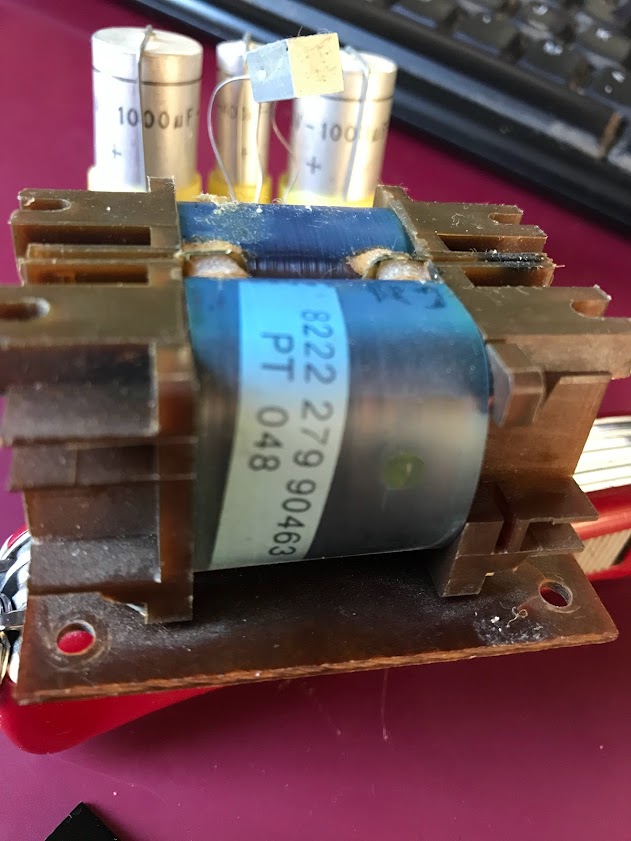

Mocht je bij het repareren een stickertje met artikelnummer en productiecode op de trafo tegenkomen, dan ben ik benieuwd.

Aan de hand van de transistor dateer ik het geheel trouwens rond 1969.

Reageer op dit bericht

1514 keer gelezen

[image]

Reageer op dit bericht

1500 keer gelezen

Dankje! Trafo hoogstwaarschijnlijk van 1968, week 4 (1970 week 48 zou ook nog kunnen). Het codenummer is er eentje in een reeks die ik nog niet kende. Het is een schetsnummer (tijdelijke nummers, haastwerk, kleine series, intern gebruik, etc.) en vrijwel zeker uit Eindhoven. Mogelijk van het gewone radio/TV ontwikkellab, voorloper van de 8222 280 nummerreeks uit begin jaren '70.

Reageer op dit bericht

1437 keer gelezen

Maarten,

8222 27. ..... is Eindhoven (Sound & Vision).

Jac

Reageer op dit bericht

1410 keer gelezen

De gelijkrichtdiode kan oorspronkelijk ook een BY126 zijn.
De AC128/01 is niet origineel, er zat een AC128 of vergelijkbare transistor in het ronde klemmetje onder de koelplaat. Originele schema/bouwbeschrijving niet gevonden. De eenvoudige opzet werd indertijd veel gebruikt, maar meestal zag je toch een bruggelijkrichter of een trafo met secundair een middenaftakking en aan de uiteinden elk een diode zodat de capaciteit van de afvlakelco('s) wat kleiner kon zijn.

Reageer op dit bericht

1495 keer gelezen

De restauratie resulteerd in een werkende voeding bij ca 300mA een rimple 20mVtt.
Het is altijd een dillema conserveren, repareren, restaureren.

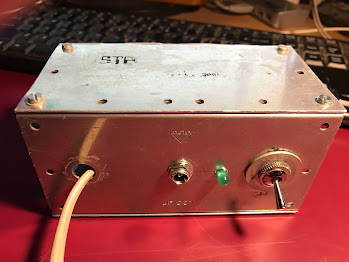

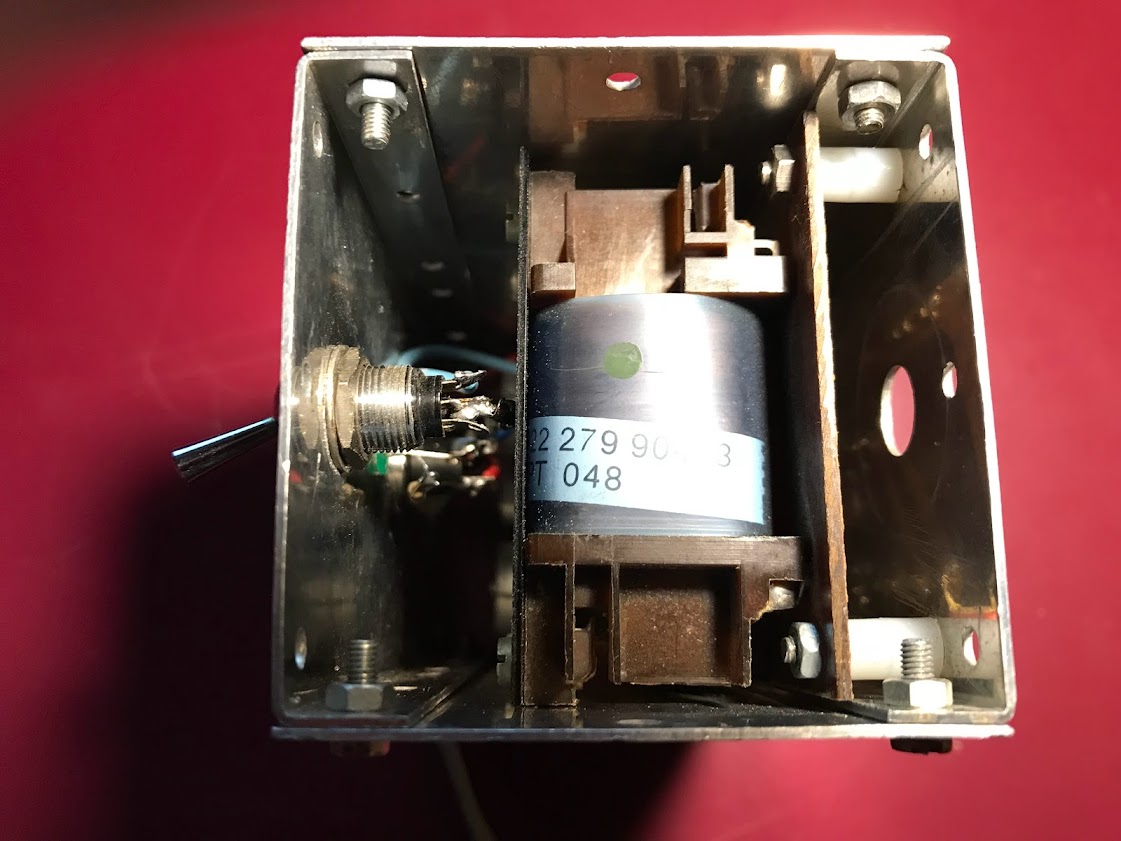

Amroh chassis om een Philips bouwpakket
Mocht iemand de voeding herkennen?
Dat is mogelijk. Deze komt uit het museum Jan Corver.

Nu de restauratie geslaagd is een stap verder. De BY127 vervangen door een BY179 (Burgcel)
[image]

Dit is een aanzienlijke verbetering tot 500mA geen rimpeltje te zien.
Spanning zakt wel naar 8,5 Volt

Project (bijna) af.
Toen alle schroefjes waren aan gedraaid zag ik op de scoop iets wat op oscilleren lijkt.

[image]
[image]

Ieder bedankt voor het mee denken en het schema

Reageer op dit bericht

1438 keer gelezen

Let wel op, deze voeding heeft geen kortsluit- en stroombeveiliging. Bij kortsluiting is het einde transistor. De transistor moet wèl in het kokertje (onderaan de koelplaat), bij gebruik van een brugcel zal de gemiddelde spanning over de afvlakelco's wat hoger zijn zodat de transistor meer moet verwerken en daar krijgt hij het nog warmer van.

Dit is een leuk bouwpakketje gezien in de tijd (ca. 1966) en geschikt voor voeden van transistorapparaten. Niet zo geschikt voor experimenten omdat bij een kortsluiting de transistor snel stuk is.

[image]

Reageer op dit bericht

1367 keer gelezen

Excuses dat ik er een verkeerde naam bij zet.

Reageer op dit bericht

1577 keer gelezen

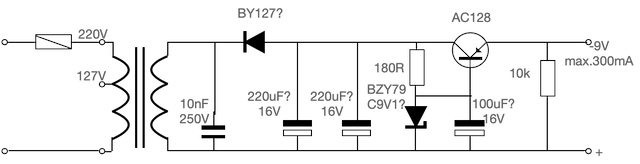

oeps foutje uit gewoonte. kathode van de zener zit aan de +lijn. Er staat ook een letter 'k' op de print.
[image]

misschien kan PA3DSC de onderdelen met vraagteken invullen?

Reageer op dit bericht

1531 keer gelezen

Groet, Ben

Reageer op dit bericht

1511 keer gelezen

Over de sec wikkeling 10 nF
de 2 elco's aan de collector zijn elk 1000uF 16 V
De elco aan de basis is 400uF 16V
Zie ook de foto's
en de zenerdiode heb ik 9.1 Volt uit mijn jubkbox.

Reageer op dit bericht

1420 keer gelezen

Was de andere zener defect?

Reageer op dit bericht

1420 keer gelezen

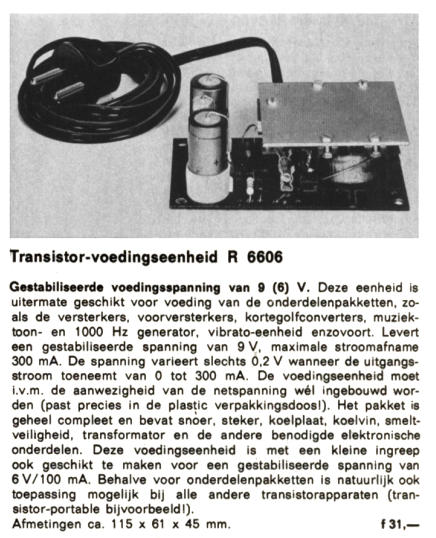

Zoals Henk al aangaf is dit het nummer van de print van het Philips bouwpakket R6606 waarvan foto uit het Philips decemberblad 1967 Nr5 (nieuws voor hobbyisten en zendamateurs) op dit moment nog geen schema gevonden.

[image]

Met vriendelijke groet,
Jan van de Westelaken, PE1MQL
