RegistrerenResident M8 studio monitor (Algemeen)
door Bredero
, Vlaanderen, 23-03-2022, 18:00 (983 dagen geleden)

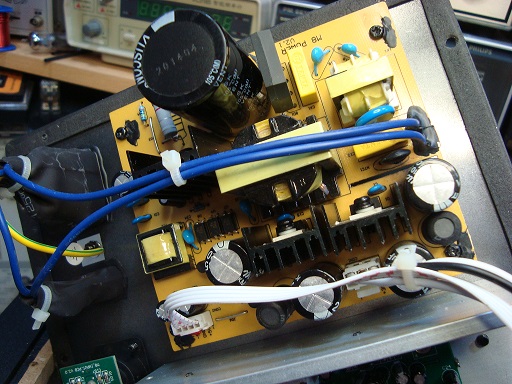

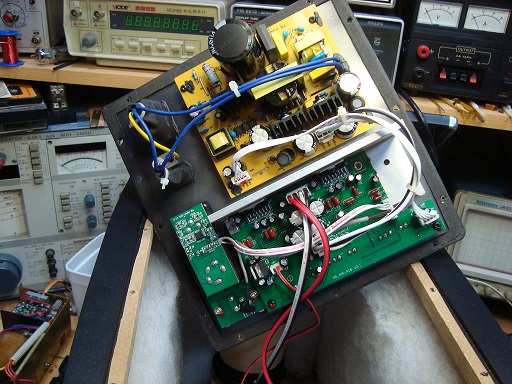

Ik ben op zoek naar een fout in de geschakelde voeding van een Resident M8 studio monitor.
Tot op heden nog geen schema van terug gevonden.
Wat is nu de fout:
Bij het inschakelen van de netspanning 230 Volt AC gaat onmiddellijk de zekering stuk.
Als ik de monitor met een reostat de AC spanning van 0 volt laat stijgen tot ongeveer 50 volt komt de schakeling in werking, vanaf 50 volt AC zijn alle voedingspanningen OK als ik nu verder ga dan 50 volt en kom tot 130 volt gaat de zekering stuk. De monitor heeft steeds goed gewerkt, dus een print voor de Amerikaanse markt is het niet.
![[image]](images/uploaded/20220323165820623b51ac9ff98.jpg)
![[image]](images/uploaded/20220323170004623b5214df05e.jpg)
Resident M8 studio monitor
door Ben
, Waddinxveen, 23-03-2022, 18:43 (983 dagen geleden) @ Bredero
Gewijzigd door Ben, 23-03-2022, 18:47
Controleer eerst of de waarde van de zekering wel de juiste is.
Heb mijzelf ook wel eens vergist in Ampere en Millie Ampere.
Daarna de C's over de voedingslijn controleren zoals op bijgevoegde foto.
Dit eerst doen voordat je het probleem verder in de schakeling gaat zoeken.
Succes en groet, Ben
P.s. Als je dat zwarte dropje bekijkt zie je een zwarte vlek op de naastliggende C.
![[image]](images/uploaded/20220323174334623b5c46088ac.jpg)
Resident M8 studio monitor
door Goldline , Oranjedorp, 23-03-2022, 20:05 (983 dagen geleden) @ Ben
zwarte smeurie is een soort kit om draden en elco's trillingvrij te monteren.
In dit geval zou ik de uitgang van de voeding even loskoppelen van de versterkerprint, kijk of de sluiting er dan nog is, zo ja zit het echt in de voeding.
Het kan ook secundair zitten, bijvoorbeeld een diode in sluiting van een uitgang-spanning.
--
Cees PA1DBA
Resident M8 studio monitor
door Ben , Waddinxveen, 23-03-2022, 20:49 (983 dagen geleden) @ Goldline
Dag Cees, ik schrijf niet over die zwarte kit maar over het zwarte "dropje".
Is een spannings afhankeljke weerstand (VDR) die een zwarte vlek geeft op die gele C.
Deze VDR's zijn krengen van dingen en zou zo maar kunnen dat deze doorslaat.
Laat hem dit eerst maar eens onderzoeken voordat er dieper op ingegaan kan worden.
Groet, Ben
Resident M8 studio monitor
door Goldline , Oranjedorp, 23-03-2022, 21:45 (983 dagen geleden) @ Ben
Gewijzigd door Goldline, 23-03-2022, 21:50
Hoi Ben,
Dit lijkt mij een NTC om de inschakelpiek te onderdrukken, dus wat warmte uitstraling lijkt normaal, de VDR zal het blauwe schijfje zijn achter de gele C geparkeerd.
--
Cees PA1DBA
Resident M8 studio monitor
door soundman2 , Wouw, 23-03-2022, 20:38 (983 dagen geleden) @ Bredero
Gewijzigd door soundman2, 23-03-2022, 20:42
Heb je de onderzijde (soldeerzijde)van de print al goed onderzocht?
Soms komen pootjes van trafo's etc los in het soldeer door temperatuurwisselingen.
Onderdelen die meerdere ppotjes hebben en onderdelen die op een koelplaat staan kunnen daar last van hebben. Een loep is wel aanbevolen, het is niet altijd goed te zien.
Vooral enkelzijdige printen hebben last van dat fenomeen.
Resident M8 studio monitor
door Bredero , Vlaanderen, 30-03-2022, 18:05 (976 dagen geleden) @ Bredero
Bedankt aan de mensen die mij goede tips hebben gegeven. De oorzaak van het defect was een slechte NCT aan de net ingang. De NTC 16D-11 van 15 Ohm. Uitwendig was er niets aan op te merken.
Resident M8 studio monitor
door Ben , Waddinxveen, 30-03-2022, 18:45 (976 dagen geleden) @ Bredero
Dank voor je terugmelding.
Groet, Ben
