Registreren12VDC voedingsjack 3,5x1,3mm (Gezocht)
door Ben Koehorst
, Maartensdijk, 30-03-2022, 15:35 (970 dagen geleden)
Voor een meetapparaat dat met 12VDC dient te worden gevoed zoek ik een jack voor paneelmontage. De voedingsplug die erop moet passen meet uitwendig 3,5mm en de +-pen is 1,3mm dik. Digi-Key biedt hem aan als EJ501C maar vraagt 18 Euro verzendkosten.
Gewoon ergens anders bestellen zou je zeggen, maar dat valt tegen. Mouser, Farnell, AlleKabels en zo idem dito of kunnen helemaal niet leveren.
Heeft iemand misschien zo'n jack in de rommeldoos liggen en kan die dan tegen een redelijke vergoeding worden verzonden? Ik hoor het graag. Ik ben helaas niet in de gelegenheid om a.s. zondag de beurs te bezoeken.
Alvast bedankt.
--
M.v.g
Ben
12VDC voedingsjack 3,5x1,3mm
door soundman2 , Wouw, 30-03-2022, 15:49 (970 dagen geleden) @ Ben Koehorst
Gewoon een compleet stelletje kopen in NL en de adaptor van een meer gangbare steker voorzien.
12VDC voedingsjack 3,5x1,3mm
door Ben Koehorst , Maartensdijk, 30-03-2022, 16:16 (970 dagen geleden) @ soundman2
Hoef ik niet te kopen, dat heb ik zelf wel liggen. Maar ik heb meerdere apparaten die ik allemaal voed met dezelfde 12V VRLA accu. Daar zit zo'n plug aan. Met een enkele jack voor het meetapparaat kan ik dus alles met die accu blijven voeden.
--
M.v.g
Ben
12VDC voedingsjack 3,5x1,3mm
door Gerard in Zeist
, Zeist, 30-03-2022, 16:14 (970 dagen geleden) @ Ben Koehorst
Bij Ali kun je het met lagere verzendkosten krijgen:
https://nl.aliexpress.com/item/4001187002775.html?spm=a2g0o.productlist.0.0.66d42581Dt8UoJ&al...
12VDC voedingsjack 3,5x1,3mm
door Ben Koehorst , Maartensdijk, 30-03-2022, 16:18 (970 dagen geleden) @ Gerard in Zeist
Had ik eerlijk gezegd ook al gezien Gerard. Maar dat gaat nogal wat tijd kosten, ben ik bang. Maar als er verder geen reactie komt....
--
M.v.g
Ben
12VDC voedingsjack 3,5x1,3mm
door henk vdb , Breda, 30-03-2022, 21:31 (970 dagen geleden) @ Ben Koehorst
Ik heb eventueel een nog goed uitziende gebruikte maar die is voor rechtop printmontage (dus geen chassismoer). Pen/bus diameters kloppen. Wil ik wel in een envelopje doen en opsturen als je er wat aan hebt.
12VDC voedingsjack 3,5x1,3mm
door Jeroen Visser , Eindhoven, 30-03-2022, 16:59 (970 dagen geleden) @ Ben Koehorst
Conrad? Reichelt?
12VDC voedingsjack 3,5x1,3mm
door Drambuie , Breda, 31-03-2022, 00:34 (970 dagen geleden) @ Ben Koehorst
Gewijzigd door Drambuie, 31-03-2022, 00:38
![[image]](images/uploaded/202203302212146244d5be0b2eb.jpg)
![[image]](images/uploaded/202203302212466244d5de81817.jpg)

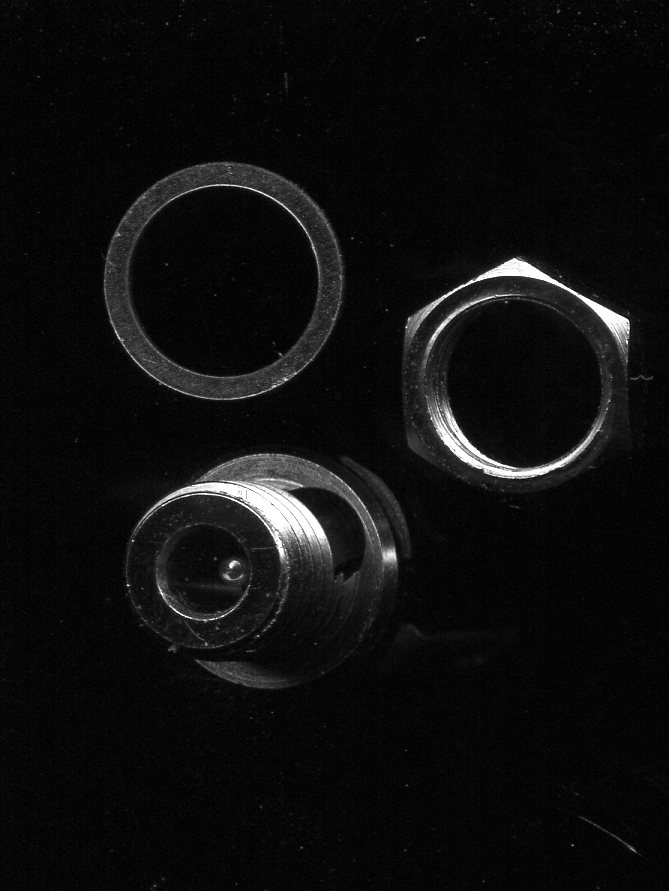

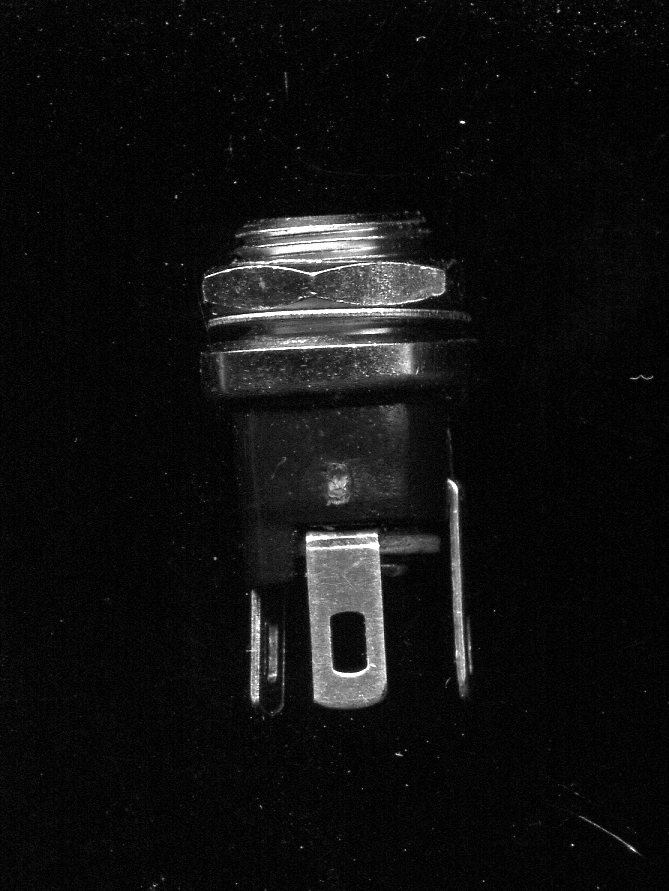

Deze heb ik nieuw liggen:
21x10mm, inbouwdiepte 15mm.
Diameter gat 3,5mm. Diameter pin 1,3mm. Plugdiepte 10mm. Diameter chassis-gat 7mm.
3 soldeerlip-aansluitingen
Met voedingsplug erin: +lip(pin) met holle pin van plug verbonden, buitenkant plug met metalen chassisdeel(!) en -lip.
Zonder voedingsplug erin: +lip verbonden met schakellip, metalenchassisdeel NIET verbonden met -lip.
Mail staat in mijn profiel.
Groet, Alex
Super!
door Ben Koehorst , Maartensdijk, 31-03-2022, 01:20 (970 dagen geleden) @ Drambuie
Die kan ik prima gebruiken. Ik stuur je een e-mail. Alvast bedankt!
--
M.v.g
Ben
Super!
door soundman2 , Wouw, 31-03-2022, 12:02 (969 dagen geleden) @ Ben Koehorst
Mooie degelijke plug. Let er wel op dat een van de voedingspolen direct aan de behuizing van het te voeden apparaat ligt. In het geval van een metalen behuizing kan dat een bezwaar zijn.
Super!
door Ben Koehorst , Maartensdijk, 31-03-2022, 13:41 (969 dagen geleden) @ soundman2
Ja, het is een Lumberg jack, als ik hem goed heb geïdentificeerd. Moet idd geïsoleerd worden opgesteld, maar dat is geen probleem.
--
M.v.g
Ben
