Pick-upje 22GF410 met verrassing (Toestel of techniek)

door Maurice ⌂ @, Dordrecht, 03-05-2022, 18:38 (934 dagen geleden)

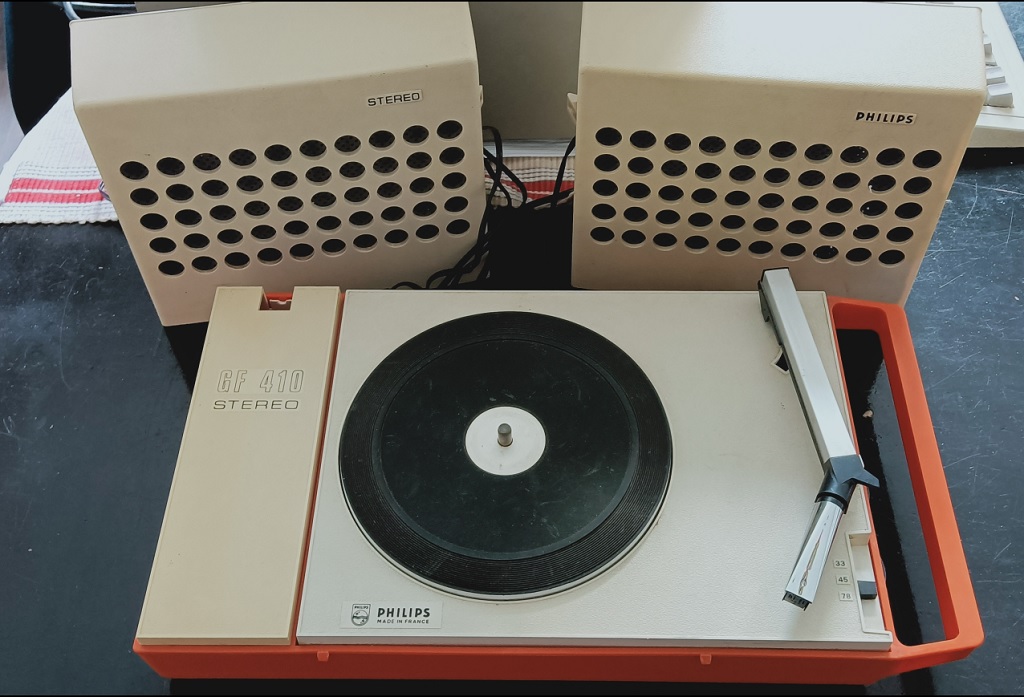

Kreeg dit leuke pick-upje uit 1971.
Geweldig retro.

Maar valt jullie er wat aan op wat op?
[image]


Er zit een 22GP380 HiFi element op:-D :-D :-D
Zal een boel effect hebben op dit pick-upje.

Op zich al bijzonder dát er element op zit, meestal heden zijn ze verdwenen.
Ik denk, ik heb nog wel een juiste GP205 of zo hier voor.

Bij verder bekijken van Pu-tje open ik de Batterij klep met evt verwachting
boel ellende aan uitgelopen boel.

[image]

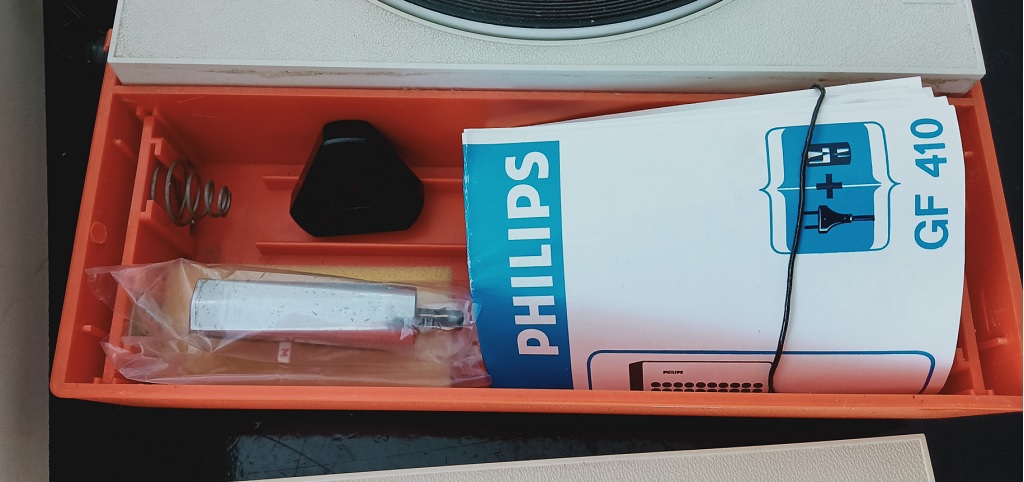

En kijk eens wat een aanblik :) :)
Zie daar de originele 22GP224 , org driehoek puk en gebruikshandleiding.
Zie je wel dat klepjes in toestellen handig zijn!
Blijft spul compleet!

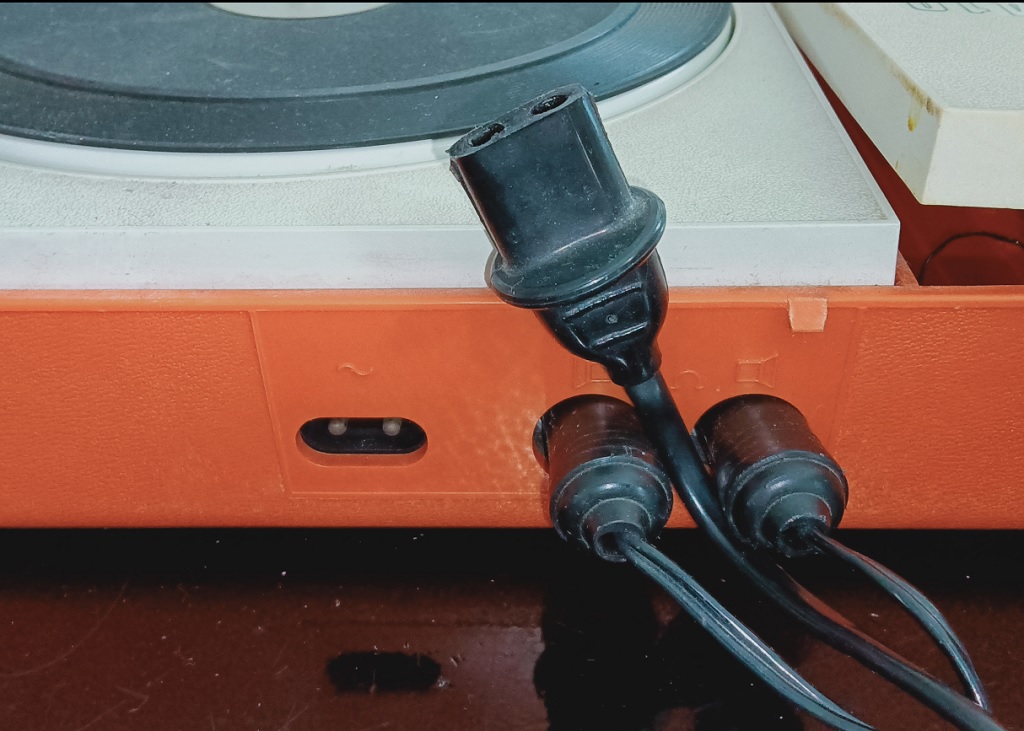

Zo'n netstekker bij een Philips product is mij volledig onbekend.
En zit toch al 50jr in "vak" van oude rommel verzamelen.
Je zou zeggen komt door "Made in France"echter betreft hier de
22GF410/03-E versie en niet de F

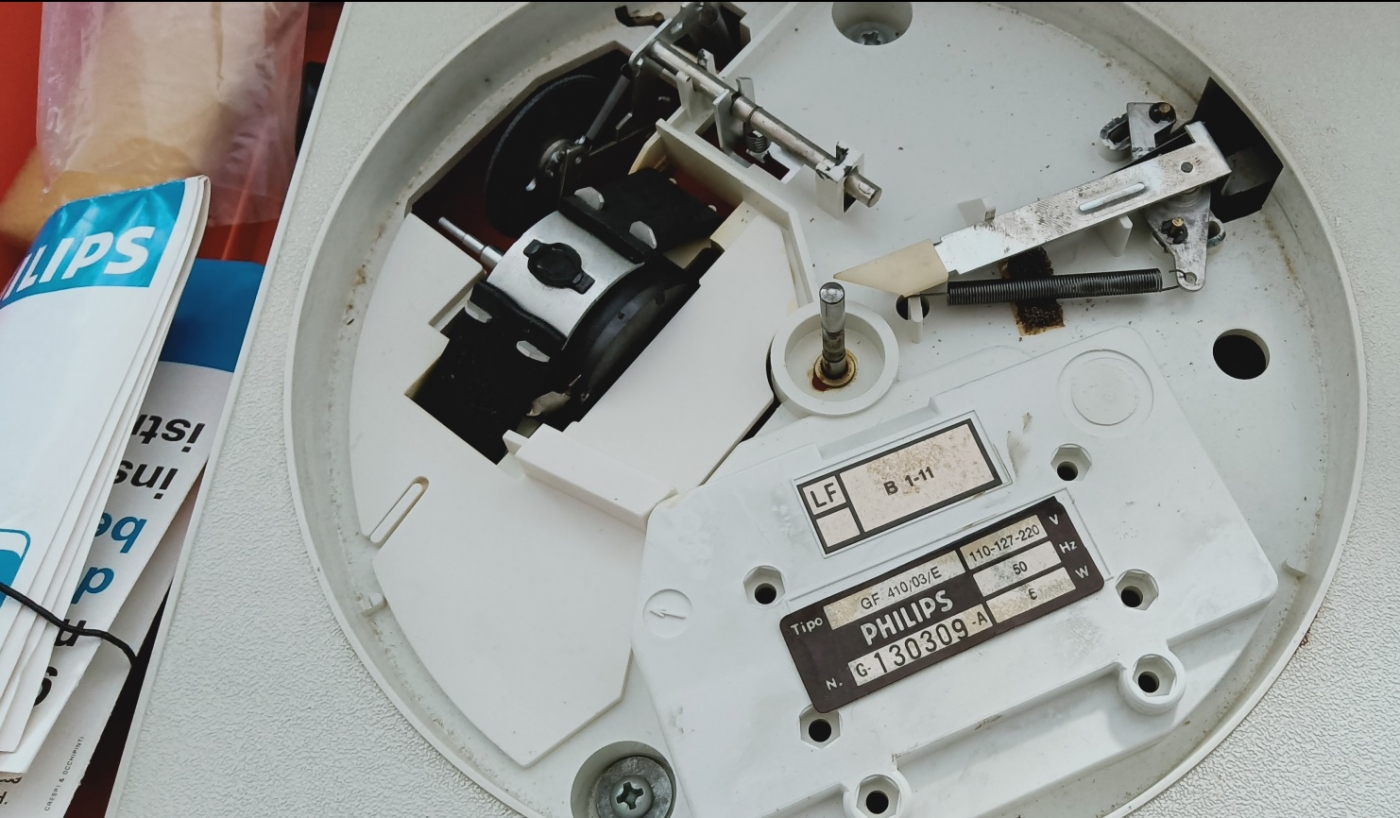

Serienummer begint wel met een G.
[image]


Het tussenwiel is knoert hard geworden maar zowaar speelt pick-upje keurig
ondanks geronk van tussenwieltje.
Ben er helemaal blij mee.
Matje op plateau is zo soepel als net uit de fabriek gekomen is, zeldzaam.

[image]

Reageer op dit bericht
  1714 keer gelezen

Pick-upje 22GF410 met verrassing

door Frans Hamer @, 03-05-2022, 18:46 (934 dagen geleden) @ Maurice

Mooi verhaal man, soms heb je mazzel.
Met vriendelijke groet, Frans Hamer.

Reageer op dit bericht
  1527 keer gelezen

Pick-upje 22GF410 met verrassing

door Roland Huisman @, Zwolle, 03-05-2022, 20:05 (934 dagen geleden) @ Maurice

Leuk zeg, daarmee maakte je in die tijd vast de blits mee op je slaapkamer als tiener :-)

Reageer op dit bericht
  1500 keer gelezen

Pick-upje 22GF410 met verrassing

door johan van wijngaarden @, omgeving Raamsdonk, 03-05-2022, 20:57 (934 dagen geleden) @ Maurice

Hoi Maurice

Mooi verteld

Ziet er nog heel goed uit ook

Blijven toch leuke dingen


Mvg johan

Reageer op dit bericht
  1466 keer gelezen

Pick-upje 22GF410 met verrassing

door Hans van Kampen @, Voorhout, 03-05-2022, 20:59 (934 dagen geleden) @ Maurice

Leuk dat iets op je pad komt waar je zo blij mee bent als een kind Maurice.

Zo ik met dit piepkleine kleuren tv/monitortje van JVC met een schermpje van slechts 65mm. diagonaal die op mijn pad kwam. Mooie aanvulling op mijn grote mini/micro tv verzameling.

;-)
Hans

[image]

--
Hans van Kampen

Reageer op dit bericht
  1484 keer gelezen

Pick-upje 22GF410 met verrassing

door Maarten Bakker ⌂ @, Haarlem/Delft, 04-05-2022, 00:39 (934 dagen geleden) @ Maurice
Gewijzigd door Maarten Bakker, 04-05-2022, 00:48

Zeker een leuke verrassing!

Bij Italiaanse (de typesticker) producten uit die tijd, zegt de serienummerletter niet zoveel, denk ik. Ben er nog niet achter hoe dat nou zat.

Het aparte is dat het deckje (kaal of opgebouwd) wel gewoon uit Frankrijk komt, gezien de letters LF. Productie inderdaad 1971, week 11. Daarna nog iets doorlooptijd in Monza(?) op zijn minst om de typesticker erop te plakken en mogelijk om nog wat meer productiehandelingen uit te voeren.

Het typenummer is wat vreemd. GF410/03/E. Ik denk dat dat voluit op de normale manier geschreven, 19GF410/03E zou kunnen zijn. De E zal niet landgebonden zijn maar op de kleur van de kast slaan.

Als je hem eens open hebt, zou je eens kunnen kijken of de elektronica uit Italië of uit Frankrijk komt? Foto's van nummertjes of merken van elco's, trafo, etc, kunnen misschien duidelijkheid scheppen.

Reageer op dit bericht
  1457 keer gelezen

Pick-upje 22GF410 met verrassing

door Maurice ⌂ @, Dordrecht, 04-05-2022, 00:52 (934 dagen geleden) @ Maarten Bakker

Maarten
Ja was even zoeken in de manual
E-Oranje F-Groen

SAM is voor Philips de tekst voor de kast.

Blijft over die typische netstekker plug pick-up stekker.
Was in 1971 niet die 8 al in dienst?

[image]

Reageer op dit bericht
  1454 keer gelezen

Pick-upje 22GF410 met verrassing

door Peter1952 @, Almere, 04-05-2022, 05:48 (934 dagen geleden) @ Maurice

De documentatie in de schematheek laat ook zo’n “vreemde” netsteker zien.

Groeten,
Peter

Reageer op dit bericht
  1456 keer gelezen

Pick-upje 22GF410 met verrassing

door Goldline @, Oranjedorp, 04-05-2022, 09:59 (934 dagen geleden) @ Maurice

Kennen we dit netchassisdeel niet van de Philishave ?
Platenspeler wel in "mint"staat :)

--
Cees PA1DBA

Reageer op dit bericht
  1443 keer gelezen

Pick-upje 22GF410 met verrassing

door soundman2 @, Wouw, 04-05-2022, 11:21 (933 dagen geleden) @ Goldline

Kennen we dit netchassisdeel niet van de Philishave ?

Het lijkt of er onderaan tussen de pennen van het chassisdeel nog een ribbel zit. Dan zou het bekende 8-vormige netstekertje ook passen.

Reageer op dit bericht
  1455 keer gelezen

Pick-upje 22GF410 met verrassing

door Armand @, België, 04-05-2022, 12:01 (933 dagen geleden) @ soundman2
Gewijzigd door Armand, 04-05-2022, 12:08

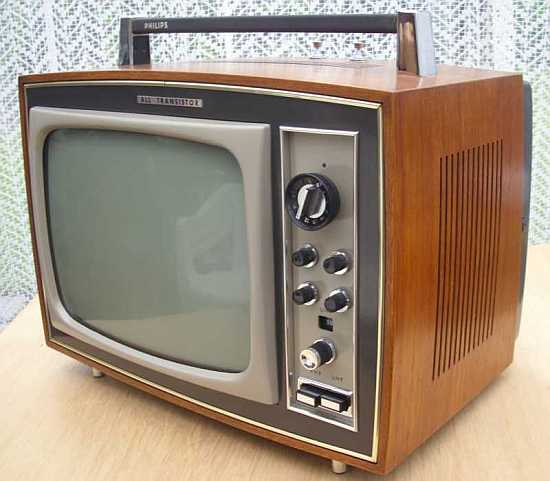

Mijn draagbare Philips X11T601/Multinorm van 1967/68 heeft ook zo'n netchassisdeel met bijpassend grijs netsnoer.Een 8-vormige netstekker past hier niet in.
Een USA netsnoer (buizenradio's RCA, Emerson, ...) met netstekker uit de jaren '50 heeft dezelfde penafstand en past wel.
Misschien is de penafstand bij het pick-upje van Maurice anders en dan zou een 8-vormige netstekker wel kunnen passen.

Groeten, Armand
[image]

Reageer op dit bericht
  1444 keer gelezen

Pick-upje 22GF410 met verrassing

door kris ⌂ @, Gent, België, 04-05-2022, 20:12 (933 dagen geleden) @ Armand

zou het kunnen dat deze multinorm door Philips ooit is ingekocht?

Reageer op dit bericht
  1403 keer gelezen

Pick-upje 22GF410 met verrassing

door Armand @, België, 04-05-2022, 21:42 (933 dagen geleden) @ kris
Gewijzigd door Armand, 04-05-2022, 21:56

zou het kunnen dat deze multinorm door Philips ooit is ingekocht?

Voor zover ik weet, werd dit Philips TV'tje ook verkocht als Siera, Aristona, SBR met uiterlijk kleine verschillen.
Op de printen staan nummers beginnend met een W en zou het kunnen dat Novak er ook iets mee te maken had.
Voor de rest, bomvol Philips/MBLE onderdelen.

Groeten, Armand

Reageer op dit bericht
  1420 keer gelezen

Pick-upje 22GF410 met verrassing

door Maarten Bakker ⌂ @, Haarlem/Delft, 05-05-2022, 01:10 (933 dagen geleden) @ kris
Gewijzigd door Maarten Bakker, 05-05-2022, 01:14

Het was een Novak ontwerp, en productie bij CBRT (joint venture tussen Philips en meerdere Belgische televisiefabrikanten, ook bekend als Philips Brugge) of Novak.

De samenwerking in CBRT verklaart dat er Philipsonderdelen inzaten, maar andere televisiefabrikanten gebruikten ook Philipsonderdelen. In dit toestel zaten ook onderdelen die niet in Philipsontwerpen gebruikt zijn. Ondanks de samenwerking in Brugge, rolden er kennelijk wel degelijk eigen ontwerpen van de band.

Een van de dingen aan die televisie die bedacht zijn door Novak, is mogelijk de netaansluiting.

In geval van de platenspeler verwacht ik echter dat de netaansluiting (tenzij er wel een achtje in past? dan is hij niet echt afwijkend) een verzoek van Philips Italië was, gezien de Italiaanse typesticker. Daar hadden ze ook eigenwijze producten. Ook kochten ze daar regelmatig bij andere fabrieken in, maar dat verwacht ik in dit geval niet direct.

Reageer op dit bericht
  1381 keer gelezen

Pick-upje 22GF410 met verrassing

door Armand @, België, 05-05-2022, 05:20 (933 dagen geleden) @ kris
Gewijzigd door Armand, 05-05-2022, 05:29

Bij de Novak modellen (1968) staat het TV'tje ook - uiterlijk kleine verschillen.
[image]
[image]
Bron www.radiocollection.be

Groeten, Armand

Reageer op dit bericht
  1397 keer gelezen

Pick-upje 22GF410 met verrassing

door Armand @, België, 05-05-2022, 09:10 (933 dagen geleden) @ Armand

Nog verschillen :
Novak is type 181.01 en heeft een grotere beeldbuis 31cm.
Philips X11T601 heeft een beeldbuis 28cm.

Groeten, Armand

Reageer op dit bericht
  1379 keer gelezen

Pick-upje 22GF410 met verrassing

door Maurice ⌂ @, Dordrecht, 06-05-2022, 12:42 (931 dagen geleden) @ Armand

Heb de stekker gemeten,

Hart afstand is 8mm zowel ook voor de 8-stekker.
Stekker GF410 is wat breder 18mm tov 8-stekker 16mm

De pennen GF410 1 maatje dikker dan de 8-stekker
Maar als je 1x goed goed door drukt is die 8 dan denk ik geschikt, echter niet meer
als org voor andere toestellen.

Reageer op dit bericht
  1373 keer gelezen

Pick-upje 22GF410 met verrassing

door Armand @, België, 06-05-2022, 18:41 (931 dagen geleden) @ Maurice
Gewijzigd door Armand, 06-05-2022, 18:48

Heb de stekker gemeten,

Hart afstand is 8mm zowel ook voor de 8-stekker.
Stekker GF410 is wat breder 18mm tov 8-stekker 16mm

De pennen GF410 1 maatje dikker dan de 8-stekker
Maar als je 1x goed goed door drukt is die 8 dan denk ik geschikt, echter niet meer
als org voor andere toestellen.

Zijn dus afwijkende maten.
De pennen zijn ook dikker bij het TV'tje en dus ook een stekker met grotere gaten aan het origineel netsnoer.
Een 8-vormige kan misschien maar dan wordt het goed doordrukken of wringen.:ng
Is de hartafstand van een 8-vormige geen 8,6mm?

Groeten, Armand

Reageer op dit bericht
  1340 keer gelezen
