Ik zou controleren of die beveiligingsschakeling R498/499 en D503 er daadwerkelijk inzit. R498/499 zijn elk 10 kOhm en D503 is een BY176. Als die er in zitten zou ik de zaak zo laten. Als die er niet in zitten, alsnog aanbrengen, is makkelijker dan aan een andere cascade zien te komen.
De weerstanden staan in serie met daaroverheen de diode en dit geheel staat in serie met één van de aansluitingen van de lijntrafo.

Ik zou ook de boostercondensator(en) vervangen. Van oorsprong zaten er één van 6,8 nF en één van 3,9 nF in, waarvan er één op de print zit en de ander rechtstreeks op de lijntransistors is gesoldeerd. Die werden later vervangen door een enkele condensator van 11,5 nF, 2000 V. Als één van deze condensatoren defect raakt, loopt de EHS op en wordt het beeld te klein. Als dit gebeurt: Direct uitschakelen! Anders kost het je een beeldbuis! Als dit al is gebeurd (kans is zeer groot) kun je de enkele condensator laten zitten. Ik heb ook wel een K9 gezien met één enkele transistor, net zoals in de K11.

Edit: Nu ik jouw foto’s nog eens bekijk, zit er al een nieuwe boostercondensator in en ook maar één lijntransistor. Zo te zien hebben er vroeger wel twee boostercondensators in gezeten. Zo te zien zit die beveiligingsschakeling er niet in, die zit op een rechtopstaand printje op de grote print.

Beeld ziet wel netjes uit zo.

Groeten,
Peter

Hallo Cornelis Jan,
Deze kan je gewoon laten zitten
De eerste generatie met druktoetsen hadden een beveiligings printje bij de tripler
Dan had er een ander in gemoeten
De BG 1895-641-045 kan ook hier in
Die heb ik nog nieuw liggen uit een nalatenschap
Kijk wel of de booster condensator goed is
Als het de donker groene is verwijderen die gaat nu wel kapot
De licht blouwe ero die zijn goed
Anders een roze rood wima FKP1 11,5 nf 2000 volt gebruiken
2x bu 108 kan ook 1x bu 208 of 2 SC 350
Mocht je een nieuwe tripler willen
Stuur dan even een PM
Succes met de mooie k9 heb hem ook
Grt René Daemen

Dit is een erg late K9, in 1976 week 11 gebouwd dus 3 jaar na de uitgave van dit bulletin. Zonder het schema op te zoeken, verwacht ik dat dit het origineel toegepaste type kaskade is. De suffix -444 komt me in elk geval erg bekend voor. Er zal dus na de wijziging nog wel een nieuwe wijziging zijn toegepast. Mogelijk heeft het ook iets te maken met wat er intern en extern aan de twee massadraadjes van de kaskade hangt, en daar maakt de suffix ook voor uit.

Hallo Cornelis Jan
De condensator aan de zijkant van de lijntrafo 47nf
De roze ook vervangen
Die wil gaan lekken deze heeft een forum lid alhier eens getest van een k9
En die lekte condensator kleefde helemaal
Hiet kun je een fkp1 47nF 2000 volt in zetten pulsvast gaat weer 50 jaar meer
Deze ziet nu ook niet meer fris uit.
De Booster flyback condensator is prima gaat niet meer stuk

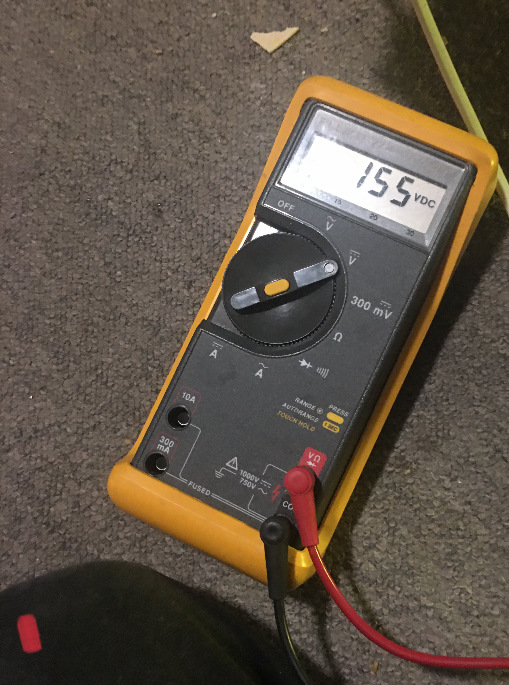

Voeding al afgeregeld op 155 volt zal nu niet meer kloppen ivm hogere net spanning
Succex verder met de tv
Mvg René
