Een keer wat anders dan buizen. (Toestel of techniek)

door Willem.H.N. @, Enschede, 01-07-2011, 17:16 (4896 dagen geleden)
Gewijzigd door Willem.H.N., 01-07-2011, 17:23

Al een hele tijd geleden een scan afdruk gemaakt op A4 formaat
van de Pionier op foto papier, samen gevouwen en aan de binnenkant verstevigt
met printplaat.
Nu moest er toch maar eens wat ingebouwt worden en heb besloten om toch goede
en redelijk wat stations te kunnen ontvangen er een FM ontvangertje in te bouwen, het is een zelfbouw pakket geworden van Velleman MK118.

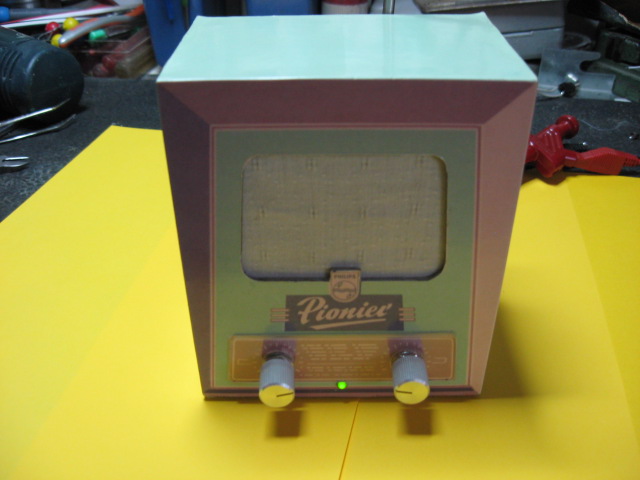

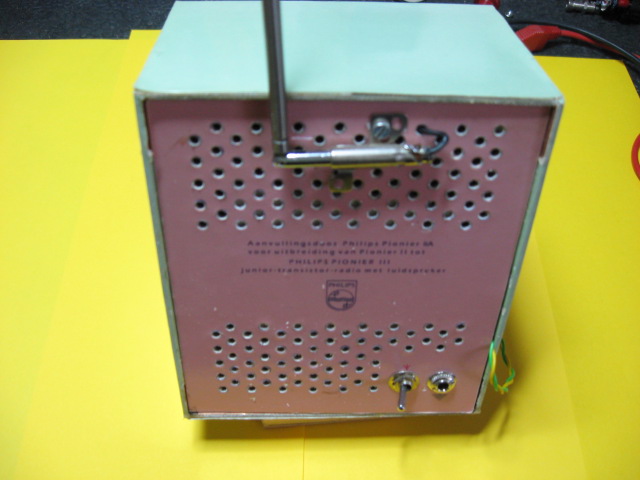

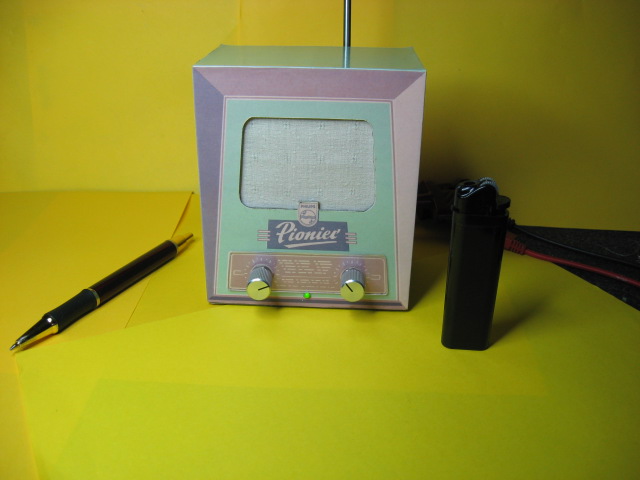

Hier het getoonde resultaat.
[image]
[image]
Een zo groot mogelijke luidspreker toegepast en het versterker gedeelte
wat aangepast zodat er iets meer volwassen laag uitkwam.
Moest de ontvangerprint wel behoorlijk kleiner maken en stukken weg zagen anders paste het niet in de mini uitvoering:-D
Kastje is 105mm. breed en 120mm.hoog.
grt. willem.

Reageer op dit bericht
  2260 keer gelezen

Een keer wat anders dan buizen.

door snameroc @, Etten Leur, 01-07-2011, 21:50 (4896 dagen geleden) @ Willem.H.N.

Leuk.
Heb je ook een foto van de binnenkant?

Reageer op dit bericht
  2098 keer gelezen

Een keer wat anders dan buizen.

door Jacobus @, Rotterdam, 02-07-2011, 17:26 (4895 dagen geleden) @ Willem.H.N.

Ha Willem.

Hartstikke leuk.

Maak nog eens een fotootje met een andere achtergrond.
Hij lijkt nu een stuk groter dan de 12 cm hoogte.

Groetjes,

Jaap

--
Jaap

Reageer op dit bericht
  2022 keer gelezen

Een keer wat anders dan buizen.

door Willem.H.N. @, Enschede, 02-07-2011, 18:44 (4895 dagen geleden) @ Jacobus

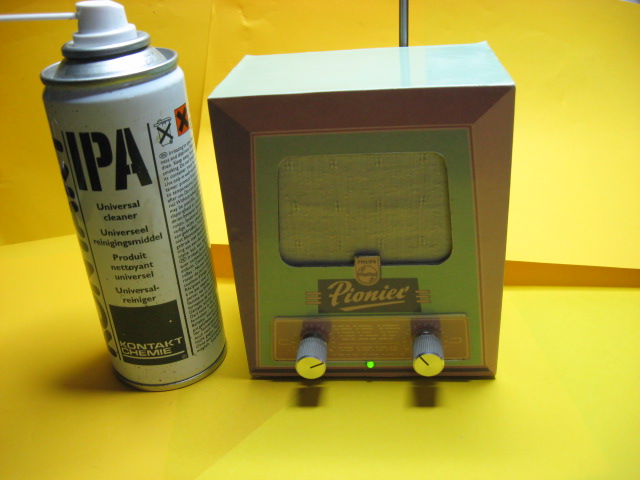

Heb nog enkel foto's gemaakt.;-)
[image]
[image]
[image]

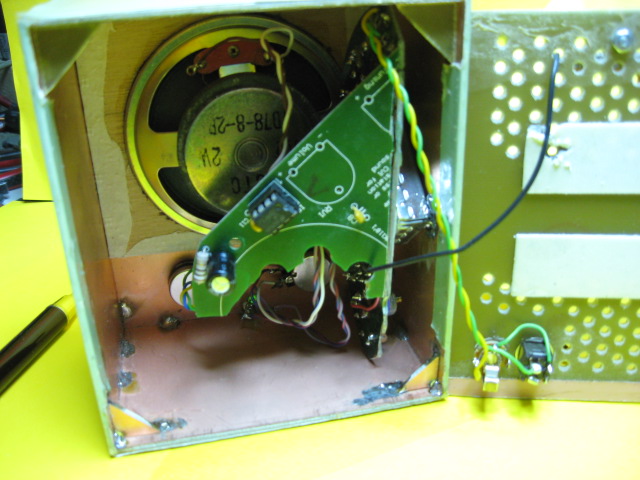

De zelfbouw FM print wat aangepast/overtollig print weggeknipt
en gezaagt en een deel haaks weer vastgezet.
Instel potmeters voor zenderzoeken en volume vervangen door
kleine potmeters met 4mm as, het FM unit blikje vast gesoldeerd
aan binnenzijde van het kastje wat verstevigt is met plaatjes printplaat.
grt. willem.

Reageer op dit bericht
  2106 keer gelezen

Een keer wat anders dan buizen.

door Ed van der Weele † @, Zeist, 02-07-2011, 20:28 (4895 dagen geleden) @ Willem.H.N.

Doe maar weer gauw dicht Willem :-| Die moderne techniek heeft visueel toch niets aantrekkelijks meer.

Heel erg leuk gedaan zo'n miniatuur uitvoering van een bekende bouwdoos :-)

Reageer op dit bericht
  2015 keer gelezen

Een keer wat anders dan buizen.

door Willem.H.N. @, Enschede, 02-07-2011, 20:43 (4895 dagen geleden) @ Ed van der Weele †

Binnenkant is ook niet om aan tezien:-D

Reageer op dit bericht
  2022 keer gelezen

Een keer wat anders dan buizen.

door Ben ⌂ @, Waddinxveen, 02-07-2011, 21:29 (4895 dagen geleden) @ Willem.H.N.

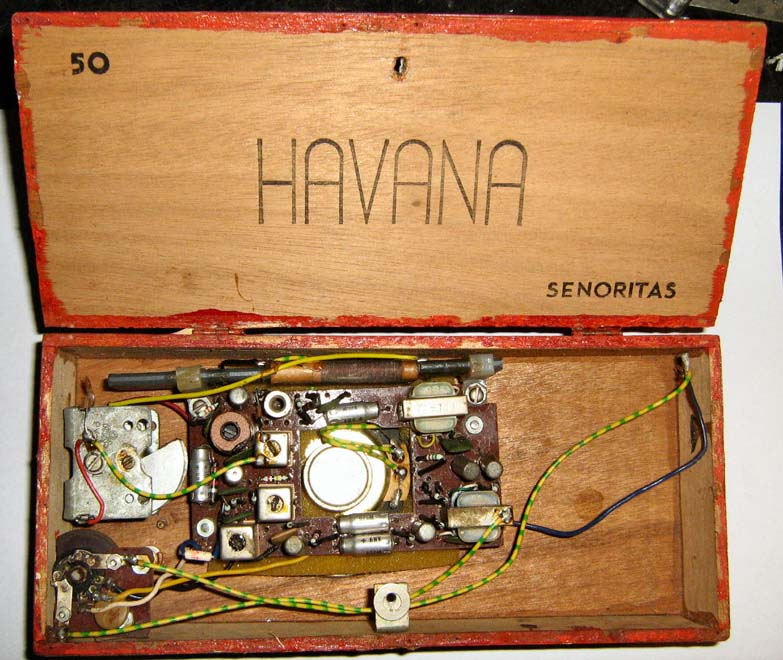

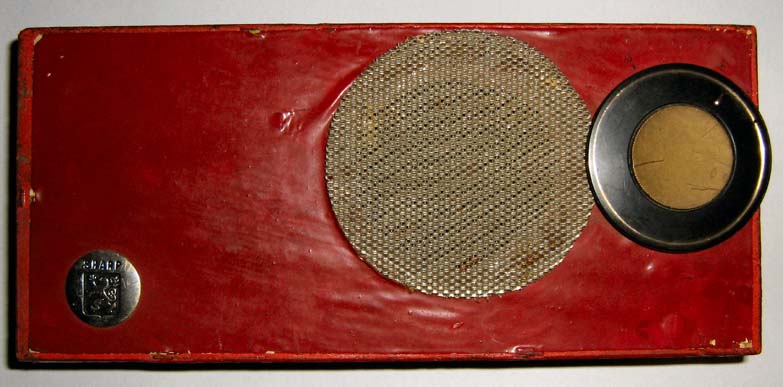

Hoi Willem, heel leuk en stevig gedaan met aan elkaar gesoldeerde printplaat ik vindt het er best mooi uit zien. Hierbij nog een plaatje van een radio die ik in de jaren 60/70 gemaakt heb van een uit elkaar gevallen radio en daarbij vraag ik mij af of er nog meer forumleden zijn met dit soort knutsels, groeten Ben[image][image]

Reageer op dit bericht
  2142 keer gelezen

Een keer wat anders dan buizen.

door Maurice ⌂ @, Dordrecht, 02-07-2011, 22:59 (4895 dagen geleden) @ Ben

Ja hoor Ben, ik heb hem nog steeds.

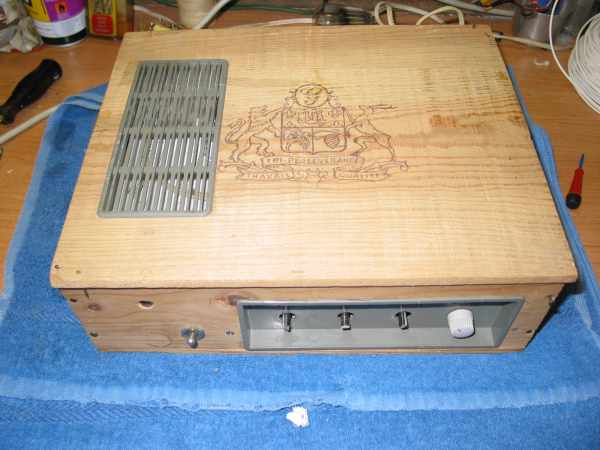

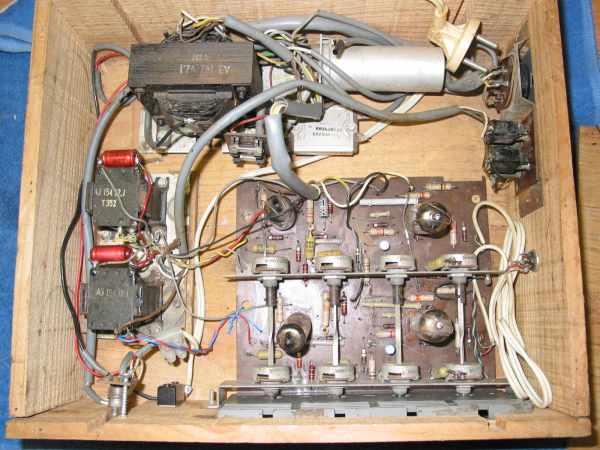

De AG9016 wijnkist uitvoering.

Zal ergens 1982 zijn geweest daar in 1981 zeker nog de amp in de Pu zat :)
[image]

[image]

Foto is vervaagd maar de Pu is nog te zien
[image]

Reageer op dit bericht
  2068 keer gelezen

Een keer wat anders dan buizen.

door Ben ⌂ @, Waddinxveen, 04-07-2011, 20:19 (4893 dagen geleden) @ Maurice

Hoi Maurice, mooi dat knutselwerk en ook een hoop van geleerd natuurlijk, zo gaf mijn moeder mij in de Pionier 1 tijd (ik was zo'n 14 jaar) een luistervink waarvan ik toen nog niet wist wat dat was en die heb ik keurig uit elkaar gehaald. Daar is bij mij niets meer van terug te vinden. Mogelijk kunnen we na de vakantie's eens een Topic openen voor knutsels en verhalen van vroeger. Groeten, Ben

Reageer op dit bericht
  1971 keer gelezen
