Afstemeenheid Laadje 8 voudig Philips

Mijn laadje van mijn K9 werkt niet meer zo goed en daarom even de vraag, heeft iemand nog zoiets heeft liggen en het tevens aan mij wil verkopen?
Ik kom naar Driebergen.
[image]

[image]

Ik heb ook nog laadjes 6 voudig liggen dus er kan, indien gewenst, ook nog geruild (met eventueel bijbetaling)
worden.

Groet,

Cor

Reageer op dit bericht

1492 keer gelezen

Hallo. cor,
Gaat het kanaal verlopen?
Er schijt wel mogelijk te zijn het laadje.te demonteren is een gepriegel
En daan de contactie te reinigen en de baantjes waar de loper over.heen loopt
Ik weet niet of het tijdelijk mogelijk is een 6 kanaal te plaatsen en 1 stekker los te laten de witte
Alle kanalen worden nu niet meer gebruik geen kabel tv meer
De 8 nalen kwam voor in de X22k202 en x22k206 de twaalf kanalen hadden twee lades met 6 wieltjes
Ik kan alleen niet zo snel vinden over het reinigen van laadjes
Ze hadden te lijden vanmdoorsraaien door de stuiknok door meer kanalen werd bij de voor keur kanalen na ned 1,2,2 vaak gedraait aan de wieltjes.
Succes even goed met de zoek tocht
Mvg René

Reageer op dit bericht

1340 keer gelezen

De kontaktplaatjes voorzichtig demonteren en op een vlakke ondergrond leggen. Met een doekje nat met kontaktspray de koolbaanjes en de aansluitvlakken reinigen. Soms deden we ook nog een heel klein beetje siliconenvet op de koolbaantjes smeren. Bijna alle laadjes werkten dan weer goed.

Reageer op dit bericht

1332 keer gelezen

Andere laadjes hebben zelfse fout.
Of moet ergens NOS voortaad zijn.

Zoals aangegeven beste is eerst zien of je huidige te herstellen is.
Metname veercontactjes en vergeet niet loopasje waar veertje iver loopt.
Dat vervuild.

Reageer op dit bericht

1319 keer gelezen

Beste mensen,

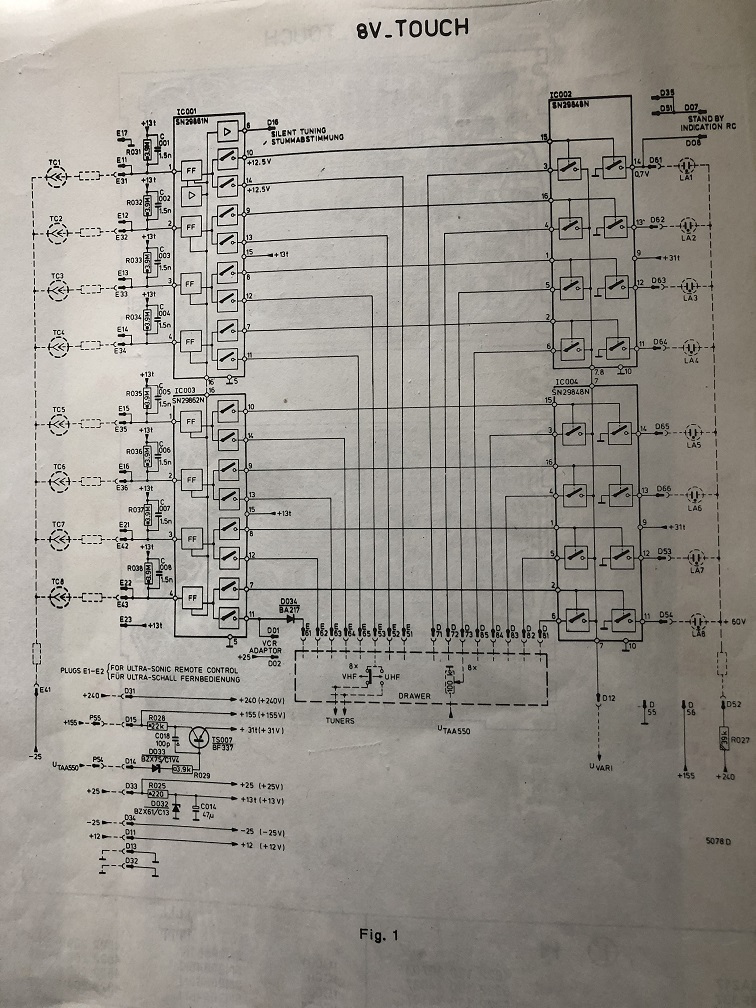

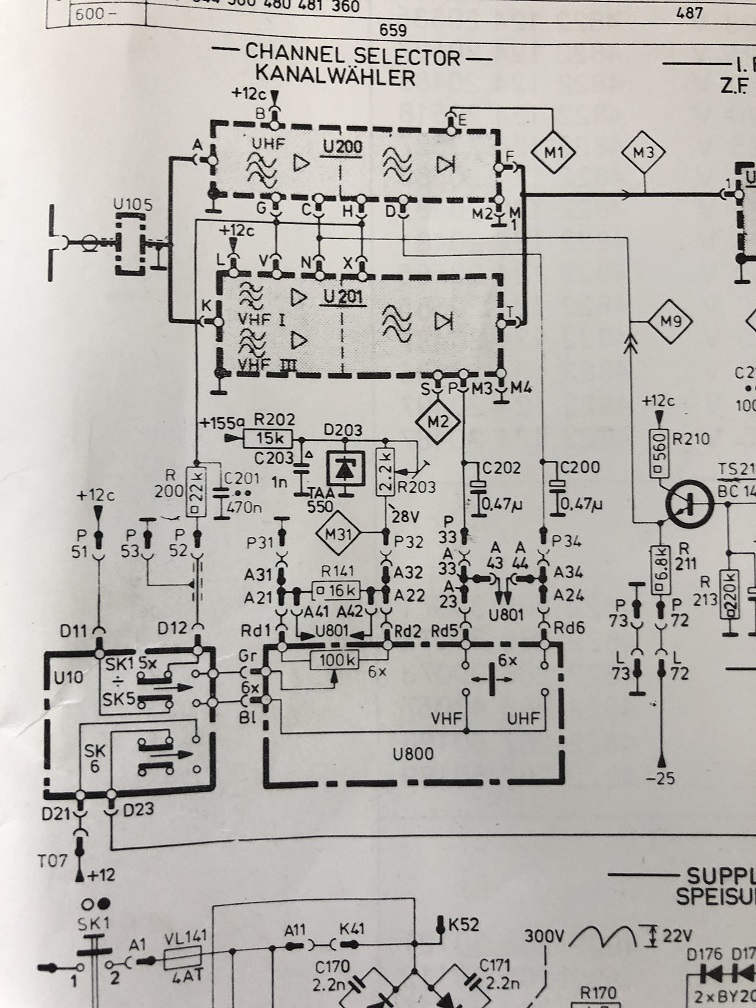

Eerst maar even de schema’s.

[image]

Dit is geen gewoon probleem zoals we dat allemaal kennen met dit soort laadjes, althans dat denk ik.
De afstemspanning verloopt niet maar wordt met onderbrekingen kort verstoort op alle presets.
Dit is ook hoorbaar in de luidspreker met gekraak.
Dit gebeurt maar af en toe en als je gaat meten is beeld strak :-)
Wel met de scoop kunnen vaststellen dat het dus de afstemspanning is.

Eerst TAA550 vervangen geen resultaat.
Vervolgens plug P3 en P5 losgenomen de UHF tuner extern 12V gegeven en een 10-slagen potmeter van 100K aangesloten op P32, P52 en massa.
Dan is probleem weg.
De voorlopige conclusie was dat probleem in het laadje, het 8V-touch paneel of connectoren klein signaalpaneel zou kunnen zitten.
Omdat het een af en toe storing is moet je, zoals jullie weten, erg uitkijken geen storingen erbij gaat creëren.
Vandaar dat ik een oproep heb gedaan voor het laadje.
Als dit niet lukt ga ik zeker eerst deze geheel nalopen en reinigen.

Reageer op dit bericht

1346 keer gelezen

Ah zo,

Laatje is feitelijk niet meer dan zwik potmeters en schakelaars voor de banden.
Meer slimmigheid zit daar niet.

Zou ik dan eerder zoeken in logica er voor.
Immers is op alle voorkeuze begrijp ik.
Als laatje is zou eerder verloop zijn, bij tikken rammelen op laadje verlopen enz.
Pulserende storingen verwacht ik niet via dat laadje.

Haal spanning van de neons er eens af.

Zie nog links boven stille afstemming, stel dat dat loopt te rommelen wat gebeurd er dan.

IC001 pin 6, de uitgang hiervan komt op pin 16 naar volgende IC 003 ook pin 16.
Meet daar eens of dat schakelt op verkeerde moment.

Meet op de actieve voorkeuze de uitgang op IC001 003 of dat staat te rommelen.

Ingang is zeer hoog ohmig, dat touch paneeltje moet goed schoon zijn.
Je kunt ook los halen na gekozen voorkeuze om dat uit te sluiten.

Is typisch zo'n zoekplaatje en dan inderdaad uitsluiten afvinken enz.

Ik zeg is niet t laadje.

Reageer op dit bericht

1258 keer gelezen

Is typisch zo'n zoekplaatje en dan inderdaad uitsluiten afvinken enz.

Zojuist toestel 20 minuten laten spelen.

Op alle 8 presets getest.

Slechts 3 keer een zacht en kort kraakje met nauwelijks verstoring van beeld.

Je hoopt in dit soort gevallen dat het erger en continue gaat optreden want dat zoek een stuk gemakkelijker.

Ik blijf echter geïnteresseerd als iemand een laadje heeft ook al is er idd kans dat het probleem elders zit.

Reageer op dit bericht

1225 keer gelezen

Je weet Philips is kampioen in verschillende laadjes.
Ook zie je wat er wel en niet aan kan kraken.
Tik er wat op met achterkant schroevendraaier en je vind zo de problemen.
Of rommelen aan de pluggen.

Hier wat voorbeelden van N1502, 1702 en K9
hoe die in elkaar zitten.
Zeker jouw model volgens mij ook met schuifcontactjes over de print net als de 1502

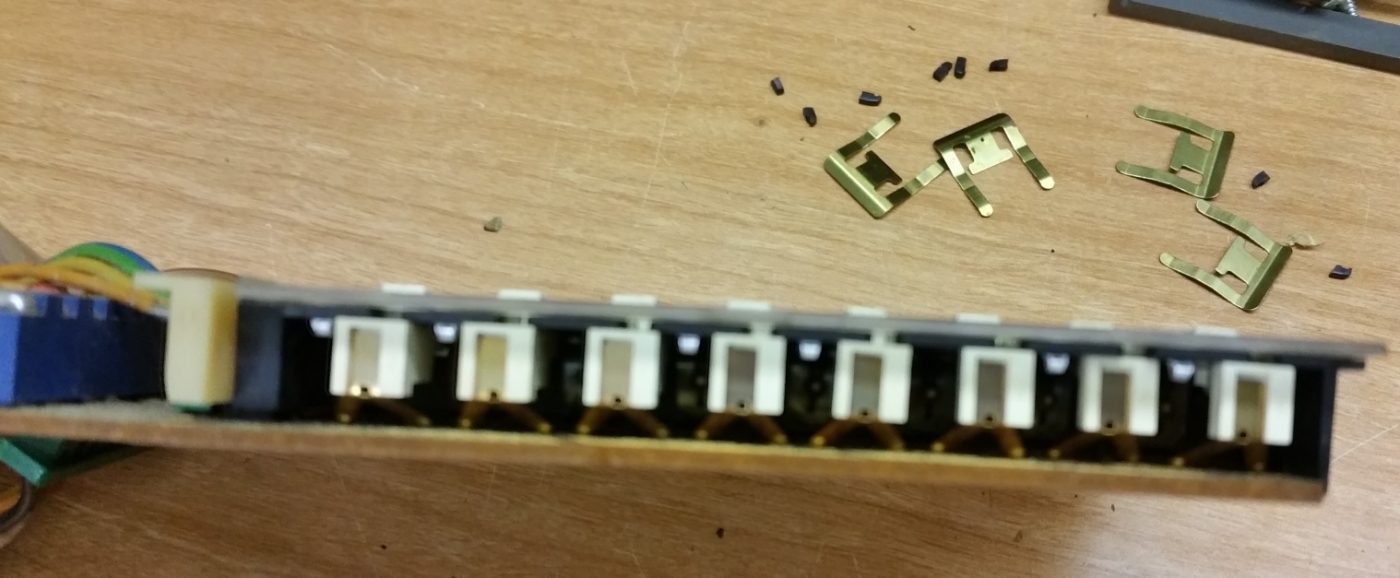

[image]

Let op afgebroken zaken van die borg clipjes
[image]

Andere aansluiting

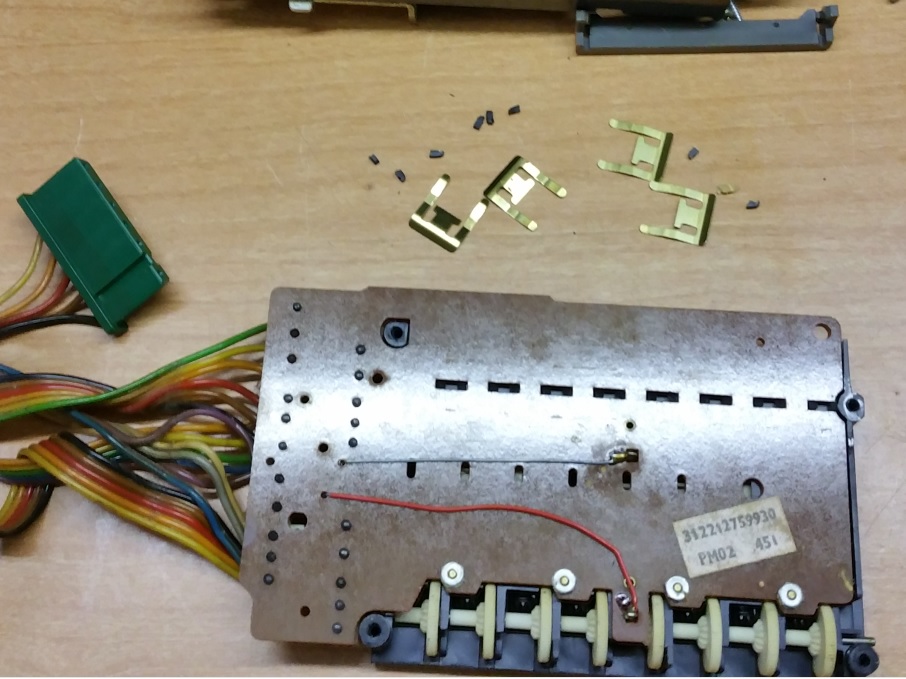

[image]

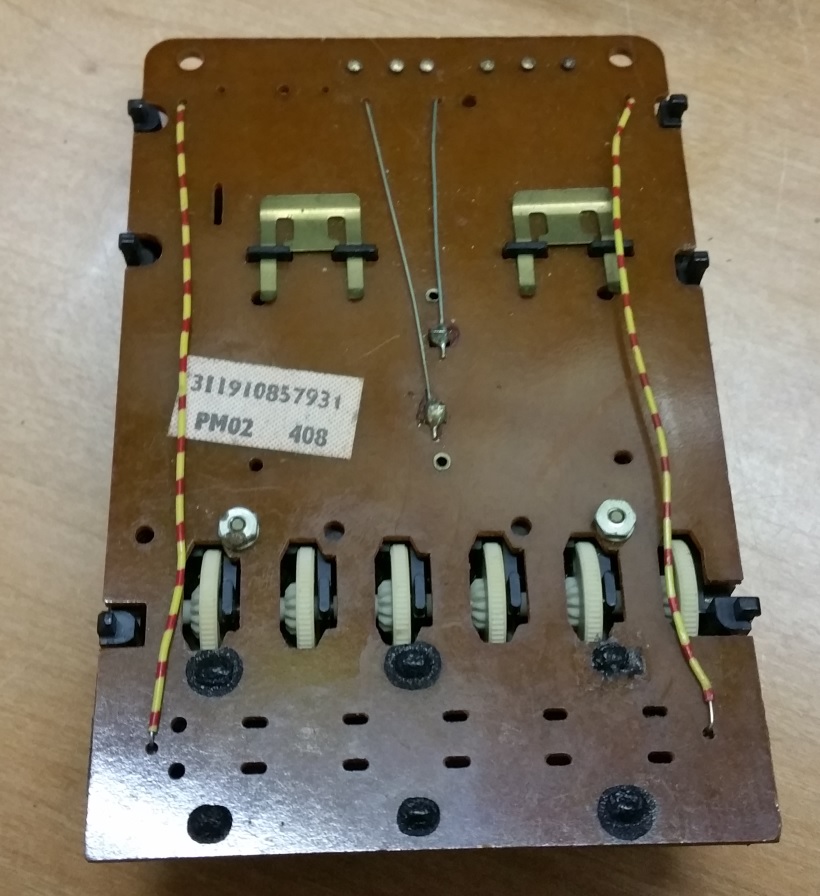

K9 6programma laadje, zie je hoe die clipjes horen.
[image]

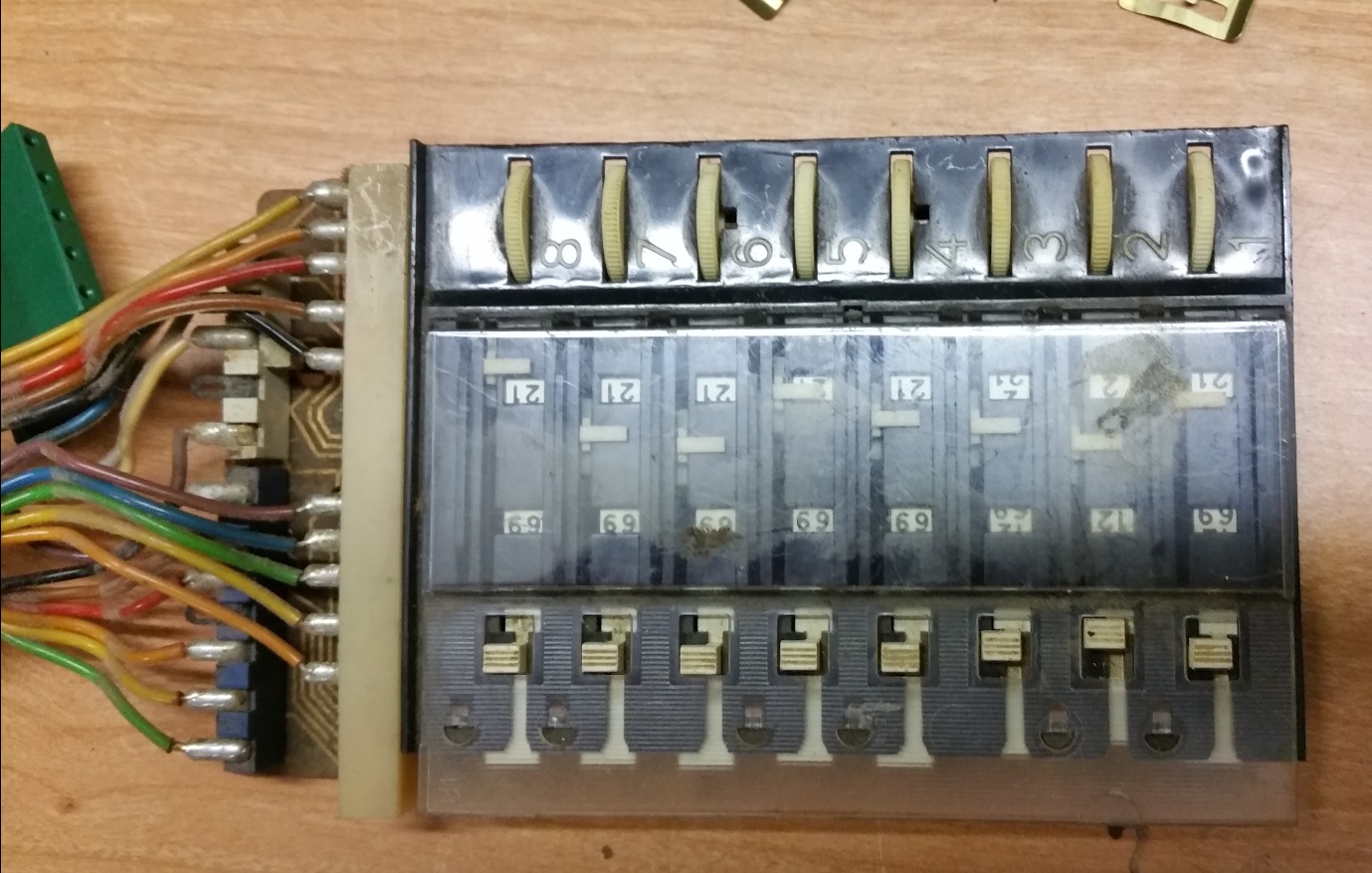

1702
[image]

Reageer op dit bericht

1204 keer gelezen

Ja heel veel uitvoeringen en vaak net weer even anders dan wat je nodig hebt.

Ik ga binnenkort de potmeter 100K aansluiten aan de kant van het laadje.

Stel dat het probleem blijft dan zit de storing dus tussen de klein signaalprint en het laadje.

In het andere geval dan het laadje repareren/reinigen.

Reageer op dit bericht

1209 keer gelezen

Cor
Blijft het beeld goed bij kraak en geen storingen in moire enz?
Dan is het niet het laadje
De kraak komt af en toe in het geluid
Dat zit in de stuurverker van het geluid op de kleine signaal print

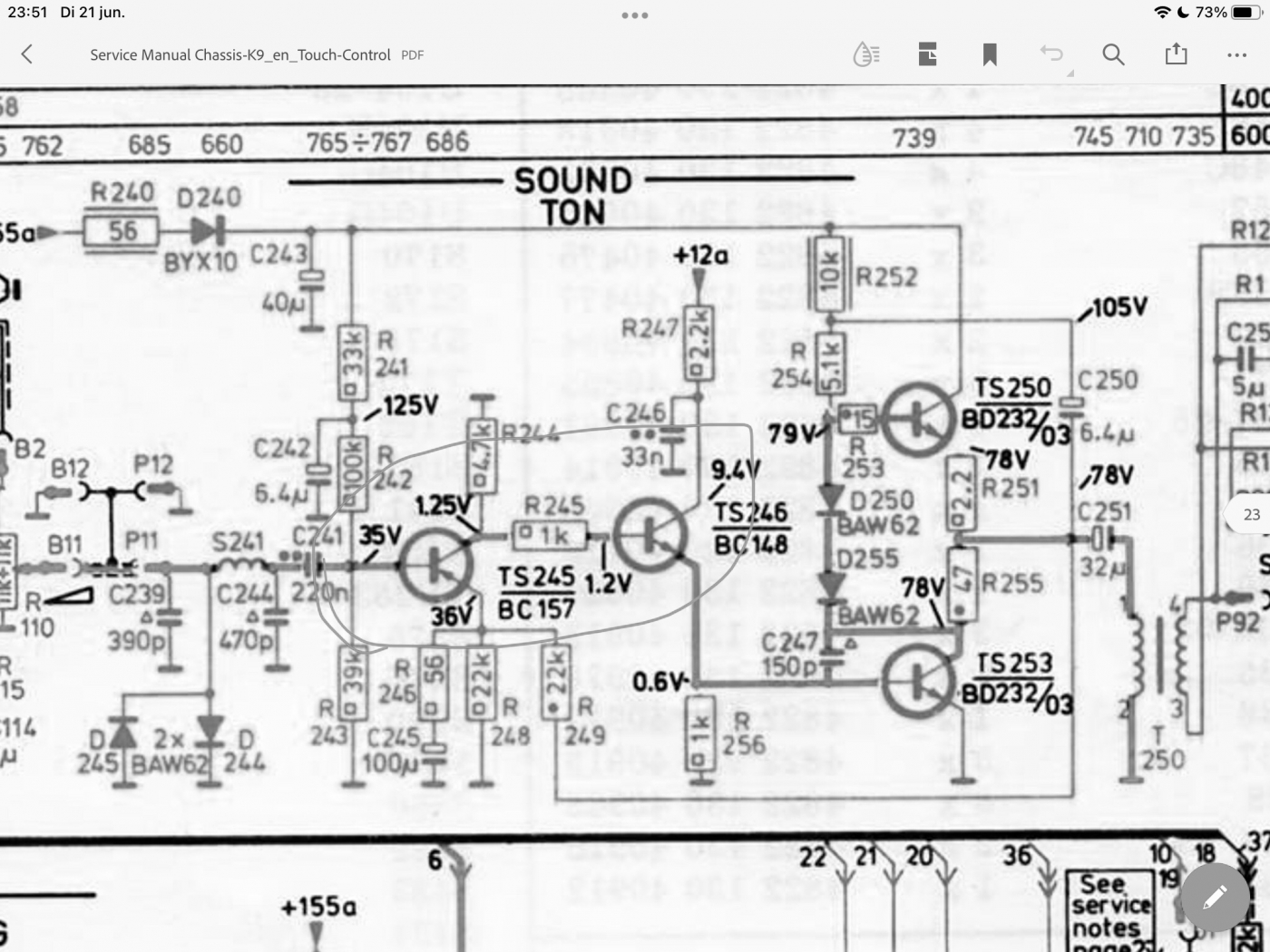

Bij de trafo van de luidspreker stekker bc 148 torren kunnen kraken deze soor bc548vervangen
Bc 157 door BC557 dan ben je er vanaf sie 100 serie kan vervelend zijn
Hij kan bvb een half apelen dan komt gekraak kan even Ijn er weer joemaal of een poosje aanhouden
Vervang ze maar dan ben je ervanaf [image]
Zi onder trafo kleine signaal bord ts 245 2x opschema
Succes met je k9
Mvg René

Reageer op dit bericht

1222 keer gelezen

Hij kan bvb een half apelen dan komt gekraak kan even Ijn er weer joemaal of een poosje aanhouden

Volgens mij kraakt je eigen toetsenbord ook een beetje en moet je het potje met punten en komma's ook bijvullen. :-)

Willem

Reageer op dit bericht

1230 keer gelezen

René het probleem is storing beeld en geluid.

Ik schreef eerder:

Vervolgens plug P3 en P5 losgenomen de UHF tuner extern 12V gegeven en een 10-slagen potmeter >van 100K aangesloten op P32, P52 en massa.
Dan is probleem weg.

Groet,

Cor

Reageer op dit bericht

1209 keer gelezen

Dat was in de jaren 80 al een standaardklusje bij deze tv's,het probleem zat voornamelijk in de verende kontaktjes die op de uiteinden van de koolbaan setjes rusten.
In die tijd werd er natuurlijk ook nog flink gerookt onder het tv kijken. :-|
Hoewel de 8 kanaals laatjes wel vaker dan de 6 kanaal laatjes niet meer te redden waren.

Henk

Reageer op dit bericht

1229 keer gelezen

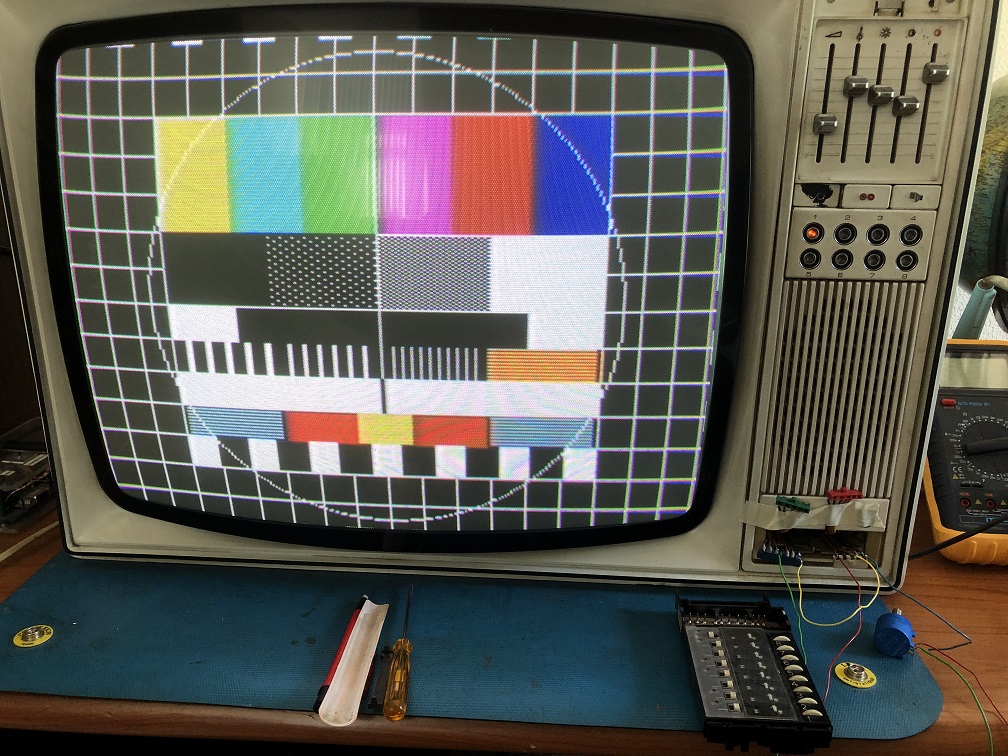

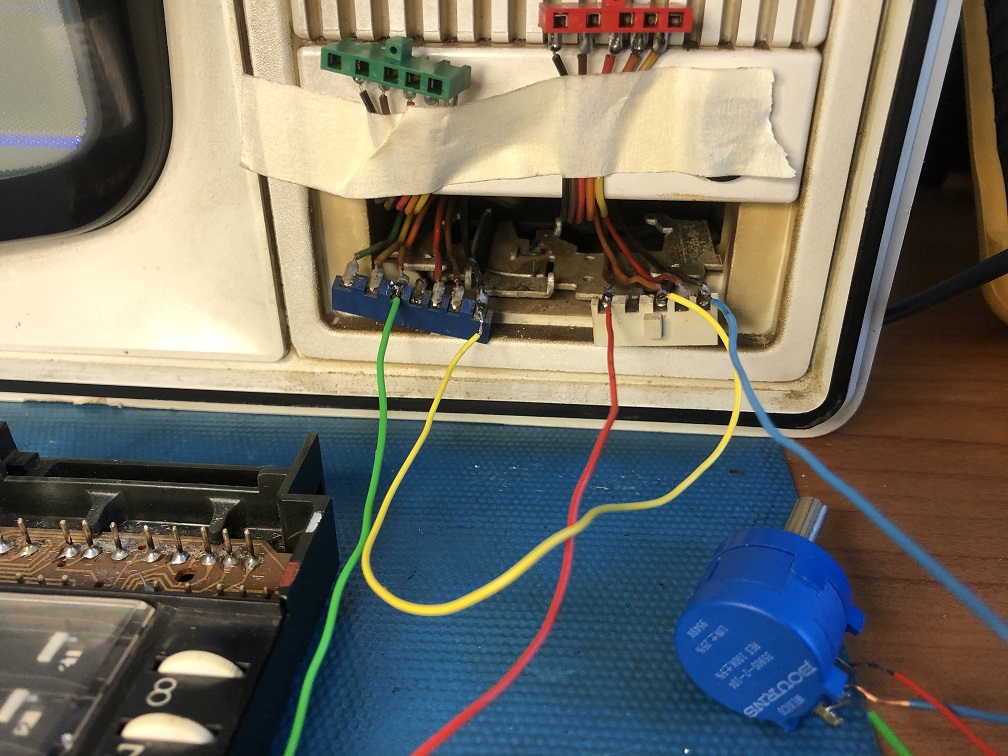

Even 10 slagen potmeter 100K aangesloten maar nu bij het laadje.
Rood = 28V DC
Blauw= Gnd
Groen= afstemspanning van de loper afstempotmeter nummer 1
De gele draad zorg op preset 1 voor de doorlus van 12V op de UHF tuner.
TV speelt nu half uur zonder problemen totdat .........
Er iemand het erf op kwam rijden en ik dit verstond als gekraak :-D

Tot nu toe gaat het dus goed.

[image]

Reageer op dit bericht

1188 keer gelezen

Goed bezig.
Contacten plug en pennen reinigen.
Daarna verder contacten lopers enz.

Maar stap voor stap.
Eerst die contacten stekkers en vuil en stof.

Pas op laaste kastje zelf openmaken.

Zijn nu eenmaal probleem gevallen en met een laadje wat jaren in dozen
Rond geslinggerd heeft verwacht ik ook niet veel goeds.

Als dat allemaal niet werkt kan ik nog eens zoeken of
Zo.n N1702 laadje bruikbaar is cq ik die los heb liggen.
Maar zijn krengen.
Zo te zien is deze anders.

Reageer op dit bericht

1215 keer gelezen

Het probleem is gelukkig opgelost.

Het waren toch de verende kontakten die op de uiteinden van de koolbaan setjes rusten zoals jullie eigenlijk al zeiden.

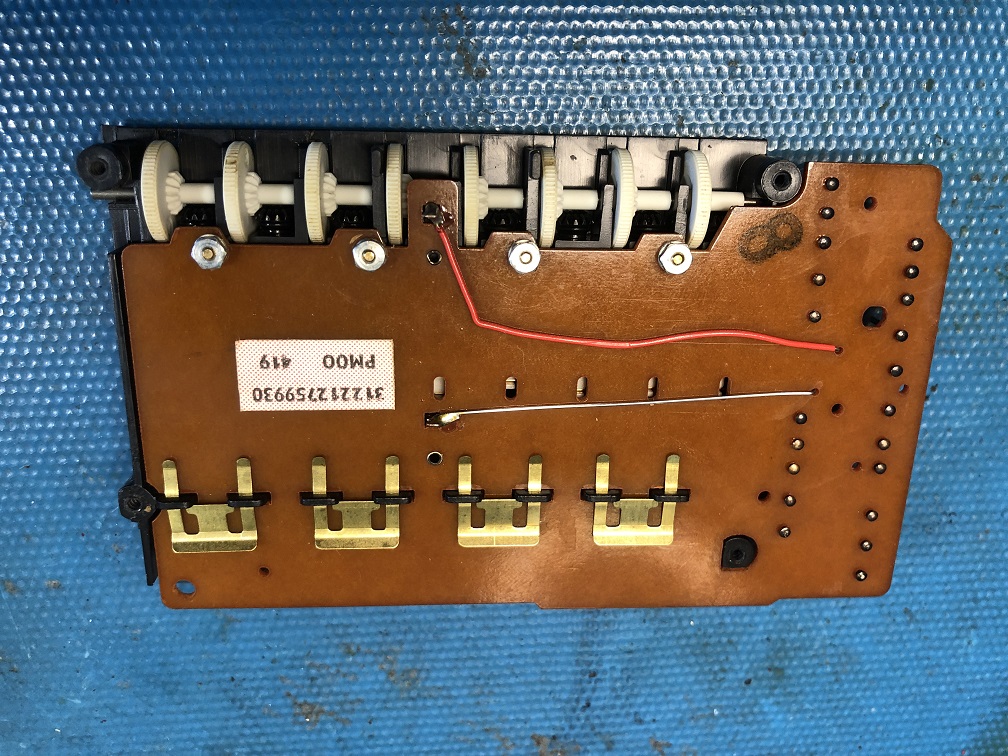

Op de eerste foto zijn deze kontakten duidelijk te zien.
Op de derde foto zie je de rode en blanke draad welke de verende kontakten van spanning voorzien en die op hun beurt weer de 2 afzonderlijke koolbaan setjes voeden.
Deze setjes kunnen, zoals eerder vermeld, eenvoudig worden verwijderd om te reinigen.

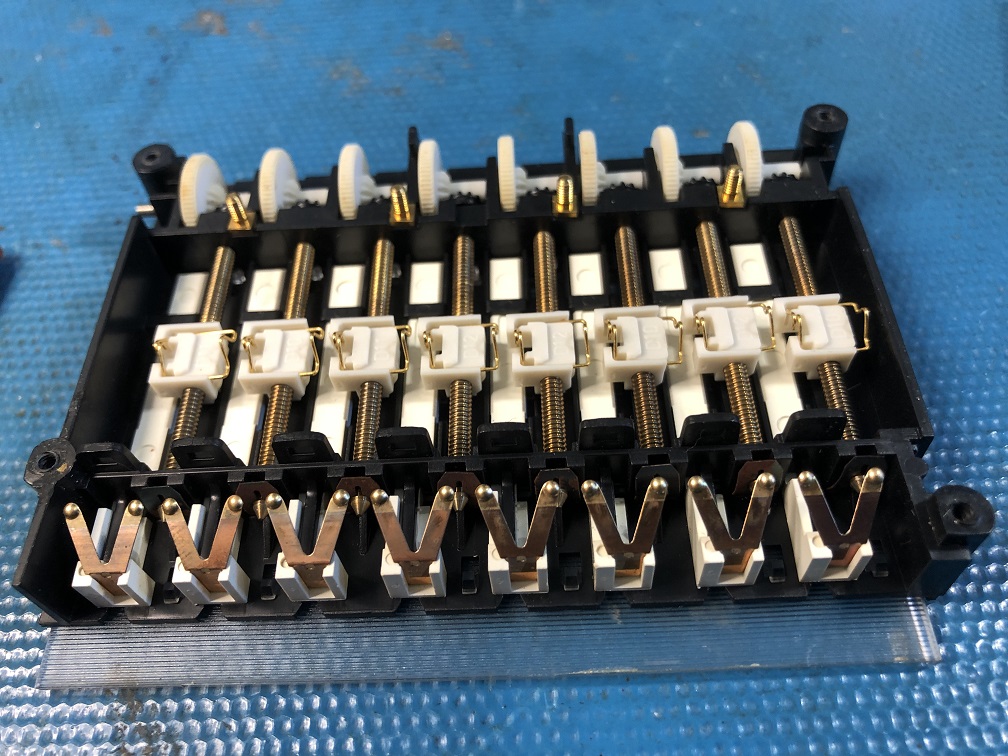

[image]
