Herstelling PM6302 (Algemeen)

door Maurice ⌂ @, Dordrecht, 25-07-2022, 23:55 (18 dagen geleden) @ Bredero

Is inderdaad iets van een transformator.

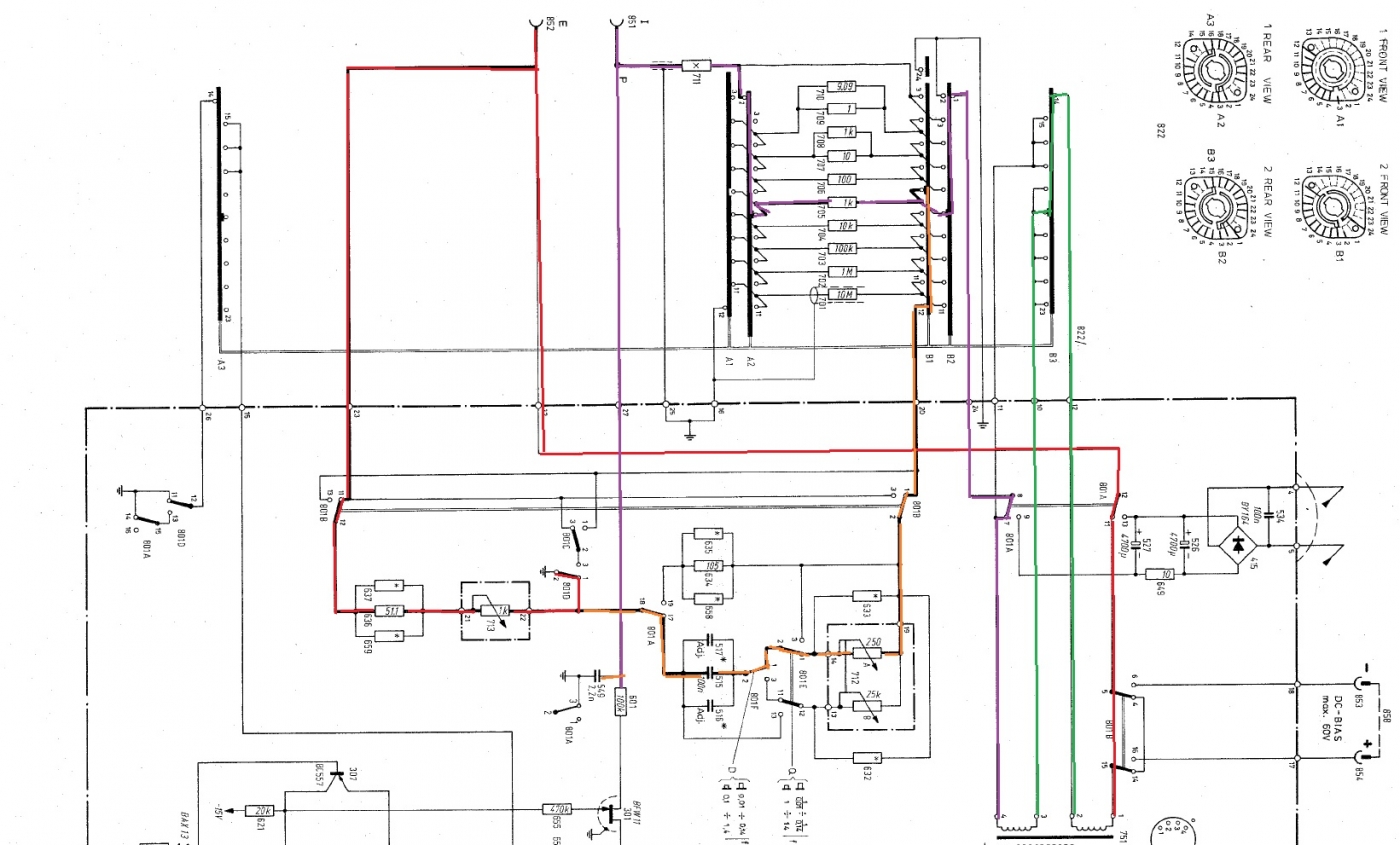

Philips heeft in schema 1 schakel stand de stroom loop in dikke lijnen aan gegeven.
gezien de zwik schakelaars , zou ik die eerst goed nazien.

Zou natuurlijk kunnen door eens een te zware belasting , bv via de extra Bias-DC welke Max 60V

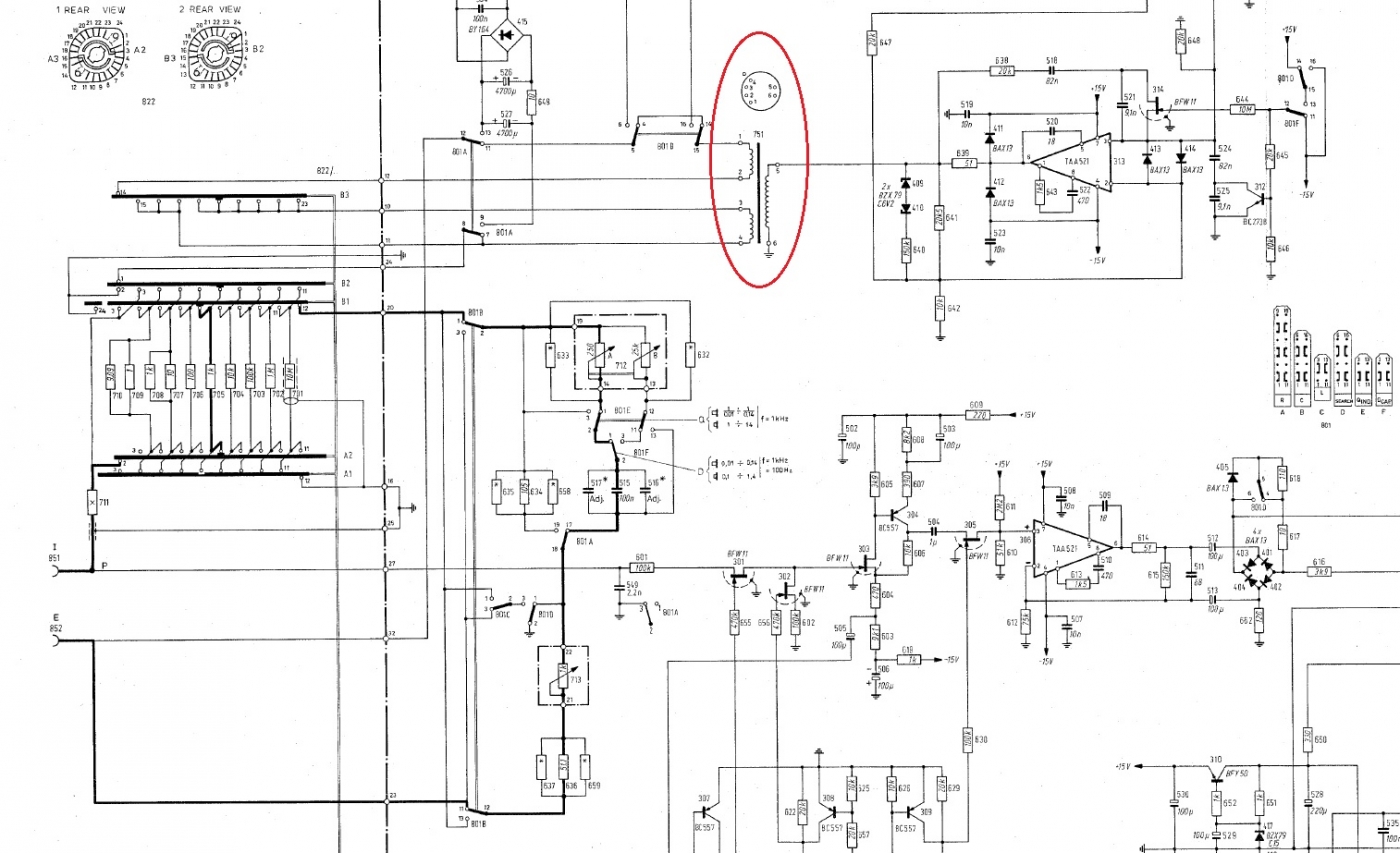

mag zijn.Dan is bij foutieve aansluiting op pennen I en E gemakkelijk de trafo te beschadigen.
Hoewel je te maken hebt met de schakel weerstanden en moet je toch je best doen die trafo
stuk te krijgen.

Let op R 711 Daarom.
